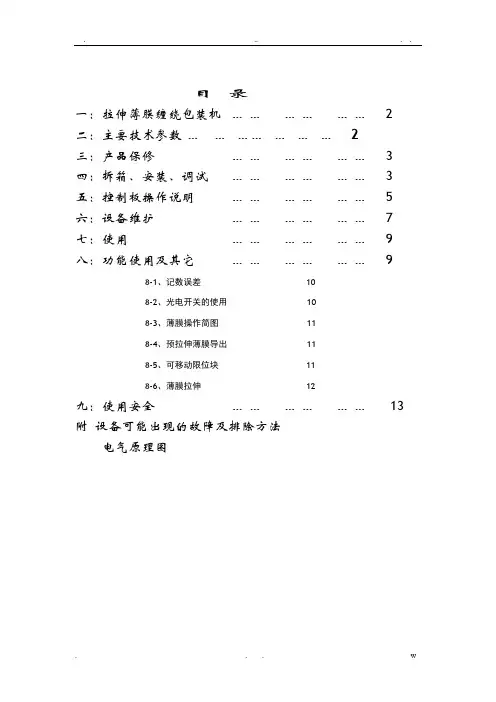

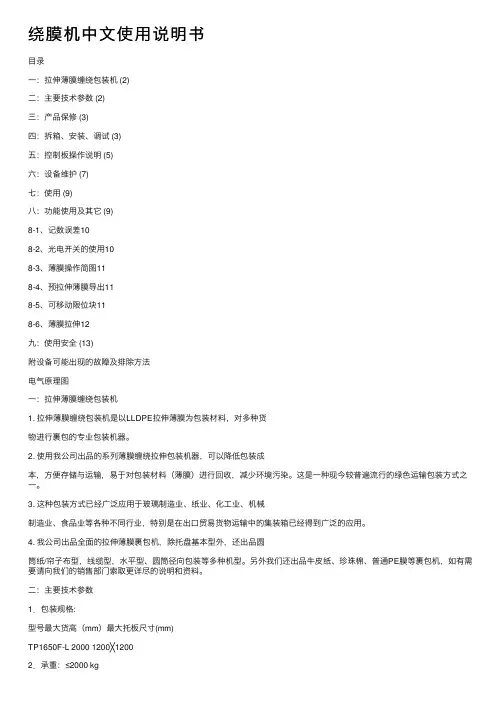

目录
一：拉伸薄膜缠绕包装机 (2)
二：主要技术参数 (2)
三：产品保修 (3)
四：拆箱、安装、调试 (3)
五：控制板操作说明 (5)
六：设备维护 (7)
七：使用 (9)
八：功能使用及其它 (9)
8-1、记数误差10
8-2、光电开关的使用10
8-3、薄膜操作简图11
8-4、预拉伸薄膜导出11
8-5、可移动限位块11
8-6、薄膜拉伸12
九：使用安全 (13)
附设备可能出现的故障及排除方法
电气原理图
一：拉伸薄膜缠绕包装机
1. 拉伸薄膜缠绕包装机是以LLDPE拉伸薄膜为包装材料，对多种货
物进行裹包的专业包装机器。
2. 使用我公司出品的系列薄膜缠绕拉伸包装机器，可以降低包装成
本，方便存储与运输，易于对包装材料（薄膜）进行回收，减少环境污染。这是一种现今较普遍流行的绿色运输包装方式之一。
3. 这种包装方式已经广泛应用于玻璃制造业、纸业、化工业、机械
制造业、食品业等各种不同行业，特别是在出口贸易货物运输中的集装箱已经得到广泛的应用。
4. 我公司出品全面的拉伸薄膜裹包机，除托盘基本型外，还出品圆
筒纸/帘子布型，线缆型，水平型、圆筒径向包装等多种机型。另外我们还出品牛皮纸、珍珠棉、普通PE膜等裹包机，如有需要请向我们的销售部门索取更详尽的说明和资料。
二：主要技术参数
2．承重：≤2000 kg
4．工作电源：AC220V/50HZ 20A -1p。
务必使用单独固定电源，严禁使用临时线或与其他设备合用电源，电压不得低于200V，或高于250V,接线时请核对火线零线和地线（因电源不正确引起的电气损坏和其他损坏不在保修之
列）。
5．功率： 1.5KW
6．整机重量：500Kg
7．工作速度：大于15托/小时
8．转台速度：0~13rpm
三：产品保修
1. 在均按照机器制造商要求安装、维修和使用的前提下，产品自出
厂之日起保用一年，所有费用由制造商负担，保修之外的费用由使用者负担。
2. 制造商有权决定是维修还是更换出问题的部件。
3. 制造商有权检查产生故障的原因。
4. 任何因使用的不正确，包括使用不正确的电源,不规范的操作所造
成的损失或人为因素所造成的损坏不在保修之列。
5. 机器制造商不负责除机器本身以外的任何损失。
6. 机器制造商不负责由非合格的专业人员维修所造成的损害。
7. 机器制造商不免费承担本说明不包含或购货合同不包含的其它要
求和改进，除非制造商因产品升级自愿承担。
四：拆箱、安装、调试
1. 机器到达现场后，检查装箱单所列机器及零部件、附件是否
齐全，机器是否在运输中有损坏。（如不齐全或有损坏请立即
向运输部门交涉或与发货方联系）。
2. 确认您将使用的机器符合您订单上的要求。
3. 按包装箱指定位置打开(注意不要损坏机器) ，按照随机装箱
单检查设备及随机配件。
4. 详细阅读本说明书，进行安装、调试和使用。
5. 本设备应安装于无粉尘、无易燃易爆化学制剂及其它对机器
有腐蚀作用的物质的较干燥的室内环境中，温度范围-10—
40ºC，不结露。
6. 将转盘部分放在平整的地面上，将薄膜系统导向立柱和转盘
部分连接好。
注意！放置于不平整或比较软的地面上使用，会造成转盘变形影响使用！
检查其他连接的部分，电气接线是否有松动或脱落，应及时固定所有松动或脱落的零部件、电线。
7. 务必提供正确、稳定、可靠的固定电源（严禁使用临时线）。
将电机连线、传感器引线按相应线号连接好，将电源连接在机器
电源引出线上，确认正确无误并进行接地检测后才能进行试机；
连接时要注意电机正反方向，确认运转方向时应在手动状态下。
8. 检查所有限位开关、限位开关臂、限位挡块是否有损伤和在
正确的位置，是否能正常使用。
9. 设备出厂前链条与减速机已润滑或注油，运行前请确认。
10. 接通电源,顺次将电气柜中空气开关、操作板控制电源开关
打开，机器上电自检后，处于待机状态，可以进行调试。
使用前的注意事项
机器位置调整
在第一次上电调试时，首先在低速状态下慢慢转动转盘，保证转盘在整个转动过程中附近物品保持适当的间隙。否则应该调整附近物品与转盘的距离，保证这个间隙。
手动上升和下降，拨动上限位行程开关和下限位开关是否灵活、损坏。
五：控制板操作说明
TP1650F-L
操作说明
➢电源
1. 电源开关：钥匙旋钮。
控制电源开关，垂直为开，左旋关机。
➢手动
2. 上升下降：三档型按钮，此开关为掰动开关，手动操作按钮之一。
这个开关可以使模架上升和下降，摆置上升时模架上升，摆置停止时模架停止上升。摆置下降时模架下降，摆置停止时模架停止下降。此按钮只在调试设备时使用。自动运行时请此按钮摆置停止，否则将出现误动作。。
3. 转盘转动：两档型按钮，此开关为掰动开关，手动操作按钮之一。
这个开关可以使转盘转动，拜倒转动时转盘转动，拜倒停止时转盘停止转动。此按钮只在调试设备时使用。自动运行时请降此按钮摆置停止，否则将出现误动作。
➢自动
4. 自动运行：瞬时型按钮。
此开关有三个作用：
