・６０・ ｆ缶床合理用药２０１０年１０月第３卷第２０期Ｃｈｉｎ Ｊ ｏｆ Ｃｌｉｎｉｃａｌ Ｒａｔｉｏｎａｌ Ｄｒｕｇ Ｕｓｅ．Ｏｃｔｏｂｅｒ２０１０．Ｖ０１．３ Ｎｎ ２０

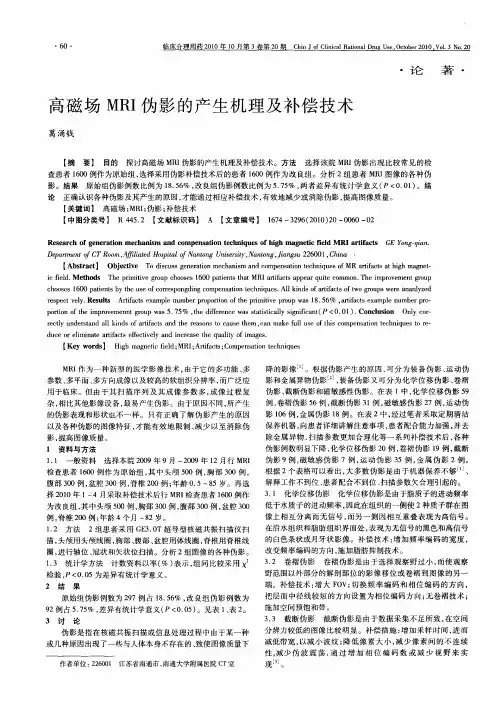

高磁场ＭＲＩ伪影的产生机理及补偿技术
葛涌钱 ・论 著・
【摘要】 目的探讨高磁场ＭＲＩ伪影的产生机理及补偿技术。方法选择该院ＭＲＩ伪影出现比较常见的检
查患者１６００例作为原始组，选择采用伪影补偿技术后的患者１６００例作为改良组。分析２组患者ＭＲＩ图像的各种伪
影。结果原始组伪影例数比例为１８．５６％，改良组伪影例数比例为５．７５％，两者差异有统计学意义（Ｐ＜０．０１）。结
论 正确认识各种伪影及其产生的原因，才能通过相应补偿技术，有效地减少或消除伪影，提高图像质量。
【关键词】高磁场；ＭＲＩ；伪影；补偿技术 【中图分类号】Ｒ ４４５．２【文献标识码】Ａ【文章编号】１６７４—３２９６（２０１０）２０—００６０—０２
Ｒｅｓｅａｒｃｈ ｏｆ ｇｅｎｅｒａｔｉｏｎ ｍｅｃｈａｎｉｓｍ ａｎｄ ｃｏｍｐｅｎｓａｔｉｏｎ ｔｅｃｈｎｉｑｕｅｓ ｏｆ ｈｉｇｈ ｍａｇｎｅｔｉｃ ｆｉｄｄ ＭＲＩ ａｒｔｉｆａｃｔｓ ＧＥ ｙ０凡ｇ—ｑｉａｎ．
Ｄｅｐａｒｔｍｅｎｔ ｏｆＣＴ Ｒｏｏｍ，Ａｆｆｉｌｉａｔｅｄ Ｈｏｓｐｉｔａｌ ｏｆＮａｎｔｏｎｇ ｅ ，Ｎａｎｔｏｎｇ，Ｊｉａｎｇｓｕ ２２６００１，Ｃｈｉｎａ・ 【Ａｂｓｔｒａｃｔ】０ｂｊｅｃｔｉｖｅ Ｔｏ ｄｉｓｃｕｓｓ ｇｅｎｅｒａｔｉｏｎ ｍｅｃｈａｎｉｓｍ ａｎｄ ｃｏｍｐｅｎｓａｔｉｏｎ ｔｅｃｈｎｉｑｕｅｓ ｏｆ ＭＲ ａｒｔｉｆａｃｔｓ ａｔ ｈｉｇｈ ｍａｇｎｅｔ—
ｉｃ ｆｉｅｌｄ．Ｍｅｔｈｏｄｓ Ｔｈｅ ｐｒｉｍｉｔｉｖｅ ｇｒｏｕｐ ｃｈｏｏｓｅｓ １６００ ｐａｔｉｅｎｔｓ ｔｈａｔ ＭＲＩ ａｒｔｉｆａｃｔｓ ａｐｐｅａｒ ｑｕｉｔｅ ｃｏｍｍｏｎ．Ｔｈｅ ｉｍｐｒｏｖｅｍｅｎｔ ｇｒｏｕｐ ｃｈｏｏｓｅｓ １６００ ｐａｔｉｅｎｔｓ ｂｙ ｔｈｅ ｕｓｅ ｏｆ ｅｏｒｒｅｓｐｏｎｇｄｉｎｇ ｃｏｍｐｅｎｓａｔｉｏｎ ｔｅｃｈｎｉｑｕｅｓ．Ａｌｌ ｋｉｎｄｓ ｏｆ ａｒｔｉｆａｃｔｓ ｏｆ ｔｗｏ ｇｒｏｕｐｓ ｗｅｒｅ ａｎａｎｌｙｚｅｄ
MR检查操作规范
本规范以检查部位为依据，兼顾部分有MRI鉴别意义疾病类型，提出各部位检查基本原则，适用于各级医院及各种不同类型MR检查设备。
本规范采用相同写作结构，包括线圈类型、体位、定位像、成像范围、检查方位、检查序列、扫描基准、层厚/层间距、FOV、患者准备与配合和优化选项，旨在为同行提供清楚各部位MRI检查方法。
MRI检查适用于罹患各系统疾病者和要求健康体检者。检查前应去除患者体内及体表磁性金属物。对于儿童、烦躁不安及有幽闭恐惧症者，应镇静后进行检查。实施检查前，应先除外检查禁忌症。
本规范适用于成人MRI检查，儿童MRI检查原则相同，具体参数请根据情况适当调整。
第一节 MRI检查规范总体要求
1．线圈选用合适。
2．患者体位标准。
3．检查方位准确。
4．扫描基准线符合要求
5．序列选择得当、齐全。
6．FOV适当。
7．层厚/层间距适当。
8．TR、TE、扫描时间与机型有关，主要参数范围见表1。
9．其他优化选项应用合理，如呼吸门控、心电门控、流动补偿等。
10．每个检查部位，≥2个检查方位（其中一个为基本检查方位）。
11．每个基本检查方位上，≥2个基本检查序列。
12．合理控制运动、呼吸、血管/脑脊液搏动、异物/金属等伪影，无卷褶伪影。
13．图像重建规范。
表1 MR主要扫描参数范围
序列
参数 T1WI T2WI PDWI TR(ms) 300~600 2000~4000 2000~4000
TE(ms) 10~25 80~120 15~25
Nex（次数） 2~4 2~4 2~4
表2 主要MR厂家常见脉冲序列对照表
中文名 GE Siemens Philips Toshiba Hitachi 安科 万东
自旋回波 SE SE SE SE SE SE SE
快速自旋回波 FSE TSE TSE FSE FSE FSE FSE
快速恢复快速自旋回波 FRFSE TSE-Restore TSE-DRIVE FSE T2

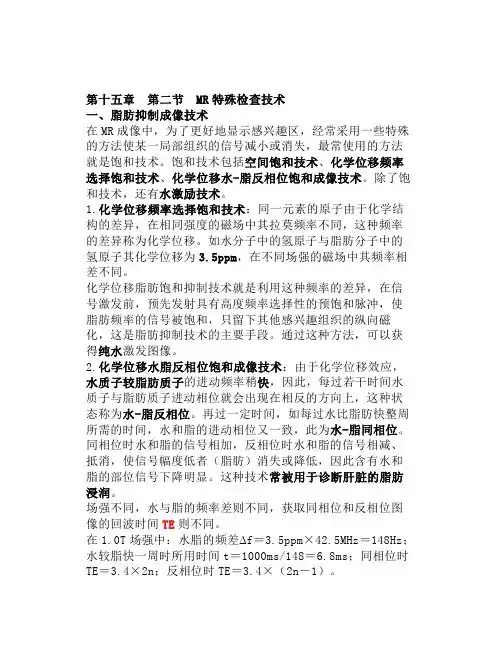

第十五章 第二节 MR特殊检查技术
一、脂肪抑制成像技术
在MR成像中，为了更好地显示感兴趣区，经常采用一些特殊的方法使某一局部组织的信号减小或消失，最常使用的方法就是饱和技术。饱和技术包括空间饱和技术、化学位移频率选择饱和技术、化学位移水-脂反相位饱和成像技术。除了饱和技术，还有水激励技术。
1.化学位移频率选择饱和技术：同一元素的原子由于化学结构的差异，在相同强度的磁场中其拉莫频率不同，这种频率的差异称为化学位移。如水分子中的氢原子与脂肪分子中的氢原子其化学位移为3.5ppm，在不同场强的磁场中其频率相差不同。
化学位移脂肪饱和抑制技术就是利用这种频率的差异，在信号激发前，预先发射具有高度频率选择性的预饱和脉冲，使脂肪频率的信号被饱和，只留下其他感兴趣组织的纵向磁化，这是脂肪抑制技术的主要手段。通过这种方法，可以获得纯水激发图像。
2.化学位移水脂反相位饱和成像技术：由于化学位移效应，水质子较脂肪质子的进动频率稍快，因此，每过若干时间水质子与脂肪质子进动相位就会出现在相反的方向上，这种状态称为水-脂反相位。再过一定时间，如每过水比脂肪快整周所需的时间，水和脂的进动相位又一致，此为水-脂同相位。同相位时水和脂的信号相加，反相位时水和脂的信号相减、抵消，使信号幅度低者（脂肪）消失或降低，因此含有水和脂的部位信号下降明显。这种技术常被用于诊断肝脏的脂肪浸润。
场强不同，水与脂的频率差则不同，获取同相位和反相位图像的回波时间TE则不同。
在1.0T场强中：水脂的频差∆f＝3.5ppm×42.5MHz＝148Hz；水较脂快一周时所用时间t＝1000ms/148＝6.8ms；同相位时TE＝3.4×2n；反相位时TE＝3.4×（2n－1）。 在1.5T场强中：水脂的频差∆f＝3.5ppm×63.5MHz＝222.25Hz；水较脂快一周时所用时间t＝1000ms/222.25＝4.5ms；同相位时TE＝2.25×2n；反相位时TE＝2.25×（2n－1）。n为自然数。
装 ２００９ … ６巷 期Ｃｌ１１Ⅲｌ Ｍｏｃｉ ｌＩ＂ｋｌ Ｃｆｉ…ｃ…２００９ Ｉａ小加ｒｙ Ｖｏ１．６ ＮＯ．Ｊ 技术交流Ｉ

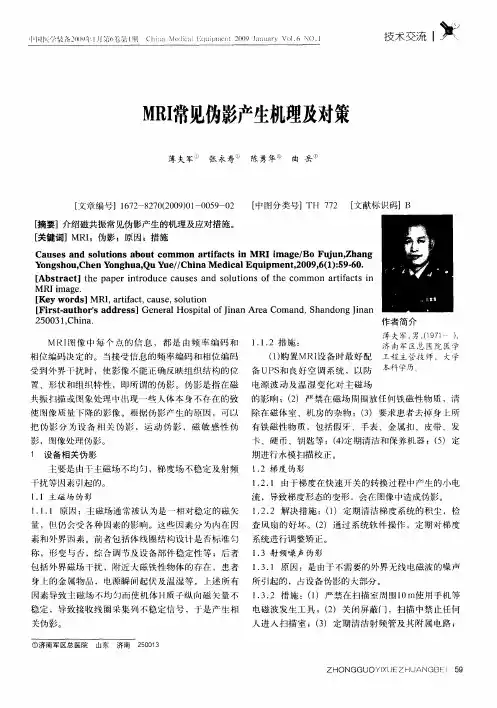

ＭＲＩ常见伪影产生机理及对策
薄夫军。 张永寿 陈勇华 曲岳。
［文章编号】１６７２—８２７０（２００９）０１—００５９—０２ 【中图分类号］ＴＨ ７７２ ［文献标识码］Ｂ
［摘要】介绍磁共振常见伪影产生的机理及应对措施。 ［关键词】ＭＲＩ；伪影；原因；措施
Ｃａｕｓｅｓ ａｎｄ ｓｏｌｕｔｉｏｎｓ ａｂｏｕｔ ｃｏｍｍｏｎ ａｒｔｉｆａｃｔｓ ｉｎ ＭＲＩ ｉｍａｇｅ／Ｂｏ Ｆｕｊｕｎ，Ｚｈａｎｇ Ｙｏｎｇｓｈｏｕ，Ｃｈｅｎ Ｙｏｎｇｈｕａ，Ｑｕ Ｙｕｅ／／Ｃｈｉｎａ Ｍｅｄｉｃａｌ Ｅｑｕｉｐｍｅｎｔ，２００９，６（１）：５９－６０． ［Ａｂｓｔｒａｃｔ］ｔｈｅ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅ ｃａｕｓｅｓ ａｎｄ ｓｏｌｕｔｉｏｎｓ ｏｆ ｔｈｅ ｃｏｍｍｏｎ ａｒｔｉｆａｃｔｓ ｉｎ ＭＲＩ ｉｍａｇｅ． ［Ｋｅｙ ｗｏｒｄｓ］ＭＲＩ，ａｒｔｉｆａｃｔ，ｃａｕｓｅ，ｓｏｌｕｔｉｏｎ ［Ｆｉｒｓｔ－ａｕｔｈｏｒ’Ｓ ａｄｄｒｅｓｓ］Ｇｅｎｅｒａｌ Ｈｏｓｐｉｔａｌ ｏｆ Ｊｉｎａｎ Ａｒｅａ Ｃｏｍａｎｄ，Ｓｈａｎｄｏｎｇ Ｊｉｎａｎ ２５００３ １，Ｃｈｉｎａ．
ＭＲＩ图像中每个点的信息，都是由频率编码和
相位编码决定的。当接受信息的频率编码和相位编码 受到外界干扰时，使影像不能正确反映组织结构的位
置、形状和组织特性，即所谓的伪影。伪影是指在磁
共振扫描或 象处理中出现一些人体本身不存在的致 使图像质量下降的影像。根据伪影产生的原因，可以
把伪影分为设备相关伪影，运动伪影，磁敏感性伪 影，图像处理伪影。
１设备相关伪影 主要是由于主磁场不均匀，梯度场不稳定及射频
干扰等凶素引起的。
１．１主磁场伪影 １．１．１原【ｊ［：１：丰磁场通常被认为是一相对稳定的磁矢 量，但仍会受各种因素的影响。这些因素分为内在因
