焊接工艺评定报告(管道用)

  • 格式：doc
  • 大小：240.00 KB
  • 文档页数：12

焊接工艺评定报告

报告编号:PQR—014

焊接方法 手工钨极氩弧焊

焊条电弧焊

钢 号 T10461

T10461

类别、组别号 Ⅰ、Ⅰ-1 Ⅰ、Ⅰ-1

焊接材料

CHG-56（J50）

CHE427 厚 度 45mm 45mm

直 径 Φ219mm Φ219mm

适用厚度范围 母材 焊缝金属

组 合 焊:5 mm～200mm

手钨氩弧焊: 5 mm～200mm

焊条电弧焊: 5 mm～200mm 组 合 焊:最小不限、最大200mm

手钨氩弧焊: 最小不限、最大6mm

焊条电弧焊: 最小不限、最大200mm

适用焊接位置 全 位 置

评定标准 JB4708—2000《钢制压力容器焊接工艺评定》

编制： XXX

审核： XXX

批准： XXX

XXX公司XXX分公司

目 录

目 次 页 次

1、焊接工艺指导书WPS—014……………………………1～2

2、焊接工艺评定报告PQR—014…………………………3～5

3、焊接工艺评定施焊记录 ……………………………………6

4、焊缝外观质量检查报告 ……………………………………7

5、超声波探伤报告 ……………………………………………8

6、力学性能检验报告 …………………………………………9

7、钢材质量证明书 ………………………………………10～16

8、焊条质量证明书 ………………………………………17～20

9、焊丝质量证明书 ……………………………………………21

焊 接 工 艺 指 导 书 单位名称： XXX公司XXX分公司

焊接工艺指导书编号： WPS—014 日期： 2011、2、12

焊接工艺评定报告编号： PQR—014

焊接方法：手工钨极氩弧焊——焊条电弧焊 机械化程度 手工 （手工、半自动、自动）

焊接接头：

接头形式 管—管对接

坡口形式 U形

衬垫（材料及规格） 无

其它 用机加工加工坡口

简图：

接头形式：对接；

坡口形式:U形；

坡口尺寸:P＝0.5～1.0 mm；α＝55～60°；

b＝2.5～3.2mm； h＝0.5～3.0 mm；δ＝45mm。

共焊10层，单道焊，采用单面焊双面成形技术焊接；

先焊第1层（打底层），采用手工钨极氩弧焊；

再焊第2、3、4、5、6、7、8、9层（中间层），采用焊条电弧焊；

最后焊第10层（盖面层），采用焊条电弧焊。

母材：

类别号 Ⅰ 组别号 Ⅰ-1 与类别号 Ⅰ 组别号 Ⅰ-1 相焊及

标准号 钢号 与标准号 钢号 相焊

厚度范围：

母材：对接焊缝 组合焊：5～200mm；GTAW：5 mm～200mm； SMAW：5 mm～200mm。角焊缝 不限

管子直径、壁厚范围：对接焊缝 管子直径：不限；壁厚：组合焊5～200mm；GTAW5 mm～200mm；SMAW5 mm～200mm。

角焊缝 不限

焊缝金属厚度范围：对接焊缝 最小不限、组合焊：最大200mm；GTAW：最大6mm； SMAW：最大200mm。

角焊缝 不限

其它 返修焊、补焊

焊接材料：

焊材类别 焊条 焊丝

焊材标准 GB/T5117-1995 GB/T8110-1995

填充金属尺寸 Φ3.2×350、Φ4.0×400 Φ2.5

焊材型号 E4315 ER50-6

焊材牌号 CHE427 CHG-56（J50）

其 它：焊前应将焊条在100~150℃烘干1小时，然后放在100℃左右的保温筒内随用随取。

α

1 δ

b h

P 焊接位置：

对接焊缝位置： 全位置

焊接方向：（向上、向下）

角焊缝位置

焊接方向：（向上、向下） 保护气体：

气体种类 混合比 流量（L/min）

保护气 氩气 （Ar） / 6～7

正面保护气 氩气（Ar） / 6～7

背面保护气

预热：

预热（℃）（允许最低值） 比常温低50 ℃

层间温度（℃）（允许最高值） 200 ℃

保持预热时间

加热方式 焊后热处理：

温度范围（℃）

保温时间（h）

电特性：

电流种类：GTAW：直流；SMAW：直流 极 性：GTAW：正接；SMAW：反接

焊接电流范围（A） GTAW：150～160；SMAW：105～170 电弧电压（V）： GTAW：23～26；SMAW：23～30

（按所焊位置和厚度分别列出电流和电压范围记入下表）

焊道/焊层 焊接方法 填充材料 焊接电流 电弧

电压

（V） 焊接

速度

（cm/min） 线能量

（KJ/cm） 牌号 直径（mm） 极性 电流（A）

第1层（打底层） GTAW ER70S-6 Φ2.5 正接 150～160 23～26 9～12 18 ～ 21

第2层（中间层） SMAW CHE427 Φ3.2 反接 105～115 23～26 10～15 9.6～12.3

第3层（中间层） SMAW CHE427 Φ3.2 反接 105～115 23～26 10～15 9.6～12.3

第4层（中间层） SMAW CHE427 Φ4.0 反接 160～170 23～26 10～15 9.6～12.3

第5层（中间层） SMAW CHE427 Φ4.0 反接 160～170 23～26 10～15 9.6～12.3

第6层（中间层） SMAW CHE427 Φ4.0 反接 160～170 23～26 10～15 9.6～12.3

第7层（中间层） SMAW CHE427 Φ4.0 反接 160～170 23～26 10～15 9.6～12.3

第8层（中间层） SMAW CHE427 Φ4.0 反接 160～170 23～26 10～15 9.6～12.3

第9层（中间层） SMAW CHE427 Φ4.0 反接 160～170 23～26 10～15 9.6～12.3

第10层（盖面层） SMAW CHE427 Φ3.2 反接 105～115 23～26 10～15 9.6～13.0

钨极类型及直径 铈（Ce）钨极、 Φ2.0mm 喷嘴直径（mm） Φ10 技术措施：

摆动或不摆动焊： 摆动参数：

焊前清理和层间清理： 焊前将试件坡口内外两侧20mm范围内的油漆、污物等打磨干净，露出金属光泽；焊接接头时应打磨接头使之呈缓坡形，每层焊完应清理渣壳。

背面清根方法： /

单道焊或多道焊（每面） 单面多层单道

单丝或多丝焊： 单丝焊

导电嘴至工件距离（mm） 锤击： /

其它： 焊缝余高为0.5～3mm，表面无裂纹、气孔、弧坑、夹渣、咬边深度不超0.5mm，长度不超过焊缝

长度的20%。

编制 日期 审核 日期 批准 日期

焊接工艺评定报告

单位名称： XXX公司XXX分公司

焊接工艺评定报告编号： PQR—014 焊接工艺指导书编号： WPS—014

焊接方法：焊条电弧焊—手工钨极氩弧焊 机械化程度 手工 （手工、半自动、自动）

接头简图：

接头形式：对接；衬垫：无；

坡口形式:U形；

坡口尺寸:P＝0.5～1.0 mm；α＝55～60°；b＝2.5～3.2mm

h＝0.5～3.0 mm；δ＝45mm。

共焊10层，单道焊，采用单面焊双面成形技术焊接；

先焊第1层（打底层），采用手工钨极氩弧焊；

再焊第2、3、4、5、6、7、8、9层（中间层），采用焊条电弧焊；

最后焊第10层（盖面层），采用焊条电弧焊。

母材：

材料标准： GB/T14976-2002、GB/T8163-99

钢 号： T10461

类别号 Ⅰ 组别号 Ⅰ-1 与类别号 Ⅰ 组别号 Ⅰ-1 相焊

厚 度： 45mm

直 径： Φ219mm

其 它： 焊后热处理：

热处理温度：

保温时间（h）：

保护气体：

气体种类 混合比 流量（L/min）

保护气体： 氩气（Ar） / 6～7

正面保护气：氩气（Ar / 6～7

背面保护气：

α

1 δ

b h

P 填充金属：

焊材标准：GB/T8110-1995 GB/T5117-1995

焊材牌号： CHG-56（J50） CHE427

合集下载

管道焊接工艺评定年限要求

管道焊接工艺评定年限要求

管道焊接工艺评定年限要求

管道焊接工艺评定的年限要求是根据不同的标准和规范来确定的。一般来说，根据美国焊接学会（AWS）的规定，焊工的焊接工艺评定（Welder Qualification）的有效期限是6个月，而焊接操作工的焊接工艺评定（Welding Procedure Qualification）的有效期限是12个月。在欧洲，根据EN 287和EN ISO 9606标准，焊工的焊接工艺评定一般也是6个月，而焊接操作工的焊接工艺评定一般是18个月。

这些评定的年限要求是为了确保焊接工艺的质量和安全性。随着时间的推移，焊接工艺可能会受到材料、设备、环境等因素的影响，因此需要定期进行评定以验证焊接工艺的可靠性和符合性。一旦评定过期，焊工或焊接操作工需要重新进行评定以确保其焊接质量符合要求。

此外，一些特殊的工程项目或行业标准也可能对焊接工艺评定的年限有特殊的要求，需要根据具体情况进行评定。总之，评定的年限要求是为了确保焊接质量和安全，提高焊接工艺的可靠性和稳定性。

焊接工艺评定

焊接工艺评定

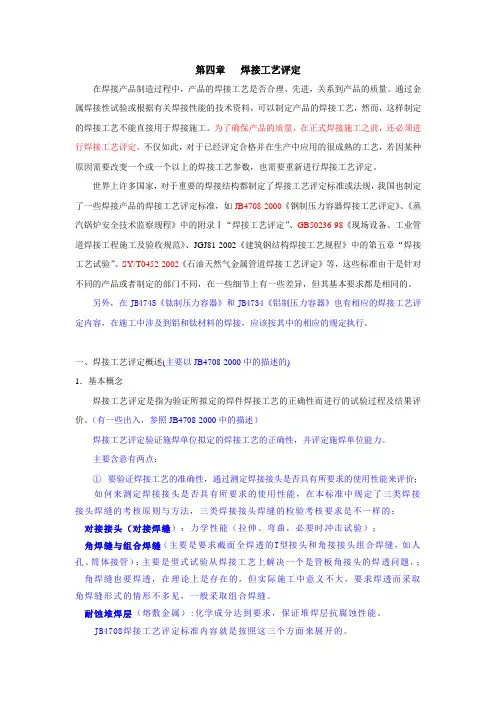

第四章 焊接工艺评定
