QAD中文学习资料-工作中心及工艺流程

cad 工艺流程CAD工艺流程CAD（计算机辅助设计）是一种利用计算机技术进行产品设计、工程制图和模拟分析的方法。

在现代工业设计和制造中，CAD软件已经成为了一个必不可少的工具。

CAD工艺流程是指通过CAD软件进行各种产品设计和制造过程中所需的流程。

下面就对CAD工艺流程进行一个简要的介绍。

首先，在进行CAD工艺流程之前，需要明确产品的设计目标和要求。

这包括产品的功能、形状、尺寸、材料等方面的要求。

设计师需要根据市场需求、用户反馈、技术可行性等因素进行初步的设计方案的确定。

接下来，设计师将通过CAD软件进行产品的三维建模。

这个过程需要根据设计要求和产品的特点来选择合适的建模方法，例如曲面建模、实体建模等。

通过CAD软件的建模功能，设计师可以将产品的各个组成部分进行绘制，并在三维空间中进行组装。

当产品的三维建模完成后，设计师可以进行虚拟的产品展示和分析。

通过CAD软件提供的可视化工具，设计师可以模拟产品的使用场景，观察产品的外观、功能和性能表现。

此外，CAD软件还可以进行各种分析，如制造可行性分析、结构强度分析、流体动力学分析等。

通过这些分析结果，设计师可以对产品进行优化和改进。

在产品设计完成后，CAD软件还可以进行工程制图。

设计师可以通过CAD软件提供的绘图工具将产品的三维模型转化为二维工程图。

工程图包括平面图、立面图、剖面图等，用于指导产品的制造和组装。

在产品的制造过程中，CAD软件还可以进行数控编程。

通过将CAD模型导入到数控加工中心，设计师可以生成数控程序，实现对产品的自动化加工。

CAD软件还可以提供加工路径的模拟和优化，以提高加工效率和质量。

最后，CAD软件还可以进行产品的文档管理和团队协作。

设计师可以将产品的各种文档、技术资料和制造参数存储在CAD软件的数据库中，以便后续的管理和查询。

设计团队成员可以通过CAD软件的协作功能实现对设计数据的共享和交流，提高团队的工作效率。

综上所述，CAD工艺流程是一个包括产品设计、建模、分析、制图、制造、文档管理和团队协作等多个阶段的流程。

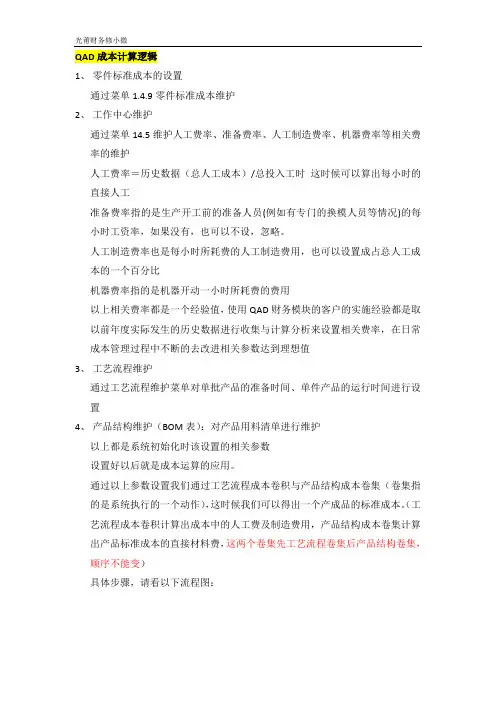

QAD成本计算逻辑1、零件标准成本的设置通过菜单1.4.9零件标准成本维护2、工作中心维护通过菜单14.5维护人工费率、准备费率、人工制造费率、机器费率等相关费率的维护人工费率＝历史数据（总人工成本）/总投入工时这时候可以算出每小时的直接人工准备费率指的是生产开工前的准备人员(例如有专门的换模人员等情况)的每小时工资率，如果没有，也可以不设，忽略。

人工制造费率也是每小时所耗费的人工制造费用，也可以设置成占总人工成本的一个百分比机器费率指的是机器开动一小时所耗费的费用以上相关费率都是一个经验值，使用QAD财务模块的客户的实施经验都是取以前年度实际发生的历史数据进行收集与计算分析来设置相关费率，在日常成本管理过程中不断的去改进相关参数达到理想值3、工艺流程维护通过工艺流程维护菜单对单批产品的准备时间、单件产品的运行时间进行设置4、产品结构维护（BOM表）：对产品用料清单进行维护以上都是系统初始化时该设置的相关参数设置好以后就是成本运算的应用。

通过以上参数设置我们通过工艺流程成本卷积与产品结构成本卷集（卷集指的是系统执行的一个动作），这时候我们可以得出一个产成品的标准成本。

（工艺流程成本卷积计算出成本中的人工费及制造费用，产品结构成本卷集计算出产品标准成本的直接材料费，这两个卷集先工艺流程卷集后产品结构卷集，顺序不能变）具体步骤，请看以下流程图：日常标准成本的应用1、采购收货时系统自动生成IC总账账务（5.13.1）DR：库存科目（原材料等）按标准成本计算DR/CR:差异科目（材料成本差异－采购价差）采购成本与标准成本的差额CR：采购的暂估科目（例：材料采购或应付暂估等）按采购单价计算2、采购收货转化到应付账款在28.1中维护产生AP总账账务DR：采购暂估科目（例：材料采购或应付暂估等）DR/CR：应付使用差（发票数量－采购收货数量）*采购单价应付费率差（发票单价－采购单价）*发票数量DR：应交税金CR：应付账款一般情况在实际的应用过程中，发票数量单价都与收货的是一致，此时就不会产生应付差异3、工单发料（生产领料）生成IC总账账务DR：在制科目（例:生产成本—在制品）CR：原材料按标准成本计算4、车间生产过程（车间管理）需进行生产回报把实际数量、耗费的工时等情况录入系统生成WO的总账账务DR：在制科目（例：生产成本－在制品）CR：生产成本－标准直接人工（根椐设置的费率计算）生产成本－标准制造费用（根据设置的费率计算）5、工单会计结算生成WO总账账务DR/CR:差异科目－物料使用差（实行耗用量－标准耗用量）*标准成本DR/CR：差异科目－人工效率差（实际运行时间－标准时间）*人工费用DR/CR：差异科目—制造费效率差（实际运行时间－标准时间）*（机器费率+人工制造费率）DR/CR：在制科目6、工单入库生成IC总账账务DR：库存科目（产成品等）CR：在制科目按标准成本计算7、销售发货的生成IC总账DR：主营业务成本CR:库存科目（产成品等）按标准成本计算以上除了第2点，其他所有账务都是生产管理人员，采购销售库房人员在各环节过程中自动产生的，不需要财务来处理相关账务，账务人员只要在月末对相关的差异科目进行分析结转就可以了。

第三章-工艺流程设计学习资料 第三章工艺流程设计 3.1概述 3.2工艺流程技术设计 3.3工艺流程图 化工装置控制室 焦化厂中控室 扬子石化股份有限公司芳烃厂中央控制室?制药厂空调机组 天津开发区海光化学制药厂 制药厂废水处理全套设计图 广州白云山制药厂 制药厂反渗透装置 3.1 概述 3.1.1工艺流程设计的作用 工艺流程设计是在确定的原料路线和技术路线的基础上进行的，它是整个工艺设计的核心。其可靠性、合理性及先进性决定产品的高质量、低成本。 工程设计中最重要、最基础的设计步骤，车间工艺设计的其它项目受制于工艺流程。 其与车间布置设计一起决定车间或装置的基本面貌。 3.1.2工艺流程设计的任务 1.确定工艺流程的组成 2.确定载能介质的技术规格和流向 3.确定操作条件和控制方法 4.确定安全技术措施及“三废”治理方法 5.绘制不同深度的工艺流程图 初步设计 施工图设计 工艺流程设计的原则 保证产品质量符合规定要求 尽量采用成熟、先进的的技术设备 满足GMP的要求 尽可能少的能耗 尽量减少“三废”排放量 具备开车、停车条件，易于控制 具有柔韧性，（在不同条件下正常操作的能力） 具有良好的经济效益 确保安全生产，以保证人身和设备安全。 3.1.3工艺流程设计的基本程序 1、工艺路线的选择 2、确定工艺流程的组成和顺序 3、绘制工艺流程框图 可用方框、文字和箭头等形式定性表示出由原料变成产品的路线和顺序，绘制出工艺流程框图。 4、绘制工艺流程示意图 分析各过程的主要工艺设备，以图例、箭头和必要的文字说明定性表示出由原料变成产品的路线和顺序。 5、绘制物料流程图 进行物料衡算和能量衡算，绘制出物料流程图。此时，设计已由定性转入定量。 6、绘制初步设计阶段带控制点的工艺流程图 进行设备、管道的工艺计算以及仪表自控设计。绘制出初步 设计阶段带控制点的工艺流程图，并列出设备一览表。 7、绘制施工阶段带控制点的工艺流程图 初步设计阶段的工艺流程设计审批后，按审查意见，对工艺流程图中所选用的设备、管道、阀门、仪表等作必要的修改、完善和进一步的说明。在此基础上，绘制施工阶段带控制点的工艺流程图。 流程设计的基本程序可用下图表示： 3.1.4工艺流程设计的成果 初步设计阶段的主要成果是初步设计阶段带控制点的工艺流程图； 施工图设计阶段的主要成果是施工阶段带控制点的工艺流程图。 3.2工艺流程设计技术 3.2.1工艺流程设计中的方案比较 进行方案比较时首先应明确评判标准。许多技术经济指标，如产物收率、原料单耗、能量单耗、产品成本、设备投资、操作费用等均可作为方案比较的评判标准。此外，环保、安全、占地面积等也是方案比较时应考虑的重要因素。 选出好的技术方案、操作方式、设备型式。 例3-1、例3-2、例3-3、例3-4 实例3-1 药品精制中，粗品常先用溶剂溶解，然后加入活性炭脱色，最后再滤除活性炭等固体杂质。假设溶剂为低沸点易挥发溶剂，试确定适宜的过滤流程。 解：首先选定过滤速度和溶剂收率为方案比较的评判标准。 方案I，常压过滤方案 方案II，真空抽滤方案 方案III，真空抽滤－冷凝方案 方案IV，加压抽滤方案 实例3-2 用混酸硝化氯苯制备混合硝基氯苯。已知混酸的组成为：HNO3 47%、H2SO4 49%、H2O 4%；氯苯与混酸中HNO3的摩尔比为1：1.1；反应开始温度为40～ 55℃，并逐渐升温至80℃；硝化时间为2h；硝化废酸中含硝酸小于1.6%，含混合硝基氯苯为获得混合硝基氯苯量的1%。试通过方案比较，确定适宜的硝化及后处理工艺流程。 解：首先选定混合硝基氯苯的收率以及硫酸、硝酸及氯苯的单耗作为方案比较的评判标准。 方案I，硝化－分离方案 方案II，硝化－分离－萃取方案 方案III，硝化-分离-萃取-浓缩方案 实例3-3 在加压连续釜式反应器中，用混酸硝化苯制备硝基苯。已知混酸组成为：HNO3 5%、H2SO4 65%、H2O 30%；苯与混酸中HNO3的摩尔比为1：1.1；反应压力为0.46MPa，反应温度为130℃；反应后的硝化液进入连续分离器，分离出的酸性硝基苯和废酸的温度约为120℃；酸性硝基苯经冷却、碱洗、水洗等处理工序后送精制工段。试以单位能耗为评判标准，确定适宜的工艺流程。 解：以单位能耗为方案比较的评判标准，确定适宜的工艺流程。 方案I，图3-8 间接水冷-常压浓缩方案 方案Ⅰ存在问题 酸性硝基苯冷却过程放热全由冷却水带走； 废酸浓缩脱水要消耗大量水蒸气。 此方案能量利用不合理。 方案II，图3-9 原料预热-闪蒸浓缩方案 方案Ⅱ 用原料苯替代冷却水冷却酸性硝基苯，减少了中和器的冷却水消耗，降低了硝化釜的蒸汽消耗； 废酸浓缩改为闪蒸浓缩工艺，减少了浓缩过程蒸汽消耗。 该方案能量利用较Ⅰ合理。 实例3-4 甲苯用浓硫酸磺化制备对甲苯磺酸的反应方程式为 已知反应在间歇釜(磺化釜)中进行，磺化反应速度与甲苯浓度成正比，与硫酸含水量的平方成反比。为保持较高的反应速度，可向甲苯中慢慢加入浓硫酸。同时，应采取措施将磺化生成的水及时移出磺化釜。试通过方案比较，确定适宜的脱水工艺流程。 解：磺化过程中产生的水能否及时移走以及脱水后的甲苯能否及时返回磺化釜可作为方案比较的评判标准。 方案I，图3-10 间歇脱水方案 方案II，图3-11 连续脱水方案 3.2.2以单元操作或单元反应为中心，完善工艺流程 例3-5工业生产中，硝化混酸的配制常在间歇搅拌釜中进行，试以搅拌釜为中心，完善硝化混酸配制过程的工艺流程。 首先，配制混酸需有一台带有夹套的搅拌釜。 其次，混酸配制采用间歇操作，是间歇过程。为保证硫酸与硝酸的配比，设置硫酸计量罐和硝酸计量罐。 第三，在工业生产中，要配制一定浓度的混酸，通常并不加水调节，而是用硝化后回收的废酸来调节。因此，设置废酸计量罐。 第四,要设置硫酸贮罐、硝酸贮罐和废酸贮罐。 工业混酸配制过程的工艺流程如图3-12。 图3-12 混酸配制过程的工艺流程示意图 例3－6 在合成抗菌药诺氟沙星的生产中，以对氯硝基苯为原料制备对氟硝基苯的反应方程式为 反应拟在间歇釜式反应器中进行，试以反应器为中心，完善反应过程的工艺流程。 图3-13 氟化反应过程的工艺流程示意图 3.2.3工艺流程设计中应考虑的技术问题 1、生产方式的选择 产品的生产方式连续生产、间歇生产、联合生产方式。 制药工业多采用间歇生产 2、提高设备利用率 合理的工艺流程设计，对间歇操作，应保持各设备之间的能力平衡，提高设备利用率。 前后工序操作周期相差大时，常用中间贮槽进行缓冲。贮槽结构简单，制造易。设中间贮槽增加费用<为保持主要设备之间的能力平衡，提高设备利用率，设备台数、批生产能力和操作周期之间应满足下列关系： 提高设备利用率，先按生产能力最小的工序确定日生产能力 例3-7 某产品的生产过程由磺化、冷却中和、浓缩三道工序组成，磺化液和中和液均为液态，磺化釜的操作周期为12h，冷却中和釜的操作周期为4h，浓缩釜的操作周期为8h。试确定适宜的设备配置方案。 解：该产品的生产过程有多种不同的设备配置方案，部分方案列于本例附表中。 例3—7附表 方案Ⅲ磺化釜与中和釜间及中和釜与浓缩釜间需设中间贮槽 方案Ⅳ磺化釜与中和釜间及中和釜与浓缩釜间需设中间贮槽 方案Ⅴ磺化釜与中和釜间需设中间贮槽 方案Ⅰ 方案Ⅱ 方案Ⅲ 方案Ⅳ 方案Ⅴ 3、物料的回收与套用 物料的回收与套用，可降低原辅材料消耗，提高产品收率，降低产品成本。 流程设计中，实现含有未反应原料、副产物和产物的反应母液的循环套用，能降低原辅材料消耗，提高产品收率，减少环境污染。 生产中经常使用各种有机溶剂，考虑这些溶剂的回收与套用，构成溶剂的闭路循环，既降低溶剂单耗，又减少环境污染 4、能量的回收利用 充分考虑能量的回收与利用，提高能量利用率，降低能耗，是降低产 品成本的有效措施。 采用工艺物料间换热以减少加热剂和冷却剂的消耗。 用闪蒸浓缩代替常压浓缩回收物料的余热，降低能耗。 合理布置设备位置，减少输送流体的动能消耗。 热集成可提高热利用率。下面例子： 不存在热集成的系统 存在热集成的系统a 存在热集成的系统b 5、安全技术措施 物料多是易燃、易爆和有毒的物质，因此安全问题十分突出。 所设计的设备或装置在正常运转以及开车、停车、检修、停水、停电等非正常运转情况下可能产生的各种安全问题，应进行认真而细致的分析，制订出切实可靠的安全技术措施。 设置：报警装置事故贮槽安全水封、安全阀或爆破片溢流管、阻火器、设置排空阀、接地装置、防雷装置。 6、仪表和控制方案的选择 对需要控制的工艺参数如温度、压力、浓度、流量、流速、pH值、液位等，都要确定适宜的检测位置、检测和显示仪表以及控制方案。 仪表和自控水平的高低在很大程度上反映了一个制药企业的技术水平。 3.3 工艺流程图 工艺流程图是以图解形式表示的工艺流程。 两阶段设计 初步设计阶段需绘制工艺流程框图、工艺流程示意图、物料流程图和带控制点的工艺流程图。 在施工图设计阶段需绘制施工阶段带控制点的工艺流程图。 3.3.1工艺流程框图 最简单的工艺流程图，其作用是定性表示出由原料变成产品的工艺路线和顺序，包括全部单元操作和单元反应。 以方框表示单元操作，以圆框表示单元反应，以箭头表示物 料和载能介质的流向，以文字表示物料及单元操作和单元反应的名称。 图3-14 阿司匹林的生产工艺流程框图 3.3.2工艺流程示意图 以图例、箭头和必要的文字说明定性表示出由原料变成产品的路线和顺序，绘制出工艺流程示意图。
