列控系统方案介绍

新型移频自动闭塞采用数字信息处理技术，接收器使用双机 并联冗余，发送器采用“N+1”冗余结构的轨道电路结构如图
4.5所示
调谐区 调 谐 单 元 空 芯 线 圈 调 谐 单 元 100m
。
调谐区 调 谐 单 元 匹配变压器 电缆模拟网络 空 芯 线 圈 调 谐 单 元
主轨道电路
补偿电容
匹配变压器 电缆模拟网络 室外 ZCO3 电 缆 室内 接 收
CTCS—2列控系统
CTCS的由来及其组成
• CTCS技术规范是参照欧洲列车运行控制系统 (简称ETCS)编制的。以下的介绍将以CTCS为 主，同时也对ETCS进行简要的介绍。CTCS 有两个子系统，即车载子系统和地面子系统。 地面子系统可由以下部分组成：应答器、轨道 电路、无线通信网络(GSM—R)、列车控制中 心(TCC)/无线闭塞中心(RBC)。其中GSM—R 不属于CTCS设备，但是CTCS的重要组成部分。
CTCS-1级
• CTCS-1级面向160km/h及以下的区段，地面采用 UM71或ZPW-2000型移频轨道电路完成车地通 信，车载设备由主体机车信号+加强型运行监控装 置组成。 • CTCS-1级在既有设备基础上强化改造，达到机车 信号主体化要求，增加点式设备，实现列车运行 安全监控功能。利用轨道电路完成列车占用检测 及完整性检查，连续向列车传送控制信息。 • CTCS-1级的控制模式为目标距离式，在车站附近 增加点式信息设备，传输给定速度控制。目标距 离控制模式根据目标距离、目标速度及列车本身 的性能确定列车制动曲线，不设定每个闭塞分区 速度等级，采用一次制动方式。
• 以上CTCS级间转换的原则可理解为： • CTCS级间转换原则上在区间自动转换，并给司机提 供相应的声光警示，由司机按压确认按钮，解除警示。 自动转换失效时，司机根据ATP车载设备或LKJ的相 应警示信息，手动转换。 • CTCS级间转换分别设置具有预告、执行、检查功能 的固定信息应答器。原则上执行点设置在车站正向的1 离去或2离去信号点。预告点和检查点随运行方向改 变功能。各应答器内同时提供前方一定距离内的线路 数据，且各应答器位置信息提供给列车运行监控记录 装置。 • 为保证ATP与LKJ的正常转换，级间转换点前后的适 当距离（动车组自160km/h到0km/h所需的制动距离） 均采用ZPW2000（UM）系列轨道电路。

GSM-R 无线网络
调度中心 CTC
无线闭塞中心 RBC
列控中心
车站联锁
LEEUU
轨Z轨P道W道电2电0路0路0
地面应答器
一、C3列控系统介绍—系统构成
➢ 地面设备增加无线闭塞中心RBC、
GSM-R 室内设备
RBC
GSM-R无线通信网络。
➢ 车载设备增加GSM-R无线通信单元及
天线。
列控中心
➢ RBC向列车提供行车许可。
二、车载设备系统组成—DI和DX
➢ 数字输入（CRH2)（DI）
– 列车接口，用于采集列车输入 信号，包括驾驶室激活、向前、 向后、休眠信号等。
➢ 数字输入输出（CRH2)（DX）
– 列车接口，用于采集列车输入 信号，和输出控制列车的其他 信号，如：切断牵引。
二、车载设备系统组成—BCT
➢ MVB总线适配器（CRH3）（BCT）
➢ 速度距离处理单元（SDP）
– SDP单元接收从来的原始脉冲记数，经过运 算处理得到当前列车运行的速度和距离数据，再通 过通信总线发送给CTCS-3主机控制单元和CTCS-2 主机控制单元。
注：以上四个单元在硬件上是完全一样的，通过烧写 不同软件实现不同的功能。
二、车载设备系统组成—SDU和VDX
➢ 测速测距单元（SDU）
– SDU单元为速度传感器和测速雷达 信号部分提供电源，当列车运行时， SDU模块能够接收速度传感器和测 速雷达发出的脉冲信号，并将脉冲 信号转换成数字数据通过MVB总线 发送给速度距离处理模块SDP。
➢ 安全数字输入输出（VDX）
– 列车接口，用于列车超速时，输入 输出安全相关的信号，如：紧急制 动，全常用制动，紧急制动反馈等。

图例 停车标志牌 无源应答器 有源应答器
CTCS-3级列控系统总体结构包括：地面设备、车载设备、GSM-R无线 通信网络、信号数据传输网络四部分。
CTCS-3列控系统介绍—主要技术原则
（1）CTCS-3级列控系统满足运营速度 350km/h、最小
追踪间隔3分钟的要求。
（2）CTCS-3级列控系统满足正向按自动闭塞追踪运行，
GSM-R 无线网络
调度中心 CTC
无线闭塞中心 RBC
列控中心
车站联锁
ZPW 2000 轨道电路 轨道电路
LEU LEU
地面应答器
CTCS-3列控系统介绍—系统总体结构
车 载 设 备
司机操纵台及常用制动接口 输入 接口 输出 接口 车载安全计算机 C3 控制单元 C2 控制单元 MVB 车载安全计算机 C2 控制单元 C3 控制单元 测速 单元 轨道电路信 息接收单元 应答器信息 接收模块
CTC车站 自律分机
车站 列控中心
微机 监测
中继站 列控中心
微机 监测 信号集中监测数据通信以太网
微机 监测
车站 列控中心
CTC车站 自律分机
车站 联锁
列控中心安全数据通信局域网 信号安全数据通信以太网 调度集中数据通信以太网
CTC
行调台 维修 中心 其他 调度台 综合 维修台
TSR
临时限速服 务器
PG
GSM-R 电台
DMI
DMI MVB 列车转换网关
测速模块 测速 单元
紧急制动接口
无线通信模块 通信 接口 单元 通用 加密 单元
Profibus RS-485
记录器 应答器信息 接收模块 CAU 轨道电路信 息接收单元

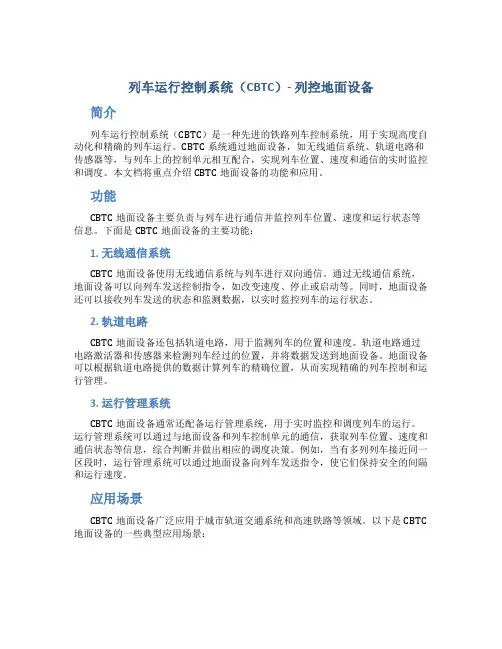

列车运行控制系统（CBTC）- 列控地面设备简介列车运行控制系统（CBTC）是一种先进的铁路列车控制系统，用于实现高度自动化和精确的列车运行。

CBTC系统通过地面设备，如无线通信系统、轨道电路和传感器等，与列车上的控制单元相互配合，实现列车位置、速度和通信的实时监控和调度。

本文档将重点介绍CBTC地面设备的功能和应用。

功能CBTC地面设备主要负责与列车进行通信并监控列车位置、速度和运行状态等信息。

下面是CBTC地面设备的主要功能：1. 无线通信系统CBTC地面设备使用无线通信系统与列车进行双向通信。

通过无线通信系统，地面设备可以向列车发送控制指令，如改变速度、停止或启动等。

同时，地面设备还可以接收列车发送的状态和监测数据，以实时监控列车的运行状态。

2. 轨道电路CBTC地面设备还包括轨道电路，用于监测列车的位置和速度。

轨道电路通过电路激活器和传感器来检测列车经过的位置，并将数据发送到地面设备。

地面设备可以根据轨道电路提供的数据计算列车的精确位置，从而实现精确的列车控制和运行管理。

3. 运行管理系统CBTC地面设备通常还配备运行管理系统，用于实时监控和调度列车的运行。

运行管理系统可以通过与地面设备和列车控制单元的通信，获取列车位置、速度和通信状态等信息，综合判断并做出相应的调度决策。

例如，当有多列列车接近同一区段时，运行管理系统可以通过地面设备向列车发送指令，使它们保持安全的间隔和运行速度。

应用场景CBTC地面设备广泛应用于城市轨道交通系统和高速铁路等领域。

以下是CBTC 地面设备的一些典型应用场景：1. 地铁系统CBTC地面设备在地铁系统中发挥着关键作用。

通过与列车的无线通信和轨道电路等设备配合，CBTC地面设备可以实时监控和调度地铁列车的运行。

地面设备可以根据列车位置和速度等数据，调整信号灯的状态，控制列车的运行速度和安全间隔，确保地铁系统的安全和高效运行。

2. 高速铁路系统CBTC地面设备也被广泛应用于高速铁路系统中。
