铁路客运专线CTCS-2级列控系统配置及运用技术1. CTCS-2级列控系统技术路线按照CTCS-2级列控系统的总体技术目标,以及统一技术标准、技术平台、用户需求,主要依靠国内技术力量、借助国外先进经验,自主实施CTCS-2列控系统开发与集成,满足200~250km/h线路的运营要求,满足作为300~350km/h线路后备模式的运营要求。
在ZPW-2000轨道电路基础上,通过地面加装点式应答器、列控中心、临时限速服务器等,动车组装备列控车载设备,实现与车站联锁、行车指挥等设备的有机结合,由地面设备、车载设备、信号安全数据网,共同构成完整CTCS-2列控系统。
逐步建立完整的CTCS-2级列控系统技术体系,包括技术标准、产品标准、建设标准,以及联调联试、运用、维护规则等。
1.1. CTCS-2级列控系统原理客运专线CTCS-2级列控系统是基于轨道电路和点式应答器传输列车运行许可信息并采用目标-距离模式监控列车安全运行的列车运行控制系统。
客运专线CTCS-2级列控系统由地面和车载设备构成。
地面设备由临时限速服务器、列控中心、ZPW-2000(UM)系列轨道电路、应答器设备等组成。
车载设备由车载安全计算机(VC)、轨道电路信息接收单元(TCR)、应答器信息接收模块(BTM)、记录单元(DRU)、人机界面(DMI)等组成。
轨道电路实现列车占用检查,并连续向列车传送空闲闭塞分区数量等信息。
应答器向车载设备传输定位信息、线路参数、临时限速等信息。
列控中心具有轨道电路编码、应答器报文储存和调用、区间信号机点灯控制、站间安全信息(区间轨道电路状态、中继站临时限速信息、区间闭塞和方向条件等信息)传输等功能,根据轨道电路、进路状态及临时限速等信息产生行车许可,通过轨道电路及有源应答器将行车许可传送给列车。
临时限速服务器完成临时限速命令的存储、校验、撤销、拆分、设置和取消及临时限速设置时机的辅助提示。
车载设备根据地面设备提供的信号动态信息、线路参数、临时限速等信息和动车组参数,按照目标-距离模式生成控制速度,监控列车安全运行。

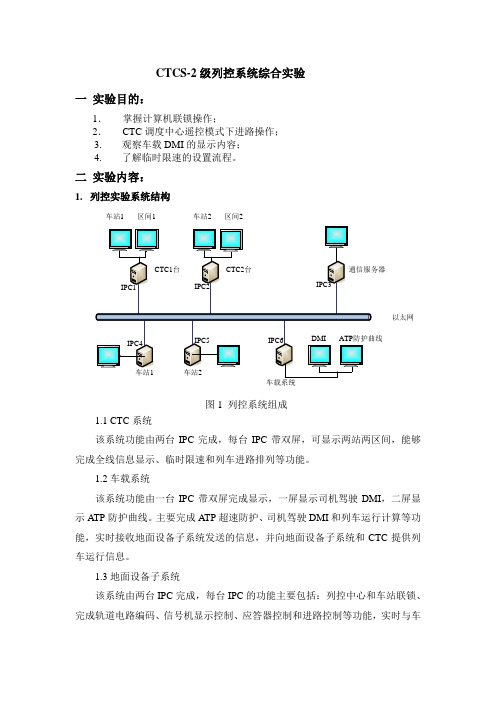

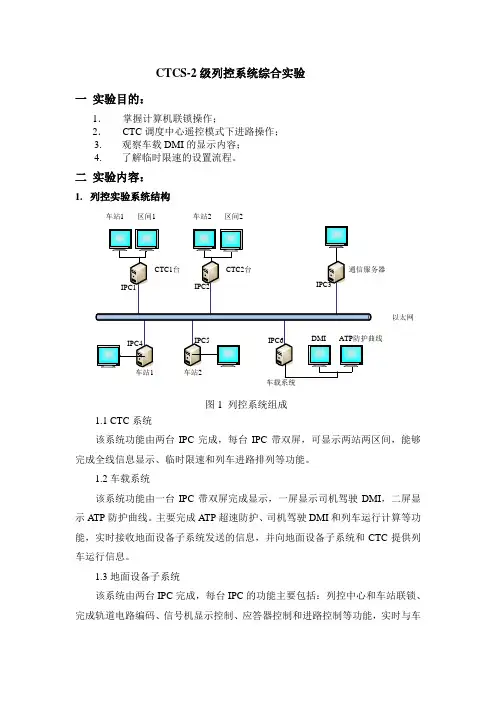

CTCS-2级列控系统综合实验一实验目的:1.掌握计算机联锁操作;2.CTC调度中心遥控模式下进路操作;3. 观察车载DMI的显示内容;4. 了解临时限速的设置流程。
二实验内容:1.列控实验系统结构车载系统以太网车站1区间1车站2区间2图1 列控系统组成1.1CTC系统该系统功能由两台IPC完成,每台IPC带双屏,可显示两站两区间,能够完成全线信息显示、临时限速和列车进路排列等功能。
1.2车载系统该系统功能由一台IPC带双屏完成显示,一屏显示司机驾驶DMI,二屏显示ATP防护曲线。
主要完成ATP超速防护、司机驾驶DMI和列车运行计算等功能,实时接收地面设备子系统发送的信息,并向地面设备子系统和CTC提供列车运行信息。
1.3地面设备子系统该系统由两台IPC完成,每台IPC的功能主要包括:列控中心和车站联锁、完成轨道电路编码、信号机显示控制、应答器控制和进路控制等功能,实时与车载子系统、CTC进行数据交互,实现列控中心和车站联锁等设备的逻辑功能。
2. 计算机联锁操作1)计算机联锁系统构成,如图2:(现场测控设备)图2 计算机联锁系统构成2)单操1/3道岔到反位,观察联锁机和CTC机屏幕1/3道岔位置的变化;3)办理X→X1的正线接车进路,注意观察1/3道岔的位置变化和进站信号机的显示;4)设置列车运行,观察进站信号机的关闭时机。
3 CTC操作1)在CTC操作机上,办理办理X→X1的正线接车进路,注意观察1/3道岔的位置变化和进站信号机的显示;2)设置列车运行,观察进站信号机的关闭时机。
4 DMI显示设置列车自动运行模式,观察列车运行过程中,DMI中的速度变化情况。
三实验要求在学习课本理论知识的基础上,从实践上进一步深入了解CTCS-2级列控系统组成、地面设备、车载设备的工作流程。
熟悉计算机联锁进路的办理、取消、道岔的状态和信号机显示的变化。
熟悉在CTC办理进路的方法。
了解CTCS-2车载列控设备速度曲线的生成。
铁路客运专线CTCS-2级列控系统配置及运用技术1. CTCS-2级列控系统技术路线按照CTCS-2级列控系统的总体技术目标,以及统一技术标准、技术平台、用户需求,主要依靠国内技术力量、借助国外先进经验,自主实施CTCS-2列控系统开发与集成,满足200~250km/h线路的运营要求,满足作为300~350km/h线路后备模式的运营要求。
在ZPW-2000轨道电路基础上,通过地面加装点式应答器、列控中心、临时限速服务器等,动车组装备列控车载设备,实现与车站联锁、行车指挥等设备的有机结合,由地面设备、车载设备、信号安全数据网,共同构成完整CTCS-2列控系统。
逐步建立完整的CTCS-2级列控系统技术体系,包括技术标准、产品标准、建设标准,以及联调联试、运用、维护规则等。
1.1. CTCS-2级列控系统原理客运专线CTCS-2级列控系统是基于轨道电路和点式应答器传输列车运行许可信息并采用目标-距离模式监控列车安全运行的列车运行控制系统。
客运专线CTCS-2级列控系统由地面和车载设备构成。
地面设备由临时限速服务器、列控中心、ZPW-2000(UM)系列轨道电路、应答器设备等组成。
车载设备由车载安全计算机(VC)、轨道电路信息接收单元(TCR)、应答器信息接收模块(BTM)、记录单元(DRU)、人机界面(DMI)等组成。
轨道电路实现列车占用检查,并连续向列车传送空闲闭塞分区数量等信息。
应答器向车载设备传输定位信息、线路参数、临时限速等信息。
列控中心具有轨道电路编码、应答器报文储存和调用、区间信号机点灯控制、站间安全信息(区间轨道电路状态、中继站临时限速信息、区间闭塞和方向条件等信息)传输等功能,根据轨道电路、进路状态及临时限速等信息产生行车许可,通过轨道电路及有源应答器将行车许可传送给列车。
临时限速服务器完成临时限速命令的存储、校验、撤销、拆分、设置和取消及临时限速设置时机的辅助提示。
车载设备根据地面设备提供的信号动态信息、线路参数、临时限速等信息和动车组参数,按照目标-距离模式生成控制速度,监控列车安全运行。

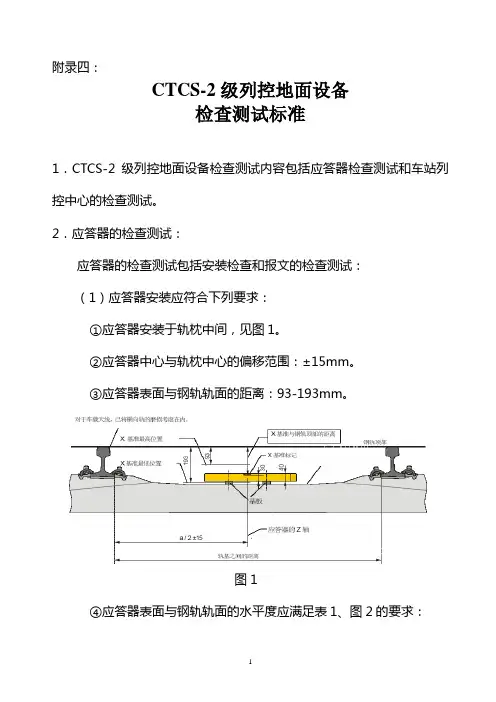

附录四:CTCS-2级列控地面设备检查测试标准1.CTCS-2级列控地面设备检查测试内容包括应答器检查测试和车站列控中心的检查测试。
2.应答器的检查测试:应答器的检查测试包括安装检查和报文的检查测试:(1)应答器安装应符合下列要求:①应答器安装于轨枕中间,见图1。
②应答器中心与轨枕中心的偏移范围:±15mm。
③应答器表面与钢轨轨面的距离:93-193mm。
图1④应答器表面与钢轨轨面的水平度应满足表1、图2的要求:表1图2⑤有源应答器尾缆连接:将有源应答器的两根芯线通过接线盒与LEU电缆连接,S21应答器尾缆使用红黄两根芯线,其余2根无效。
传输信号为交流信号无极性要求。
如果是贯通地线,将有源应答器电缆屏蔽层、LEU电缆屏蔽层以及接线盒一起,与贯通地线连接;对于非贯通地线,应答器电缆屏蔽层与LEU电缆内屏蔽层连接在室内LEU端接地,屏蔽层不得与电缆接线盒连接;接地电阻不大于10Ω。
电缆接线盒应可靠接地,接地电阻不大于10Ω。
(2)使用报文读取工具(或试验车)读出无源应答器的报文,核对报文内容的正确性及与实际安装位置的一致性。
(3)使用报文读取工具读出有源应答器的默认报文,核对报文内容的正确性及与实际安装位置的一致性。
3.车站列控中心的检查测试:(1)列控中心的检查测试包括安装检查、报文检查及基本功能检查。
(2)按照《列控中心安装检查表》、《防雷和接地检查表》进行安装检查。
(3)按照《LEU及应答器检查表》、《系统工作检查表》、《对外通信接口检查表》、《CTC/TDCS临时限速检查表》、《进路号检查表》、《信号降级显示检查表》进行列控中心基本功能检查。
(4)报文检查分模拟状态下的检查和现场检查两个阶段。
1)模拟状态下的检查可使用现场列控中心或专门用于仿真测试的列控中心完成模拟状态下的检查。
列控中心供货商建立仿真测试环境,并提供全面的技术支持。
仿真测试平台如图3所示。
图3列控中心仿真测试平台可完成报文的检查测试,临时限速命令和初始化命令均在模拟CTC/TDCS上输入并下达,接发车进路信息在模拟联锁机上输入并下达。
