美的电磁炉TM-A13

格兰士电磁炉代码表II型电磁炉故障代码表（CXXA-X（X）P1II）“○”表示灭，“●”表示亮。

15分钟灯 30分钟灯 45分钟灯 60分钟灯数码显示故障原因●●●● E0 硬件故障●○○○ E1 IGBT超温○●○○ E2 电源过压●●○○ E3 电源欠压○○●○ E4 炉面传感器开路●○●○ E5 炉面传感器短路○●●○ E6 炉面超温●●●○ E7 IGBT传感器开路格兰士电磁炉代码表故障代码 HYP1\HNP1\HVP1\IMP1\JMP1系列(II型板) X1YP3\X8VP3\X6BP3系列E0 电路故障电路故障E1 IGBT超温无锅或锅具材料不合适E2 电源电压过高电源电压过高（250V）E3 电源电压过低电源电压过低（180V）E4 炉面传感器开路炉面传感器开路E5 炉面传感器短路炉面传感器短路E6 炉面超温炉面超温E7 IGBT传感器开路 IGBT传感器开路E8 IGBT传感器短路 IGBT传感器短路E9 电路故障 IGBT超温万和电磁炉故障对照表~~~100W灯E0 断路开路（主传感器坏）400W灯E5 短路（主传感器坏）800W灯E3 高压保护1200W灯E4 低压保护1500W灯E2 IGBT超温1900W灯E6 锅下超温美的电磁炉SF164/174/184/194/204/214对照表E01 断路（主传感器坏）E02 短路（主传感器坏）E03 高温（主传感器坏）E04 断路（散热片传感器坏）E05 短路（散热片传感器坏）E06 高温（散热片传感器坏）E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏康宝电磁炉故障对照表70度灯E1 电压过高或过低100度灯E2 锅底传感器开路、短路140度灯E3 IGBT传感器开路、短路170度灯E4 电压过大TCL电磁炉故障对照表E0 IGBT传感器开路E1 无锅E2 IGBT传感器短路、超温E3 电压过高E4 电压过低E5 锅底传感器开路、短路E6 锅超温（干烧保护格力电磁炉故障对照表E0 电压过低E1 电压过高E2 锅底传感器开路E3 锅底传感器短路E4 IGBT传感器开路、短路E5 锅超温（干烧保护）东菱电磁炉故障代码故障代码代码保护说明备注说明E0 无锅、或锅具材质不对保护检锅电路故障、E1 电路系统保护系统失灵、干扰故障E2 温度传感器失灵保护开路或短路故障E3 市电压过高保护市电压保护电路误动作故障E4 市电压过低保护市电压保护电路误动作故障E5 炉面温度过高保护炉面控温电路失控故障E6 IGBT功率管过温保护IBGT控温电路失控故障格兰士电磁炉代码表A方案的故障代码汇总（原方案CXXA-X（X）P1）E-0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落；E-1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转；E-2 或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落；E-3 或60分钟定时灯闪亮热敏电阻开路或损坏或是连接线脱落。

电磁炉故障代码大全美的电磁炉故障代码大全美的电磁炉SF164/174/184/194/204/214对照表断路（主传感器坏）E02 短路（主传感器坏）E03 高温（主传感器坏）断路（散热片传感器坏）E05 短路（散热片传感器坏）E06 高温（散热片传感器坏）低压保护E08 高压保护E10 干烧保护E11 主传感器坏美的电磁炉火力灯1 主传感器开路火力灯2 主传感器短路火力灯1、2 主传感器高温火力灯3 散热片传感器断路火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温火力灯1、2、3 电压工作保护火力灯4 高电压保护火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护美的电磁炉07新机（EP199/176/186/196/206）火力灯2. 3 闪炉内高温火力灯1. 4闪火力灯2. 4闪陶瓷板高温火力灯1. 2. 3 闪火力灯4闪电压高和低火力灯1 传感器火力灯2 传感器火力灯3 传感器火力灯1.3 传感器火力灯1.2.4 传感器美的电磁炉故障代码：无锅E1：电压低E2：电压高E3：炉面温度高E4：炉面温度传感器开路：IGBT温度过高或IGBT温度传感器开路E6：IGBT温度传感器开路E7：电流过大美的电磁炉故障代码主温控器热敏电阻开路E2 主温控器热敏电阻短路E3 主温控器热敏电阻高温管热敏电阻开路E5 IGBT管热敏电阻短路E6 IGBT管热敏电阻高温低压保护E8 高压保护EA 干烧保护管热敏电阻失效E0 检测不到锅（编辑：降落伞）美的电磁炉SF164/174/184/194/204/214对照表E01断路（主传感器坏）E02短路（主传感器坏）E03高温（主传感器坏）E04断路（散热片传感器坏）E05短路（散热片传感器坏）E06高温（散热片传感器坏）E07低压保护E08高压保护E10干烧保护E11主传感器坏美的电子磁炉EP181 EP201火力灯1主传感器开路火力灯2主传感器短路火力灯1、2主传感器高温火力灯3散热片传感器断路火力灯1、3散热片传感器短路火力灯2、3散热片传感器高温火力灯1、2、3电压工作保护火力灯4高电压保护火力灯2、4锅具干烧保护火力灯1、2、4传感器失效保护美的电磁炉07新机EP199/176/186/196/206火力灯2. 3 闪炉内高温火力灯1. 4闪火力灯2. 4闪陶瓷板高温火力灯1. 2. 3 闪火力灯4闪电压高和低火力灯1传感器火力灯2传感器火力灯3传感器火力灯1.3传感器火力灯1.2.4传感器美的电磁炉07新机SH1720/1820/1920/2020/2120/2220E6炉内高温E3 E10 EA陶瓷板高温E1 E2 E4 E5 E11 EB传感器美的电磁炉SF164/174/184/194/204/214对照表E01断路（主传感器坏）E02短路（主传感器坏）E03高温（主传感器坏）E04断路（散热片传感器坏）E05短路（散热片传感器坏）E06高温（散热片传感器坏）E07低压保护E08高压保护E10干烧保护E11主传感器坏美的电磁炉SF164/174/184/194/204/214对照表E01断路（主传感器坏）E02短路（主传感器坏）E03高温（主传感器坏）E04断路（散热片传感器坏）E05短路（散热片传感器坏）E06高温（散热片传感器坏）E07低压保护E08高压保护E10干烧保护E11主传感器坏美的电磁炉火力灯1主传感器开路火力灯2主传感器短路火力灯1、2主传感器高温火力灯3散热片传感器断路火力灯1、3散热片传感器短路火力灯2、3散热片传感器高温火力灯1、2、3电压工作保护火力灯4高电压保护火力灯2、4锅具干烧保护火力灯1、2、4传感器失效保护美的电磁炉故障代码E0：无锅E1：电压低E2：电压高E3：炉面温度高E4：炉面温度传感器开路E5：IGBT温度过高或IGBT温度传感器开路E6：IGBT温度传感器开路E7：电流过大美的电磁炉SF164/174/184/194/204/214对照表E01断路（主传感器坏）E02短路（主传感器坏）E03高温（主传感器坏）E04断路（散热片传感器坏）E05短路（散热片传感器坏）E06高温（散热片传感器坏）E07低压保护E08高压保护E10干烧保护E11主传感器坏美的电子磁炉EP181 EP201火力灯1主传感器开路火力灯2主传感器短路火力灯1、2主传感器高温火力灯3散热片传感器断路火力灯1、3散热片传感器短路火力灯2、3散热片传感器高温火力灯1、2、3电压工作保护火力灯4高电压保护火力灯2、4锅具干烧保护火力灯1、2、4传感器失效保护美的电磁炉07新机EP199/176/186/196/206火力灯2. 3 闪炉内高温火力灯1. 4闪火力灯2. 4闪陶瓷板高温火力灯1. 2. 3 闪火力灯4闪电压高和低火力灯1传感器火力灯2传感器火力灯3传感器火力灯1.3传感器火力灯1.2.4传感器美的电磁炉07新机SH1720/1820/1920/2020/2120/2220 E6炉内高温E3 E10 EA陶瓷板高温E1 E2 E4 E5 E11 EB传感器美的SY191故障代码代码含义E1主温控器热敏电阻开路E2主温控器热敏电阻短路E3主温控器热敏电阻高温E4IGBT管热敏电阻开路E5IGBT管热敏电阻短路E6IGBT管热敏电阻高温E7低压保护E8高压保护EA干烧保护ED IGBT管热敏电阻失效E0检测不到锅九阳19BE5电磁炉电路图及故障代码九阳电磁炉故障代码E0内部电路故障；E1无锅或锅具（材质、大小、形状、位置）不合适；E2机器内部散热不畅或机内温度传感器故障；E3电网电压过高；E4电网电压过低；E5陶瓷板温度传感器断裂；E6锅具发生干烧、锅具温度过高；E8机器内部潮湿或有脏物造成按键闭合。

电磁炉用集成电路LM339详解由于LM339应用广泛控制使用灵活等特点，所以被很多生产电磁炉的厂家选用，美的电磁炉也不例外。

美的电磁炉主电路板也均有运算放大器LM339。

在早期生产美的电磁炉电路中，就采用二片运算放大器LM339。

从04年后随着电磁炉新产品电路设计不断更新提高，电磁炉主电路板运算放大器LM339也改为单片电路，减少了整机造价成本。

（典型代表型号有：MC-PY18B、MC-EF197、MC-SY1913、MC-SY191B第二代、MC-EP201）等机型。

电磁炉，主电路用LM339是来控制、同步电压、振荡电路、高压保护电路、浪涌保护电路。

我们今天了解、掌握、LM339工作原理、及性能参数和特点。

明天在售后维修电磁炉中就能得心应手维修好各种电磁炉故障，避免少走弯路。

从中节省维修时间，从而提高维修速度、质量、效率、和维修水平。

LM339内部有四组电压比较器，自身电压从（+2V-+36V）均可设计选定使用。

比较器有“反相输入端”分别为：第4脚，第6脚，第8脚，第10脚：有“同相输入端”分别为：第5脚，第7脚，第9脚，第11脚：有“输出端”分别为：第1脚，第2脚，第13脚，第14脚：（第12脚为负极接地端，第3脚为正极电源接整机电源+18V端）。

每个比较器“反相输入端”用“-”表示：“同相输入端”用：“+”表示：和一个输出端。

当+端电位高于，“-端时”输出端截止（输出端开路）。

当-端电位高于，“+端时”输出端翻转，使输出端变为低电位（输出端饱和）。

下面以维修美的MC—SY1913电磁炉为例：一、“浪涌”保护电路故障维修：测比较器LM339第1脚输出端为高电平+4.5V为正常，若为低电平时，应测LM339第7脚同相输入端对地+2.1V电压为正常，当电压偏低、或0电压时，则电阻R22变值、或开路损坏。

若测LM339第7脚同相输入端对地电压、电阻R22均正常时，测LM339第6脚反相输入端对地+1.9V电压为正常。

目录电磁炉故障初步判断 (1)电磁炉的维修技巧 (2)电磁炉电路部的分检修流程 (3)苏泊尔电磁炉维修 (3)修电磁炉常用的假负载和保护措施 (4)电磁炉指示灯亮报警不加热或断续加热的维修 (4)了解LM339快捷维修美的电磁炉 (5)美的电磁炉PSY18B故障代码E05分析与维修 (6)美的MC-PY18B电磁炉电路故障分析 (6)美的电磁炉炒菜停止加热的维修 (10)如何防止屡烧IGBT管 (10)富士宝电磁炉故障代码 (10)九阳电磁炉故障代码 (11)电磁炉屡损IGBT功率管的八大因素 (11)电磁炉的原理与维修 (12)电磁炉维修资料 (14)电磁炉怕IGBT烧管的维修经验 (14)美的电磁炉常见故障现象 (14)电磁炉场效应率管的代换 (15)杂版电磁炉维修一例 (16)MC-PF10E电磁炉维修手册 (16)电磁炉故障初步判断当电磁炉发生故障时，或故障电磁炉维修更换元器件后，最好不要直接通电测试，以免再次发生爆机（IGBT击穿）现象，应通过上图所示的测试台来初步判断电磁炉故障。

具体步骤如下：1、电磁炉未插入插座前，先将开关“K”置于关的位置，再将电磁炉插入插座。

2、如果电流表指示为零，200W灯泡不发光，电磁炉无蜂鸣声，电扇不转，表明电路不通，检查熔丝，若熔丝正常，说明电磁炉主回路断路，作进一步检查。

3、如果电流表指示接近1A，200W灯泡正常发光，表明电磁炉内部有严重短路故障，常见的是机内电源电路部分短路，检查压敏电阻，滤波电容、桥整、阻尼二极体、IGBT、是否击穿短路。

4、如果电流表指示小于1A、大于0.5A，200W灯泡较亮，表明电磁炉内部局部有短路故障，常见的是整流电路、变换输出电路元件有漏电等故障。

5、如果电流表指示为50mA左右，200W灯泡不发光，表明电磁炉空载正常，可合上开关“K”作其他性能测试。

附：一、电磁炉主要元器件性能判断简单方法：1、IGBT：首先，把大散热片从主基板上卸下，用万用表的通、断档，两两相测，都为无穷大，则合格，反之有任一两脚相测为0时，则IGBT击穿损坏。

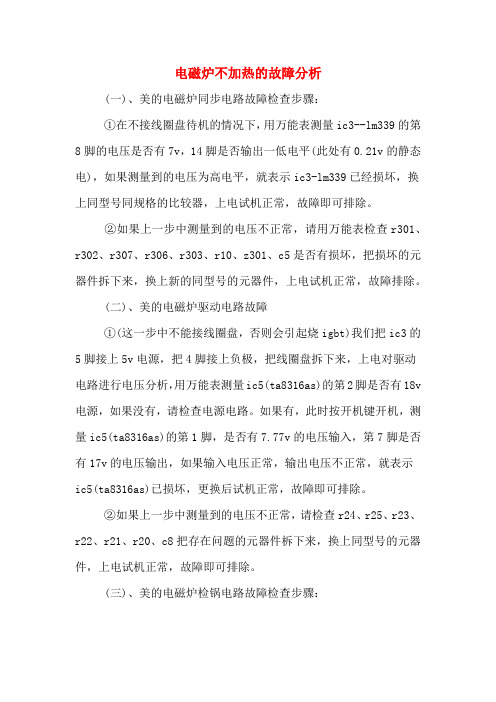

电磁炉不加热的故障分析(一)、美的电磁炉同步电路故障检查步骤：①在不接线圈盘待机的情况下，用万能表测量ic3--lm339的第8脚的电压是否有7v，14脚是否输出一低电平(此处有0.21v的静态电)，如果测量到的电压为高电平，就表示ic3-lm339已经损坏，换上同型号同规格的比较器，上电试机正常，故障即可排除。

②如果上一步中测量到的电压不正常，请用万能表检查r301、r302、r307、r306、r303、r10、z301、c5是否有损坏，把损坏的元器件拆下来，换上新的同型号的元器件，上电试机正常，故障排除。

(二)、美的电磁炉驱动电路故障①(这一步中不能接线圈盘，否则会引起烧igbt)我们把ic3的5脚接上5v电源，把4脚接上负极，把线圈盘拆下来，上电对驱动电路进行电压分析，用万能表测量ic5(ta8316as)的第2脚是否有18v 电源，如果没有，请检查电源电路。

如果有，此时按开机键开机，测量ic5(ta8316as)的第1脚，是否有7.77v的电压输入，第7脚是否有17v的电压输出，如果输入电压正常，输出电压不正常，就表示ic5(ta8316as)已损坏，更换后试机正常，故障即可排除。

②如果上一步中测量到的电压不正常，请检查r24、r25、r23、r22、r21、r20、c8把存在问题的元器件柝下来，换上同型号的元器件，上电试机正常，故障即可排除。

(三)、美的电磁炉检锅电路故障检查步骤：①先检查锅具直径是否与要求一致，请用md专用锅具，检查两个接线端子是否松动。

②上电在待机的情况下测量ic4--lm393的第2、3脚的电压，2脚是否大于3脚(2脚7.33v，3脚2.49v)，如果不是，请到同步电路中检查。

如果是，测量主控ic的20脚是否有一低电平，如果是高电平，说明ic2已坏，更换后试机正常，故障即可排除。

如果测量到主ic的20脚为低电平，断电把线圈盘拆下来，再测量主ic的20脚电压，如果为高电平，而故障没有排除，就表示主ic已损坏。

收集的电磁炉故障代码查询大全在电磁炉维修中，出现故障代码占有相当大的比例，若在没有查明故障原因的情况下贸然更换元件会引起再次损坏，有了代码有可能一针见血，达到事倍功半的效果，提高维修效率，最主要是米米进袋也快了。

个人在电磁炉的维修中经过不断搜索与记录，收集出大部分电磁炉故障代码，现整理成稿，供同行参考：一、美的电磁炉SF164/174/184/194/204/214故障码查询E01 断路（主传感器坏）E02 短路（主传感器坏）E03 高温（主传感器坏）E04 断路（散热片传感器坏）E05 短路（散热片传感器坏）E06 高温（散热片传感器坏）E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏二、美的电子磁炉EP181 EP201故障码查询火力灯1 主传感器开路火力灯2 主传感器短路火力灯1、2 主传感器高温火力灯3 散热片传感器断路火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温火力灯1、2、3 电压工作维护火力灯4 高电压保护火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护三、美的电磁炉EP199/176/186/196/206故障码查询火力灯2、 3 闪炉内高温火力灯1、 4闪火力灯；2、 4闪陶瓷板高温火力灯1、 2、3 闪；火力灯4闪电压高和低火力灯1 传感器火力灯2 传感器火力灯3 传感器火力灯1、3 传感器火力灯1、2、4 传感器SH1720/1820/1920/2020/2120/2220故障码查询E6 炉内高温E3 E10 EA 陶瓷板高温E1 E2 E4 E5 E11 EB 传感器四、康宝电磁炉故障码查询E1 电压过高或过低；70度灯闪E2 锅底传感器开路、短路；100度灯闪E3 IGBT传感器开路、短路；140度灯闪E4 电压过大；170度灯闪五、TCL电磁炉故障码查询E0 IGBT传感器开路E1 无锅E2 IGBT传感器短路、超温E3 电压过高E4 电压过低E5 锅底传感器开路、短路E6 锅超温（干烧保护）六、格力电磁炉故障码查询E0 电压过低E1 电压过高E2 锅底传感器开路E3 锅底传感器短路E4 IGBT传感器开路、短路E5 锅超温（干烧保护）七、格兰士故障码查询A、方案是 CXXA-X（X）P1E0 或15分钟定时灯闪亮电源电压过低造成电机转速过慢或电机风叶脱落；E1 或30分钟定时灯闪亮电源电压过高造成电机转速过快或电机卡转；E2 或45分钟定时灯闪亮机器内部散热器温度过高或温控器插座脱落；E3 或60分钟定时灯闪亮热敏电阻开路或破坏或是衔接线脱落。

美的电磁炉，控制面板正常，有检锅，功率调节显示正常但无功率变化。

带了间歇性加热，再不停的不间断的按增加功率和减少功率键，电磁炉方可继续加热功率稳定，你停止按键它表现功率不足并且间歇加热。

请问怎么维修？本人非专业维修人士检查结果：经检查在温度10-20度的时候，炉面热敏电阻约200K左右。

受潮情况估计不是，本人换过2UF、0.33UF等3个大个头电容。

其他的小点解电容检测过一部分，更换均无解决问题。

电阻也更换过一个，其他电阻经检查没有发现有短路的电阻。

小电阻均阻值正常，大电阻阻值都很大，影响可能不是很大。

所以我估计电阻问题不是很大。

开始是我觉得是因为所有2极管又个别损坏导致交流电半不稳定供电，但是经检查全部正常。

注意：间歇性加热同时导致风扇也是间歇性启动，关机后风扇也立即停机不会继续转动散热。

停机后，立即打开感受里面温度变化，发现散热板与炉面线圈温度较高外，也没发现其他元件发热异常。

现在我很疑惑，因为新人，没有分悬赏，只能找大家帮帮忙。

最佳答案当电磁炉出现“断续加热”故障时，故障范围一般多为：主电源整流供电电路+305V、电流检测电路、同路电压比较电路、及电磁炉控制板电路等元器件受损时。

同时应考虑客户在使用电磁炉时，因用力过猛按启动开关，造成控制电路板元器件焊点脱焊，或造成电路断线受损。

均导致出现以上故障。

维修方法在有配件条件下，可先更新换上控制板进行试机，若电磁炉试机正常，则控制板损坏应维修、或更换。

若电磁炉试机后故障未排除，则故障在主电路板应继续维修、或更换。

为了分清和缩小故障潜在范围，也为了节约维修时间提高维修的质量，故采用以上替代方法进行替代维修。

一、电源供电电路的维修；用500型三用表直流电压500V档，测整流桥直流脉动对地+305V电压为正常。

当电压偏低至+205V时，一般多为虑波电容器C4（5μF/275V）失效、或开路。

若整流桥正向电阻变大、或失效时，均造成电磁炉出现“断续加热”故障。

目录一绪论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二电磁炉系统分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22.1 电磁炉的发展．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22.2 电磁炉的特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32.3 电磁炉的结构及工作原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4三电磁炉特殊元器件介绍．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43.1 陶瓷板．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43.2 加热线圈．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．53.3 高频大功率晶体管（IGBT）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．5四典型电磁炉电路分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．64.1 美的EY181型电磁炉电路分析．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．64.2 部分维修资料．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．194.3 电磁炉主控电路附图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22五电磁炉的安全使用及日常保养．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23六论文总结．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 七结束语．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25八参考文献．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26美的EY181型电磁炉电路分析摘要：本文主要对美的EY181电磁炉的工作原理，元器件，电路，检修以及电磁炉对人体健康是否有影像方面等做了详细的介绍，另外也简单介绍了电磁炉的发展史，以让大家更加了解电磁炉更好的利用电磁炉，达到方便我们日常生活的目的。

美的电磁炉故障代码大全美的电磁炉SF164/174/184/194/204/214对照表断路（主传感器坏） E02 短路（主传感器坏） E03 高温（主传感器坏）断路（散热片传感器坏） E05 短路（散热片传感器坏） E06 高温（散热片传感器坏）低压保护 E08 高压保护 E10 干烧保护 E11 主传感器坏美的电磁炉火力灯1 主传感器开路火力灯2 主传感器短路火力灯1、2 主传感器高温火力灯3 散热片传感器断路火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温火力灯1、2、3 电压工作保护火力灯4 高电压保护火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护美的电磁炉07新机（EP199/176/186/196/206）火力灯2. 3 闪炉高温火力灯1. 4闪火力灯2. 4闪瓷板高温火力灯1. 2. 3 闪火力灯4闪电压高和低火力灯1 传感器火力灯2 传感器火力灯3 传感器火力灯1.3 传感器火力灯1.2.4 传感器美的电磁炉故障代码：无锅 E1：电压低 E2：电压高 E3：炉面温度高 E4：炉面温度传感器开路：IGBT温度过高或IGBT温度传感器开路 E6：IGBT温度传感器开路 E7：电流过大美的电磁炉故障代码主温控器热敏电阻开路 E2 主温控器热敏电阻短路 E3 主温控器热敏电阻高温管热敏电阻开路 E5 IGBT管热敏电阻短路 E6 IGBT管热敏电阻高温低压保护 E8 高压保护 EA 干烧保护管热敏电阻失效 E0 检测不到锅（编辑：降落伞）美的电磁炉SF164/174/184/194/204/214对照表E01 断路（主传感器坏）E02 短路（主传感器坏）E03 高温（主传感器坏）E04 断路（散热片传感器坏）E05 短路（散热片传感器坏）E06 高温（散热片传感器坏）E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏美的电子磁炉EP181 EP201火力灯1 主传感器开路火力灯2 主传感器短路火力灯1、2 主传感器高温火力灯3 散热片传感器断路火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温火力灯1、2、3 电压工作保护火力灯4 高电压保护火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护美的电磁炉07新机EP199/176/186/196/206火力灯2. 3 闪炉高温火力灯1. 4闪火力灯2. 4闪瓷板高温火力灯1. 2. 3 闪火力灯4闪电压高和低火力灯1 传感器火力灯2 传感器火力灯3 传感器火力灯1.3 传感器火力灯1.2.4 传感器美的电磁炉07新机SH1720/1820/1920/2020/2120/2220 E6 炉高温E3 E10 EA 瓷板高温E1 E2 E4 E5 E11 EB 传感器美的电磁炉SF164/174/184/194/204/214对照表E01 断路（主传感器坏）E02 短路（主传感器坏）E03 高温（主传感器坏）E04 断路（散热片传感器坏）E05 短路（散热片传感器坏）E06 高温（散热片传感器坏）E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏美的电磁炉SF164/174/184/194/204/214对照表E01 断路（主传感器坏）E02 短路（主传感器坏）E03 高温（主传感器坏）E04 断路（散热片传感器坏）E05 短路（散热片传感器坏）E06 高温（散热片传感器坏）E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏美的电磁炉火力灯1 主传感器开路火力灯2 主传感器短路火力灯1、2 主传感器高温火力灯3 散热片传感器断路火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温火力灯1、2、3 电压工作保护火力灯4 高电压保护火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护美的电磁炉故障代码E0：无锅E1：电压低E2：电压高E3：炉面温度高E4：炉面温度传感器开路E5：IGBT温度过高或IGBT温度传感器开路E6：IGBT温度传感器开路E7：电流过大美的电磁炉SF164/174/184/194/204/214对照表E01 断路（主传感器坏）E02 短路（主传感器坏）E03 高温（主传感器坏）E04 断路（散热片传感器坏）E05 短路（散热片传感器坏）E06 高温（散热片传感器坏）E07 低压保护E08 高压保护E10 干烧保护E11 主传感器坏美的电子磁炉EP181 EP201火力灯1 主传感器开路火力灯2 主传感器短路火力灯1、2 主传感器高温火力灯3 散热片传感器断路火力灯1、3 散热片传感器短路火力灯2、3 散热片传感器高温火力灯1、2、3 电压工作保护火力灯4 高电压保护火力灯2、4 锅具干烧保护火力灯1、2、4 传感器失效保护美的电磁炉07新机 EP199/176/186/196/206火力灯2. 3 闪炉高温火力灯1. 4闪火力灯2. 4闪瓷板高温火力灯1. 2. 3 闪火力灯4闪电压高和低火力灯1 传感器火力灯2 传感器火力灯3 传感器火力灯1.3 传感器火力灯1.2.4 传感器美的电磁炉07新机 SH1720/1820/1920/2020/2120/2220 E6 炉高温E3 E10 EA 瓷板高温E1 E2 E4 E5 E11 EB 传感器美的SY191故障代码代码含义E1 主温控器热敏电阻开路E2 主温控器热敏电阻短路E3 主温控器热敏电阻高温E4 IGBT管热敏电阻开路E5 IGBT管热敏电阻短路E6 IGBT管热敏电阻高温E7 低压保护E8 高压保护EA 干烧保护ED IGBT管热敏电阻失效E0 检测不到锅九阳19BE5电磁炉电路图及故障代码九阳电磁炉故障代码E0部电路故障；E1无锅或锅具（材质、大小、形状、位置）不合适；E2机器部散热不畅或机温度传感器故障；E3电网电压过高；E4电网电压过低；E5瓷板温度传感器断裂；E6锅具发生干烧、锅具温度过高；E8机器部潮湿或有脏物造成按键闭合。
