钢厂热轧线施工组织设计方案钢厂热轧线是钢铁行业中一个重要的生产工艺流程，其施工组织设计方案的合理性和科学性对于保证生产安全和生产效率至关重要。

以下是一个钢厂热轧线施工组织设计方案，详细说明施工流程、施工队伍配置、施工计划和施工监控措施等。

一、施工流程1.前期准备：包括准备资料、安排施工队伍和设备、确定施工周期等。

2.场地准备：清除施工区域内的障碍物和杂草，确保施工现场的平整和干净。

3.设备安装：按照设计要求，安装相关设备，如热轧机、冷却设备等。

4.管线布置：根据设计要求，按照合理布局和连接方式进行管线布置。

5.施工工艺操作：按照工艺流程要求，依次进行压力、温度、速度等参数的调节和设定。

6.试生产和调试：在施工完成后，进行试生产和设备调试，确保设备正常运行和产品质量稳定。

7.收尾工作：清理施工现场，整理设备和工具，进行施工记录和验收工作。

二、施工队伍配置1.项目经理：负责项目的全面管理和协调工作。

3.施工队伍：根据施工规模和工期确定施工人员数量和类型，包括钢结构安装人员、设备安装人员、电气工程师、管道工程师等。

4.安全监督员：负责施工现场的安全管理和监督。

5.质量监督员：负责施工过程中的质量控制和监督。

6.协调员：负责施工过程中的协调和沟通工作。

三、施工计划1.编制施工进度计划：根据项目需求和施工资源，制定施工进度计划，包括工作量、工期、人力、物资等。

2.制定分项计划：根据施工进度计划，制定每个施工阶段的具体分项计划，明确每个阶段的施工目标和工作重点。

3.调整计划：根据实际施工情况，及时调整施工计划，确保施工进度和工期的合理性和准确性。

四、施工监控措施1.安全监控：设立安全监控点，定期进行安全巡查和隐患排查，及时采取措施消除安全隐患，并保障施工现场的安全。

2.质量监控：建立质量检查机制，检查施工过程中的质量控制和符合性，及时纠正不合格的施工质量问题。

3.进度监控：通过现场巡查和沟通，掌握施工进度情况，及时调整施工计划，确保施工进度的准确性和合理性。

热轧线机的工作原理热轧线机是一种通过加热和连续轧制金属坯料（如钢坯）来生产热轧产品的设备。

它是热轧工艺流程的关键设备之一，广泛应用于冶金、建筑、汽车、航空航天等行业。

热轧线机的工作原理可以分为以下几个步骤：1. 钢坯装载和定位：首先，钢坯被从储存区域使用机器手臂或起钩机械装载到轧机进料台上，并进行准确的定位，以保证后续工艺的正常进行。

2. 钢坯加热：加热炉通过燃烧燃料加热，在一定的时间和温度条件下，将钢坯加热到所需的轧制温度。

加热的目的是消除钢坯中的组织缺陷，增加可变形性，以便进行后续的轧制操作。

3. 精轧：经过加热的钢坯被送入轧机的下辊和上辊之间，通过连续的轧制，使钢坯的截面和长度得到减小，达到所需的规格。

轧制过程中，轧机的下辊和上辊通过液压或电动机驱动，对钢坯施加一定的压力，使其发生塑性变形。

4. 管坯形成：在轧制过程中，钢坯的形状逐渐变得扁平，待轧制到一定程度后，通过剪切装置将其剪断。

根据不同产品的需求，可以采用不同的剪断方式，如液压剪切、机械剪切等。

5. 冷却：管坯经过轧制和剪断后，温度较高，需要经过冷却来降温。

冷却可以采用空冷或水冷方式，以确保管坯在适当的温度下进行进一步的冷加工。

6. 标定和定尺：经过冷却后的管坯需要进行标定和定尺。

标定是通过机械装置将管坯的表面进行标记，以便后续的加工和区分。

定尺是根据产品的要求，使用切割机对管坯进行定尺加工，得到所需长度的热轧产品。

7. 成品输送和堆垛：经过标定和定尺的热轧产品经过输送设备运送到堆垛区域，并按照一定的堆垛方式进行堆放，以便后续的包装和出厂。

总体来说，热轧线机通过加热和轧制钢坯，实现了对钢坯的形状和尺寸的改变。

它具有自动化程度高、生产效率高、产品质量稳定等优点，能够满足不同行业对热轧产品的需求。

同时，热轧线机的工作原理也可以根据不同产品的要求进行调整和优化，以达到更好的加工效果。

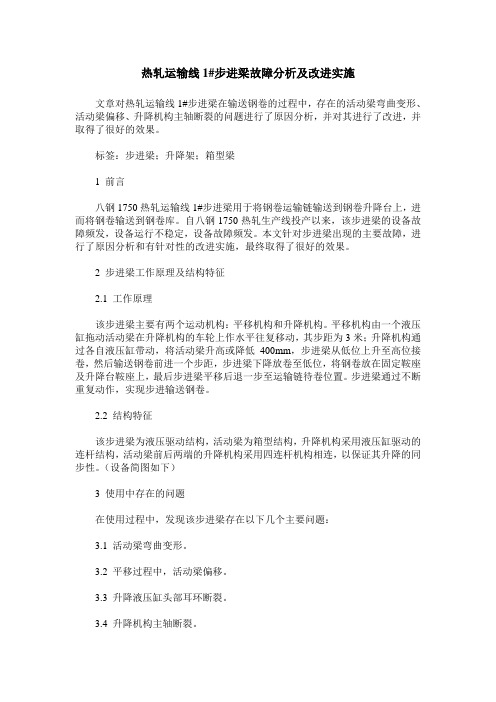

热轧运输线1#步进梁故障分析及改进实施文章对热轧运输线1#步进梁在输送钢卷的过程中，存在的活动梁弯曲变形、活动梁偏移、升降机构主轴断裂的问题进行了原因分析，并对其进行了改进，并取得了很好的效果。

标签：步进梁；升降架；箱型梁1 前言八钢1750热轧运输线1#步进梁用于将钢卷运输链输送到钢卷升降台上，进而将钢卷输送到钢卷库。

自八钢1750热轧生产线投产以来，该步进梁的设备故障频发，设备运行不稳定，设备故障频发。

本文针对步进梁出现的主要故障，进行了原因分析和有针对性的改进实施，最终取得了很好的效果。

2 步进梁工作原理及结构特征2.1 工作原理该步进梁主要有两个运动机构：平移机构和升降机构。

平移机构由一个液压缸拖动活动梁在升降机构的车轮上作水平往复移动，其步距为3米；升降机构通过各自液压缸带动，将活动梁升高或降低400mm，步进梁从低位上升至高位接卷，然后输送钢卷前进一个步距，步进梁下降放卷至低位，将钢卷放在固定鞍座及升降台鞍座上，最后步进梁平移后退一步至运输链待卷位置。

步进梁通过不断重复动作，实现步进输送钢卷。

2.2 结构特征该步进梁为液压驱动结构，活动梁为箱型结构，升降机构采用液压缸驱动的连杆结构，活动梁前后两端的升降机构采用四连杆机构相连，以保证其升降的同步性。

（设备简图如下）3 使用中存在的问题在使用过程中，发现该步进梁存在以下几个主要问题：3.1 活动梁弯曲变形。

3.2 平移过程中，活动梁偏移。

3.3 升降液压缸头部耳环断裂。

3.4 升降机构主轴断裂。

4 原因分析及改进措施4.1 针对活动梁弯曲变形的问题，分析原因活动梁是箱型空腹结构，工作时输送的钢卷温度很高，一般在500℃左右，在输送钢卷的过程中由于活动梁上下温差达200℃左右，根据碳钢的线性膨胀率计算公式，可以计算出活动梁上下钢板的膨胀数值相差40mm，因此导致活动梁弯曲变形。

改进措施：利用活动梁的箱型空腹结构，在活动梁箱体内架设一根压缩空气管，通过压缩空气带走活动梁的热量，达到降温作用，防止活动梁因上下温差过大而出现的弯曲变形。

邯钢mm热轧生产线轧制节奏的分析及优化邯钢mm热轧生产线作为中国钢铁厂商之一，一直致力于提高生产效率和产品质量。

热轧生产线是邯钢mm主要的生产部门之一，也是钢材生产的核心流程之一。

但是，由于生产条件和工艺的限制，热轧生产线轧制节奏的分析和优化变得尤为重要。

本文将对邯钢mm热轧生产线的轧制节奏进行分析，并提出一些优化建议。

一、热轧生产线轧制节奏分析1.生产线概述邯钢mm热轧生产线主要生产各种规格的铸坯和钢材，主要设备包括鼻架、四辊轧机、热剪机、冷卷机等。

该生产线按照生产流程将铸坯加工成钢材。

2.节奏分析邯钢mm热轧生产线轧制节奏的优化主要是基于四辊轧机的节奏进行分析和改进。

四辊轧机是热轧生产线的核心设备，负责对钢坯进行轧制、整形和调整。

其轧制节奏对整个生产线的生产率和质量起着至关重要的作用。

在实际生产中，四辊轧机的轧制节奏与钢坯的温度、尺寸、宽度、厚度、材质和轧制工艺等因素密切相关。

在轧制过程中，四辊轧机的辊筒在高速旋转的同时，将钢坯进行成型和调整，使其得以达到设计要求。

由于钢坯的物理特性复杂，加工过程中易受外界因素的影响，四辊轧机的轧制节奏需要按照具体情况进行调整，以保证生产线的生产效率和产品质量。

在实际生产中，邯钢mm热轧生产线的轧制节奏主要表现在以下几个方面：（1）辊轴转速和逆向转速调整：辊轴转速和逆向转速决定了钢材的厚度和宽度。

在实际生产中，辊轴转速和逆向转速需要根据钢坯的尺寸、宽度和厚度等因素进行调整，以达到所需的钢材尺寸和厚度。

（2）调整轧制间隙：轧制间隙直接影响轧制效果和钢材的表面质量。

在实际生产中，轧制间隙需要根据钢坯的尺寸、宽度和厚度等因素进行调整，以保证钢材表面的质量和细节。

（3）调整辊轴位置：辊轴位置决定了钢坯的轧制路径和轧制力量。

在实际生产中，辊轴位置需要根据钢坯的物理属性和轧制工艺进行调整，以保证整个轧制过程的稳定性和效率。

（4）调整辊筒表面温度：辊筒表面温度对轧制效果和钢材表面的质量有着重要的影响。

热轧带钢生产线及设备的设计论文热轧带钢是一种重要的金属材料，广泛应用于汽车制造、机械制造、建筑等领域。

为了提高带钢的质量和生产效率，热轧带钢生产线的设计和设备选择至关重要。

本文将从线材预处理、热轧工艺、冷却控制、卷取整平等方面对热轧带钢生产线及设备进行设计。

首先，线材预处理是热轧带钢生产线的第一步，该工艺主要包括除锈、清洗、切割等工序。

为了保证带钢的表面质量，预处理设备应选择高效、耐磨、易维护的设备，并且定期对设备进行检修和保养，以确保设备的正常运行。

其次，热轧工艺是热轧带钢生产线的核心工艺，通过热轧设备对预处理后的线材进行加热、轧制和加工。

这里需要选择高效、能耗低、产能高的热轧设备，以满足大规模生产的需求。

同时，为了保证带钢的尺寸精度和表面质量，需要采用先进的辊道设计和轧辊质量控制技术。

冷却控制是热轧带钢生产线的关键工艺之一，通过冷却设备对热轧后的带钢进行快速冷却，以控制带钢的组织结构和性能。

这里需要选择高效、稳定、可调节的冷却设备，并且根据带钢的规格和要求，合理设计冷却工艺参数，确保带钢的质量和性能。

最后，卷取整平是热轧带钢生产线的最后一道工序，通过卷取整平设备对带钢进行整平、切边和卷取，以满足市场需求。

这里需要选择高精度、快速可靠的卷取整平设备，并且根据市场需求和产品规格，合理设计设备工艺参数，确保产品的尺寸精度和表面质量。

综上所述，热轧带钢生产线及设备的设计需要充分考虑线材预处理、热轧工艺、冷却控制、卷取整平等因素，选择合适的设备和工艺参数，以保障带钢的质量和生产效率。

希望本文的研究能够对热轧带钢生产线的设计和设备选择提供一定的指导和参考。

热轧带钢生产线及设备的设计需要综合考虑多个因素，包括原材料质量、生产工艺、设备性能和工艺参数等。

在原材料的选择上，需要考虑钢种的适用性、含碳量和成分均匀性，以确保带钢的机械性能和化学成分符合要求。

在生产工艺方面，需要根据原材料的性能和要求，合理设计热轧工艺、冷却控制和整平工艺，以保证带钢的尺寸精度和表面质量。

包钢2250mm热轧生产线工艺流程1. 原料准备在热轧生产线上，主要的原料是热轧坯和燃料。

热轧坯是通过连铸机将液态钢浇铸成坯，在坯料冷却后送至热轧车间。

燃料主要是煤炭、焦炭和焦粉，用于热轧炉的加热。

2. 热轧工艺热轧工艺是将热轧坯通过一系列的轧制工序，使其形成所需的钢材产品。

热轧工艺包括加热、粗轧、精轧、冷却等工序。

加热：热轧坯进入炉内进行加热，将坯料加热至适合热轧的温度，以便于后续的轧制工序。

粗轧：加热后的坯料通过粗轧机进行轧制，将坯料压制成厚度适中的钢板。

精轧：粗轧后的钢板再经过精轧机进行轧制，使其变得更加平整、光滑，并且使钢材的厚度更加精确。

冷却：经过精轧后的钢板，通过冷却设备，迅速冷却至室温，以获得理想的组织和性能。

3. 质量控制热轧生产线上的质量控制是非常重要的，其关键是控制热轧工艺中的各项参数，以确保生产出合格的产品。

温度控制：热轧时，通过监测和控制炉内温度，保证钢坯达到理想的热轧温度，确保热轧过程中的均匀性。

轧制力控制：通过控制轧机的轧制力和速度，保证轧制过程中的稳定性，避免产生过大的轧制应力，保证产品的表面光洁度和尺寸精度。

冷却控制：通过控制冷却设备，保证产品的冷却速度和温度均匀性，确保产品的组织和性能达到要求。

4. 辅助设备热轧生产线上还配备了各种辅助设备，如切割机、卷取机、探伤机等，用于对热轧钢材进行后续加工和检测。

切割机：用于将热轧钢板切割成所需的长度和宽度。

卷取机：用于将热轧钢板卷取成卷材，以便于运输和储存。

探伤机：用于对热轧钢材进行探伤，检测产品的质量和表面缺陷。

5. 成品检验最后，热轧钢材经过生产线上的各项工艺后，需要进行全面的成品检验，以确保产品的质量符合要求。

尺寸检验：通过测量设备对产品的尺寸精度进行检验。

化学成分检验：通过化学分析仪器对产品的化学成分进行检验。

机械性能检验：通过拉伸试验、冲击试验等手段对产品的机械性能进行检验。

表面质量检验：通过目视和仪器检测对产品表面质量进行检验。

1条950mm热轧中宽带钢生产线1 简介1条950mm热轧中宽带钢生产线，工程总投资6亿元，年产1.0～1O.Omm×350～800mm的普碳钢、优质碳结钢和低合金钢带卷80～100万t。

车间采用紧凑式布置，从加热炉中心线到l号卷取机中心线距离仅268.7m，厂房分为钢坯跨(24m)、主轧跨(30nn)、成品跨(21m)及加热炉跨(30m)，总建筑面积近25000m2。

2 主要工艺设备2.1 加热炉因主要生产普碳钢、优质碳结钢和低合金钢，为节约投资，选择端进端出4段连续推钢式加热炉(步进炉比推钢炉投资高60%以上)。

加热炉有效尺寸10.8m×28.0m；燃料为天然气、高炉与焦炉混合煤气；炉子热装产量160t／h。

2.2 粗轧除鳞箱粗轧除鳞箱位于出炉辊道后4m的位置，主要用于去除炉生氧化铁皮。

设有上、下集管共4根，带整流子高压喷嘴共36个，喷嘴出口压力为18MPa。

2.3 立辊轧机E1和粗轧机R1立辊轧机El 和粗轧机R1呈一体化布置。

E1最大轧制力达1500kN，最大轧制力矩为150kN·m，最大侧压量为50mm(双侧)。

R1为二辊可逆式轧机，最大轧制力20000kN，最大轧制力矩2×500kN·m，最大轧制速度5.Om/s。

粗轧出口中间坯厚度为17、25、30mm，开轧温度1150～1200℃，采用梯形速度制度，遵循低速咬人、高速轧钢、低速抛钢的原则。

2.4 热卷箱为了生产最薄为1.Omm的薄规格带钢，该线采用了1台双工位热卷箱。

其技术参数为：钢卷内径(φ650±φ30)mm，钢卷外径φ1200～φ1800mm，穿带速度2.0～2.5m／s，最大卷取速度5.Om／s，夹送辊最大开口度220mm，移送臂回转半径1120mm。

热卷箱与R1粗轧机的最后一道可形成连轧连卷，其运行速度随带坯的位置不同而采取不同的基准，随着速度基准的改变，热卷箱各辊子及附属辊道的速度也以一定的超前(或滞后)进行相应的调整。

包钢2250mm热轧生产线工艺流程包钢2250mm热轧生产线是包钢集团的核心生产线之一，是我国最大的热轧生产线之一。

该生产线采用了先进的设备和工艺，生产出的热轧钢材具有优良的性能和质量，广泛应用于汽车制造、船舶建造、桥梁建设等领域。

下面将介绍该生产线的工艺流程及关键步骤。

1.原材料准备热轧生产线的原材料主要包括钢坯和炼钢废钢。

钢坯是生产热轧钢材的主要原料，而炼钢废钢则是通过回收再利用的方式，减少了对资源的消耗。

在原材料准备阶段，需要对原料进行质量检验和分类，确保生产过程中的材料质量符合要求。

2.预处理工序预处理工序包括热连轧机、脱碳器、除氧器和精轧机等设备。

在这些设备的作用下，钢坯经过预热、除氧、脱碳等处理，使得钢坯的组织结构更加均匀，为后续的轧制作好准备。

3.轧制工序轧制是热轧生产线的核心环节，主要包括粗轧和精轧两个阶段。

在粗轧阶段，钢坯经过多道辊轧制机的加工，逐渐压缩并延展成所需的厚度和宽度。

而在精轧阶段，钢坯经过连轧机，进一步加工成所需的厚度和宽度，同时还可以对钢材表面进行处理，提高其光亮度和平整度。

4.冷却工序经过轧制的钢材温度较高，需要经过冷却设备进行降温处理。

通过水冷却系统，将热轧钢材迅速降温到室温以下，使得钢材结构更加稳定，避免因温度过高而导致的变形和开裂。

5.整理工序整理工序包括切割、打边、去除碳化物等步骤，将钢板切割成所需的尺寸和形状，同时对钢材表面进行清理和整理，确保其表面平整光滑。

6.质量检测在热轧生产线的每个环节都需要进行质量检测，包括物理性能测试、化学成分分析、尺寸和外观检查等。

只有通过了严格的质量检测，才能确保生产出的热轧钢材达到客户的要求。

总的来说，包钢2250mm热轧生产线工艺流程经过原材料准备、预处理、轧制、冷却、整理和质量检测等关键步骤，实现了从原材料到成品的全过程控制。

采用先进的设备和工艺，确保生产出的热轧钢材具有优良的性能和质量，满足了市场的需求。

同时，在生产过程中，还注重了资源回收和环保治理，确保了生产的可持续发展。
