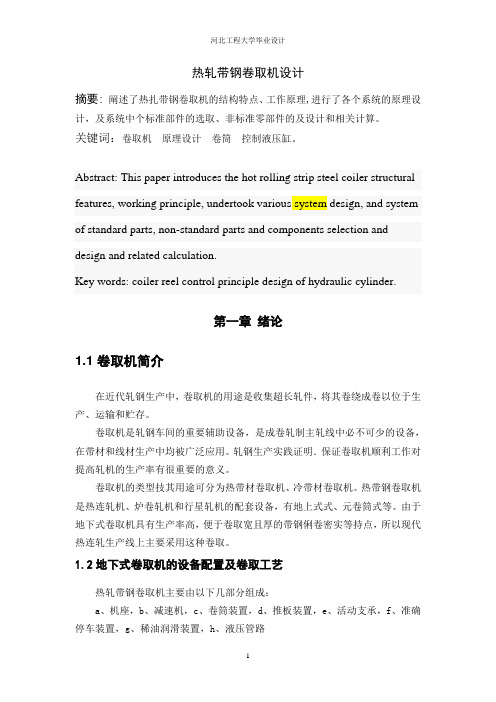

热轧带钢卷取机设计
热轧带钢卷取机设计摘要:阐述了热扎带钢卷取机的结构特点、工作原理,进行了各个系统的原理设计，及系统中个标准部件的选取、非标准零部件的及设计和相关计算。
关键词：卷取机原理设计卷筒控制液压缸。
Abstract: This paper introduces the hot rolling strip steel coiler structural features, working principle, undertook various system design, and system of standard parts, non-standard parts and components selection and design and related calculation.Key words: coiler reel control principle design of hydraulic cylinder.第一章绪论1.1卷取机简介在近代轧钢生产中，卷取机的用途是收集超长轧件，将其卷绕成卷以位于生产、运输和贮存。
卷取机是轧钢车间的重要辅助设备，是成卷轧制主轧线中必不可少的设备，在带材和线材生产中均被广泛应用。
轧钢生产实践证明．保证卷取机顺利工作对提高轧机的生产率有很重要的意义。
卷取机的类型技其用途可分为热带材卷取机、冷带材卷取机。
热带钢卷取机是热连轧机、炉卷轧机和行星轧机的配套设备，有地上式式、元卷筒式等。
由于地下式卷取机具有生产率高，便于卷取宽且厚的带钢俐卷密实等持点，所以现代热连轧生产线上主要采用这种卷取。
1.2地下式卷取机的设备配置及卷取工艺热轧带钢卷取机主要由以下几部分组成：a、机座，b、减速机，c、卷筒装置，d、推板装置，e、活动支承，f、准确停车装置，g、稀油润滑装置，h、液压管路1.2．1地下卷取机的布置及设备构成地下式卷取机布置在热带钢连轧机输出辊道后面。
由于它位于辊道标高之下，所以被称为地下式卷取机。
热轧带钢卷取机设计
热轧带钢卷取机设计摘要:阐述了热扎带钢卷取机的结构特点、工作原理,进行了各个系统的原理设计，及系统中个标准部件的选取、非标准零部件的及设计和相关计算。
关键词：卷取机原理设计卷筒控制液压缸。
Abstract: This paper introduces the hot rolling strip steel coiler structural features, working principle, undertook various system design, and system of standard parts, non-standard parts and components selection and design and related calculation.Key words: coiler reel control principle design of hydraulic cylinder.第一章绪论1.1卷取机简介在近代轧钢生产中，卷取机的用途是收集超长轧件，将其卷绕成卷以位于生产、运输和贮存。
卷取机是轧钢车间的重要辅助设备，是成卷轧制主轧线中必不可少的设备，在带材和线材生产中均被广泛应用。
轧钢生产实践证明．保证卷取机顺利工作对提高轧机的生产率有很重要的意义。
卷取机的类型技其用途可分为热带材卷取机、冷带材卷取机。
热带钢卷取机是热连轧机、炉卷轧机和行星轧机的配套设备，有地上式式、元卷筒式等。
由于地下式卷取机具有生产率高，便于卷取宽且厚的带钢俐卷密实等持点，所以现代热连轧生产线上主要采用这种卷取。
1.2地下式卷取机的设备配置及卷取工艺热轧带钢卷取机主要由以下几部分组成：a、机座，b、减速机，c、卷筒装置，d、推板装置，e、活动支承，f、准确停车装置，g、稀油润滑装置，h、液压管路1.2．1地下卷取机的布置及设备构成地下式卷取机布置在热带钢连轧机输出辊道后面。
由于它位于辊道标高之下，所以被称为地下式卷取机。
热轧带钢卷取机浅议
热轧带钢卷取机设计摘要：阐述了热扎带钢卷取机的结构特点、工作原理，进行了各个系统的原理设计，及系统中个标准部件的选取、非标准零部件的及设计和相关计算。
关键词：卷取机原理设计卷筒控制液压缸。
Abstract: This paper introduces the hot rolling strip steel coiler structural features, working principle, undertook various system design, and system of standard parts, non-standard parts and components selection and design and related calculation.Key words: coiler reel control principle design of hydraulic cylinder.第一章绪论1.1卷取机简介在近代轧钢生产中，卷取机的用途是收集超长轧件，将其卷绕成卷以位于生产、运输和贮存。
卷取机是轧钢车间的重要辅助设备，是成卷轧制主轧线中必不可少的设备，在带材和线材生产中均被广泛应用。
轧钢生产实践证明.保证卷取机顺利工作对提高轧机的生产率有很重要的意义。
卷取机的类型技其用途可分为热带材卷取机、冷带材卷取机。
热带钢卷取机是热连轧机、炉卷轧机和行星轧机的配套设备，有地上式式、元卷筒式等。
由于地下式卷取机具有生产率高，便于卷取宽且厚的带钢俐卷密实等持点，所以现代热连轧生产线上主要采用这种卷取。
1.2地下式卷取机的发展现状在带钢热轧机上生产厚度为1.2〜8mm成卷热轧带钢的工艺。
带钢宽度600mm 以下称为窄带钢；超过600mm的称为宽带钢。
第一台带钢热连轧机于1905年在美国投产，生产宽200mm的带钢。
带钢热轧机的技术经济指标优越，发展很快。
在工业发达国家，1950年以前热轧宽带钢的产量约占钢材总产量的25%,70年代已达50%左右。
热轧设备介绍
热轧设备介绍
热轧设备是一种用于将金属材料加热至高温后进行连续轧制的设备，主要用于生产各种金属材料的板材、型材和管材等产品。
热轧设备通常由加热炉、轧机、冷却设备、输送系统和控制系统等组成。
首先是加热炉，它用于将金属原料加热至适宜的温度，以便在轧制过程中能够顺利进行塑性变形。
加热炉通常采用高温燃烧器或电加热器进行加热，可以将金属材料快速加热至数百摄氏度以上。
然后是轧机，它是热轧设备的核心部件，用于将加热后的金属材料进行轧制压制。
轧机通常由多个辊子组成，其中一些辊子旋转以施加压力，另一些辊子固定以支撑和引导金属材料的轧制过程。
通过不同轧制工艺和辊子的组合，可以生产出不同规格和形状的金属板材、型材和管材等产品。
此外，热轧设备还包括冷却设备，用于将轧制后的金属材料进行快速冷却以保持其结构和性能。
输送系统用于将原料和成品在各个工序之间进行输送，而控制系统则用于监测和调节整个生产过程，保证产品质量和生产效率。
总的来说，热轧设备是现代工业生产中不可或缺的设备之一，它能够高效地生产出各种金属制品，广泛应用于钢铁、有色金属等行业。
随着技术的不断进步，热轧设备也在不断更新和改进，以满足不断增长的市场需求和提高生产效率。
卷取机械设备讲义
卷取区机械设备讲义一、设备概况：卷取机械设备分输送辊道（G-TBL），卷取机，卸卷设备以及运输链四大部分；附加一些其它辅助设备，如每台卷取机出口卧式打捆机，检查线，立式打捆机，喷号机等。
卷取机液压系统共3个，为3#HYD(层流台架，翻钢机及调节臂，摆动支架,小车横移及圆盘闸，卷筒换挡，SG锁紧，BPR锁紧)；4#HYD（卷筒胀缩）,6#HYD（伺服系统，SG开闭控制，PR升降控制，WR开闭控制，小车升降控制，及改造后检查线新增设备）；稀油润滑系统1个，为4#稀油（卷筒减速机，卷筒变速箱，上夹减速机润滑）；运输链液压系统6个，链1#HYD(1#抽出机，8#移载机，20#移载机，2#抽出机，22#移载机，3#抽出机，30#移载机，检查线翻钢机、升降机、小车、托辊对中、宽度装置等),链2#HYD（4#抽出机，40#移载机，5#抽出机，50#移载机）,链3#HYD（6#抽出机，62#移载机）,链4#HYD（冷轧翻钢机及调节臂）,链7#HYD（7#抽出机，72#移载机）,链8#HYD（硅钢翻钢机及调节臂）。
二、工艺说明：卷取机在工艺流程中的位置如下图所示：卷取机由侧导板，夹送辊，卷取机本体等组成。
其中侧导板安排在精轧机层流冷却区后，用来对钢板进行对中和夹持控制，夹送辊由上下两棍子构成，位于侧导板的出口处，夹送辊出口与活门相接。
活门后有活门辊，然后就是卷取机本体。
1＃卷取机位活门后，它与2＃卷取机交替工作，将精轧后的带钢卷成钢卷，再由卸卷小车将钢卷运走。
图卷取机的结构简图卷取的作用主要是：控制轧机出口F7与卷筒形成张力,将带材卷取成卷。
卷取机的用途是收集带钢，将其卷取成卷以便贮存和运输。
卷取机是1700轧线重要的辅助设备，负责将精轧机组轧出的成品带钢（经过厚度、宽度、板形及表面检测并通过层流冷却到一定温度），卷取成钢卷。
热轧生产实践证明，卷取机的工作状态的好坏直接影响着轧机生产能力的发挥。
下面1700三辊式地下卷取机为例说明卷取工艺过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热轧卷取机设备概述
作者：张利伟
来源：《商情》2013年第20期
【摘要】卷取机在轧钢生产过程中起着重要的作用。
本文从卷取机的基础知识入手，介绍了其工作原理，并对日常生产中的常见故障及维修方法进行了探讨。
【关键词】热轧卷取机设备
冷热带钢、线材由于产品断面形状的特点，需要在轧制后立即用卷取机将钢材弯曲成卷，从而为增大原材料重量、提高轧制速度、减小轧件头尾温差提供了有力的条件，由此导致了产品产量与质量的提高。
此外，成卷的轧材便于运送，这是各种形式卷取机的共同特点和作用。
一、卷取机概述
卷取机是将热轧或冷轧钢材卷取成卷筒状的轧钢车间辅助设备，在热带钢连轧机（热连轧机组）、冷带钢连轧机和线材轧机上布置在成品机座之后；在单机座可逆冷带轧机上则安装在轧机的前后。
此外，它也安设在连续酸洗机组、纵剪、退火、涂层等各种精整机组中。
每台卷取机有一对夹送辊，主要作用是在头部咬钢阶段对带钢施加一定的夹紧力，将其送至1#助卷辊，同时对其实施第1次弯曲变形作用；在尾部卷取阶段对带钢施加一定张力，以保证良好的卷形质量。
每台卷取机有3根助卷辊，主要作用是在头部咬钢阶段对带钢实施弯曲变形，并使带钢紧紧缠绕上卷筒。
在尾部卷取阶段压紧带尾，防止尾部松卷。
热轧卷取机助卷辊拥有踏步控制功能，可有效减少带钢头部的压痕缺陷。
侧导板用于引导带钢头部进入夹送辊，同时起对中作用，1#侧导板传动侧是长导板，工作侧是短导板、且第4组辊道安装时略有倾斜，以保证带钢头部贴住传动侧长导板运行。
二、卷取机的分类
卷取机主要用于将长轧件卷绕成盘材或板卷。
在现代化的冷轧带钢车间里，卷取机还广泛用于剪切、酸洗、修磨后抛光热处理、镀锡和镀锌等机组中。
由于带钢生产与线材生产、冷带生产与热带生产间工艺上的区别，卷取机尚有各自的特点和功用，从而导致了它们结构上的差异。
卷取机的类型很多，按其用途和构造可分为三种型式：带张力卷筒的卷取机、辊式卷取机、线材和小型型钢卷取机。
其中带张力卷筒的卷取机通常是在冷状态有张力的条件下卷取钢板或带钢；辊式卷取机用于热卷、冷卷钢板和带钢。
三、卷取机工作原理
带张力卷筒的卷取机应用于可逆式或不可逆式冷轧钢板或带钢轧制线上。
这种卷取机不但用于卷取（展开）轧件，同时还使轧件产生张力，这是为了使轧制过程保持稳定，使板卷卷得更紧，并使轧件在喂入轧辊和从轧辊中轧出时有正确的方向。
在轧制过程中，一般需要保持有前张力和后张力。
依靠这些张力，就可以降低轧制时作用在轧辊上的压力，并减少带钢翘曲现象，有利于提高带钢表面质量。
在单机座可逆冷轧机上，轧机前后都装有带张力卷筒的卷取机，它们交替地成为主动的或从动的；即一个卷取而另一个展开。
在连续式或不可逆单机座的冷轧机上，仅在轧机后部装有卷取机，轧机前装有开卷机。
当轧第一道时，带钢从开卷机送进轧机工作辊后.用压板或辊式导板压紧带钢，产生不大的后张力进行轧制；然后，带钢进入卷取机卷筒的钳口，夹紧带钢头部进行卷取，产生前张力。
可逆式冷轧的缺点是带钢两端无法轧制。
为了碱少两端废料的消耗量，常采用大直径的钢卷或在带钢两端焊接引带。
卷取机在卷取带钢过程中，钢卷直径在变化，这就引起卷取速度的不断变化。
为了使卷取速度与轧制速度相适应，以及带钢轧制时保持张力恒定，要求卷取机的转速是可调的，调速范围应适应轧制速度变化和钢卷直径变化，为此，一般采用可调速的直流电动机传动。
在轧制结束后，钢卷要从卷筒上卸下来，因此，卷取机卷筒必须做成悬臂式的。
但是，卷筒是在很大张力下卷取带钢的，这样卷筒轴就要承受很大的负荷（包括卷筒重量，带钢卷重量，弯曲带钢和张力所引起的力矩等）。
为了保证卷筒轴的刚度和强度，减少卷筒轴的弯曲，除了增大卷筒轴尺寸外，一般在卷筒的自由端安装可以转动的支架。
当卷取带钢时，支柒支承着卷筒的自由端；而在卸卷时，则支架转向一旁，不妨碍卸卷。
卸卷时，用推卷机或带卸卷小车的推卷机，将钢卷从卷筒推出，然后运走。
推卷机由液压缸和推板组成。
推卷机一般都设在卷筒下方，它的行程由极限开关控制。
推板本身是一个小车，可沿着平行于卷筒的轨道往返运行，实现推卷工作。
四、卷取机常见故障及维修
由于卷取机在运行过程中承受的力矩或振动较大，常会引起传动系统故障，常见的有轴承室、轴承位磨损等。
该类问题发生后，传统方法多以补焊或刷镀后机加工修复为主，但两者均存在一定弊端：补焊易造成材质损伤，导致部件变形或断裂；而刷镀和喷涂往往需要外协，修复周期长、费用高，且以上两种方法都是用金属修复金属，无法改变“硬对硬”的配合关系，在各力综合作用下，仍会造成再次磨损。
当代西方国家针对以上问题多采用高分子复合材料的修复方法，而应用较多的有美嘉华技术产品，其具有超强的粘着力，优异的抗压强度等综合性能。
应用高分子材料修复，既无补焊热应力影响，修复厚度也不受限制，同时产品所具有的金
属材料不具备的退让性，可吸收设备的冲击震动，避免再次磨损的可能，并大大延长设备部件的使用寿命，为企业节省大量的停机时间，创造巨大的经济价值。
五、结语
综上所述，卷取机是热轧生产中的重要设备。
在日常生产中，我们要加强对卷取机设备的点检巡检工作，及时发现设备故障并进行维修，保证生产的正常运行。
参考文献：
[1]吴秀杰，关宏利，王军.卷取机的设计与结构分析[J].科技资讯，2009，（18）.
[2]刘少宇.卷取机卷筒故障分析及改造[J].冶金设备，2009，（05）.
[3]寇汉萍，余光明，钟毅.大张力卷取机的研制及关键技术[J].中国设备工程，2010，（01）.。
