电气测试技术第三章

电气试验测试技术概述1. 引言电气试验测试技术是电力系统运行和维护中非常重要的一环。

它涉及到各种电气设备的测试和检测，以确保设备的正常运行和安全使用。

本文将对电气试验测试技术进行概述，介绍常见的测试方法和设备。

2. 电气试验测试方法电气试验测试方法涵盖了多个方面，包括高压试验、绝缘试验、故障检测和状态评估等。

以下是常见的几种测试方法：2.1 高压试验高压试验是指在正常操作条件下对电气设备进行高压测试，以检测设备的绝缘性能和耐受能力。

常见的高压试验包括直流高压试验和交流高压试验。

直流高压试验是将直流高压加到设备上，并进行一段时间的测试。

这项测试主要用于测试绝缘强度和大气绝缘设备的泄漏电流。

交流高压试验是将交流高压加到设备上，并进行一段时间的测试。

这项测试主要用于测试设备的绝缘耐压试验。

2.2 绝缘试验绝缘试验主要用于测试设备的绝缘性能。

常见的绝缘试验包括绝缘电阻测试和介质损耗测试。

绝缘电阻测试是通过测量设备绝缘电阻的大小来评估设备的绝缘状态。

通常使用绝缘电阻测试仪进行测试。

介质损耗测试是通过测量设备绝缘材料的损耗因素，来评估设备的绝缘性能。

常用的测量方法包括介质损耗角测试和介质损耗测量。

2.3 故障检测故障检测是指对设备进行故障诊断和故障定位，以便及时修复设备并提升电力系统的可靠性。

常见的故障检测方法包括故障录波分析和故障示波器。

故障录波分析是通过记录电气系统中的故障波形，并对波形进行分析，以确定故障的类型和位置。

故障示波器是一种用于捕捉瞬态信号的设备，可以实时显示和记录电气系统中的故障信号，以帮助诊断和定位故障。

2.4 状态评估状态评估是指对设备运行状态进行评估和监测，以便及时采取维护和修复措施，保障设备的长期可靠运行。

常见的状态评估方法包括红外热像仪和振动分析。

红外热像仪可以检测设备表面的温度分布，以识别设备的过热等异常情况。

振动分析是通过监测设备的振动情况，来评估设备的机械状态。

通过分析振动信号的频率和振幅，可以判断设备是否存在故障。

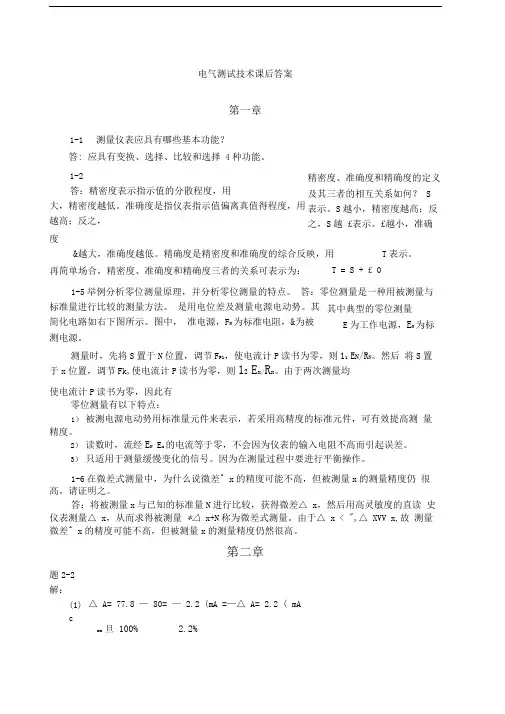

电气测试技术课后答案第一章测量仪表应具有哪些基本功能？应具有变换、选择、比较和选择 4种功能。

精密度、准确度和精确度的定义及其三者的相互关系如何？ S表示。

S 越小，精密度越高；反之，S 越 £表示。

£越小，准确度&越大，准确度越低。

精确度是精密度和准确度的综合反映，用 T 表示。

T = S + £ 01-5举例分析零位测量原理，并分析零位测量的特点。

答：零位测量是一种用被测量与标准量进行比较的测量方法。

是用电位差及测量电源电动势。

其简化电路如右下图所示。

图中， 准电源，F N 为标准电阻，&为被测电源。

测量时，先将S 置于N 位置，调节F P1，使电流计P 读书为零，则11 E N /R N 。

然后 将S 置于x 位置，调节Fk ,使电流计P 读书为零，则12 E x/R x 。

由于两次测量均使电流计P 读书为零，因此有零位测量有以下特点：1） 被测电源电动势用标准量元件来表示，若采用高精度的标准元件，可有效提高测 量精度。

2） 读数时，流经E N E x 的电流等于零，不会因为仪表的输入电阻不高而引起误差。

3） 只适用于测量缓慢变化的信号。

因为在测量过程中要进行平衡操作。

1-6在微差式测量中，为什么说微差^ x 的精度可能不高，但被测量x 的测量精度仍 很高。

请证明之。

答：将被测量x 与已知的标准量N 进行比较，获得微差△ x ，然后用高灵敏度的直读 史仪表测量△ x ，从而求得被测量 *△ x+N 称为微差式测量。

由于△ x < ",△ XVV x,故 测量微差^ x 的精度可能不高，但被测量x 的测量精度仍然很高。

第二章△ A = 77.8 — 80= — 2.2 (mA =—△ A = 2.2 ( mA om旦 100% 2.2%1-1 答: 1-2答：精密度表示指示值的分散程度，用大，精密度越低。

准确度是指仪表指示值偏离真值得程度，用 越高；反之， 再简单场合，精密度、准确度和精确度三者的关系可表示为：其中典型的零位测量 E 为工作电源，E N 为标 题2-2 解：(1) cX m故可定为s = 2.5级。

[工作]电气测量技术电气测量技术测量与测量系统的基础知识 1、测量测量经典论述俄国门捷列夫:”没有测量，就没有科学“ 英国库克:“测量是技术生命的神经系统” 测量与测量方法定义:所谓测量就是被测量和同类标准进行比较的一个实验过程。

同类标准的参与方式可以是直接的，也可以是间接的直接参与:天平称重量、电位差计测电压等。

间接参与:电流表测电流、压力表测压力。

电流表在出厂前,已经与标准量(标准电流)进行比较,以获得定标和校准. 1、测量电磁测量是通过直接或者间接的方法,将被测的电磁量与同类的标准单位量进行比较,以确定被测电磁量的大小测量结果的表示测量结果由两部分组成，即测量单位和与此测量单位相适应的数字值。

一般表达式为X={X} ?x0 其中 X为测量结果 {X}为数字值 x0为测量单位 1、测量测量过程准备阶段:在对测量对象的性质、特点、测量条件认真分析的前提下，根据对被测量结果的准确度要求选择恰当的测量方法和测量设备，从而拟定出测量过程及测量步骤。

测量阶段:在了解测量设备的特性、使用方法的前提下，按照已拟定出的测量过程及测量步骤进行测量，科学而严肃地记录数据。

数据处理阶段:按照选定的测量方法及理论计算出被测量的测试结果的估计值;根据误差传递理论，对测量结果估计值的不确定度作出合理的评定。

测量手段量具:体现计量单位的器具。

量具中一小部分可直接参与比较，如尺子、量杯等。

多数量具要用专门设备才能发挥比较的功能，如利用标准电阻器测量电阻时，需要借助于电桥。

仪器:泛指一切参与测量工作的设备。

包括各种直读仪器、非直读仪器、量具、测试信号源、电源设备以及各种辅助设备，如电压表、频率表、示波器等。

电桥图片测量手段测量装置:由几台测量仪器及有关设备所组成的整体，用以完成某种测量任务。

测量系统:由若干不同用途的测量仪器及有关辅助设备所组成，用以多种参量的综合测试。

测量方法按照测量结果的获得方式分直接测量法:从仪表的读数直接获取测量结果的方法。

电气测试技术试题及答案一、选择题（每题2分，共10分）1. 电气测试技术中，以下哪个设备用于测量电阻值？A. 万用表B. 示波器C. 电流表D. 电压表答案：A2. 在电气测试中，绝缘电阻的单位是：A. 欧姆B. 伏特C. 法拉D. 欧姆·米答案：D3. 以下哪个参数不是电气测试中常见的测试参数？A. 电流B. 电压C. 频率D. 重量答案：D4. 电气测试中，使用示波器的主要目的是什么？A. 测量电阻B. 测量电压C. 观察波形D. 测量电流答案：C5. 电气测试时，测量设备应满足的基本要求是：A. 精确度高B. 响应速度快C. 价格低廉D. 易于操作答案：A二、填空题（每题2分，共10分）1. 在电气测试中，________是用来测量电路中电流大小的仪器。

答案：电流表2. 电气测试中，测量电压的仪器称为________。

答案：电压表3. 电气测试技术中，________是用来测量电路中电阻大小的仪器。

答案：欧姆表4. 电气测试中，________是用来测量电路中电压大小的仪器。

答案：电压表5. 电气测试中，________是用来测量电路中电流大小的仪器。

答案：电流表三、简答题（每题5分，共20分）1. 简述电气测试技术中，使用万用表的注意事项。

答案：使用万用表时，需要注意选择合适的量程，避免超出量程造成损坏；确保表笔接触良好；在测量电压时，确保电路处于断电状态，以保证安全。

2. 描述电气测试中，绝缘电阻测试的重要性。

答案：绝缘电阻测试是评估电气设备绝缘性能的重要手段，可以检测出绝缘材料的老化、损伤或缺陷，预防电气故障和安全事故的发生。

3. 说明电气测试中，示波器的作用。

答案：示波器在电气测试中用于观察和分析电信号的波形，可以测量信号的频率、幅度、周期、相位等参数，对于信号分析和故障诊断具有重要作用。

4. 阐述电气测试中，接地电阻测试的意义。

答案：接地电阻测试是确保电气系统安全的重要测试项目，通过测量接地电阻值，可以评估接地系统的效能，确保在发生故障时，能够迅速安全地将电流导入大地，防止触电事故。
