攀枝花市华森职业学校导学案首页
课程 机械基础
班级 15级加工制造升学1、2班
任课教师 阙建军
年 月 日 第 周
课题或教材章节名称 第五节 轮系和减速器 总课时 8
教
学
目
标 知识、能力
目标 掌握轮系的分类和应用、定轴轮系的传动比计算、轮系各转向的判定；
了解减速器的类型、结构、标准和应用
理解带传动、链传动、齿轮传动和减速器的布置顺序。
德育
目标 学生的自我管理
养成学生自主学习的习惯
教学重点 轮系的分类和应用;
定轴轮系的传动比计算;
轮系各转向的判定.
教学难点 定轴轮系的传动比计算;
轮系各转向的判定.
教具 教法 讲授、互动
授
课
内
容
及
课
时
分
配 轮系的分类与应用 1.5课时
定轴轮系的传动比计算及转向判定 5课时
减速器的应用、类型、结构 1.5课时
作业布置 练习册
课后小结：
教务科、师傅检查记录
签名：
日期： 攀枝花市华森职业学校导学案内页
教学过程 学生活动和
补充内容
第五节 轮系和减速器
轮系应用举例 圆柱齿轮减速器
钟的齿轮系统 大钟的齿轮系统
某发动机传动系统
《闲置的机器》--《摩登时代》
一、轮系的分类与应用
在上一节学习了由啮合的一对齿轮组成的传动机构，他是齿轮传动中最简单的形式
轮系——由一系列（一对以上）相互啮合的齿轮组成的传动系统。

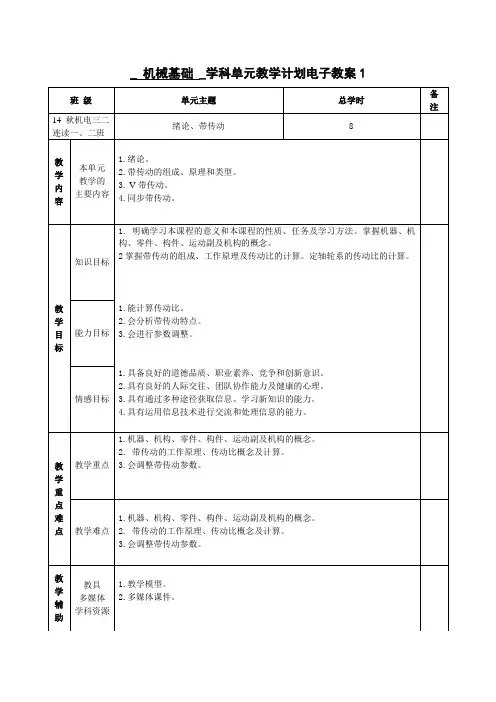

_ 机械基础 _学科单元教学计划电子教案1
班 级 单元主题 总学时 备
注14秋机电三二连读一、二班 绪论、带传动 8
教
学
内
容 本单元
教学的
主要内容
1.绪论。
2.带传动的组成、原理和类型。
3. V带传动。
4.同步带传动。
教
学
目
标 知识目标 1. 明确学习本课程的意义和本课程的性质、任务及学习方法。掌握机器、机构、零件、构件、运动副及机构的概念。
2掌握带传动的组成、工作原理及传动比的计算。定轴轮系的传动比的计算。
1.能计算传动比。
2.会分析带传动特点。
3.会进行参数调整。
1.具备良好的道德品质、职业素养、竞争和创新意识。
2.具有良好的人际交往、团队协作能力及健康的心理。
3.具有通过多种途径获取信息、学习新知识的能力。
4.具有运用信息技术进行交流和处理信息的能力。
能力目标
情感目标
教
学
重点难点 教学重点 1.机器、机构、零件、构件、运动副及机构的概念。
2. 带传动的工作原理、传动比概念及计算。
3.会调整带传动参数。
教学难点
1.机器、机构、零件、构件、运动副及机构的概念。
2. 带传动的工作原理、传动比概念及计算。
3.会调整带传动参数。
教学辅助 教具
多媒体
学科资源
1.教学模型。
2.多媒体课件。
_ 机械基础__学科电子教案（随堂课）2
班 级 课 题 课 时 备 注（修
改）
14秋机电三二连读二班 绪论 2/8
教
学
内
容 本学时
教学
内容
明确学习本课程的意义和本课程的性质、任务及学习方法。掌握机器、机构、零件、构件、运动副及机构的概念。
教
学
目
标 知识目标 掌握机器、机构、零件、构件、运动副及机构的概念
会分析机器、机构、零件、构件、运动副及机构的组成及运动特点
1.具备良好的道德品质、职业素养、竞争和创新意识。
2.具有良好的人际交往、团队协作能力及健康的心理。
3.具有通过多种途径获取信息、学习新知识的能力。
机械设计基础课件06：机械传动系统设计
一、引言
机械传动系统是机械装备中不可或缺的组成部分，它将动力从发动机传递到工作部件，以实现各种机械运动和动力输出。机械传动系统的设计是机械设计中的重要环节，涉及到机械设备的性能、效率和可靠性。本课件将介绍机械传动系统的设计原理和方法，帮助读者掌握机械传动系统的设计要点。
二、机械传动系统的类型
机械传动系统主要包括齿轮传动、带传动、链传动和蜗杆传动等类型。不同类型的传动系统具有不同的特点和适用范围。在设计机械传动系统时，需要根据工作条件和要求选择合适的传动类型。
1.齿轮传动：齿轮传动是一种常见的传动方式，具有传动效率高、精度高、可靠性好等优点。齿轮传动可分为直齿齿轮传动、斜齿齿轮传动和蜗轮蜗杆传动等类型。
2.带传动：带传动是一种利用带子传递动力的传动方式，具有结构简单、安装方便、维护成本低等优点。带传动适用于中小功率的传动场合，常见的带传动有平带传动、V带传动和同步带传动等。 3.链传动：链传动是一种利用链条传递动力的传动方式，具有传动效率高、承载能力强、适用范围广等优点。链传动适用于高速、重载和大中心距的传动场合。
4.蜗杆传动：蜗杆传动是一种利用蜗杆和蜗轮传递动力的传动方式，具有传动比大、传动平稳、自锁性好等优点。蜗杆传动适用于大传动比和单向传动的场合。
三、机械传动系统的设计要点
1.工作条件：了解机械设备的工作条件，包括工作负载、工作速度、工作环境等，以确保传动系统的可靠性和稳定性。
2.传动类型的选择：根据工作条件和要求，选择合适的传动类型。对于高速、重载和大中心距的传动场合，可以选择链传动；对于大传动比和单向传动的场合，可以选择蜗杆传动。
3.传动比的确定：根据工作要求和传动类型，确定合适的传动比。传动比过小会导致传动效率低，传动比过大会导致传动装置体积增大。
4.传动装置的布局：合理布局传动装置，确保传动平稳、噪音低、维护方便。对于多级传动系统，应考虑各级传动比的分配和传动装置的布局。 5.传动零件的选材和热处理：根据工作条件和传动要求，选择合适的传动零件材料和热处理工艺，以提高传动零件的耐磨性和承载能力。
《机械设计基础》第六版重点、复习资料
《机械设计基础》第六版重点、复习资料
《机械设计基础》知识要点
绪论；基本概念：机构，机器，构件，零件，机械
第1章：1）运动副的概念及分类
2）机构自由度的概念
3）机构具有确定运动的条件
4）机构自由度的计算
第2章：1）铰链四杆机构三种基本形式及判断方法。
2）四杆机构极限位置的作图方法
3）掌握了解：极限位置、死点位置、压力角、
传动角、急回特性、极位夹角。
4）按给定行程速比系数设计四杆机构。
第3章：1）凸轮机构的基本系数。
2）等速运动的位移，速度，加速度公式及线图。
3）凸轮机构的压力角概念及作图。
第4章：1）齿轮的分类（按齿向、按轴线位置）。
2）渐开线的性质。
3）基本概念：节点、节圆、模数、压力角、
分度圆，根切、最少齿数、节圆和分度圆
的区别。
4）直齿轮、斜齿轮基本尺寸的计算；直齿轮齿廓各点压力角的计算；m = p /π的推导过程。
5）直齿轮、斜齿轮、圆锥齿轮的正确啮合条件。第5章：1）基本概念：中心轮、行星轮、转臂、转化轮系。
2）定轴轮系、周转轮系、混合轮系的传动比计算。第9章：1）掌握：失效、计算载荷、对称循环变应力、脉
动循环变应力、许用应力、安全系数、
疲劳极限。 了解：常用材料的牌号和名称。
第10章: 1）螺纹参数d、d1、d2、P、S、ψ、α、β及相互关系。
2）掌握：螺旋副受力模型及力矩公式、自锁、
摩擦角、当量摩擦角、螺纹下行自
锁条件、常用螺纹类型、螺纹联接
类型、普通螺纹、细牙螺纹。
3）螺纹联接的强度计算。
第11章: 1）基本概念：轮齿的主要失效形式、齿轮常用热处理方法。
2）直齿圆柱齿轮接触强度、弯曲强度的计算。
3）直齿圆柱齿轮、斜齿圆柱齿轮、圆锥齿轮
的作用力（大小和方向）计算及受力分析。第12章: 1）蜗杆传动基本参数：m a1、m t2、γ、β、q、P a、d1、d2、V S及蜗杆传动的正确啮合条件。
