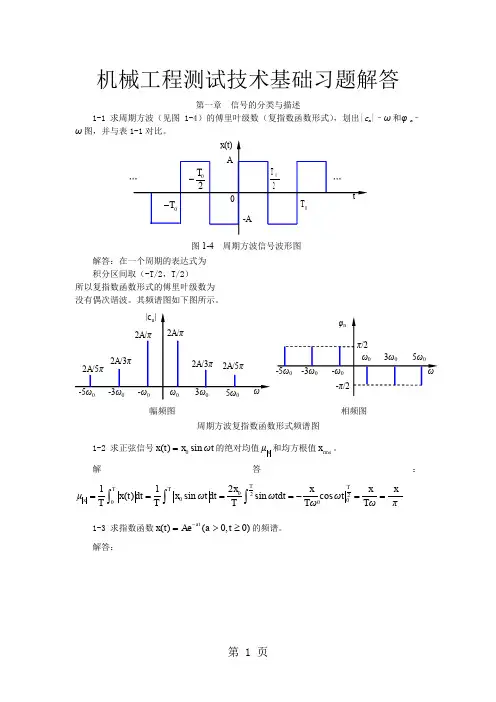

机械工程测试技术基础习题解答第一章 信号的分类与描述1-1 求周期方波（见图1-4）的傅里叶级数（复指数函数形式），划出|c n |–ω和φn –ω图，并与表1-1对比。
解答：在一个周期的表达式为 积分区间取（-T/2，T/2）所以复指数函数形式的傅里叶级数为 没有偶次谐波。
其频谱图如下图所示。
1-2 求正弦信号0()sin x t x ωt =的绝对均值x μ和均方根值rms x 。
解答：2200002211()d sin d sin d cos TTT Tx x x x x μx t t x ωt t ωt t ωt T T TT ωT ωπ====-==⎰⎰⎰1-3 求指数函数()(0,0)atx t Ae a t -=>≥的频谱。
解答：图1-4 周期方波信号波形图0 tx (t ) T 02-T 020T - ……A-AT 0|c n | φnπ/2 -π/2 ωωω0ω0 3ω05ω03ω0 5ω02A/π2A/3π 2A/5π 幅频图相频图周期方波复指数函数形式频谱图2A/5π 2A/3π 2A/π -ω0-3ω0-5ω0-ω0 -3ω0-5ω01-4 求符号函数(见图1-25a)和单位阶跃函数(见图1-25b)的频谱。
a)符号函数的频谱t =0处可不予定义，或规定sgn(0)=0。
该信号不满足绝对可积条件，不能直接求解，但傅里叶变换存在。
可以借助于双边指数衰减信号与符号函数相乘，这样便满足傅里叶变换的条件。
先求此乘积信号x 1(t)的频谱，然后取极限得出符号函数x (t )的频谱。
b)阶跃函数频谱在跳变点t =0处函数值未定义，或规定u (0)=1/2。
阶跃信号不满足绝对可积条件，但却存在傅里叶变换。
由于不满足绝对可积条件，不能直接求其傅里叶变换，可采用如下方法求解。
解法1：利用符号函数结果表明，单位阶跃信号u (t )的频谱在f =0处存在一个冲激分量，这是因为u (t )含有直流分量，在预料之中。
第二章 测试装置的基本特性2-1 进行某动态压力测量时，所采用的压电式力传感器的灵敏度为90.9nC/MPa ，将它与增益为0.005V/nC 的电荷放大器相连，而电荷放大器的输出接到一台笔式记录仪上，记录仪的灵敏度为20mm/V 。
试计算这个测量系统的总灵敏度。
当压力变化为3.5MPa 时，记录笔在记录纸上的偏移量是多少？解：若不考虑负载效应，则各装置串联后总的灵敏度等于各装置灵敏度相乘，即 S =90.9(nC/MPa)⨯0.005(V/nC)⨯20(mm/V)=9.09mm/MPa 。
偏移量：y =S ⨯3.5=9.09⨯3.5=31.815mm 。
2-2 用一个时间常数为0.35s 的一阶装置去测量周期分别为1s 、2s 和5s 的正弦信号，问稳态响应幅值误差将是多少？解：设一阶系统1()1H s s τ=+，1()1H j ωτω=+2211()()21()1()A H Tωωπττω===++，T 是输入的正弦信号的周期稳态响应相对幅值误差()1100%A δω=-⨯，将已知周期代入得58.6%1s 32.7%2s 8.5%5s T T T δ=⎧⎪≈=⎨⎪=⎩2-3 求周期信号x (t )=0.5cos10t +0.2cos(100t −45︒)通过传递函数为H (s )=1/(0.005s +1)的装置后得到的稳态响应。
解：1()10.005H j ωω=+，21()1(0.005)A ωω=+，()arctan(0.005)ϕωω=-该装置是一线性定常系统，设稳态响应为y (t )，根据线性定常系统的频率保持性、比例性和叠加性得到y (t )=y 01cos(10t +ϕ1)+y 02cos(100t −45︒+ϕ2) 其中010121(10)01(0.y A x ==⨯≈+⨯，1(10)arctan(0.00510) 2.86ϕϕ==-⨯≈-︒020221(100)0.20.1791(0.005100)y A x ==⨯≈+⨯，2(100)arctan(0.005100)26.57ϕϕ==-⨯≈-︒所以稳态响应为()0.499cos(10 2.86)0.179cos(10071.57)y t t t =-︒+-︒2-5 想用一个一阶系统做100Hz 正弦信号的测量，如要求限制振幅误差在5%以内，那么时间常数应取多少？若用该系统测量50Hz 正弦信号，问此时的振幅误差和相角差是多少？解：设该一阶系统的频响函数为1()1H j ωτω=+，τ是时间常数则 21()1()A ωτω=+稳态响应相对幅值误差21()1100%1100%1(2)A f δωπτ⎛⎫⎪=-⨯=-⨯ ⎪+⎝⎭令δ≤5%，f =100Hz ，解得τ≤523μs 。
机械工程测试技术基础习题解答6-1互感型（差动变压器式）传感器图解分析互感型传感器的工作原理是利用电磁感应中的互感现象，将被测位移量转换成线圈互感的变化。
由于常采用两个次级线圈组成差动式，故又称差动变压器式传感器。
6-2电容式位移传感器测量原理的基础在于理想平板电容的构成, 两个平板电极由传感器和相对应的被测体组成, 当恒定的交流电加在传感器电容上时, 传感器产生的交流电压与电容电极之间的距离成正比,交流电压经检波器,与一个可设置的补偿电压叠加,经放大,作为模拟信号输出。
6-3．图示为某电位计式位移传感器的检测电路。
E=10V，R0=10KΩ，AB为线性电位计，总长度为150mm，总电阻为30K Ω，C点为电刷位置。
（1）计算输出电压U0=0V时的位移x；（2）当位移x的变化范围为10～140mm时，计算输出电压U0的变化范围。
U 0=0V 时：32E x l E AB=⨯ x=100mm6-37-2二.惯性传感器作用原理1. 角速率陀螺的作用原理(1)．科里奥利(Coriolis)原理：也称科氏效应（科氏力正比于输入角速率）。
(2)．萨格纳（Sagnac ）原理：也称萨氏效应（相位差正比于输入角速率）。
该现以MEMS 硅（硅微）角速率陀螺为例，介绍角速率陀螺的科里奥利(Coriolis)工作原理：MEMS 硅角速率陀螺依据谐振器陀螺原理工作。
陀螺内有两个多晶硅敏感结构，每一个含有一个高频振动的框架，该框架被静电式地驱动而谐振，形成了必要的速率元件，使在正交于谐振运动的方向有角速率时就会产生科里奥利力（由科氏加速度产生），这个科里奥利力与输入角速率成比例。
框架的两个外端就是可动的指状机械手，并被安置在固定的指状机械手之间组成一个电容式敏感结构，以敏感有输入角速率时按科里奥利原理运动产生的电信号，该电信号被输送到放大解调滤波等信号处理电路，从而输出正比于角速率的直流电压信号。
7-6 1.一定要确定你所测对象振动过程中可能出现的最大过载是多少，传感器的最大过载必须大于这个值，否则传感器会出现不可逆的损坏。
