ANSYSWorkbench梁壳结构谱分析（二）模态分析ANSYS Workbench梁壳结构谱分析（二）模态分析1 概述模态分析是动力学分析基础，如响应谱分析、随机振动分析、谐响应分析等都需要在模态分析基础上进行。
模态分析简而言之就是分析模型的固有特性，包括频率、振型等。
模态分析求解出来的频率为结构的固有频率，与外界的激励没有任何关系，不管有无外界激励，结构的固有频率都是客观存在的，它只与刚度和质量有关，质量增大，固有频率降低，刚度增大，固有频率增大。
一般情况，当外界的激励频率等于固有频率时，结构抵抗变形能力小，变形很大（产生共振原因）；当外界激励频率大于固有频率时，动刚度（动载荷力与位移之比）大，不容易变形；当外界激励频率小于固有频率时，动刚度主要表现为结构刚度；当外界激励频率为零时，动刚度等于静刚度。
2 模态分析该模型框架采用Beam188单元模拟，外表面采用Shell181单元模拟。
该结构的总重量为800kg，分析时将其他附件的质量均布在框架上。
边界条件为约束机柜与地面基础连接螺栓处的6个自由度（Remote Displacement）。
具体建模过程详见《ANSYS Workbench梁壳结构谱分析（一）梁壳建模》或点击下方阅读原文获取。
模态分析详细过程如下：（1）划分网格：单击【Mesh】，右键【Insert】=Sizing，设置【Scope】→【Geometry】=选取所有部件，【Definition】→【Type】→【Element Size】=20。
单击【Mesh】，右键【Generate Mesh】生成网格。
（2）边界条件：单击【Modal (B5)】，右键【Insert】→【Remote Displacement】，设置【Scope】→【Geometry】=分别选择框架4个立柱，并分别按照如下操作：【Definition】→【Define By】=Components，【X Component】=0mm，【YComponent】=0mm，【Z Component】=0mm，【X Remotion】=0°，【Y Remotion】=0°，【Z Remotion】=0°，其余默认。

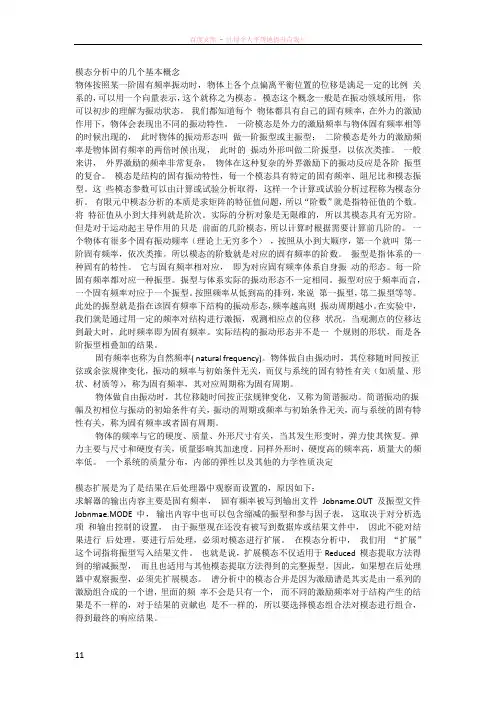

模态分析中的几个基本概念物体按照某一阶固有频率振动时，物体上各个点偏离平衡位置的位移是满足一定的比例关系的，可以用一个向量表示，这个就称之为模态。
模态这个概念一般是在振动领域所用，你可以初步的理解为振动状态，我们都知道每个物体都具有自己的固有频率，在外力的激励作用下，物体会表现出不同的振动特性。
一阶模态是外力的激励频率与物体固有频率相等的时候出现的，此时物体的振动形态叫做一阶振型或主振型；二阶模态是外力的激励频率是物体固有频率的两倍时候出现，此时的振动外形叫做二阶振型，以依次类推。
一般来讲，外界激励的频率非常复杂，物体在这种复杂的外界激励下的振动反应是各阶振型的复合。
模态是结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
有限元中模态分析的本质是求矩阵的特征值问题，所以“阶数”就是指特征值的个数。
将特征值从小到大排列就是阶次。
实际的分析对象是无限维的，所以其模态具有无穷阶。
但是对于运动起主导作用的只是前面的几阶模态，所以计算时根据需要计算前几阶的。
一个物体有很多个固有振动频率（理论上无穷多个），按照从小到大顺序，第一个就叫第一阶固有频率，依次类推。
所以模态的阶数就是对应的固有频率的阶数。
振型是指体系的一种固有的特性。
它与固有频率相对应，即为对应固有频率体系自身振动的形态。
每一阶固有频率都对应一种振型。
振型与体系实际的振动形态不一定相同。
振型对应于频率而言，一个固有频率对应于一个振型。
按照频率从低到高的排列，来说第一振型，第二振型等等。
此处的振型就是指在该固有频率下结构的振动形态，频率越高则振动周期越小。
在实验中，我们就是通过用一定的频率对结构进行激振，观测相应点的位移状况，当观测点的位移达到最大时，此时频率即为固有频率。
实际结构的振动形态并不是一个规则的形状，而是各阶振型相叠加的结果。
固有频率也称为自然频率( natural frequency)。

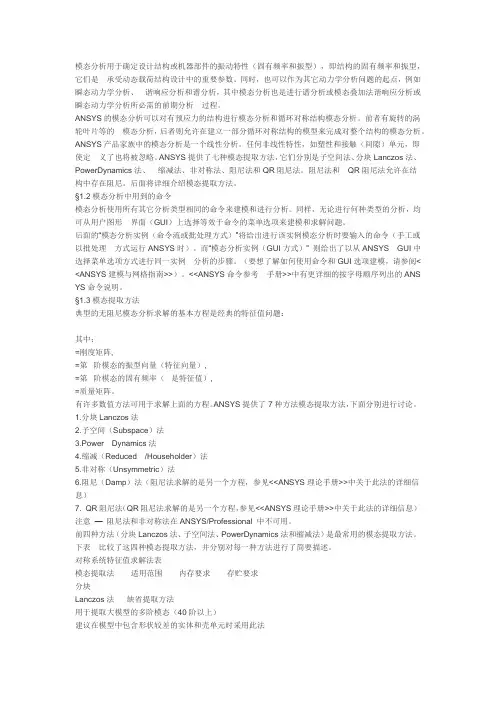

模态分析用于确定设计结构或机器部件的振动特性（固有频率和振型），即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。
同时，也可以作为其它动力学分析问题的起点，例如瞬态动力学分析、谐响应分析和谱分析，其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。
ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。
前者有旋转的涡轮叶片等的模态分析，后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。
ANSYS产品家族中的模态分析是一个线性分析。
任何非线性特性，如塑性和接触（间隙）单元，即使定义了也将被忽略。
ANSYS提供了七种模态提取方法，它们分别是子空间法、分块Lanczos法、PowerDynamics法、缩减法、非对称法、阻尼法和QR阻尼法。
阻尼法和QR阻尼法允许在结构中存在阻尼。
后面将详细介绍模态提取方法。
§1.2模态分析中用到的命令模态分析使用所有其它分析类型相同的命令来建模和进行分析。
同样，无论进行何种类型的分析，均可从用户图形界面（GUI）上选择等效于命令的菜单选项来建模和求解问题。
后面的“模态分析实例（命令流或批处理方式）”将给出进行该实例模态分析时要输入的命令（手工或以批处理方式运行ANSYS时）。
而“模态分析实例（GUI方式）” 则给出了以从ANSYS GUI中选择菜单选项方式进行同一实例分析的步骤。
（要想了解如何使用命令和GUI选项建模，请参阅< <ANSYS建模与网格指南>>）。
<<ANSYS命令参考手册>>中有更详细的按字母顺序列出的ANS YS命令说明。
§1.3模态提取方法典型的无阻尼模态分析求解的基本方程是经典的特征值问题：其中：=刚度矩阵,=第阶模态的振型向量（特征向量）,=第阶模态的固有频率（是特征值）,=质量矩阵。
有许多数值方法可用于求解上面的方程。
各种模态分析方法总结与比较一、模态分析模态分析是计算或试验分析固有频率、阻尼比和模态振型这些模态参数的过程。
模态分析的理论经典定义：将线性定常系统振动微分方程组中的物理坐标变换为模态坐标，使方程组解耦，成为一组以模态坐标及模态参数描述的独立方程，以便求出系统的模态参数。
坐标变换的变换矩阵为模态矩阵，其每列为模态振型。
模态分析是研究结构动力特性一种近代方法，是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
这个分析过程如果是由有限元计算的方法取得的，则称为计算模记分析；如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析。
通常，模态分析都是指试验模态分析。
振动模态是弹性结构的固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内各阶主要模态的特性，就可能预言结构在此频段内在外部或内部各种振源作用下实际振动响应。
因此，模态分析是结构动态设计及设备的故障诊断的重要方法。
模态分析最终目标是在识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
二、各模态分析方法的总结（一）单自由度法一般来说，一个系统的动态响应是它的若干阶模态振型的叠加。
但是如果假定在给定的频带内只有一个模态是重要的，那么该模态的参数可以单独确定。
以这个假定为根据的模态参数识别方法叫做单自由度(SDOF)法n1。
在给定的频带范围内，结构的动态特性的时域表达表示近似为：()[]}{}{T R R t r Q e t h rψψλ= 2-1而频域表示则近似为：()[]}}{{()[]2ωλωψψωLR UR j Q j h r tr r r -+-= 2-2 单自由度系统是一种很快速的方法，几乎不需要什么计算时间和计算机内存。
