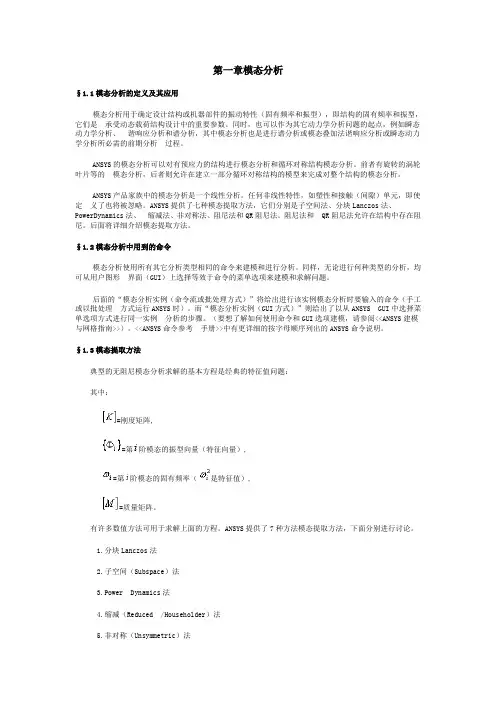

第一章模态分析§1.1模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型),即结构的固有频率和振型,它们是承受动态载荷结构设计中的重要参数。
同时,也可以作为其它动力学分析问题的起点,例如瞬态动力学分析、谐响应分析和谱分析,其中模态分析也是进行谱分析或模态叠加法谐响应分析或瞬态动力学分析所必需的前期分析过程。
ANSYS的模态分析可以对有预应力的结构进行模态分析和循环对称结构模态分析。
前者有旋转的涡轮叶片等的模态分析,后者则允许在建立一部分循环对称结构的模型来完成对整个结构的模态分析。
ANSYS产品家族中的模态分析是一个线性分析。
任何非线性特性,如塑性和接触(间隙)单元,即使定义了也将被忽略。
ANSYS提供了七种模态提取方法,它们分别是子空间法、分块Lanczos法、PowerDynamics法、缩减法、非对称法、阻尼法和QR阻尼法。
阻尼法和QR阻尼法允许在结构中存在阻尼。
后面将详细介绍模态提取方法。
§1.2模态分析中用到的命令模态分析使用所有其它分析类型相同的命令来建模和进行分析。
同样,无论进行何种类型的分析,均可从用户图形界面(GUI)上选择等效于命令的菜单选项来建模和求解问题。
后面的“模态分析实例(命令流或批处理方式)”将给出进行该实例模态分析时要输入的命令(手工或以批处理方式运行ANSYS时)。
而“模态分析实例(GUI方式)”则给出了以从ANSYS GUI中选择菜单选项方式进行同一实例分析的步骤。
(要想了解如何使用命令和GUI选项建模,请参阅<<ANSYS建模与网格指南>>)。
<<ANSYS命令参考手册>>中有更详细的按字母顺序列出的ANSYS命令说明。
§1.3模态提取方法典型的无阻尼模态分析求解的基本方程是经典的特征值问题:其中:=刚度矩阵,=第阶模态的振型向量(特征向量),=第阶模态的固有频率(是特征值),=质量矩阵。
ANSYS结构静力学与动力学分析教程第一章:ANSYS结构静力学分析基础ANSYS是一种常用的工程仿真软件,可以进行结构静力学分析,帮助工程师分析和优化设计。
本章将介绍ANSYS的基本概念、步骤和常用命令。
1.1 ANSYS的基本概念ANSYS是一款基于有限元方法的仿真软件,可以用于解决各种工程问题。
其核心思想是将结构分割成有限数量的离散单元,并通过求解线性或非线性方程组来评估结构的行为。
1.2 结构静力学分析的步骤进行结构静力学分析一般包括以下步骤:1)几何建模:创建结构的几何模型,包括构件的位置、大小和形状等信息。
2)网格划分:将结构离散为有限元网格,常见的有线性和非线性单元。
3)边界条件:定义结构的边界条件,如固定支座、力、力矩等。
4)材料属性:定义结构的材料属性,如弹性模量、泊松比等。
5)加载条件:施加外部加载条件,如力、压力、温度等。
6)求解方程:根据模型的边界条件和加载条件,通过求解线性或非线性方程组得到结构的响应。
7)结果分析:分析模拟结果,如应力、应变、变形等。
1.3 ANSYS常用命令ANSYS提供了丰富的命令,用于设置分析模型和求解方程。
以下是一些常用命令的示例:1)/PREP7:进入前处理模块,用于设置模型的几何、边界条件和材料属性等。
2)/SOLU:进入求解模块,用于设置加载条件和求解方程组。
3)/POST1:进入后处理模块,用于分析和可视化模拟结果。
4)ET:定义单元类型,如BEAM、SOLID等。
5)REAL:定义单元材料属性,如弹性模量、泊松比等。
6)D命令:定义位移边界条件。
7)F命令:定义力或压力加载条件。
第二章:ANSYS结构动力学分析基础ANSYS还可以进行结构动力学分析,用于评估结构在动态载荷下的响应和振动特性。
本章将介绍ANSYS的动力学分析理论和实践应用。
2.1 结构动力学分析的理论基础结构动力学分析是研究结构在动态载荷下的响应和振动特性的学科。
它基于质量、刚度和阻尼三个基本量,通过求解动态方程来描述结构的振动行为。

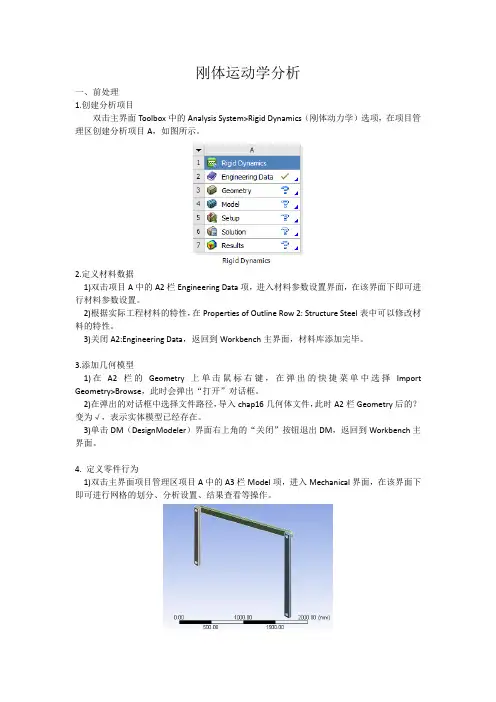

刚体运动学分析一、前处理1.创建分析项目双击主界面Toolbox中的Analysis System>Rigid Dynamics(刚体动力学)选项,在项目管理区创建分析项目A,如图所示。
2.定义材料数据1)双击项目A中的A2栏Engineering Data项,进入材料参数设置界面,在该界面下即可进行材料参数设置。
2)根据实际工程材料的特性,在Properties of Outline Row 2: Structure Steel表中可以修改材料的特性。
3)关闭A2:Engineering Data,返回到Workbench主界面,材料库添加完毕。
3.添加几何模型1)在A2栏的Geometry上单击鼠标右键,在弹出的快捷菜单中选择Import Geometry>Browse,此时会弹出“打开”对话框。
2)在弹出的对话框中选择文件路径,导入chap16几何体文件,此时A2栏Geometry后的?变为√,表示实体模型已经存在。
3)单击DM(DesignModeler)界面右上角的“关闭”按钮退出DM,返回到Workbench主界面。
4. 定义零件行为1)双击主界面项目管理区项目A中的A3栏Model项,进入Mechanical界面,在该界面下即可进行网格的划分、分析设置、结果查看等操作。
2)选择Mechanical界面左侧Outline树结构图中Geometry选项下的所有Solid,在Details of “Solid”中确保所有的Solid对象的Stiffness Behavior(刚度特性)均为Rigid(刚性),如图所示。
5.设置连接1)查看是否生成了Contact接触,如存在,则全部删除,如图所示。
2)选择Mechanical界面左侧Outline树结构图中的Connections对象,然后在工具箱中选择Body-Ground>Revolute,此时树结构图中出现Revolute对象。
ANSYS 动力学分析指南目 录第1章 模态分析 (1)§1.1 模态分析的定义及其应用 (1)§1.2 模态分析中用到的命令 (1)§1.3 模态提取方法 (1)§1.3.1 分块Lanczos法 (2)§1.3.2 子空间法 (3)§1.3.3 PowerDynamics法 (3)§1.3.4 缩减法 (3)§1.3.5 非对称法 (3)§1.3.6 阻尼法 (4)§1.3.7 QR阻尼法 (4)§1.4 矩阵缩减技术和主自由度选择准则 (5)§1.4.1矩阵缩减 技术 (5)§1.4.2人工选择主自由度的准则 (5)§1.4.3程序选择主自由度的要点 (7)§1.5 模态分析过程 (7)§1.6 建模 (7)§1.7 加载及求解 (8)§1.7.1 进入ANSYS求解器 (8)§1.7.2 指定分析类型和分析选项 (8)§1.7.3 定义主自由度 (10)§1.7.4 在模型上加载荷 (11)§1.7.5 指定载荷步选项 (12)§1.7.6 参与系数表输出 (12)§1.7.7 求解 (13)§1.7.8 退出求解器 (14)§1.8 扩展模态 (14)§1.8.1 注意要点 (14)§1.8.2 扩展模态 (14)§1.9观察结果 (16)§1.9.1 注意要点 (16)§1.9.2 观察结果数据的过程 (16)§1.9.3 选项:列表显示所有频率 (17)§1.9.4 选项:图形显示变形 (17)§1.9.5 选项:列表显示主自由度 (17)§1.9.6 选项:线单元结果 (17)§1.9.7 选项:等值图显示结果项 (18)§1.9.9 选项:列表显示结果项 (18)§1.9.10 其它功能 (18)§1.10 有预应力模态分析 (18)§1.11 大变形预应力模态分析 (19)§1.12 循环对称结构的模态分析 (20)§1.12.1 基本扇区 (20)§1.12.2 节径 (20)§1.12.3 标准(无应力)循环对称结构模态分析 过程 (21)§1.12.4 有预应力循环对称结构模态分析 (24)§1. 13 模态分析实例 (25)§1.13.1飞机机翼模态分析实例 (25)§1.13.2 循环对称结构模态分析实例-简化齿轮的模态分析 (31)§1.13.3 其它模态分析实例的出处 (38)第2章 谐响应分析 (40)§2.1谐响应分析 的定义与应用 (40)§2.2谐响应分析中用到的命令 (40)§2.3三种求解方法 (40)§2.3.1完全法 (41)§2.3.2缩减法 (41)§2.3.3模态叠加法 (41)§2.3.4三种方法共同的局限性 (42)§2.4完全法谐响应分析 (42)§2.4.1完全法谐响应分析过程 (42)§2.4.2建模 (42)§2.4.3加载并求解 (42)§2.4.4观察结果 (49)§2.5缩减法谐响应分析 (51)§2.5.1加载并求得缩减解 (52)§2.5.2观察缩减法求解的结果 (53)§2.5.3扩展解(扩展过程) (53)§2.5.4观察已扩展解的结果 (55)§2.5.5典型的缩减法谐响应分析命令流 (56)§2.6模态叠加法谐响应分析 (57)§2.6.1获取模态分析解 (57)§2.6.2获取模态叠加法谐响应解 (58)§2.6.3扩展模态叠加解 (59)§2.6.4观察结果 (59)§2.6.5典型的模态叠加法谐响应分析命令流 (59)§2.7有预应力的完全法谐响应分析 (61)§2.7.1 有预应力的完全法谐响应分析 (61)§2.7.2有预应力的缩减法谐响应分析 (61)§2.7.3有预应力的模态叠加法谐响应分析 (61)§2.8谐响应分析实例 (61)§2.8.1“工作台-电动机”系统谐响应分析 (62)§2.8.2有预应力的吉他弦的谐响应 (66)§2.8.3其它谐响应分析实例的出处 (73)第3章 瞬态动力学分析 (74)§3.1 瞬态动力学分析的定义 (74)§3.2 学习瞬态动力学的预备工作 (74)§3.3 三种求解方法 (74)§3.3.1 完全法 (75)§3.3.2 模态叠加法 (75)§3.3.3 缩减法 (75)§3.4 完全法瞬态动力学分析 (76)§3.4.1 建造模 型 (76)§3.4.2 建立初始条件 (77)§3.4.3 设置求解控制 (79)§3.4.4 设置其他求解选项 (82)§3.4.5 施加载荷 (84)§3.4.6 存储当前载荷步的载荷配置 (84)§3.4.7 针对每个载荷步重复§3.4.3-6 (85)§3.4.8 存储数据库备份文件 (85)§3.4.9 开始瞬态求解 (85)§3.4.10 退出求解器 (86)§3.4.11 观察结果 (86)§3.4.12 完全法瞬态分析的典型命令流 (87)§3.5 模态叠加法瞬态动力分析 (89)§3.5.1 建造模型 (89)§3.5.2 获取模态解 (89)§3.5.3 获取模态叠加法瞬态分析解 (90)§3.5.4 扩展模态叠加解 (93)§3.5.5 观察结果 (94)§3.5.6 模态叠加法瞬态分析的典型命令流 (94)§3.6 缩减法瞬态动力学分析 过程 (95)§3.6.1 获取缩减解 (96)§3.6.2 观察缩减法求解的结果 (100)§3.6.3 扩展解(扩展处理) (100)§3.6.4 观察已扩展解的结果 (102)§3.7 有预应力瞬态动力学分析 (103)§3.7.1 有预应力的完全法瞬态动力学分析 (103)§3.7.2 有预应力的模态叠加法瞬态动力学分析 (103)§3.7.3 有预应力的缩减法瞬态动力学分析 (103)§3.8 瞬态分析的关键技术细节 (104)§3.8.1 积分时间步长选取准则 (104)§3.8.2 自动时间步长 (106)§3.8.3 阻尼 (106)§3.9 瞬态动力学分析实例 (109)§3.9.1 瞬态完全法分析板-梁结构实例 (109)§3.9.2 瞬态缩减法分析简支梁-质量系统实例 (114)§3.9.3 瞬态模态叠加法分析板-梁结构实例 (119)§3.9.4 其它的分析实例的出处 (124)第4章 谱分析 (125)§4.1 谱分析的定义 (125)§4.2 什么是谱 (125)§4.2.1 响应谱分析 (125)§4.2.2 动力设计分析方法 (126)§4.2.3 功率谱密度 (126)§4.2.4 确定性分析与概率分析 (126)§4.3 谱分析使用的命令 (126)§4.4 单点响应谱(SPRS)分析步骤 (126)§4.4.1 建造模型 (127)§4.4.2 获得模态解 (127)§4.4.3 获得谱解 (127)§4.4.4 扩展模态 (129)§4.4.5 合并模态 (130)§4.4.6 观察结果 (132)§4.4.7 典型的单点响应谱分析命令流 (133)§4.5 随机振动(PSD)分析步骤 (134)§4.5.1 扩展模态 (135)§4.5.2 获得谱解 (135)§4.5.3 合并模态 (138)§4.5.4 观察结果 (139)§4.5.5 典型的PSD分析命令流 (141)§4.6 随机振动分析结果应用 (143)§4.6.1 随机振动结果与失效计算 (143)§4.6.2 随机疲劳失效 (144)§4.7 DDAM(动力设计分析方法)谱分析 (146)§4.8 多点响应谱(MPRS)分析 (146)§4.9 谱分析的实例(GUI命令流和批处理) (147)§4.9.1 单点响应谱分析的算例 (147)§4.9.2 多点响应谱分析的算例 (153)§4.9.3 随机振动和随机疲劳分析算例 (156)§4.9.4 谱分析的其他例题 (165)第1章 模态分析§1.1 模态分析的定义及其应用模态分析用于确定设计结构或机器部件的振动特性(固有频率和振型),即结构的固有频率和振型,它们是 承受动态载荷结构设计中的重要参数。

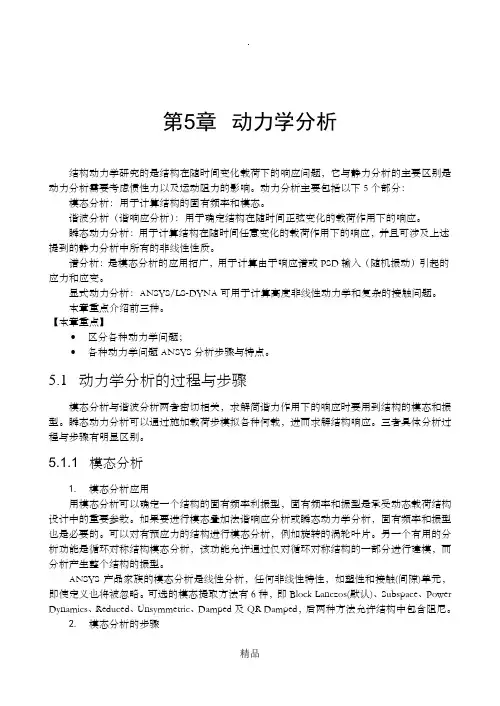

第5章动力学分析结构动力学研究的是结构在随时间变化载荷下的响应问题,它与静力分析的主要区别是动力分析需要考虑惯性力以及运动阻力的影响。
动力分析主要包括以下5个部分:模态分析:用于计算结构的固有频率和模态。
谐波分析(谐响应分析):用于确定结构在随时间正弦变化的载荷作用下的响应。
瞬态动力分析:用于计算结构在随时间任意变化的载荷作用下的响应,并且可涉及上述提到的静力分析中所有的非线性性质。
谱分析:是模态分析的应用拓广,用于计算由于响应谱或PSD输入(随机振动)引起的应力和应变。
显式动力分析:ANSYS/LS-DYNA可用于计算高度非线性动力学和复杂的接触问题。
本章重点介绍前三种。
【本章重点】•区分各种动力学问题;•各种动力学问题ANSYS分析步骤与特点。
5.1 动力学分析的过程与步骤模态分析与谐波分析两者密切相关,求解简谐力作用下的响应时要用到结构的模态和振型。
瞬态动力分析可以通过施加载荷步模拟各种何载,进而求解结构响应。
三者具体分析过程与步骤有明显区别。
5.1.1 模态分析1.模态分析应用用模态分析可以确定一个结构的固有频率利振型,固有频率和振型是承受动态载荷结构设计中的重要参数。
如果要进行模态叠加法谐响应分析或瞬态动力学分析,固有频率和振型也是必要的。
可以对有预应力的结构进行模态分析,例如旋转的涡轮叶片。
另一个有用的分析功能是循环对称结构模态分析,该功能允许通过仅对循环对称结构的一部分进行建模,而分析产生整个结构的振型。
ANSYS产品家族的模态分析是线性分析,任何非线性特性,如塑性和接触(间隙)单元,即使定义也将被忽略。
可选的模态提取方法有6种,即Block Lanczos(默认)、Subspace、Power Dynamics、Reduced、Unsymmetric、Damped及QR Damped,后两种方法允许结构中包含阻尼。
2.模态分析的步骤模态分析过程由4个主要步骤组成,即建模、加载和求解、扩展模态,以及查看结果和后处理。

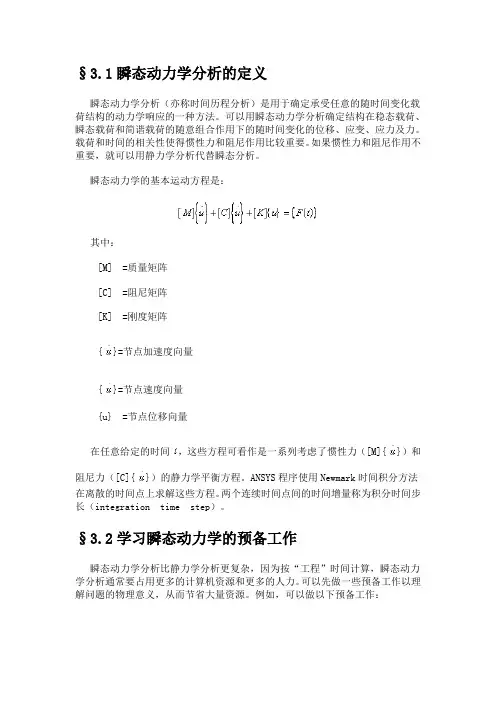

ANSYS动力学分析指南——瞬态动力学分析§3.1瞬态动力学分析的定义瞬态动力学分析(亦称时间历程分析)是用于确定承受任意的随时间变化载荷结构的动力学响应的一种方法。
可以用瞬态动力学分析确定结构在稳态载荷、瞬态载荷和简谐载荷的随意组合作用下的随时间变化的位移、应变、应力及力。
载荷和时间的相关性使得惯性力和阻尼作用比较重要。
如果惯性力和阻尼作用不重要,就可以用静力学分析代替瞬态分析。
瞬态动力学的基本运动方程是:其中:[M] =质量矩阵[C] =阻尼矩阵[K] =刚度矩阵{}=节点加速度向量{}=节点速度向量{u} =节点位移向量在任意给定的时间,这些方程可看作是一系列考虑了惯性力([M]{})和阻尼力([C]{})的静力学平衡方程。
ANSYS程序使用Newmark时间积分方法在离散的时间点上求解这些方程。
两个连续时间点间的时间增量称为积分时间步长(integration time step)。
§3.2学习瞬态动力学的预备工作瞬态动力学分析比静力学分析更复杂,因为按“工程”时间计算,瞬态动力学分析通常要占用更多的计算机资源和更多的人力。
可以先做一些预备工作以理解问题的物理意义,从而节省大量资源。
例如,可以做以下预备工作:1.首先分析一个较简单模型。
创建梁、质量体和弹簧组成的模型,以最小的代价深入的理解动力学认识,简单模型更有利于全面了解所有的动力学响应所需要的。
2.如果分析包括非线性特性,建议首先利用静力学分析掌握非线性特性对结构响应的影响规律。
在某些场合,动力学分析中是没必要包括非线性特性的。
3.掌握结构动力学特性。
通过做模态分析计算结构的固有频率和振型,了解这些模态被激活时结构的响应状态。
同时,固有频率对计算正确的积分时间步长十分有用。
4.对于非线性问题,考虑将模型的线性部分子结构化以降低分析代价。
<<高级技术分指南>>中将讲述子结构。
§3.3三种求解方法瞬态动力学分析可采用三种方法:完全(Full)法、缩减(Reduced)法及模态叠加法。
刚体运动学分析一、前处理1.创建分析项目双击主界面Toolbox中的Analysis System>Rigid Dynamics(刚体动力学)选项,在项目管理区创建分析项目A,如图所示。
2.定义材料数据1)双击项目A中的A2栏Engineering Data项,进入材料参数设置界面,在该界面下即可进行材料参数设置。
2)根据实际工程材料的特性,在Properties of Outline Row 2: Structure Steel表中可以修改材料的特性。
3)关闭A2:Engineering Data,返回到Workbench主界面,材料库添加完毕。
3.添加几何模型1)在A2栏的Geometry上单击鼠标右键,在弹出的快捷菜单中选择Import Geometry>Browse,此时会弹出“打开”对话框。
2)在弹出的对话框中选择文件路径,导入chap16几何体文件,此时A2栏Geometry后的?变为√,表示实体模型已经存在。
3)单击DM(DesignModeler)界面右上角的“关闭”按钮退出DM,返回到Workbench主界面。
4. 定义零件行为1)双击主界面项目管理区项目A中的A3栏Model项,进入Mechanical界面,在该界面下即可进行网格的划分、分析设置、结果查看等操作。
2)选择Mechanical界面左侧Outline树结构图中Geometry选项下的所有Solid,在Details of “Solid”中确保所有的Solid对象的Stiffness Behavior(刚度特性)均为Rigid(刚性),如图所示。
5.设置连接1)查看是否生成了Contact接触,如存在,则全部删除,如图所示。
2)选择Mechanical界面左侧Outline树结构图中的Connections对象,然后在工具箱中选择Body-Ground>Revolute,此时树结构图中出现Revolute对象。
第5章动力学分析结构动力学研究的是结构在随时间变化载荷下的响应问题,它与静力分析的主要区别是动力分析需要考虑惯性力以及运动阻力的影响。
动力分析主要包括以下5个部分:模态分析:用于计算结构的固有频率和模态。
谐波分析(谐响应分析):用于确定结构在随时间正弦变化的载荷作用下的响应。
瞬态动力分析:用于计算结构在随时间任意变化的载荷作用下的响应,并且可涉及上述提到的静力分析中所有的非线性性质。
谱分析:是模态分析的应用拓广,用于计算由于响应谱或PSD输入(随机振动)引起的应力和应变。
显式动力分析:ANSYS/LS-DYNA可用于计算高度非线性动力学和复杂的接触问题。
本章重点介绍前三种。
【本章重点】•区分各种动力学问题;•各种动力学问题ANSYS分析步骤与特点。
5.1 动力学分析的过程与步骤模态分析与谐波分析两者密切相关,求解简谐力作用下的响应时要用到结构的模态和振型。
瞬态动力分析可以通过施加载荷步模拟各种何载,进而求解结构响应。
三者具体分析过程与步骤有明显区别。
5.1.1 模态分析1.模态分析应用用模态分析可以确定一个结构的固有频率利振型,固有频率和振型是承受动态载荷结构设计中的重要参数。
如果要进行模态叠加法谐响应分析或瞬态动力学分析,固有频率和振型也是必要的。
可以对有预应力的结构进行模态分析,例如旋转的涡轮叶片。
另一个有用的分析功能是循环对称结构模态分析,该功能允许通过仅对循环对称结构的一部分进行建模,而分析产生整个结构的振型。
ANSYS产品家族的模态分析是线性分析,任何非线性特性,如塑性和接触(间隙)单元,即使定义也将被忽略。
可选的模态提取方法有6种,即Block Lanczos(默认)、Subspace、Power Dynamics、Reduced、Unsymmetric、Damped及QR Damped,后两种方法允许结构中包含阻尼。
2.模态分析的步骤模态分析过程由4个主要步骤组成,即建模、加载和求解、扩展模态,以及查看结果和后处理。
第5章动力学分析结构动力学研究的是结构在随时间变化载荷下的响应问题,它与静力分析的主要区别是动力分析需要考虑惯性力以及运动阻力的影响。
动力分析主要包括以下5个部分:模态分析:用于计算结构的固有频率和模态。
谐波分析(谐响应分析):用于确定结构在随时间正弦变化的载荷作用下的响应。
瞬态动力分析:用于计算结构在随时间任意变化的载荷作用下的响应,并且可涉及上述提到的静力分析中所有的非线性性质。
谱分析:是模态分析的应用拓广,用于计算由于响应谱或PSD输入(随机振动)引起的应力和应变。
显式动力分析:ANSYS/LS-DYNA可用于计算高度非线性动力学和复杂的接触问题。
本章重点介绍前三种。
【本章重点】区分各种动力学问题;各种动力学问题ANSYS分析步骤与特点。
5.1 动力学分析的过程与步骤模态分析与谐波分析两者密切相关,求解简谐力作用下的响应时要用到结构的模态和振型。
瞬态动力分析可以通过施加载荷步模拟各种何载,进而求解结构响应。
三者具体分析过程与步骤有明显区别。
5.1.1 模态分析1.模态分析应用用模态分析可以确定一个结构的固有频率利振型,固有频率和振型是承受动态载荷结构设计中的重要参数。
如果要进行模态叠加法谐响应分析或瞬态动力学分析,固有频率和振型也是必要的。
可以对有预应力的结构进行模态分析,例如旋转的涡轮叶片。
另一个有用的分析功能是循环对称结构模态分析,该功能允许通过仅对循环对称结构的一部分进行建模,而分析产生整个结构的振型。
ANSYS产品家族的模态分析是线性分析,任何非线性特性,如塑性和接触(间隙)单元,即使定义也将被忽略。
可选的模态提取方法有6种,即Block Lanczos(默认)、Subspace、Power Dynamics、Reduced、Unsymmetric、Damped及QR Damped,后两种方法允许结构中包含阻尼。
2.模态分析的步骤模态分析过程由4个主要步骤组成,即建模、加载和求解、扩展模态,以及查看结果和后处理。
动力学分析5.1 机翼模态分析实例问题描述如图5-2所示,为一个模型飞机的机翼。
机翼沿着长度方向轮廓一致,且它的横截面由直线和样条曲线定义。
机翼的一端固定在机体上,另一端为悬空的自由端。
且机翼由低密度聚乙烯制成,有关性质参数为:弹性模量:38×103psi;泊松比:0.3;密度:1.033×10-3slug/in3。
问题的目的是显示机翼的模态自由度。
图5-2 模型飞机机翼简图GUI操作步骤1.定义标题和设置参数(1)选择菜单Utility Menu>File>Change Title。
(2)输入文本“Modal analysis Of a model airplane wing”,单击。
(3)选择菜单Main Menu>Preferences。
(4)选中“Structural”选项,单击。
2.定义单元类型(1)选择菜单Main Menu>Preprocessor>Element Type>Add/Edit/Delete,弹出【Element Types】窗口如图5-3。
0 动力学分析图5-3 【Element Types】窗口(2)单击,弹出【Library of Element Types】对话框如图5-4。
图5-4 【Library of Element Types】对话框(3)在左侧的滚动框中选择“Structural Solid”。
(4)在右侧的滚动框中选择“Quad 4node 42”。
(5)单击。
(6)在右侧的滚动框中选择“Brick 8node 45”,单击。
(7)单击关闭窗口。
3.定义材料性质(1)选择菜单路径Main Menu>Preprocessor>Material Props>Material Models,打开【Define Material Model Behavior】材料属性对话框如图5-5。
