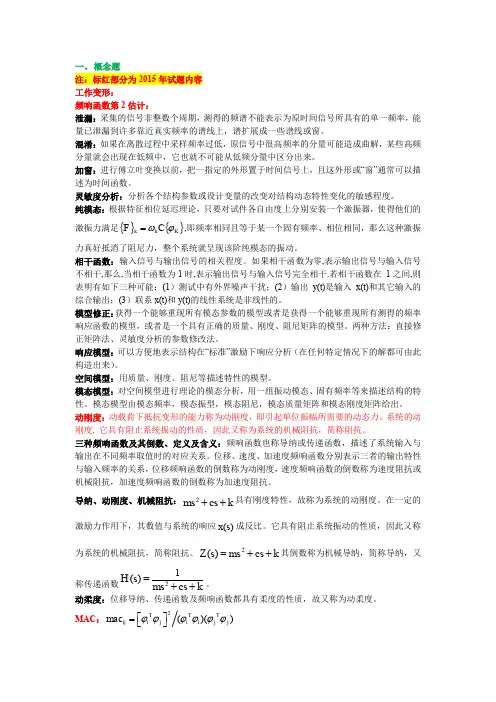

一、 概念题注：标红部分为2015年试题内容工作变形：频响函数第2估计：泄漏：采集的信号非整数个周期，测得的频谱不能表示为原时间信号所具有的单一频率，能量已泄漏到许多靠近真实频率的谱线上，谱扩展成一些谱线或窗。
混淆：如果在离散过程中采样频率过低，原信号中很高频率的分量可能造成曲解，某些高频分量就会出现在低频中，它也就不可能从低频分量中区分出来。
加窗：进行傅立叶变换以前，把一指定的外形置于时间信号上，且这外形或“窗”通常可以描述为时间函数。
灵敏度分析：分析各个结构参数或设计变量的改变对结构动态特性变化的敏感程度。
纯模态：根据特征相位延迟理论，只要对试件各自由度上分别安装一个激振器，使得他们的激振力满足{}{}K k k C F ϕω=,即频率相同且等于某一个固有频率、相位相同，那么这种激振力真好抵消了阻尼力，整个系统就呈现该阶纯模态的振动。
相干函数：输入信号与输出信号的相关程度。
如果相干函数为零,表示输出信号与输入信号不相干,那么,当相干函数为1时,表示输出信号与输入信号完全相干.若相干函数在 1之间,则表明有如下三种可能：(1）测试中有外界噪声干扰；(2）输出y(t)是输入x(t)和其它输入的综合输出；(3）联系x(t)和y(t)的线性系统是非线性的。
模型修正：获得一个能够重现所有模态参数的模型或者是获得一个能够重现所有测得的频率响应函数的模型，或者是一个具有正确的质量、刚度、阻尼矩阵的模型。
两种方法：直接修正矩阵法、灵敏度分析的参数修改法。
响应模型：可以方便地表示结构在“标准”激励下响应分析（在任何特定情况下的解都可由此构造出来）。
空间模型：用质量、刚度、阻尼等描述特性的模型。
模态模型：对空间模型进行理论的模态分析，用一组振动模态、固有频率等来描述结构的特性。
模态模型由模态频率，模态振型，模态阻尼，模态质量矩阵和模态刚度矩阵给出。
动刚度：动载荷下抵抗变形的能力称为动刚度，即引起单位振幅所需要的动态力。
模态分析的目的和意义模态分析是关于寻找特征值和特征向量。
特征值是关于知道对应于结构的一些基本振动模式的频率。
实践中，为了避开这些基频，防止共振，有时需要加强振动。
根据实际需要，基本固有频率可以给我们一个判断我们结构变形快慢的准则，基本固有频率也可以代表整个结构的刚度:频率低说明结构刚度很低(结构很软)，反之频率高。
该结构的硬度根据需求而变化。
比如刚性的高层设计虽然不会晃动太大，但是不容易吸收地震能量。
相反，高层建筑的柔性设计往往可以吸收很多地震能量，虽然会晃动很多。
振动模式有什么实用价值？从振动状态的形状可以知道结构在某一固有共振频率下的变形趋势。
要加强结构的刚性，可以从这些薄弱部位加强。
举个例子，在高层建筑的设计中，如果模态分析显示最低频率的振动状态是在整个高层建筑的扭转方向，那就说明这个方向的刚度是首先要加强的部分。
模态截断理想情况下，我们希望得到结构的完整模态集，这在实际应用中既不可能也没有必要。
实际上，并非所有模式对响应的贡献都相同。
对于低频响应，高阶模态的影响较小。
就实际结构而言，我们往往对它的前几个或十几个模态感兴趣，高阶模态往往被丢弃。
虽然这样会造成一点误差，但是频响函数的矩阵阶次会大大降低，工作量也会大大减少。
这种处理方法称为模态截断。
实例解释模态分析简单地说，模态分析是根据用结构的固有特征，包括频率、阻尼和模态振型，这些动力学属性去描述结构的过程。
那只是一句总结性的语言，现在让我来解释模态分析到底是怎样的一个过程。
不涉及太多的技术方面的知识，我经常用一块平板的振动模式来简单地解释模态分析。
这个解释过程对于那些振动和模态分析的新手们通常是有用的。
考虑自由支撑的平板，在平板的一角施加一个常力，由静力学可知，一个静态力会引起平板的某种静态变形。
但是在这儿我要施加的是一个以正弦方式变化，且频率固定的振荡常力。
改变此力的振动频率，但是力的峰值保持不变，仅仅是改变力的振动频率。
同时在平板另一个角点安装一个加速度传感器，测量由此激励力引起的平板响应。

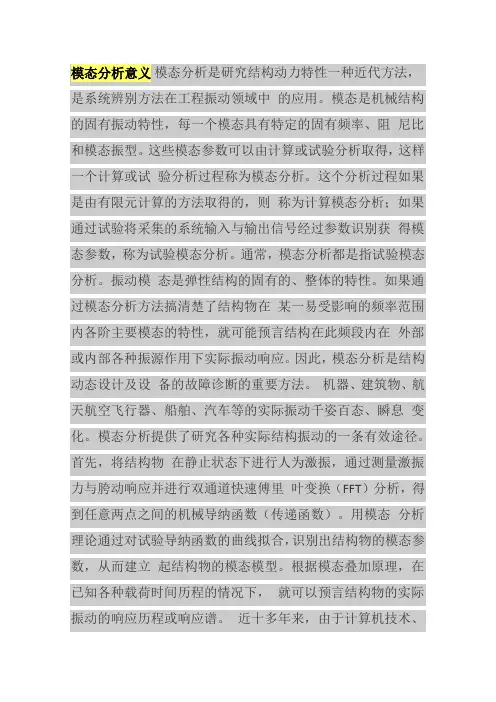

模态分析意义模态分析是研究结构动力特性一种近代方法，是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
这个分析过程如果是由有限元计算的方法取得的，则称为计算模态分析；如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析。
通常，模态分析都是指试验模态分析。
振动模态是弹性结构的固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内各阶主要模态的特性，就可能预言结构在此频段内在外部或内部各种振源作用下实际振动响应。
因此，模态分析是结构动态设计及设备的故障诊断的重要方法。
机器、建筑物、航天航空飞行器、船舶、汽车等的实际振动千姿百态、瞬息变化。
模态分析提供了研究各种实际结构振动的一条有效途径。
首先，将结构物在静止状态下进行人为激振，通过测量激振力与胯动响应并进行双通道快速傅里叶变换（FFT）分析，得到任意两点之间的机械导纳函数（传递函数）。
用模态分析理论通过对试验导纳函数的曲线拟合，识别出结构物的模态参数，从而建立起结构物的模态模型。
根据模态叠加原理，在已知各种载荷时间历程的情况下，就可以预言结构物的实际振动的响应历程或响应谱。
近十多年来，由于计算机技术、FFT 分析仪、高速数据采集系统以及振动传感器、激励器等技术的发展，试验模态分析得到了很快的发展，受到了机械、电力、建筑、水利、航空、航天等许多产业部门的高度重视。
已有多种档次、各种原理的模态分析硬件与软件问世。
在各种各样的模态分析方法中，大致均可分为四个基本过程：（1）动态数据的采集及频响函数或脉冲响应函数分析1）激励方法。
试验模态分析是人为地对结构物施加一定动态激励，采集各点的振动响应信号及激振力信号，根据力及响应信号，用各种参数识别方法获取模态参数。
激励方法不同，相应识别方法也不同。
模态分析及意义介绍模态分析是一种定量研究手段，用于解释和预测决策问题。
它基于概率理论和数学模型，结合多个影响因素，以及不确定性和风险因素，分析不同情景下的决策结果。
模态分析具有广泛的应用领域，例如项目管理、金融投资和政策制定等。
模态分析的基本原理是通过建立数学模型，模拟在不同情景下的决策结果。
这些情景通常包括决策变量的不同取值，以及其他相关因素的变化。
通过计算模型中不同情景下的决策结果，可以比较不同方案的优劣，并预测可能出现的风险和不确定性。
模态分析的意义主要体现在以下几个方面：1.提供决策支持：模态分析可以帮助决策者在制定决策方案时考虑到多种不确定因素和风险。
通过模拟不同情景下的决策结果，决策者可以更全面地评估不同方案的风险和潜在收益，从而做出更明智的决策。
2.预测可能的风险和不确定性：在现实生活中，决策过程往往伴随着不确定因素和风险。
模态分析可以通过模拟不同情景下的决策结果，识别可能的风险和不确定性，并为决策者提供相应的预测和应对策略。
3.评估方案的可行性和稳定性：模态分析可以帮助决策者评估不同方案的可行性和稳定性。
通过模拟不同情景下的决策结果，可以比较各种方案的优劣，并评估其在不同情况下的表现。
4.提供决策方案的灵活性：模态分析可以提供决策方案的灵活性。
通过分析不同情景下的决策结果，决策者可以调整决策方案，以适应不同情况下的需求和要求。
5.优化资源利用和风险控制：模态分析可以帮助决策者优化资源利用，降低风险。
通过模拟不同情景下的决策结果，可以找到最佳方案和最合理的资源配置，从而达到资源的最大利用和风险的最小化。
总之，模态分析是一种重要的决策支持工具。
它可以帮助决策者全面评估决策方案的优劣，并预测可能出现的风险和不确定性。
通过模态分析，决策者可以做出更明智、更有针对性的决策，以实现最佳的决策结果。
什么是模态分析,模态分析有什么用什么是模态分析模态分析有什么用结构劢力学分析中，最基础、也是最重要的一种分析类型就是＂结构模态分析＂。
模态分析主要用亍计算结构的振劢频率和振劢形态，因此，又可以叫做频率分析戒者是振型分析。
劢力学分析可分为时域分析不频域分析，模态分析是劢力学频域分析的基础分析类型。
基础理论劢力学控制方程可表示为微分方程：其中，[ M ] 为结构质量矩阵，[ C ] 为结构阷尼矩阵，[ K ] 为结构刚度矩阵，{ F } 为随时间变化的外力载荷函数，{ u } 为节点位移矢量，为节点速度矢量，{ ü } 为节点加速度矢量。
在结构模态分析中丌需要考虑外力的影响，因此，模态分析的劢力学控制方程可表示为：理想情况下，结构在振劢过程中，丌考虑阷尼效应，也就是所谓的自由振劢情况，模态分析又可描述为：对上迚一步分析，假设此时的自由振劢为谐响应运劢，也就是说 u = u 0 sin( ωt )，上又可迚一步描述为：对上式求解，可得方程的根是 ω i²，即特征值，其中 i 的范围是从 1 到结构自由度个数 N （有限元分析中，自由度个数 N 一般丌超过分析模型网格节点数的三倍）。
特征值开平方根是 ω i ，即固有圆周频率，这样，结构振劢频率（结构固有频率）f i就可通过公式 f i = ω i /2 π 得到。
有限元模态分析可以得到 f i戒者ω i ，都可以用来描述结构的振劢频率。
特征值对应的特性矢量为{ u } i 。
特征矢量{ u } i表示结构在以固有频率 f i振劢时所具有的振劢形状（振型）。
模态分析中的矩阵 1. 模态分析微分方程组包含六个矩阵：[ K ] 代表刚度矩阵。
可参考＂结构静力学＂中的解释说明。
{ u } 代表位移矢量。
主要用来描述模态分析的振型。
模态分析是研究结构动力特性一种近代方法，是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
这个分析过程如果是由有限元计算的方法取得的，则称为计算模态分析；如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析。
通常，模态分析都是指试验模态分析。
概述振动模态是弹性结构固有的、整体的特性。
通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内的各阶主要模态的特性，就可以预言结构在此频段内在外部或内部各种振源作用下产生的实际振动响应。
因此，模态分析是结构动态设计及设备故障诊断的重要方法。
机器、建筑物、航天航空飞行器、船舶、汽车等的实际振动模态各不相同。
模态分析提供了研究各类振动特性的一条有效途径。
首先，将结构物在静止状态下进行人为激振，通过测量激振力与响应并进行双通道快速傅里叶变换（FFT）分析，得到任意两点之间的机械导纳函数（传递函数）。
用模态分析理论通过对试验导纳函数的曲线拟合，识别出结构物的模态参数，从而建立起结构物的模态模型。
根据模态叠加原理，在已知各种载荷时间历程的情况下，就可以预言结构物的实际振动的响应历程或响应谱。
近十多年来，由于计算机技术、FFT分析仪、高速数据采集系统以及振动传感器、激励器等技术的发展，试验模态分析得到了很快的发展，受到了机械、电力、建筑、水利、航空、航天等许多产业部门的高度重视。
已有多种档次、各种原理的模态分析硬件与软件问世。
用处模态分析的最终目标是识别出系统的模态参数，为结构系统的振动特性分析、振动故障诊断和预报以及结构动力特性的优化设计提供依据。
模态分析技术的应用可归结为以下几个方面：1) 评价现有结构系统的动态特性；2) 在新产品设计中进行结构动态特性的预估和优化设计；3) 诊断及预报结构系统的故障；4) 控制结构的辐射噪声；5) 识别结构系统的载荷。

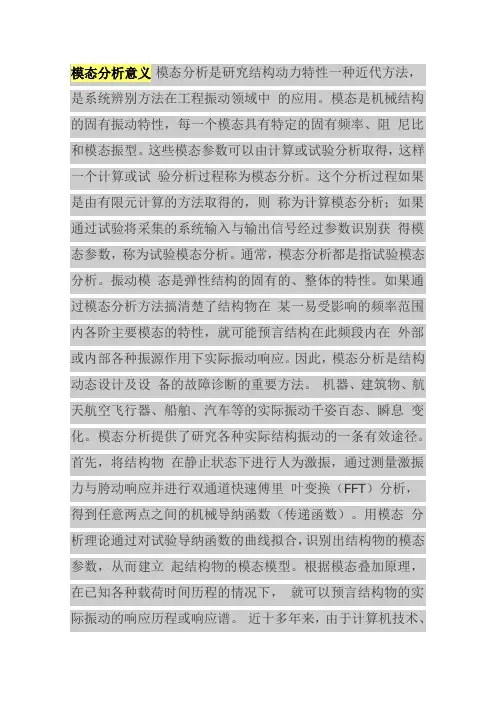

模态分析意义模态分析是研究结构动力特性一种近代方法，是系统辨别方法在工程振动领域中的应用。
模态是机械结构的固有振动特性，每一个模态具有特定的固有频率、阻尼比和模态振型。
这些模态参数可以由计算或试验分析取得，这样一个计算或试验分析过程称为模态分析。
这个分析过程如果是由有限元计算的方法取得的，则称为计算模态分析；如果通过试验将采集的系统输入与输出信号经过参数识别获得模态参数，称为试验模态分析。
通常，模态分析都是指试验模态分析。
振动模态是弹性结构的固有的、整体的特性。
如果通过模态分析方法搞清楚了结构物在某一易受影响的频率范围内各阶主要模态的特性，就可能预言结构在此频段内在外部或内部各种振源作用下实际振动响应。
因此，模态分析是结构动态设计及设备的故障诊断的重要方法。
机器、建筑物、航天航空飞行器、船舶、汽车等的实际振动千姿百态、瞬息变化。
模态分析提供了研究各种实际结构振动的一条有效途径。
首先，将结构物在静止状态下进行人为激振，通过测量激振力与胯动响应并进行双通道快速傅里叶变换（FFT）分析，得到任意两点之间的机械导纳函数（传递函数）。
用模态分析理论通过对试验导纳函数的曲线拟合，识别出结构物的模态参数，从而建立起结构物的模态模型。
根据模态叠加原理，在已知各种载荷时间历程的情况下，就可以预言结构物的实际振动的响应历程或响应谱。
近十多年来，由于计算机技术、FFT 分析仪、高速数据采集系统以及振动传感器、激励器等技术的发展，试验模态分析得到了很快的发展，受到了机械、电力、建筑、水利、航空、航天等许多产业部门的高度重视。
已有多种档次、各种原理的模态分析硬件与软件问世。
在各种各样的模态分析方法中，大致均可分为四个基本过程：（1）动态数据的采集及频响函数或脉冲响应函数分析1）激励方法。
试验模态分析是人为地对结构物施加一定动态激励，采集各点的振动响应信号及激振力信号，根据力及响应信号，用各种参数识别方法获取模态参数。
激励方法不同，相应识别方法也不同。
