ansys动力学分析简介

ANSYS静力学显式动力学1. 引言ANSYS是一款多功能的工程仿真软件，广泛应用于不同行业的产品设计、分析和优化中。

其中，静力学和显式动力学是ANSYS的两个重要模块，本文将对这两个模块进行全面、详细、完整且深入的探讨。

2. 静力学2.1 概述静力学是研究物体在静止状态下受力平衡的学科。

通过静力学分析，可以确定物体的受力情况、结构的稳定性以及构件的强度等信息。

2.2 ANSYS中的静力学分析ANSYS中的静力学分析模块可以通过建立几何模型、定义材料和边界条件来进行分析。

在分析过程中，可以考虑不同的加载情况，如静力加载和重力加载。

2.3 静力学分析的步骤静力学分析通常包括以下步骤： 1. 建立或导入模型：使用ANSYS的建模工具创建几何模型或导入现有模型。

2. 定义材料和属性：为模型定义材料特性和材料属性。

3. 定义边界条件：为模型的边界定义约束和加载条件。

4. 网格划分：将模型划分为离散的网格单元。

5. 求解分析：通过求解静力学方程，得到模型的受力状态。

6. 后处理：分析结果的可视化和数据输出。

3. 显式动力学3.1 概述显式动力学是一种研究物体在动力加载作用下的运动和响应的学科。

与静力学不同，显式动力学考虑了时间因素，可以模拟和预测物体在瞬态加载情况下的动态响应。

3.2 ANSYS中的显式动力学分析ANSYS中的显式动力学分析模块可以模拟各种动力加载条件下的物体运动和响应。

该模块可以用于模拟撞击、爆炸、碰撞、结构破坏等情况，并可以为工程师提供重要的设计参考信息。

3.3 显式动力学分析的步骤显式动力学分析通常包括以下步骤： 1. 建立或导入模型：与静力学分析相同，需要建立或导入模型。

2. 定义材料和属性：为模型定义材料特性和材料属性，以便模拟加载情况下的材料响应。

3. 定义边界条件：为模型的边界定义约束和加载条件，包括初始速度和力。

4. 网格划分：将模型划分为离散的网格单元。

5. 求解分析：通过求解显式动力学方程，得到模型在不同时间步长下的运动和响应。

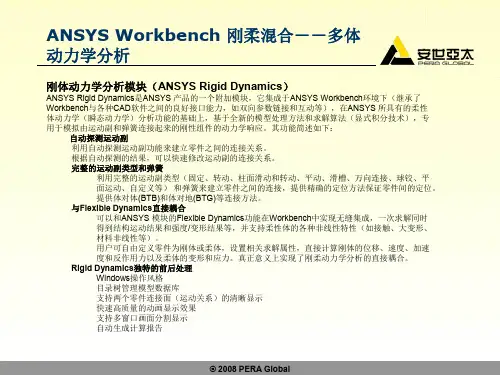

ANSYS动力学分析汇总ANSYS动力学分析是一种用于研究和分析物体运动和受力的工程分析方法。

它可以帮助工程师和设计师理解和优化物体在运动过程中的性能和可靠性。

ANSYS软件提供了丰富的工具和功能，用于进行各种类型的动力学分析，包括刚体动力学、柔性体动力学、液体动力学等。

本文将对ANSYS动力学分析的基本原理和方法进行总结。

ANSYS动力学分析的基本原理是基于牛顿力学定律和动力学方程。

牛顿力学定律可以用来描述物体在受到力的作用下的运动状态。

动力学方程可以用来计算物体在运动过程中的加速度、速度和位移等参数。

在ANSYS 中，可以通过建立适当的模型和应用适当的边界条件来模拟物体的运动和受力情况，并使用动力学方程进行计算和分析。

在进行ANSYS动力学分析时，首先需要建立几何模型。

可以使用ANSYS的几何建模工具来绘制物体的几何形状，并定义其材料属性、边界条件等。

然后，需要定义物体的运动约束和受力条件。

运动约束可以用来限制物体的运动自由度，例如固定物体的特定点或轴。

受力条件可以用来模拟物体受到的外部力和力矩的作用，例如重力、摩擦力、碰撞力等。

在进行ANSYS动力学分析之前，需要定义问题的初始条件和边界条件。

初始条件是指物体在分析开始时的状态，例如初始位置、速度和加速度等。

边界条件是指物体与外界或其他物体之间的相互作用条件。

例如，在液体动力学分析中，可以定义物体与周围液体之间的流体力学条件，例如流速、压力和粘性等。

完成模型和条件的定义后，可以进行ANSYS动力学分析。

ANSYS提供了一系列求解器和分析工具，用于计算物体在运动过程中的运动和受力情况。

可以通过选择适当的求解器和设置计算参数来进行分析。

在分析过程中，可以观察物体的运动轨迹、变形情况、受力分布等变化，并根据需要进行结果的后处理和解读。

ANSYS动力学分析可以应用于多个领域和行业，例如机械工程、汽车工程、航空航天工程等。

它可以用于优化产品的设计和性能，预测物体的运动和受力情况，评估产品的可靠性和安全性等。

ANSYS结构静力学与动力学分析教程第一章：ANSYS结构静力学分析基础ANSYS是一种常用的工程仿真软件，可以进行结构静力学分析，帮助工程师分析和优化设计。

本章将介绍ANSYS的基本概念、步骤和常用命令。

1.1 ANSYS的基本概念ANSYS是一款基于有限元方法的仿真软件，可以用于解决各种工程问题。

其核心思想是将结构分割成有限数量的离散单元，并通过求解线性或非线性方程组来评估结构的行为。

1.2 结构静力学分析的步骤进行结构静力学分析一般包括以下步骤：1）几何建模：创建结构的几何模型，包括构件的位置、大小和形状等信息。

2）网格划分：将结构离散为有限元网格，常见的有线性和非线性单元。

3）边界条件：定义结构的边界条件，如固定支座、力、力矩等。

4）材料属性：定义结构的材料属性，如弹性模量、泊松比等。

5）加载条件：施加外部加载条件，如力、压力、温度等。

6）求解方程：根据模型的边界条件和加载条件，通过求解线性或非线性方程组得到结构的响应。

7）结果分析：分析模拟结果，如应力、应变、变形等。

1.3 ANSYS常用命令ANSYS提供了丰富的命令，用于设置分析模型和求解方程。

以下是一些常用命令的示例：1）/PREP7：进入前处理模块，用于设置模型的几何、边界条件和材料属性等。

2）/SOLU：进入求解模块，用于设置加载条件和求解方程组。

3）/POST1：进入后处理模块，用于分析和可视化模拟结果。

4）ET：定义单元类型，如BEAM、SOLID等。

5）REAL：定义单元材料属性，如弹性模量、泊松比等。

6）D命令：定义位移边界条件。

7）F命令：定义力或压力加载条件。

第二章：ANSYS结构动力学分析基础ANSYS还可以进行结构动力学分析，用于评估结构在动态载荷下的响应和振动特性。

本章将介绍ANSYS的动力学分析理论和实践应用。

2.1 结构动力学分析的理论基础结构动力学分析是研究结构在动态载荷下的响应和振动特性的学科。

它基于质量、刚度和阻尼三个基本量，通过求解动态方程来描述结构的振动行为。

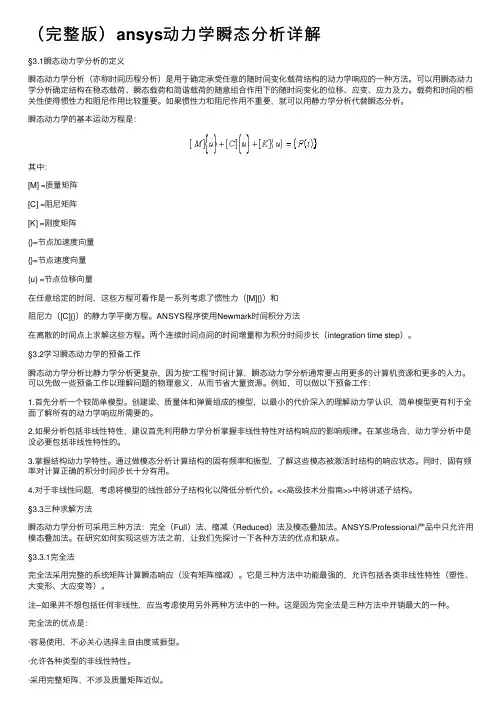

（完整版）ansys动⼒学瞬态分析详解§3.1瞬态动⼒学分析的定义瞬态动⼒学分析（亦称时间历程分析）是⽤于确定承受任意的随时间变化载荷结构的动⼒学响应的⼀种⽅法。

可以⽤瞬态动⼒学分析确定结构在稳态载荷、瞬态载荷和简谐载荷的随意组合作⽤下的随时间变化的位移、应变、应⼒及⼒。

载荷和时间的相关性使得惯性⼒和阻尼作⽤⽐较重要。

如果惯性⼒和阻尼作⽤不重要，就可以⽤静⼒学分析代替瞬态分析。

瞬态动⼒学的基本运动⽅程是：其中：[M] =质量矩阵[C] =阻尼矩阵[K] =刚度矩阵{}=节点加速度向量{}=节点速度向量{u} =节点位移向量在任意给定的时间，这些⽅程可看作是⼀系列考虑了惯性⼒（[M]{}）和阻尼⼒（[C]{}）的静⼒学平衡⽅程。

ANSYS程序使⽤Newmark时间积分⽅法在离散的时间点上求解这些⽅程。

两个连续时间点间的时间增量称为积分时间步长（integration time step）。

§3.2学习瞬态动⼒学的预备⼯作瞬态动⼒学分析⽐静⼒学分析更复杂，因为按“⼯程”时间计算，瞬态动⼒学分析通常要占⽤更多的计算机资源和更多的⼈⼒。

可以先做⼀些预备⼯作以理解问题的物理意义，从⽽节省⼤量资源。

例如，可以做以下预备⼯作：1.⾸先分析⼀个较简单模型。

创建梁、质量体和弹簧组成的模型，以最⼩的代价深⼊的理解动⼒学认识，简单模型更有利于全⾯了解所有的动⼒学响应所需要的。

2.如果分析包括⾮线性特性，建议⾸先利⽤静⼒学分析掌握⾮线性特性对结构响应的影响规律。

在某些场合，动⼒学分析中是没必要包括⾮线性特性的。

3.掌握结构动⼒学特性。

通过做模态分析计算结构的固有频率和振型，了解这些模态被激活时结构的响应状态。

同时，固有频率对计算正确的积分时间步长⼗分有⽤。

4.对于⾮线性问题，考虑将模型的线性部分⼦结构化以降低分析代价。

<<⾼级技术分指南>>中将讲述⼦结构。

§3.3三种求解⽅法瞬态动⼒学分析可采⽤三种⽅法：完全（Full）法、缩减（Reduced）法及模态叠加法。

ANSYS结构动力学分析ANSYS（Analysis System）是一款广泛应用于工程领域的有限元分析软件。

它可以用于解决多种工程问题，包括结构动力学分析。

结构动力学分析是研究结构物在外部载荷作用下的响应和行为的过程。

通过使用ANSYS进行结构动力学分析，可以更好地理解结构物的振动特性、响应状况和其对外部激励的耐受能力。

ANSYS结构动力学分析的基本原理是有限元分析。

有限元分析是一种将结构物划分为多个小单元，然后通过数学模型对这些单元进行计算的方法。

在结构动力学分析中，需要考虑结构物的材料特性、物理特性以及外部载荷的作用。

ANSYS提供了丰富的材料模型和边界条件设置，可以满足不同结构物的分析需求。

1.建立模型：首先需要根据实际结构物的几何形状和尺寸，在ANSYS中建立结构物的有限元模型。

可以通过几何建模工具进行模型构建，也可以导入CAD软件中的模型。

2.材料定义：根据结构物的实际材料特性，在ANSYS中定义材料属性。

可以选择已有材料库中的材料，也可以自定义材料特性。

3.网格划分：将结构物分割为小单元，即有限元网格。

网格划分的质量和密度对分析结果影响很大，需要根据结构物的特点进行合理划分。

4.条件加载：设置结构物的边界条件和加载条件。

边界条件包括约束条件和加载条件。

约束条件固定结构物的一些边界或节点，而加载条件是施加在结构物上的外部载荷。

5.求解器设置：选择适当的求解器来求解结构动力学问题。

ANSYS提供了多种求解器，包括静态求解器和动态求解器。

6.分析和评估：运行结构动力学分析，获得结构物在外部载荷下的响应结果。

可以通过动力响应、位移、应力、变形等指标来评估结构物的性能。

7.结果后处理：根据分析结果进行后处理，生成相应的报告和图形。

可以通过ANSYS提供的后处理工具进行结果可视化和数据分析。

ANSYS结构动力学分析在工程领域有着广泛的应用。

例如，可以用于评估建筑物、桥梁、风力发电机组等结构物的自然频率、模态形态和振动特性，从而进行设计优化和结构安全性评估。

ansys动⼒学分析全套讲解. .第⼀章模态分析§1.1模态分析的定义及其应⽤模态分析⽤于确定设计结构或机器部件的振动特性（固有频率和振型），即结构的固有频率和振型，它们是承受动态载荷结构设计中的重要参数。

同时，也可以作为其它动⼒学分析问题的起点，例如瞬态动⼒学分析、谐响应分析和谱分析，其中模态分析也是进⾏谱分析或模态叠加法谐响应分析或瞬态动⼒学分析所必需的前期分析过程。

ANSYS的模态分析可以对有预应⼒的结构进⾏模态分析和循环对称结构模态分析。

前者有旋转的涡轮叶⽚等的模态分析，后者则允在建⽴⼀部分循环对称结构的模型来完成对整个结构的模态分析。

ANSYS产品家族中的模态分析是⼀个线性分析。

任⾮线性特性，如塑性和接触（间隙）单元，即使定义了也将被忽略。

ANSYS提供了七种模态提取法，它们分别是⼦空间法、分块Lanczos法、PowerDynamics 法、缩减法、⾮对称法、阻尼法和QR阻尼法。

阻尼法和QR阻尼法允在结构中存在阻尼。

后⾯将详细介绍模态提取法。

§1.2模态分析中⽤到的命令模态分析使⽤所有其它分析类型相同的命令来建模和进⾏分析。

同样，⽆论进⾏种类型的分析，均可从⽤户图形界⾯（GUI）上选择等效于命令的菜单选项来建模和求解问题。

后⾯的“模态分析实例（命令流或批处理式）”将给出进⾏该实例模态分析时要输⼊的命令（⼿⼯或以批处理式运⾏ANSYS 时）。

⽽“模态分析实例（GUI式）” 则给出了以从ANSYS GUI中选择菜单选项式进⾏同⼀实例分析的步骤。

（要想了解如使⽤命令和GUI选项建模，请参阅<>）。

<>中有更详细的按字母顺序列出的ANSYS命令说明。

§1.3模态提取法典型的⽆阻尼模态分析求解的基本程是经典的特征值问题：其中：=刚度矩阵,=第阶模态的振型向量（特征向量）,=第阶模态的固有频率（是特征值）,=质量矩阵。

有多数值法可⽤于求解上⾯的程。
