台达触摸屏和PLC通讯电缆

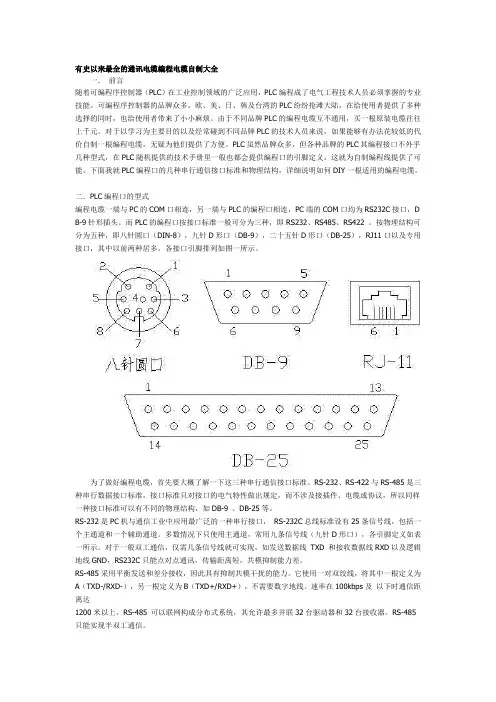

有史以来最全的通讯电缆编程电缆自制大全

一． 前言

随着可编程序控制器（PLC）在工业控制领域的广泛应用，PLC编程成了电气工程技术人员必须掌握的专业技能。可编程序控制器的品牌众多，欧、美、日、韩及台湾的PLC纷纷抢滩大陆，在给使用者提供了多种选择的同时，也给使用者带来了小小麻烦。由于不同品牌PLC的编程电缆互不通用，买一根原装电缆往往上千元。对于以学习为主要目的以及经常碰到不同品牌PLC的技术人员来说，如果能够有办法花较低的代价自制一根编程电缆，无疑为他们提供了方便。PLC虽然品牌众多，但各种品牌的PLC其编程接口不外乎几种型式，在PLC随机提供的技术手册里一般也都会提供编程口的引脚定义，这就为自制编程线提供了可能。下面我就PLC编程口的几种串行通信接口标准和物理结构，详细说明如何DIY一根适用的编程电缆。

二．PLC编程口的型式

编程电缆一端与PC的COM口相连，另一端与PLC的编程口相连，PC端的COM口均为RS232C接口，DB-9针形插头。而PLC的编程口按接口标准一般可分为三种，即RS232、RS485、RS422 。按物理结构可分为五种，即八针圆口（DIN-8），九针D形口（DB-9），二十五针D形口（DB-25），RJ11口以及专用接口，其中以前两种居多，各接口引脚排列如图一所示。

为了做好编程电缆，首先要大概了解一下这三种串行通信接口标准。RS-232、RS-422与RS-485是三种串行数据接口标准，接口标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，所以同样一种接口标准可以有不同的物理结构，如DB-9 、DB-25等。

RS-232是PC机与通信工业中应用最广泛的一种串行接口， RS-232C总线标准设有25条信号线，包括一个主通道和一个辅助通道。多数情况下只使用主通道，常用九条信号线（九针D形口），各引脚定义如表一所示。对于一般双工通信，仅需几条信号线就可实现，如发送数据线 TXD 和接收数据线RXD以及逻辑地线GND，RS232C只能点对点通讯，传输距离短，共模抑制能力差。

台达PLC通讯协议

协议名称：台达PLC通讯协议

一、协议目的

本协议的目的是规范台达PLC（可编程逻辑控制器）的通讯协议，确保不同设备之间的数据传输和通讯的稳定性和准确性。

二、协议范围

本协议适用于所有使用台达PLC进行通讯的设备和系统。

三、协议内容

1. 通讯接口

台达PLC支持多种通讯接口，包括但不限于串口、以太网口、CAN总线等。具体的通讯接口使用需根据实际情况进行选择。

2. 通讯协议

台达PLC采用自有的通讯协议，协议格式如下：

- 数据帧格式：起始字符 + 数据长度 + 数据内容 + 校验和 + 终止字符

- 起始字符：用于标识数据帧的起始位置，固定为特定字符。

- 数据长度：表示数据内容的长度，以字节为单位。

- 数据内容：具体的数据内容，根据通讯需求进行定义。

- 校验和：用于校验数据的完整性和准确性，采用CRC校验算法。

- 终止字符：用于标识数据帧的结束位置，固定为特定字符。 3. 数据传输方式

台达PLC支持多种数据传输方式，包括但不限于请求-应答方式、发布-订阅方式等。具体的数据传输方式需根据实际情况进行选择。

4. 数据格式

台达PLC支持多种数据格式，包括但不限于二进制、ASCII码等。具体的数据格式需根据通讯需求进行选择。

5. 错误处理

在数据传输和通讯过程中，可能会出现各种错误情况，包括但不限于通讯超时、数据丢失、数据错误等。为了确保通讯的稳定性和准确性，需要对错误进行适当处理，包括但不限于重传、错误提示等。

6. 安全性保障

为了保障通讯的安全性，台达PLC提供了多种安全机制，包括但不限于数据加密、身份认证等。具体的安全机制需根据实际情况进行选择和配置。

7. 性能要求

台达PLC的通讯协议应具备以下性能要求：

- 通讯速度：根据实际需求，通讯速度应达到一定的要求，以保证数据传输的实时性。

台达PLC下载程序的各类方式 ICS产品开发处 沈欢欢 【前言】 本文主要介绍利用台达编程软件Wplsoft通过不同的连接方式来对台达系列PLC进行程序下载的方法。 【关键词】 RS232 RS485 以太网 USB ByPass 【正文】 一．RS232 方式 1．编程电缆选择 1） 电缆：IFD6601(DVP系列 USB接口编程电缆，其一端接PC机USB口，另一端接PLC的RS232编程口) 2） 电缆: DVPACAB2A30(RS232串口编程电缆，其一端接PC机串口，另一端接PLC的RS232编程口) 3） 电缆：USB电缆【接口1：A型USB接口（公口），接口2：B型Mini-USB接口（公口）】 电缆一端接PC机的USB接口，另一端接PLC的USB接口。 注：1）和3）需安装驱动程序 2. 下载方法 打开Wplsoft软件，在菜单栏中点击“设置”，选择通信设置 选择传输方式为RS232 选择通信端口（注：此端口是你电缆线插得端口），其它参数选择默认值 返回主界面，点击下载程序 二．RS485 方式 1. 需一个USB转RS485转换器或RS232转RS485转换器，把转换器一端接到PC机，另一端通过电缆接到PLC的RS485接口。 转换器推荐：台达IFD6500(USB-RS485),台达IFD8500(RS232-RS485/RS422) 2. 下载方法 打开wplsoft软件，在菜单栏中点击“设置”，选择通信设置 选择传输方式为RS232 选择通信端口（注：此端口是你电缆线插得端口） 选择通讯站号（此站号为要下载程序的PLC的站号） 返回主界面，点击下载程序 三．HMI 的BY PASS功能 1. USB BY PASS 功能 1） 电缆：USB电缆【接口1：A型USB接口（公口），接口2：B型USB接口（公口）】 2） 连接方式 3） 下载方法： 打开wplsoft软件，在菜单栏中点击“设置”，选择通信设置 选择传输方式为DirectLink(USB) 返回主界面，点击下载程序 2. 以太网BY PASS功能 1) 电缆：RJ45网线 2) 连接方式 3) 下载方法 打开wplsoft软件，在菜单栏中点击“设置”，选择通信设置 选择传输方式为DirectLink(Ethernet) 返回主界面，点击下载程序 四．以太网方式 1. 电缆：RJ45网线 2. 下载方法 打开wplsoft软件，在左侧工作区，勾选以太网 点击搜索 勾选扫描出的IP 点下载就可以下载程序了。 【结束语】 通过上述方式，用户可以根据自身条件，购买适合的编程电缆，灵活的选择程序下载的方式，方便快速的实现程序传输到PLC。

台达plc网口与电脑通讯设置

台达PLC（可编程逻辑控制器）是一种广泛应用于工业控制系统中的设备。它可以用于自动化控制、生产流程控制、机器人控制等方面。而台达PLC与电脑通讯设置则是实现这些功能的基础。

在将台达PLC与电脑进行通讯之前，我们首先需要了解一些基本的概念。PLC通常会有多种不同的接口，其中网口也是常见的一种。网口通信是一种简便、高效的通讯方式，它可以通过以太网进行数据传输。

首先，我们需要确保我们所使用的电脑具备网口。如果电脑上没有内置网口，我们可以通过购买一个适配器来将电脑的USB或其他接口转换为网口接口。一旦确认电脑上具备了网口，我们就可以开始进行通讯设置了。

接下来，我们需要安装相应的通讯驱动程序。台达PLC的通讯驱动程序通常可以在台达官方网站上下载到。在下载驱动程序之前，我们需要确认PLC的型号和型号。这些信息通常可以在PLC本体上找到。安装通讯驱动程序后，我们可以进行下一步操作。

其次，我们需要连接PLC和电脑。将网线插入PLC的网口并连接到电脑的网口上。这样，PLC和电脑就建立了一条物理连接。

接下来，我们需要进行一些设置。首先，我们需要打开电脑上的操作系统设置。在Windows操作系统中，我们可以通过控制面板或者设置应用程序来打开设置界面。在设置界面中，我们可以找到网络和互联网选项。在网络和互联网选项中，我们可以找到网口设置选项。点击进入网口设置选项，我们可以看到当前电脑上的所有网口连接。找到与PLC连接的网口，并确保该网口已经启用。

接下来，我们需要配置IP地址。在网口设置界面中，我们可以找到网络连接属性。在网络连接属性中，我们可以为该网口分配一个IP地址。通常情况下，我们可以选择使用自动获取IP地址的方式，也可以手动配置一个IP地址。无论选择哪种方式，我们需要确保PLC和电脑在同一个子网下，这样才能进行通讯。

然后，我们需要进行PLC的设置。打开PLC的编程软件，并找到PLC的通讯设置选项。在通讯设置选项中，我们可以找到网口通讯配置。在网口通讯配置中，我们需要输入电脑的IP地址和端口号。确保输入的IP地址和端口号与电脑的设置一致。
