网络设备基础操作
1.1 实验内容与目标
-使用Console口登录设备
-使用telnet终端登录设备
-掌握基本系统操作命令的使用
-掌握基本文件操作命令的使用
-使用FTP、TFTP上传下载文件
1.2 实验拓扑
1.3 实验步骤
任务一：通过Console口登录设备
本实验主要是为了让学员对配置设备有个初步的了解，可以控制网络设备
步骤一：连接配置线
使用Console线缆连接PC机的COM口和设备的Console口。对于大部分笔
记本现在已没有COM了，可以通过一个USB转COM的装置进行转接。
步骤二：配置串口调试工具现在常用的串口调试工具只要包括超级终端和SecureCRT 6.1
1、超级终端
运行“开始”-“程序”-“附件”-“通信”-“超级终端”（共三张图）
图一：超级终端——用户名设置（可以随便填写）
图二：超级终端——选择合适的COM
口（这个可以在设备管理器中查找到主机使用的是什么COM口）
图三：配置COM口的属性，直接还原成默认值即可
2、SecureCRT 6.1
这是一个第三方软件，如要安装，安装后打开
图一：启动CRT并配置为Serial口（及串口
）图二：属性设置，这里可以参考超级终端的默认配置，其中注
意流量控制设置为空，都不要选上即可
任务二：使用系统操作及文件操作的基本命令
对于刚刚拿到的设备，我们必然要做一些基础性的操作，来熟悉设备的操作
技巧，并最终达到熟练设备的目的
步骤一：进入系统视图
在刚刚进入设备时，我们是停留在用户视图下，这是只能执行有点的查看命
令，要想对设备进行配置，必须要进入系统视图。
system-view
步骤二：学习之用帮助特性和补全健
对于网络工程师来说，再强的记忆也很难把所有的命令行记下来，这是就需
要Conware的帮助机制来协助完成配置
具体可以通过和来实现
步骤三：更改系统名称
在实际环境中，我们大部分时间是通过远程登录的方式来控制设备，这时如
果都使用出厂默认的系统名称的话容易产生误解，给维护设备造成不必要的麻

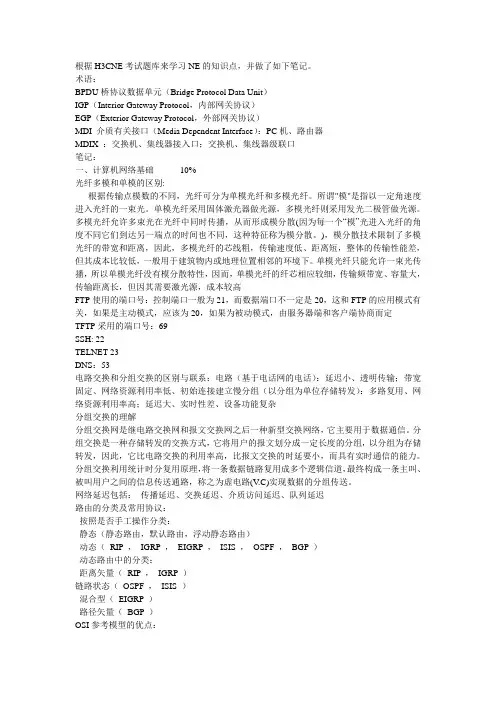

根据H3CNE考试题库来学习NE的知识点，并做了如下笔记。
术语：
BPDU桥协议数据单元（Bridge Protocol Data Unit）
IGP（Interior Gateway Protocol，内部网关协议）
EGP（Exterior Gateway Protocol，外部网关协议）
MDI 介质有关接口（Media Dependent Interface）：PC机、路由器
MDIX ：交换机、集线器接入口；交换机、集线器级联口
笔记：
一、计算机网络基础 10%
光纤多模和单模的区别:
根据传输点模数的不同，光纤可分为单模光纤和多模光纤。所谓"模"是指以一定角速度进入光纤的一束光。单模光纤采用固体激光器做光源，多模光纤则采用发光二极管做光源。多模光纤允许多束光在光纤中同时传播，从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同，这种特征称为模分散。)，模分散技术限制了多模光纤的带宽和距离，因此，多模光纤的芯线粗，传输速度低、距离短，整体的传输性能差，但其成本比较低，一般用于建筑物内或地理位置相邻的环境下。单模光纤只能允许一束光传播，所以单模光纤没有模分散特性，因而，单模光纤的纤芯相应较细，传输频带宽、容量大，传输距离长，但因其需要激光源，成本较高
FTP使用的端口号：控制端口一般为21，而数据端口不一定是20，这和FTP的应用模式有关，如果是主动模式，应该为20，如果为被动模式，由服务器端和客户端协商而定
TFTP采用的端口号：69
SSH: 22
TELNET 23
DNS：53
电路交换和分组交换的区别与联系：电路（基于电话网的电话）：延迟小、透明传输；带宽固定、网络资源利用率低、初始连接建立慢分组（以分组为单位存储转发）：多路复用、网络资源利用率高；延迟大、实时性差、设备功能复杂
分组交换的理解
分组交换网是继电路交换网和报文交换网之后一种新型交换网络，它主要用于数据通信。分组交换是一种存储转发的交换方式，它将用户的报文划分成一定长度的分组，以分组为存储转发，因此，它比电路交换的利用率高，比报文交换的时延要小，而具有实时通信的能力。分组交换利用统计时分复用原理，将一条数据链路复用成多个逻辑信道，最终构成一条主叫、被叫用户之间的信息传送通路，称之为虚电路(V.C)实现数据的分组传送。
H3CNE网络技术课程学习笔记
第1章 计算机网络概述
一、 计算机网络的演化
计算机网络至今共经历4个时期：
第代：以单个计算机为中心的远程联机系统（FED前端机）
笫二代：以多个主机通过通信线路互联（IMP接口报文处理机）
第三代：在OSI标准的基础上，具冇统一网络体系结构（OSI）
第四代：将多个具冇独立工作能力的计算机系统通过通信设备、线路、路由功能完善的网络软件 实现网络资源共享和数据通信的系统 （imemel）
下一代：因特网、移动网、固话网的融合（IPv6）
二、 计算机网络的类型
按地理覆盖范围：lan、man、wan> Intenet
按网络拓扑结构：星状、环状、总线、混合状、网状
按管理模式：对等、C/S
三、 衡量计算机网络的性能指标
1、 带宽：数字信道上能够传送的最高数据传输速率
2、 时延：传播时延+发送时延+处理时延
3、 传播时延带宽积：传播时延*带宽
四、 网络标准化组织
1、 美国国际标准化组织（ANSI）
2、 电气电子工程师协会（IEEE）
3、 国际通信联盟（ITU）
4、 国际标准化组织（ISO）
5、 电子工业联合会（EIA）
6、 通信工业联合会（TIA）
7、 Internet T程任务组（1ETF） 第2章 OSI参考模型与TCP IP模型
分层的有点：1、促进标准化工作，允许供应商开发
2、 各层间独立，把网络操作划分成复朵性低的单元
3、 灵活好用，某一层变化不会影响到其他层，设计者可专心开发模块功 能
4、 各层间通过一个接口在上下层间通信
一、了解OSI参考模型和TCP/IP模型的产生背景
K OSI （开放式系统互连参考模型）是ISO （国际标准化组织）于1978年所定义的开 敗式系统模型,它描述了网络层次结构,保证了各种类型网络技术的兼容性、互操 作性。各网络设备厂商按照此模型的标准來开发网络产品,实现彼此的兼容。
2、TCP/IP协议起源于20卅:纪60年代,由IEEE提出,是目前应川最广、功能最强人

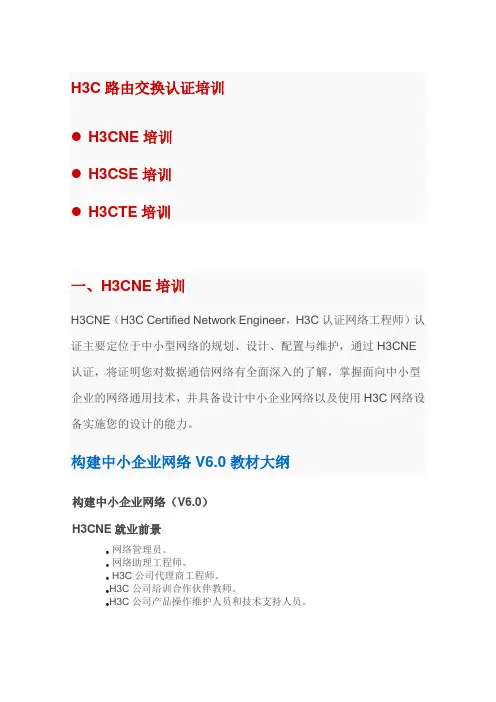

H3C路由交换认证培训
H3CNE培训 H3CSE培训
H3CTE培训
一、H3CNE培训
H3CNE（H3C Certified Network Engineer，H3C认证网络工程师）认证主要定位于中小型网络的规划、设计、配置与维护，通过H3CNE认证，将证明您对数据通信网络有全面深入的了解，掌握面向中小型企业的网络通用技术，并具备设计中小企业网络以及使用H3C网络设备实施您的设计的能力。
构建中小企业网络V6.0教材大纲
构建中小企业网络（V6.0）
H3CNE就业前景
网络管理员。
网络助理工程师。
H3C公司代理商工程师。
H3C公司培训合作伙伴教师。
H3C公司产品操作维护人员和技术支持人员。 H3CNE入学要求
熟悉计算机操作、Windows操作界面。
了解数据通信网络基本原理及常用网络设备。
对TCP/IP协议有一定了解。
H3CNE培训目标
完成此培训学员能够：
掌握网络通信的基本原理和TCP/IP协议原理。
掌握路由器和以太网交换机的原理和配置方法。
掌握广域网协议的原理、配置和维护。
掌握IP路由和路由协议的基本工作原理和配置方法。
承担中低端路由器的安装、配置和维护工作。
处理路由器的网络连接和软件配置方面的常见故障。
H3CNE培训课程
课程编号 课程名称
HL-001 计算机网络基础
HL-002 H3C网络设备操作入门
HL-003 配置局域网交换
HL-004 高级TCP/IP知识
HL-005 配置IP路由
HL-006 配置安全的分支网络
HL-007 广域网接入和互连
H3CNE培训内容
网络基础知识、OSI七层参考模型、TCP/IP模型。
IP子网划分及主要TCP/IP协议的工作原理。
典型局域网、广域网技术。
路由器和以太网交换机工作原理和基本配置方法。
IP路由和路由协议原理及配置。
用访问控制列表进行包过滤。
