交流接触器和直流接触器有什么区别

电力入门知识—接触器、熔断器、继电器功能及应用一、接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

1.1接触器工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似。

1.2接触器分类按主触点连接回路的形式分为：直流接触器、交流接触器。

按操作机构分为：电磁式接触器、永磁式接触器。

永磁交流接触器是利用磁极的同性相斥、用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器国内成熟的产品型号：CJ20J、NSFC1、NSFC2、NSFC3、NSFC4、NSFC5、NSFC12、NSFC19、CJ40J、NSFMR。

1.3接触器的选择依据根据电路中负载电流的种类选择接触器的类型；接触器的额定电压应大于或等于负载回路的额定电压；吸引线圈的额定电压应与所接控制电路的额定电压等级一致；额定电流应大于或等于被控主回路的额定电流。

二、熔断器熔断器（fuse）是指当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。

熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。

熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。

2.1熔断器工作原理利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。

熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。

电气基础知识接触器科技名词定义中文名称：接触器英文名称：contactor定义：能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。

所属学科：电力（一级学科）；配电与用电（二级学科）本内容由全国科学技术名词审定委员会审定公布接触器接触器(Contactor)是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

其原理是当接触器的电磁线圈通电后，会产生很强的磁场，使静铁心产生电磁吸力吸引衔铁，并带动触头动作：常闭触头断开；常开触头闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原：常闭触头闭合；常开触头断开。

目录分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法简介分类结构说明接触器与继电器的区别技术发展接触器的触头接触不牢靠的原因及处理方法展开简介在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。

海关HS编码：85364100（主电路电压<=60V的接触器），85364900（60V<主电路电压<=1000V的接触器），85353000（主电路电压>1000V的接触器）分类通用接触器可大致分以下两类。

1交流接触器。

主要有电磁机构。

触头系统。

灭弧装置等组成。

常用的是CJ10。

CJ12。

CJ12B等系列。

2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。

接触器工作原理及接法
接触器是一种电气控制器件，其工作原理是通过控制电磁铁的通断来实现电路的开关，由于其具有较大的容量和较高的可靠性，被广泛应用于电力系统、工业自动化等领域。

接触器的主要构成部分包括电磁铁、触点、导电材料等。

当电磁铁受到电流的激励时，会产生磁场，磁场作用于触点上的导电材料，使得触点产生吸引力而闭合。

反之，当电流停止流过电磁铁时，触点因失去吸引力而打开。

根据控制电磁铁的通断方式，接触器可分为直流接触器和交流接触器。

直流接触器通常采用励磁线圈与电磁铁连接并串联一个压敏电阻，以平衡线圈感抗的影响。

而交流接触器则通过在电磁铁线圈中串联一个铁芯，以提供对感抗电流的补偿。

接触器的接法通常分为控制电路与被控电路两部分。

控制电路通过控制电源、控制按钮等元件，向电磁铁提供激励电流，以使接触器闭合或打开。

被控电路则是通过触点与外部电路相连，完成电路的开关功能。

为了保证接触器的可靠性和延长其使用寿命，通常还会采取一些保护措施。

例如，通过在触点上加装弧灭灯容量、采用专用浪涌吸收器、安装熔断器等，来对接触器进行过流、过压、过载等保护。

综上所述，接触器的工作原理是通过控制电磁铁的通断，实现
电路的开关。

通过不同的接法和保护措施，能够满足各种电气控制需求，并保证设备的安全和稳定运行。

交流接触器编辑交流接触器主要为CJ系列中的CJX2系列，CJ20系列，CJT1系列3TB，B系列等一些目前最常用的产品目录1基本介绍基本组成工作原理使用接法型号划分2基本分类电磁式交流接触器永磁式交流接触器3选用维护选用维护4交流接触器选型交流接触器用于直流的危害5操作使用八小时工作制不间断工作制短时工作制断续周期工作制不同要求分析6节能技术节电标准节电产品分类节电型交流接触器1基本介绍交流接触器，Alternating Current Contactor。

不同型号的适用范围：1、CDC1系列交流接触器主要用于交流50Hz（或60Hz）、额定工作电压至660V，额定工作电流至 370A的电力系统中接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路。

产品符合GB 14048.4和IEC 60947-4-1等标准。

2、CDC3-9～110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V时额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。

符合标准：GB 14048.4、IEC 60947-4-1。

3、CJX1系列交流接触器主要用于交流50Hz(或60Hz)、额定工作电压至1000V，在AC-3使用类别下额定工作电压为380V时额定工作电流至475A的电路中，供远距离接通和分断电路或频繁起动和控制交流电动机，并可与适当的热过载继电器组成电磁起动器，以保护可能发生过载的电路。

产品符合GB14048.4和IEC60947-4-1等标准。

4、CDC7系列交流接触器使用于交流50Hz或60Hz，额定工作电压至660V,在AC-3使用类别下额定工作电压380V时?额定工作电流至95A的电力系统中，供远距离接通和分断电路、频繁地起动和控制交流电动机之用。

常用低压电器低压电器通常是指工作在交流1000V及以下与直流1200V及以下电路中的电器。

按照电器动作性质不同，低压电器可分为手控电器和自控电器两大类；按照是否有触点，低压电器还可分为有触点电器和无触点电器两大类。

1 低压开关常见的低压开关有刀开关、转换开关、自动空气开关及主令控制器等。

它们的作用主要是实现对电路进行接通或断开的控制。

多数作为机床电路的电源开关，有时也用来直接控制小容量电动机的通断工作。

1.1 刀开关刀开关又称闸刀开关，它是非自动切换开关中结构最简单，应用最广泛的一种低压电器。

其代表产品有HK系列瓷底胶盖开关及HH系列铁壳开关等。

刀开关又可分为两极和三极两种。

两极开关适用于交流50Hz500V以下的小电流电路，主要作为一般电灯、电阻和电热等回路的控制开关用；三极开关适当降低容量后，可作为小型电动机的手动不频繁操作控制开关使用，并具有短路保护作用。

1、瓷底胶盖刀开关瓷底胶盖刀开关又称开启式负荷开关，其结构及符号见图1－1。

HK系列瓷底胶盖刀开关的型号意义如下：实际应用中，用于普通照明电路，作为隔离或负载开关时，一般选择开关的额定电压大于或等于220V、额定电流大于或等于电路最大工作电流的两极开关。

用于电动机控制时，如果电动机功率小于5.5KW，可直接用于电动机的启动、停止控制；如果电动机功率大于5.5KW，则只能作为隔离开关使用。

选用时，应选择开关的额定电压大于或等于380V、额定电流大于电动机额定电流3倍的三极开关。

在安装开启式负荷开关时，应注意将电源进线装在静触座上，将用电负荷接在闸刀开关的下出线端上。

这样当开关断开时，闸刀和熔丝均不带电，保证更换熔丝安全。

闸刀在合闸状态时，手柄应向上，不可倒装或平装，以防止误合闸。

2、铁壳开关铁壳开关又称封闭式负荷开关,常用HH系列铁壳开关的结构及外形如图1－2所示。

HH系列铁壳开关的型号意义如下：1.2 组合开关组合开关又称转换开关,属于刀开关类型,其结构特点是用动触片代替闸刀,以左右旋转操作代替刀开关的上下分合操作,有单极、双极和多极之分。

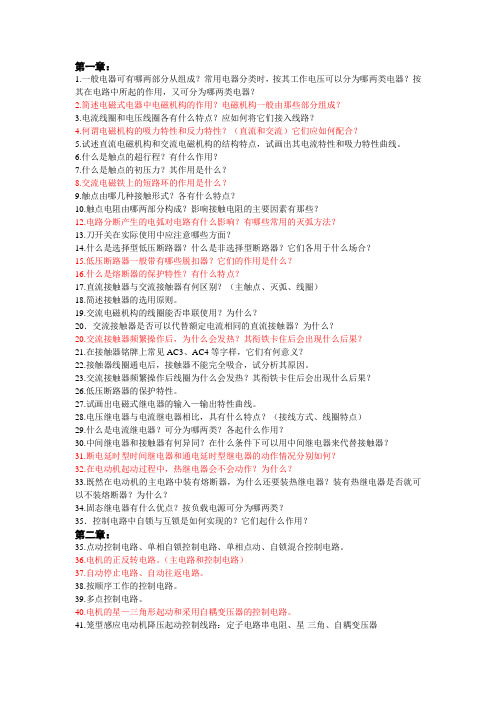

第一章：1.一般电器可有哪两部分从组成？常用电器分类时，按其工作电压可以分为哪两类电器？按其在电路中所起的作用，又可分为哪两类电器？2.简述电磁式电器中电磁机构的作用？电磁机构一般由那些部分组成？3.电流线圈和电压线圈各有什么特点？应如何将它们接入线路？4.何谓电磁机构的吸力特性和反力特性？（直流和交流）它们应如何配合？5.试述直流电磁机构和交流电磁机构的结构特点，试画出其电流特性和吸力特性曲线。

6.什么是触点的超行程？有什么作用？7.什么是触点的初压力？其作用是什么？8.交流电磁铁上的短路环的作用是什么？9.触点由哪几种接触形式？各有什么特点？10.触点电阻由哪两部分构成？影响接触电阻的主要因素有那些？12.电路分断产生的电弧对电路有什么影响？有哪些常用的灭弧方法？13.刀开关在实际使用中应注意哪些方面？14.什么是选择型低压断路器？什么是非选择型断路器？它们各用于什么场合？15.低压断路器一般带有哪些脱扣器？它们的作用是什么？16.什么是熔断器的保护特性？有什么特点？17.直流接触器与交流接触器有何区别？（主触点、灭弧、线圈）18.简述接触器的选用原则。

19.交流电磁机构的线圈能否串联使用？为什么？20．交流接触器是否可以代替额定电流相同的直流接触器？为什么？20.交流接触器频繁操作后，为什么会发热？其衔铁卡住后会出现什么后果？21.在接触器铭牌上常见AC3、AC4等字样，它们有何意义？22.接触器线圈通电后，接触器不能完全吸合，试分析其原因。

23.交流接触器频繁操作后线圈为什么会发热？其衔铁卡住后会出现什么后果？26.低压断路器的保护特性。

27.试画出电磁式继电器的输入—输出特性曲线。

28.电压继电器与电流继电器相比，具有什么特点？（接线方式、线圈特点）29.什么是电流继电器？可分为哪两类？各起什么作用？30.中间继电器和接触器有何异同？在什么条件下可以用中间继电器来代替接触器？31.断电延时型时间继电器和通电延时型继电器的动作情况分别如何？32.在电动机起动过程中，热继电器会不会动作？为什么？33.既然在电动机的主电路中装有熔断器，为什么还要装热继电器？装有热继电器是否就可以不装熔断器？为什么？34.固态继电器有什么优点？按负载电源可分为哪两类？35．控制电路中自锁与互锁是如何实现的？它们起什么作用？第二章：35.点动控制电路、单相自锁控制电路、单相点动、自锁混合控制电路。

线圈 衔铁
铁 芯

触头
常开触头

2016/1/6
(2)触点系 统 直流接触 器有主触点和 辅助触点。主 触点一般作成 单极或双极， 由于触点接通 或断开的电流 较大，所以采 用滚动接触的 指形触点。辅
(2)触点系统 直流接触器 有主触点和辅助触点。主 触点一般作成单极或双极， 由于触点接通或断开的电 流较大，所以采用滚动接 触的指形触点。辅助触点 的通断电流较小，常采用 点接触的双断点桥式触点
2016/1/6
六:直流接触器的组装
组装好的直流接触器 1:将衔铁部分与外壳组装在一起 2:铁芯与绕组装进外壳 3:宝塔形弹簧装在铁芯上 4:将两部分组装在一起来,注意触头的 摆放位置 5:螺丝拧紧
2016/1/6
七:直流接触器与交流接触器的 区别
u 直流接触器，主回路的电流是直流的，一般比较少用，主要用在精密机 床上的直流电机控制中。 交流接触器，主回路的电流是交流的，应用非常广泛，大部分用电都是 交流的。 u 直流接触器的电磁机构无涡流和磁滞损耗，铁心由整块软钢组成，端面 上无需装短路环。 直流接触器采用磁吹式灭弧装置。 交流接触器起动电流大，不适于频繁吸合和分断的场合。而直流接触器的 操作频率较高。 直流接触器的固有动作时间和固有释放时间要长。 两者不 能混用! u直流接触器通入交流电,产生涡流和磁滞损耗,铁芯发热,线圈烧坏. 交流接触器通入直流电,阻抗急剧减小,电流增大,线圈烧坏.
2016/1/6
五:直流接触器拆装

第一步:拆卸螺丝
十字螺丝刀拆卸
2016/1/6
第二步:拆开外壳
衔铁
宝塔型 弹簧
线圈和铁芯
2016/1/6
第三步:拆开线圈与铁芯

交流接触器的工作原理在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。

海关HS编码：85364100（主电路电压<=60V的接触器），85364900（60V<主电路电压<=1000V的接触器），85353000（主电路电压>1000V的接触器）一、结构说明交流接触器利用主接点来开闭电路，用辅助接点来导通控制回路。

主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。

为了使磁力稳定，铁芯的吸合面加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。

20安培以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。

接触器具可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。

接触器的使用寿命很高﹐机械寿命通常为数百万次至一千万次，电寿命一般则为数十万次至数百万次。

二、技术发展交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。

无论技术的发展到什麼程度，普通的交流接触器还是有其重要的地位。

1、空气式电磁接触器：电磁接触器(英文:Magnetic Contactor)主要由接点系统、电磁操动系统、支架、辅助接点和外壳(或底架)组成。

1。

04、常用的灭弧方法有哪些：多断点灭弧、磁吹式灭弧、灭弧栅、灭弧罩。

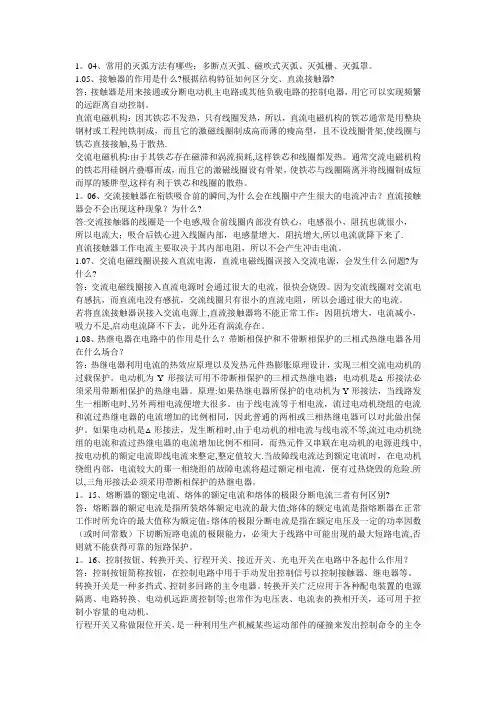

1.05、接触器的作用是什么?根据结构特征如何区分交、直流接触器?答：接触器是用来接通或分断电动机主电路或其他负载电路的控制电器，用它可以实现频繁的远距离自动控制。

直流电磁机构：因其铁芯不发热，只有线圈发热，所以，直流电磁机构的铁芯通常是用整块钢材或工程纯铁制成，而且它的激磁线圈制成高而薄的瘦高型，且不设线圈骨架,使线圈与铁芯直接接触,易于散热.交流电磁机构:由于其铁芯存在磁滞和涡流损耗,这样铁芯和线圈都发热。

通常交流电磁机构的铁芯用硅钢片叠哪而成，而且它的激磁线圈设有骨架，使铁芯与线圈隔离并将线圈制成短而厚的矮胖型,这样有利于铁芯和线圈的散热。

1。

06、交流接触器在衔铁吸合前的瞬间,为什么会在线圈中产生很大的电流冲击？直流接触器会不会出现这种现象？为什么?答:交流接触器的线圈是一个电感,吸合前线圈内部没有铁心，电感很小，阻抗也就很小，所以电流大；吸合后铁心进入线圈内部，电感量增大，阻抗增大,所以电流就降下来了.直流接触器工作电流主要取决于其内部电阻，所以不会产生冲击电流。

1.07、交流电磁线圈误接入直流电源，直流电磁线圈误接入交流电源，会发生什么问题?为什么?答：交流电磁线圈接入直流电源时会通过很大的电流，很快会烧毁。

因为交流线圈对交流电有感抗，而直流电没有感抗，交流线圈只有很小的直流电阻，所以会通过很大的电流。

若将直流接触器误接入交流电源上,直流接触器将不能正常工作：因阻抗增大，电流减小，吸力不足,启动电流降不下去，此外还有涡流存在。

1.08、热继电器在电路中的作用是什么？带断相保护和不带断相保护的三相式热继电器各用在什么场合？答：热继电器利用电流的热效应原理以及发热元件热膨胀原理设计，实现三相交流电动机的过载保护。

电动机为Y形接法可用不带断相保护的三相式热继电器；电动机是△形接法必须采用带断相保护的热继电器。

原理:如果热继电器所保护的电动机为Y形接法，当线路发生一相断电时,另外两相电流便增大很多。

7. 接触器主要技术指标
▪ 1.额定电压（指主触点）
▪ 1）交流接触器： 127、220、380、500V ▪ 2）直流接触器： 110、220、440V
▪ 2.额定电流（指主触点）
▪ 1）交流接触器：5、10、20、40、60、100、150、 250、400、 600A
▪ 2）直流接触器：40、80、100、150、250、400、 600A
●全系列接触器采用银基合金触头。CJ20-10、16用AgNi触头 ，CJ20-40及以上用银基氧化物触头。灭弧性能优良的触头灭弧系统 配用抗熔焊耐磨损的触头材料使产品具有长久的电寿命，并适于在A C-4类特别繁重的条件下工作。
交流接触器CJ20系列-3
▪ ● 触头灭弧系统：不同容量等级的接触器采用不同的灭弧结构。
● CJ20-10、CJ20-16 、CJ2-25为不带灭弧罩的三层二段式结 构，上段为热固性塑料躯壳固定着辅助触头、主触头及灭弧系统，下 段为热塑性塑料底座安装电磁系统及缓冲装置，底座上除有螺钉固定 的安装孔外还装有卡轨安装用的锁，可安装于I EC标准规定的35mm 宽帽形安装轨上，拆装方便。CJ20-40及以上的接触器为两层布置正 装式结构，主触头和灭弧罩室在上，电磁系统在下，两只独立的辅助 触头组件布置在躯壳两侧。
交流接触器CJ16(19)系列-2
交流接触器CJ19系列-3
交流接触器CJ40系列-1
▪ CJ40系列交流接触器用于50Hz或60Hz、额定电压至660V或1140V 、电流至800A的电力系统中接通与分断电路，并与适当的热继电器 或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路 。
高直温流引 接起触电器▪弧CZ附交O近系电列流气-3绝接缘材触料烧器坏；常采用灭弧栅的机构图,灭弧栅是数片钢片制 成的栅状装置，当触点断开发生电弧时，电弧进入栅片内 B9-B25可装四对触头（三个主触头、一个辅助触头或四个主触头）。

时间继电器
• 电磁式时间继电器：铁芯上有铜套 • 空气式时间继电器：利用空气阻尼（通、 断电延时） • 电动式时间继电器：微型电动机——延时 （较少用） • 电子式控制时间继电器：电子电路——延 时（应用广泛）
空气阻尼式时间继电器
时间继电器
固态继电器
• 固态继电器，简称SSR，它是用半导体器 件代替传统电接点作为切换装置的具有继 电器特性的无触点开关器件。 • 固态继电器一般由两个输入控制端、两个 输出端组成，输入端加上电流或脉冲信号 到一定电流值后，输出端就能从断态变成 通态。 • 特点：安全可靠、无噪声、吴火花、无电 磁干扰、耐振荡等优点
固态继电器
继电器的十大品牌
继电器市场份额
• 目前工业继电器市场的集中度较高，排名前五的企业已经 占据了一半以上的市场份额，排名前十的企业占据了市场 份额的70%。 • 大陆主要工业继电器企业以外资品牌为主，其中日本品牌 占据半壁江山，处于主导地位;欧美品牌与大陆品牌数量 尽管较多，但部分企业规模较小;台湾品牌在大陆影响力 较弱。目前大陆品牌只有明达与宏发进入了前十名。 • 欧姆龙与和泉两家日本企业是目前工业继电器市场的领先 企业，两家企业合计市场份额约为35%;欧姆龙在工业继 电器市场更是占据了绝对优势，占据市场份额的近1/4， 远远甩开了其它企业。
接触器实物接线图
接触器常见品牌
• 国际知名品牌：ABB、施耐德、西门子、 三菱、GE通用电气、美国穆勒、艾默生、 法国罗格朗、常熟开关、正泰、德力西、 人民电器。 • 国内知名品牌：常熟开关、正泰、德力西、 人民电器、大全、环宇、上海电气、天水 长城、浙江电器、长城电器。
低压接触器市场分布
接触器中国市场分布
接触器的用途
• 接触器可用于远距离频繁地接通和分断交 直流主电路和大容量用电设备。 • 主要用于控制交直流电动机，压缩机，泵， 也可用于小型发电机、电热装置、电焊机、 电容器组等设备。 是最常见的一种低压控 制电器元件。

交流接触器型号例CJ10-20 C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。

用CJ10--20的接触器，三相，电压380伏，电流20安施耐德接触器:LC1-D09M5C型号含义： LC1----TeSys系列单个接触器D----09---电流规格A，有06、09、12、18、25、32、38、40、50、65、80、95、115、150、170、205、245、300、410、475、620（95以下自带INO+INC，95以上不带辅助接点）M----线圈电压代号，有B-24、CC-36、D-42、E-48、F-110、M-220、P-230、U-240、Q-380、V-400、N-415、R-440、S-500、Y-6605----50Hz，3.8以下是50/60Hz，7-50/60Hz，D-标准直流线圈C----SSIC制造（9~620A）特点：TeSys系列接触器与TeSys系列热继电器可以直接插装。

GC5系列交流接触器主要适用于50Hz（60HZ）额定工作电压至660V，额定工作电流至9A的电路中，供远距离接通和分断电路之用，并可与适当的热继电器组成电动机启动器，以保护可能发生过载的短路。

[符合标准]∙GB14048.1 IEC60947-1 低压开关设备和控制设备总则∙GB14048.4 IEC60947-4低压机电式接触器和电动机启动器∙GB14048.5 IEC60947-5控制电路和开关元件机电式控制电路电器∙GB14048.5 IEC60947-5控制电路和开关元件机电式控制电路电器[结构型式]∙和LC1-E系列接触器相比，具有结构先进，体积小，重量轻、功耗小、寿命长、安全可靠技术性能指标高等特点。

∙可以采用积木式安装方式加装辅助触头组、热继电器等附件组合成多种派生系列产品。

∙接触器除用螺钉安装外，还可以用35mm标准卡轨安装。

一、什么是接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

二、什么是继电器
继电器是一种自动电器，它适用于远距离接通和分断交、直流小容量控制电路，并在电力驱动系统中供控制、保护及信号转换用。

控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。

继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。

三、接触器和继电器的区别
1、触点容量不同
接触器的触点容量大于继电器，接触器的触头没有低于10A的，而继电器的容量则最高不会超过5A。

2、触点数设计不同
接触器的触点数不是成对设计，三组常开触点为主触点，再加上辅助触点常开和常闭。

继电器的触点数是成对设计，且没有辅助触点的。

3、作用不同
继电器的作用是起到信号的检测、转换以及传送等作用，而且它的触点通断电流比较小，常用在控制电路中。

接触器的作用就是起到接通或是切断主电路的作用，其通断电流较大常用在主电路中，使大功率负载得电或失电。

4、灭弧装置不同
接触器和继电器一个最重要的区别就是接触器都有灭弧装置，而继电器没有的。

5、附加产品不同
继电器衍生品多也就是附加产品多，接触器比较单一且没有什么额外附加产品。

继电器能设计成时间继电器、速度继电器、计数器等，接触器就没有。

6、使用不同
接触器有时可以当继电器使用，但继电器往往不能当接触器使用。

第一章习题及参考答案1-1. 如何区分直流电磁系统和交流电磁系统？如何区分电压线圈和电流线圈？答：直流电磁铁铁心由整块铸铁铸成，而交流电磁铁的铁心则用硅钢片叠成，以减小铁损。

实际应用中，由于直流电磁铁仅有线圈发热，所以线圈匝数多、导线细，制成细长形，且不设线圈骨架，铁心与线圈直接接触，利于线圈的散热。

而交流电磁铁由于铁心和线圈均发热，所以线圈匝数少，导线粗，制成短粗形，吸引线圈设有骨架，且铁心与线圈隔离，利于铁心与线圈的散热。

1-2. 接触器的主要结构有哪些？交流接触器和直流接触器如何区分？答：接触器的结构主要由电磁系统，触头系统，灭弧装置和其他部件等组成。

直流接触器的结构和工作原理基本上与交流接触器相同。

在结构上也是由电磁机构、触头系统和灭弧装置等部分组成。

但也有不同之处，在电磁机构方面采用衔铁绕棱角转动的拍合式结构；主触头方面常采用滚动接触的指形触头，通常为一对或两对；灭弧装置采用磁吹式灭弧。

1-3 . 中间继电器的作用是什么？中间继电器与接触器有何区别？答：中间继电器的作用是将一个输入信号变成多个输出信号或将信号放大即增大触头容量的继电器。

中间继电器和接触器的区别：中间继电器的触头对数多，触头容量较大（额定电流5A～10A），动作灵敏。

其主要用途是当其它继电器的触头对数或触头容量不够时，可借助中间继电器来扩大触头数目，起到中转或变换作用；接触器触点有主触点和辅助触点之分，而中间继电器没有主、辅助触点之分。

1-4. 对于星形联接的三相异步电动机能否用一般三相结构热继电器做断相保护？为什么？对于三角形联结的三相异步电动机必须使用三相具有断相保护的热继电器，对么？答：可以。

因为星形接法相线电流相等，当缺相时，流过热继电器的电流增大，一段时间后热继电器动作，能起断路保护。

对于三角形接法的电动机必须选用断相保护的热继电器。

1-5. 在电动机的控制电路中，热继电器与熔断器各起什么作用？答：电动机的控制电路中热继电器是专门用来对连续运行的电动机实现过载及断相保护，以防电动机因过热而烧毁的一种保护电器。

直流线圈与交流线圈在结构上不一定都有区别，但由于所用电源不同，其匝数、线径甚至漆包线的型号（不一定都是QZ型漆包线）都不同，设计原理和参数更是不同。

直流线圈的阻抗,就是它本身电阻,I=U/R交流线圈的阻抗,就是它本身电阻+交流阻抗,I=U/R+XL直流线圈由于发热较大，一般外型细而长，以利于散热，交流线圈由于主要是电抗大于电阻，发热量比直流线圈小，所以它的外型区短而粗同样功率的线圈，直流线圈比交流线圈体积大。

直流线圈功率因数较交流线圈低，但直流线圈通电时无噪声，交流线圈则有噪声。

基于以上特点，直流线圈一般用于小功率电路，交流线圈则可用于各种功率线路。

直流线圈的铁芯与交流线圈的铁芯也不尽相同，这里不做具体说明了。

直流线圈和交流线圈的区别1: 用在不同电路！ 2不能混用！3 直流线圈匝数多，导线细，直流电阻大,用于交流电路电流小而不能工作！4 交流线圈匝数少，导线粗，直流电阻小，用于直流电路会短路烧毁！5 直流的线圈接上交流电，由于电阻大，电抗更大，工作电流小，不能正常工作！同种型号继电器,但不同种电压控制,线圈无标致,通过什么的标准来定这个问题看起来简单，实地是很复杂的。

一般继电器有交流直流两大类，交流的以24VAC、220VAC、380VAC的居多，这些严格的说交流继电器线圈铁心必须有一个罩极，很容易判断，但是小型交流继电器却多数没有这个罩极。

直流的电压级别繁多，6、12、24、36、110伏的比较多，继电器线圈一般比较细并且铁心没有罩极。

要判断是那种电压的继电器可以使用判断电阻法和接入电压法测试，逐渐提高线圈电压直到吸合，一般情况下测量这个电压然后乘以1.3左右就是额定电压了。

摩托车磁电机的交流线圈和直流线圈有什么区别？悬赏分：0 - 解决时间：2008-8-6 17:08请问：摩托车磁电机的交流线圈和直流线圈有什么区别？如果把单相交流线圈改成三相直流线圈，除了换磁缸和整流器外，其他如点火器和整车线路也要换吗？另外，听别人说，直流线圈在电瓶亏电无法使用电启动的情况下，脚踩也无法启动摩托车，请问是这样吗？提问者：freedoman9128 - 试用期一级最佳答案他这个磁电机的直流交流比较简单意思就是你的车不用启动车大灯就可以亮这就是直流如果需要把车启动了大灯才能亮就是交流像你说的那个在没有电瓶的情况下不能启动车这个说明的的车的点火方式是数字直流点火的他的这个直流点火也分好几种比如说CDI直流点火全数字晶体管点火这些都是直流的大部分比较好的直流点火在没有电瓶的情况下都是不能正常启动的如何判断线圈是直流或交流悬赏分：0 - 解决时间：2008-5-28 12:02提问者：fsclh - 试用期一级最佳答案如果要用试验的方法，应该先用交流试。

接触器是用于远距离频繁地接通和分断交直流主电路和大容量控制电路的电器,其主要控制对象是电动机,也可以控制其他电力负载,如电热器、照明灯、电焊机、电容器组等。

接触器的触头系统可以用电磁铁、压缩空气或液体压力等驱动,因而它可分为电磁接触器、气动接触器、液压接触器等。

随着电真空技术和电子器件的发展,真空接触器和电子式接触器也逐渐为工业所采用。

接触器按工作电压种类可分为交流接触器和直流接触器,前者品种尤为繁多。

交流接触器的分类: 按主触头控制电路的种类分交流和直流; 按主触头极数分单极、二极、三极、四极、五极; 按灭弧介质分空气式和真空式; 按励磁线圈断电时的主触头位置分常开、常闭和兼有常开及常闭; 按结构形式分直动式、转动式和杠杆传动式: 按励磁线圈电压种类分直流和交流; 按有无触头分有触点式和无触点式。

主要技术参数⑴额定工作电压Un它是规定条件下能保证电器正常工作的电压,它与产品的通断能力关系很大。

通常,最大工作电压即额定绝缘电压,并据此确定电器的电气间隙和爬电距离。

一台接触器常规定数个额定工作电压,同时列出相应的额定工作电流(或控制功率)。

当额定工作电压为380V时,额定工作电流可近似地认为等于额定控制功率(KW)的二倍。

根据我国的标准,额定电压应在下述标准数系中选取: 直流:12、24、36、48、60、72、110、125、220、250、440V; 交流:24、36、42、48、127、220、380、660、1140V。

⑵额定工作电流In它是由电器的工作条件,如工作电压、操作频率、使用类别、外壳防护形式、触头寿命等所决定的电流值,它一般为6.3～3150A。

⑶使用类别与通断条件机械工业部标准JB2455-85《低压接触器》,对低压接触器的使用类别及通断能力有一定的要求。

⑷寿命接触器的寿命包括机械寿命和电寿命。

接触器的机械寿命以其在需要维修或更换机械零件前所能承受的无载操作循环次数来表示。

推荐的机械寿命操作次数为:0.001、0.003、0.01、0.03、0.1、0.3、0.6、1、3、10百万次。

《电气控制与PLC应用》习题解答第一章常用低压电器1-1 从外部结构特征上如何区分直流电磁机构与交流电磁机构？怎么区分电压线圈与电流线圈？答：从外部结构特征上，直流电磁机构铁心与衔铁由整块钢或钢片叠制而成，铁心端面无短路环，直流电磁线圈为无骨架、高而薄的瘦高型。

交流电磁机构铁心与衔铁用硅钢片叠制而成，铁心端面上必有短路环，交流电磁线圈设有骨架，做成短而厚的矮胖型。

电压线圈匝数多，线径较细，电流线圈导线粗，匝数少。

1-2 三相交流电磁铁有无短路环，为什么？答：三相交流电磁铁无短路环。

三相交流电磁铁电磁线圈加的是三相对称电压，流过三相对称电流，磁路中通过的是三相对称磁通，由于其相位互差120º，所产生的电磁吸力零值错开，其合成电磁吸力大于反力，故衔铁被吸牢而不会产生抖动和撞击，故无需再设短路环。

1-3 交流电磁线圈误接入对应直流电源，直流电磁线圈误接入对应交流电源，将发生什么问题，为什么？答：交流电磁线圈误接入对应直流电源，此时线圈不存在感抗，只存在电阻，相当于短路状态，产生大的短路电流，立即将线圈烧毁。

直流电磁线圈误接入对应交流电源，由于阻抗存在，使线圈电流过小，电磁吸力过小；衔铁吸合不上，时间一长，铁心因磁滞、涡流损耗而发热，致使线圈烧毁。

1-4 交流、直流接触器是以什么定义的？交流接触器的额定参数中为何要规定操作频率？答：接触器是按主触头控制的电流性质来定义为是交流还是直流接触器。

对于交流接触器，其衔铁尚未动作时的电流为吸合后的额定电流的5~6倍，甚至高达10~15倍，如果交流接触器频繁工作，将因线圈电流过大而烧坏线圈，故要规定操作频率，并作为其额定参数之一。

1-6 交流接触器与直流接触器有哪些不同？答：1）直流接触器额定电压有：110、220、440、660V，交流接触器额定电压有：127、220、380、500、660V。

2）直流接触器额定电流有40、80、100、150、250、400及600A；交流接触器额定电流有10、20、40、60、100、150、250、400及600A。
