直流接触器,继电器简介及常用型号汇总

（一）常用控制电器（1）接触器：（用于主回路）接触器是一个由电磁铁带动触点动作的一种开关，在电路中，起着接通或切断电动机主电路的作用。

它有直流和交流两种，接触器工作线圈上使用的是直流，称为直流接触器。

工作线圈上使用的是交流称之为交流接触器。

有简单灭弧装置，触点容量大。

（2）继电器：（用于控制回路）继电器是一种灵敏的小型自动控制电器。

它能根据主回路参数的变化（如电流、电压、时间、压力等）使其连接点断开或接通控制回路，达到控制的目的，触点容量小。

一般用在控制回路中，它也分直流、交流两种。

（3）主令控制器：在控制电路时，起到发号施令作用的电器称之为主令控制器。

如按钮、控制器等。

通常用于电动机的启动、调速、换向、停车.（二）控制图1、分类：原理图：包括主回路、控制回路、辅助回路安装接线图：元件位置，接线位置（1）原理图①主回路：为用电设备提供动力电的回路为主回路。

一般画在图纸上方或是左方，用比较粗的线画出。

②控制回路提供给接触器线圈和继电器线圈的电流（电压）回路为控制回路。

用来控制主回路的通断。

一般画在图纸的下方或右方。

用较细的线画出。

③辅助回路主要指信号、测量和保护等回路，其特点为：若去掉这些回路并不影响主回路和控制回路的工作。

（2）安装接线图为安装和施工提供的图，其特点是每一个元件都要单独画出。

各个元件之间用带编号的线连接起来，在施工时，每一根连线的两头都有编号。

应做到图上的编号，实际元件的接点编号，连线两头的编号三对应才能连接正确。

2．绘图原则（有以下4点）（1）分成主回路，控制回路，辅助回路来绘制；（2）用规定的图符表示元件：（自画图讲，画出开关、接触器、继电器、按钮、控制器等的触点或线圈的表示方法。

）（3）接点位置按无电状态画出：所谓无电状态是指接触器、继电器无电时的状态。

对（旧）接点的画法有以下口诀：“上开下闭，左开右闭”（自画图讲）。

对（新）接点的画法（自画图讲）。

（4）交叉电气接点画上黑点：两根交叉如果无黑点，表示电气上不连接，只是跨越而过。

接触器类型与分类接触器是一种电气控制装置，用于控制电路的开关。

它通常由电磁继电器和触点组成，可以实现各种自动化控制功能。

接触器根据其结构和电气特性的不同，可以被分为多种类型和分类。

一、按工作原理分类1. 电磁式接触器电磁式接触器是最常见的接触器类型。

它由电磁继电器和触点组成，当电磁继电器通电时，产生的磁场吸引或释放触点，从而实现电路的开关和分合。

2. 热继电器热继电器是一种使用温度敏感元件（如双金属片）作为控制元件的接触器。

当电路中的电流达到一定值时，温度敏感元件被加热弯曲，触点被分离，从而打开电路。

3. 时间继电器时间继电器是一种根据设定时间延迟操作的接触器。

它通过内部的计时装置，在接收到输入信号后，经过一段预设的时间后才进行动作。

二、按控制电压分类1. 直流接触器直流接触器的触点和电磁继电器都设计用于直流电路。

它们通常具有较高的额定电流和电压，适用于直流电源和控制电路。

2. 交流接触器交流接触器的触点和电磁继电器专门用于交流电路。

它们的设计考虑了交流电的瞬态特性和频率要求。

三、按额定电流分类1. 小型接触器小型接触器适用于低电流负载，通常额定电流在几安培以下。

2. 中型接触器中型接触器的额定电流较大，可以承载几个到几十个安培的电流负载。

3. 大型接触器大型接触器适用于高电流负载，可以承载数十到数百安培的电流。

四、按额定功率分类1. 低功率接触器低功率接触器适用于额定功率较小的电路，通常在几千瓦以下。

2. 中功率接触器中功率接触器适用于额定功率在几千瓦到几十千瓦之间的电路。

3. 高功率接触器高功率接触器适用于额定功率超过几十千瓦的电路，可以承载较大的功率负载。

综上所述，接触器根据不同的工作原理、控制电压、额定电流和额定功率的要求，可以分为多种类型和分类。

在实际应用中，我们需要根据具体的控制需求，选择适合的接触器类型，以确保电路的可靠控制和安全运行。

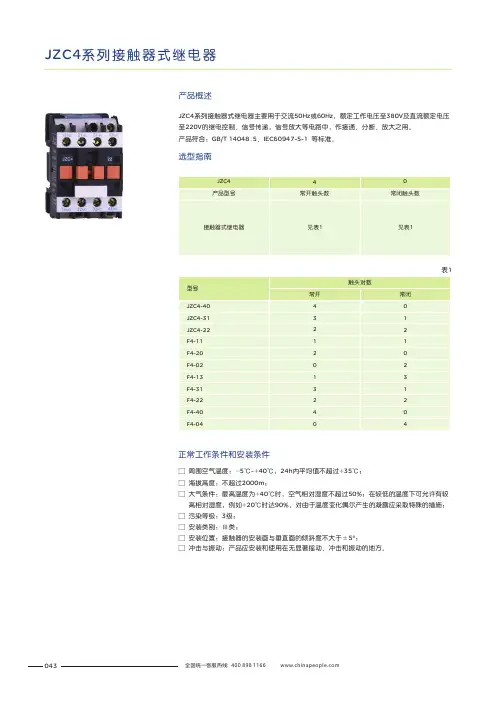

JZC4系列接触器式继电器JZC4系列接触器式继电器主要用于交流50Hz 或60Hz ，额定工作电压至380V 及直流额定电压至220V 的继电控制、信号传递，信号放大等电路中，作接通、分断、放大之用。

产品符合：GB/T 14048.5、IEC60947-5-1 等标准。

□ 周围空气温度：-5℃~+40℃，24h 内平均值不超过+35℃；□ 海拔高度：不超过2000m ；□ 大气条件：最高温度为+40℃时，空气相对湿度不超过50%；在较低的温度下可允许有较 高相对湿度，例如+20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；□ 污染等级：3级；□ 安装类别：Ⅲ类；□ 安装位置：接触器的安装面与垂直面的倾斜度不大于±5°；□ 冲击与振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

正常工作条件和安装条件产品概述选型指南表1043触点采用磨擦接触方式。

组合式结构，可方便地安装各种附件：辅助触头组、延时头，锁扣装置等，增加不同功能。

继电器端子均有防护结构，达至IP20级，使用时安全可靠。

接线螺钉采用自升式瓦形垫圈的组合螺钉。

继电器可用螺钉安装也可安装在35mm 宽的标准卡轨上。

更换线圈时，只需将连接继电器上下两绝缘座的螺钉拧松，分开机壳上下两部分即可。

继电器由CJX2-09派生，其外形及安装尺寸与CJX2-09相同，还可方便地挂装F4辅助触头组，增加触头数量，最多可达8对，其组合情况见表1。

结构特征表2主要技术参数见表2。

动作特性：吸合电压为(85%~110%) U s , 释放电压为（20%~75%）U s 。

线圈电压为交流50/60Hz ，24、48、110、220、380V 。

主要技术数据订购继电器及附件时请指明下述各项：□ 产品的完整型号、名称；线圈的额定控制电源电压及频率；如需订购辅助触头组F4，须写明组合情况；订货数量。

订货示例: JZC4-22 接触器式继电器 线圈电压220V 50Hz 10台 F4-22 5 只□ □ □ 继电器的外形及安装尺寸见图。

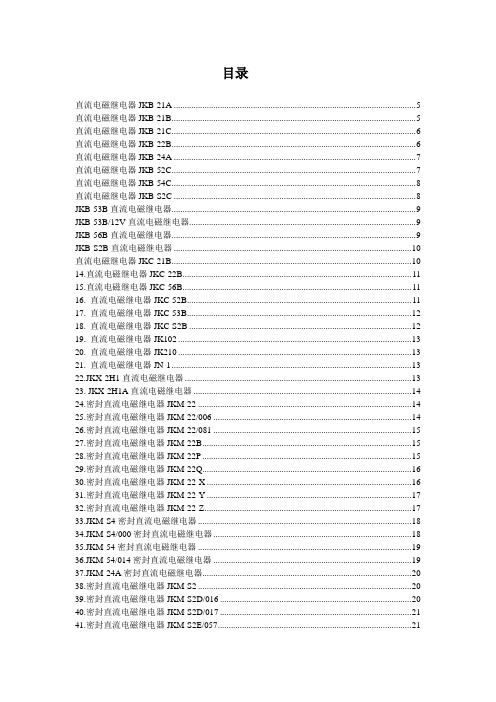

目录直流电磁继电器JKB-21A (5)直流电磁继电器JKB-21B (5)直流电磁继电器JKB-21C (6)直流电磁继电器JKB-22B (6)直流电磁继电器JKB-24A (7)直流电磁继电器JKB-52C (7)直流电磁继电器JKB-54C (8)直流电磁继电器JKB-S2C (8)JKB-53B直流电磁继电器 (9)JKB-53B/12V直流电磁继电器 (9)JKB-56B直流电磁继电器 (9)JKB-S2B直流电磁继电器 (10)直流电磁继电器JKC-21B (10)14.直流电磁继电器JKC-22B (11)15.直流电磁继电器JKC-56B (11)16. 直流电磁继电器JKC-52B (11)17. 直流电磁继电器JKC-53B (12)18. 直流电磁继电器JKC-S2B (12)19. 直流电磁继电器JK102 (13)20. 直流电磁继电器JK210 (13)21. 直流电磁继电器JN-1 (13)22.JKX-2H1直流电磁继电器 (13)23. JKX-2H1A直流电磁继电器 (14)24.密封直流电磁继电器JKM-22 (14)25.密封直流电磁继电器JKM-22/006 (14)26.密封直流电磁继电器JKM-22/081 (15)27.密封直流电磁继电器JKM-22B (15)28.密封直流电磁继电器JKM-22P (15)29.密封直流电磁继电器JKM-22Q (16)30.密封直流电磁继电器JKM-22-X (16)31.密封直流电磁继电器JKM-22-Y (17)32.密封直流电磁继电器JKM-22-Z (17)33.JKM-S4密封直流电磁继电器 (18)34.JKM-S4/000密封直流电磁继电器 (18)35.JKM-54密封直流电磁继电器 (19)36.JKM-54/014密封直流电磁继电器 (19)37.JKM-24A密封直流电磁继电器 (20)38.密封直流电磁继电器JKM-S2 (20)39.密封直流电磁继电器JKM-S2D/016 (20)40.密封直流电磁继电器JKM-S2D/017 (21)41.密封直流电磁继电器JKM-S2E/057 (21)43.密封直流电磁继电器JKM-S2H (22)44.密封直流电磁继电器JKM-56 (23)45.JKY-2H2M密封直流电磁继电器 (23)46.密封直流电磁继电器JKYC-2H2M (24)47.平衡力式密封直流电磁继电器J210-D1N (24)48. 平衡力式密封直流电磁继电器J215-A1A (24)49. J220-B2ND平衡力式密封直流电磁继电器 (25)50.J300-B2N平衡力式密封直流电磁继电器 (25)51.J320-O1N平衡力式密封直流电磁继电器 (26)52.J400-O2N平衡力式密封直流电磁继电器 (26)53.J5OO-D1A平衡力式密封直流电磁继电器 (27)54.J520-D5A平衡力式密封直流电磁继电器 (27)55.J550-D2N平衡力式密封直流电磁继电器 (27)56.J600-D2N平衡力式密封直流电磁继电器 (27)57.J710-D5N平衡力式密封直流电磁继电器 (28)58.磁保持式直流电磁继电器J302-D1N (28)59. 磁保持式直流电磁继电器J402-F2A (29)60. 磁保持式直流电磁继电器J502-J1A (29)61.时间继电器JS-1 (30)62.时间继电器JS-5-0.5 (30)63.时间继电器JS-5-4.5 (30)64.时间继电器JS-30 (30)65.时间继电器JSJ-10 (30)66.时间继电器JSJ-20 (31)67.时间继电器JSJ-30 (31)68.时间继电器JSJ-8 (31)69.JST-0.5*4时间继电器 (31)70. T010时间继电器 (31)71. T020时间继电器 (32)72.JS013-S2A时间继电器 (32)73.JS013-02A时间继电器 (32)74.JS015时间继电器 (32)75.极化继电器JHA-1 (32)76.极化继电器JHA-1-26 (33)77.极化继电器JHA-1A (33)78.JHA-1B极化继电器 (33)79. JHA-2B极化继电器 (34)80.电压、电流及整流继电器JL-6 (34)81.电压、电流及整流继电器JL-7 (35)82.电压、电流及整流继电器JL-12 (35)83.电压、电流及整流继电器JL-12A (36)84.JY-1电压、电流及整流继电器 (36)85.JY-2电压、电流及整流继电器 (37)87.JJ-2电压、电流及整流继电器 (37)88.JZM-52电压、电流及整流继电器 (38)89.常开型直流接触器MZJ-25 (38)90.常开型直流接触器MZJ-25A (38)91.常开型直流接触器MZJ-50A (38)92.常开型直流接触器MZJ-50B (38)93.常开型直流接触器MZJ-100 (39)94.常开型直流接触器MZJ-100A (39)95.常开型直流接触器MZJ-100B (39)96.常开型直流接触器MZJ-200 (39)97.常开型直流接触器MZJ-200A (39)98.常开型直流接触器MZJ-200Z (40)99.常开型直流接触器MZJ-400A (40)100.常开型直流接触器MZJ-400B (40)101.常开型直流接触器MZJ-400C (40)102.常开型直流接触器MZJ-600A (40)103.常开型直流接触器MZJ-600B (41)104.常开型直流接触器JKX-50K1G (41)105.常开型直流接触器JKX-100K1G (41)106.常开型直流接触器ZLJ-600 (41)107.常开型直流接触器ZLJ-1000 (41)108.常开型直流接触器ZLJ-100B (42)109.JC293-J5L常开型直流接触器 (42)110.JC113-D5A常开型直流接触器 (42)111.JC113-D5N常开型直流接触器 (42)112.JC173-J9A常开型直流接触器 (43)113. 常开型直流接触器JC223-J1A (43)114. 常开型直流接触器JC263-J1A (43)115.转换型直流接触器HZJ-50A (44)116.HZJ-50B转换型直流接触器 (44)117.HZJ-200A转换型直流接触器 (44)118.HZJ-400A转换型直流接触器 (44)119.HZJ-400C转换型直流接触器 (44)120.HZJ-600A转换型直流接触器 (45)121.HZJ-600B转换型直流接触器 (45)122.HJ-100B转换型直流接触器 (45)123.JKX-5011G转换型直流接触器 (45)124. JKX-60011G转换型直流接触器 (45)125.JC143-J1L转换型直流接触器 (46)126.JC253-J2L转换型直流接触器 (46)127.三相交流接触器HJJ-10 (46)128.三相交流接触器HJJ-25 (46)129.三相交流接触器HJJ-100 (46)130.三相交流接触器JLJ-25 (47)131.三相交流接触器JXKF-100K3G (47)132. 三相交流接触器JC323-DOL (47)133.平衡力式密封接触器H400-A0N (47)134.平衡力式密封接触器H600-A5N (48)135.平衡力式密封接触器JH600-B1N (48)136. 平衡力式密封接触器H700-A3N (48)137. 平衡力式密封接触器H700-A5N (49)138. 平衡力式密封接触器H700-B5N (49)139.平衡力式密封接触器H800-A6N (50)140.平衡力式密封接触器JC203-A6N (50)141.平衡力式密封接触器JC203-A0N (50)142.平衡力式密封接触器JC303-A6N (51)143.平衡力式密封接触器JC363-D2N (51)144.平衡力式密封接触器JC273-A9N (51)145.高压直流接触器JC283-A2N (51)146. 高压直流接触器JC343-J9A (51)147.高压直流接触器JC353-J5A (52)148.高压直流接触器JC353-J5L (52)直流电磁继电器JKB-21A概述:该系列继电器具有结构简单、性能可靠、设计余度大等特点，适用于航空、航天、兵器，电子及船舶等领域，是理想的线路开关元件。

中间继电器作用及型号参数| 常见的五种继电器中间继电器简介：中间继电器通常用来传递信号和同时控制多个电路，也可用来直接控制小容量电动机或其他电气执行元件。

中间继电器的结构和工作原理与交流接触器基本相同，与交流接触器的主要区别是触点数目多些，且触点容量小。

在选用中间继电器时，主要考虑电压等级和触点数目。

中间继电器作用：1.代替小型接触器。

中间继电器的触点具有一定的带负荷能力，当负载容量比较小时，可以用来替代小型接触器使用，比如电动卷闸门和一些小家电的控制。

这样的优点是不仅可以起到控制的目的，而且可以节省空间，使电器的控制部分做得比较精致。

2.增加接点数量。

这是中间继电器最常见的用法，例如，在电路控制系统中一个接触器的接点需要控制多个接触器或其他元件时而是在线路中增加一个中间继电器。

3.增加接点容量。

我们知道，中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。

比如一般不能直接用感应开关、三极管的输出去控制负载比较大的电器元件。

而是在控制线路中使用中间继电器，通过中间继电器来控制其他负载，达到扩大控制容量的目的。

4.转换接点类型。

在工业控制线路中，常常会出现这样的情况，控制要求需要使用接触器的常闭接点才能达到控制目的，但是接触器本身所带的常闭接点已经用完，无法完成控制任务。

这时可以将一个中间继电器与原来的接触器线圈并联，用中间继电器的常闭接点去控制相应的元件，转换一下接点类型，达到所需要的控制目的。

5.用作开关。

在一些控制线路中，一些电器元件的通断常常使用中间继电器，用其接点的开闭来控制，例如如彩电或显示器中常见的自动消磁电路，三极管控制中间继电器的通断，从而达到控制消磁线圈通断的作用。

6.转换电压。

7.消除电路中的干扰。

中间继电器型号参数：常见的五种继电器：热继电器、欠电压继电器、时间继电器、速度继电器、中级继电器。

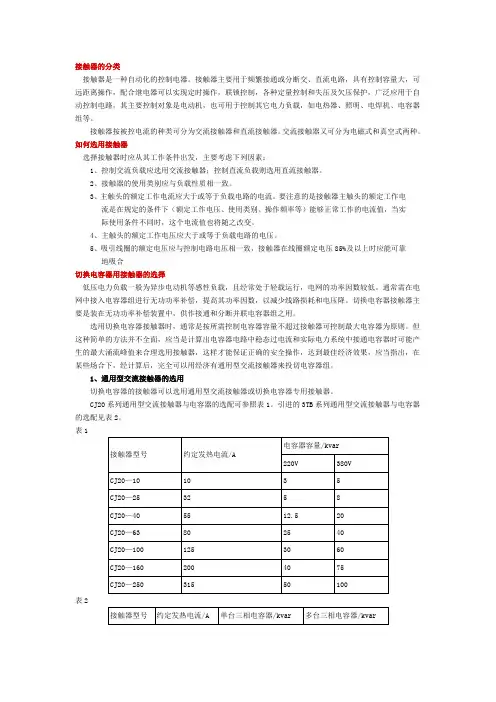

接触器的结构以及其工作原理接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。

它利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。

当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。

交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。

按照一般的分类方法，大致有以下几种。

①按主触点极数分可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

常用继电器-接触器控制电路解析1.利用速度继电器对三相异步电动机反接制动原理：SB2按下→KM1有电且自锁→电机全压启动，转速很快达到120r/min，此时速度继电器触点动作，为反接制动做好准备→当SB1按下→KM1失电，同时KM2得电并自锁保持，串接制动电阻R反接制动（将电流消耗到电阻R上）→转速迅速下降，当转速小于100r/min 时，速度继电器的触点复位→切断KM2，使其失电，制动过程结束。

2.三相异步电动机Y-∆起动原理：SB1（起动按钮）按下→KM1得电并且自锁，同时时间继电器KT得电（开始计时），KM3得电→KM1,KM3得电，三相异步电动机接成Y型起动→当设定的时间到达后，延时继电器KT的延时断开触点使KM3失电，延时继电器KT的延时接通触点使KM2得电→此时KM1得电，KM2得电，KM3失电→三相异步电动机接成∆起动。

3.定子串电阻降压启动原理：SB1按下→KM2得电，并且自锁，同时时间继电器，KT得电开始计时→KM2得电，定子串接电阻R降压启动→当设定的时间到后，KT的延时接通触点使KM1得电，并且自锁→KM1得电，在主电路中相当于短接了电阻R，三相异步电动机全压运行。

4.自耦变压器降压启动（带指示灯）原理：SB2按下→KM1得电并且自锁，同时KT得电（开始计时）→KM1有电，在主电路中，自耦变压器抽头降压启动→当设定时间到后，延时继电器常开触点闭合，中间继电器K得电并自锁→使得KM1断电，KM2得电→三相异步电动机全压工作。

控制电路中的变压器使指示灯工作在安全电压下（一般，交流36V）→HL3为上电指示灯（K 和KM1均不得电）；HL2为降压启动指示灯（K失电，但KM1得电）；HL3为全压工作指示灯（KM2得电）。

5.转子绕组串电阻启动（针对于绕线式异步电动机）原理：合上QS，SB2按下→KM4得电，并自锁保持（此时，电动机转子串接全部电阻降压启动）→中间继电器KA4得电，为KM1，KM2，KM3的得电做好准备，由于刚启动时电流很大，KA1-KA3吸和电流相同，因此同时得电吸和，其常闭触点都断开，使KM1-KM3处于失电状态，转子电阻全部串入，达到限流和提高转矩的目的。

常用接触器简介（1）CJ系列交流接触器CJ系列交流接触器常用的有CJl2系列、CJ20系列、CJ28系列、CJ38系列和CJ40系列产品。

其中，CJl2系列适用于交流50Hz的电力线路中，主要用于冶金、轧钢企业起重机等的电器设备中，作远距离闭合和断开电路，并作交流电动机频繁起动、停止和反接等；cJ20系列适用于交流50Hz或60Hz的电力系统中闭合和断开电路，并与适当的热继屯器组合成电动机起动器，以保护可能发生过载的电路；CJ28系列适用于交流50Hz或60Hz的电力线路中，供远距离频繁起动和控制电动机之用，并可与适当的热继电器组成电磁起动器，两台接触器加装一个机械联锁器，可组成可逆接触器；CJ38系列和CJ40系列适用于50Hz 或60Hz的电力系统中闭合和断开电路，并与适当的热过载继电器或电子式保护装置组合成电动机起动器，以保护可能发生过载的电路。

常用CJ系列交流接触器的主要技术数据见表9-74—表9-78。

表9-74 CJl2系列交流接触器主要技术数据表9-75 CJ20 系列交流接触接触主要技术数据表9-76 CJ28系列交流接触器主要技术数据（续）(续)（2） 3TB、3TF系列交流接触器3TB系列交流接触器适用于交流50Hz或60Hz，电压至660V，电流至630A的电力系统中，供远距离频繁起动和控制电动机之用，也可用于闭合和断开电容负载、照明负载、电阻负载及及部分直流负载。

其主要技术数据见表9—79。

表9-79 3TB系列交流接触器主要技术数据类别下，额定工作电压为380V时，额定电流至400A的电流中，供远距离接通和分断电路，并可与与热过载继电器组成电磁起动器，以保护可能发生操作过负载的电路。

其主要技术数据见表9-80。

表9-80 3TF系列交流接触器主要技术数据（续）B系列交流接触器适用于交流50Hz或60Hz，额定电压至660V，额定电流至475A的电力线路中，供远距离闭合和断开电力线路或频繁地控制电动机，它具有失压保护作用，常与T系列热继电器组成电磁起动器，此时具有过载和断相保护作用。

一、什么是接触器
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

二、什么是继电器
继电器是一种自动电器，它适用于远距离接通和分断交、直流小容量控制电路，并在电力驱动系统中供控制、保护及信号转换用。

控制继电器的输入量通常是电流、电压等电量，也可以是温度、压力、速度等非电量，输出量则是触点动作时发出的电信号或输出电路的参数变化。

继电器的特点是当其输入量的变化达到一定程序时，输出量才会发生阶跃性的变化。

三、接触器和继电器的区别
1、触点容量不同
接触器的触点容量大于继电器，接触器的触头没有低于10A的，而继电器的容量则最高不会超过5A。

2、触点数设计不同
接触器的触点数不是成对设计，三组常开触点为主触点，再加上辅助触点常开和常闭。

继电器的触点数是成对设计，且没有辅助触点的。

3、作用不同
继电器的作用是起到信号的检测、转换以及传送等作用，而且它的触点通断电流比较小，常用在控制电路中。

接触器的作用就是起到接通或是切断主电路的作用，其通断电流较大常用在主电路中，使大功率负载得电或失电。

4、灭弧装置不同
接触器和继电器一个最重要的区别就是接触器都有灭弧装置，而继电器没有的。

5、附加产品不同
继电器衍生品多也就是附加产品多，接触器比较单一且没有什么额外附加产品。

继电器能设计成时间继电器、速度继电器、计数器等，接触器就没有。

6、使用不同
接触器有时可以当继电器使用，但继电器往往不能当接触器使用。
