交流接触器和直流接触器有什么区别修订稿

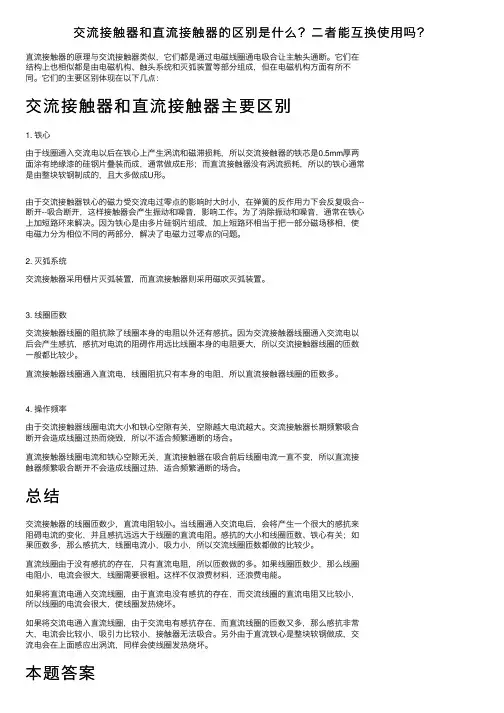

交流接触器和直流接触器的区别是什么？⼆者能互换使⽤吗？直流接触器的原理与交流接触器类似，它们都是通过电磁线圈通电吸合让主触头通断。

它们在结构上也相似都是由电磁机构、触头系统和灭弧装置等部分组成，但在电磁机构⽅⾯有所不同。

它们的主要区别体现在以下⼏点：交流接触器和直流接触器主要区别1. 铁⼼由于线圈通⼊交流电以后在铁⼼上产⽣涡流和磁滞损耗，所以交流接触器的铁芯是0.5mm厚两⾯涂有绝缘漆的硅钢⽚叠装⽽成，通常做成E形；⽽直流接触器没有涡流损耗，所以的铁⼼通常是由整块软钢制成的，且⼤多做成U形。

由于交流接触器铁⼼的磁⼒受交流电过零点的影响时⼤时⼩，在弹簧的反作⽤⼒下会反复吸合--断开--吸合断开，这样接触器会产⽣振动和噪⾳，影响⼯作。

为了消除振动和噪⾳，通常在铁⼼上加短路环来解决。

因为铁⼼是由多⽚硅钢⽚组成，加上短路环相当于把⼀部分磁场移相，使电磁⼒分为相位不同的两部分，解决了电磁⼒过零点的问题。

2. 灭弧系统交流接触器采⽤栅⽚灭弧装置，⽽直流接触器则采⽤磁吹灭弧装置。

3. 线圈匝数交流接触器线圈的阻抗除了线圈本⾝的电阻以外还有感抗。

因为交流接触器线圈通⼊交流电以后会产⽣感抗，感抗对电流的阻碍作⽤远⽐线圈本⾝的电阻要⼤，所以交流接触器线圈的匝数⼀般都⽐较少。

直流接触器线圈通⼊直流电，线圈阻抗只有本⾝的电阻，所以直流接触器线圈的匝数多。

4. 操作频率由于交流接触器线圈电流⼤⼩和铁⼼空隙有关，空隙越⼤电流越⼤。

交流接触器长期频繁吸合断开会造成线圈过热⽽烧毁，所以不适合频繁通断的场合。

直流接触器线圈电流和铁⼼空隙⽆关，直流接触器在吸合前后线圈电流⼀直不变，所以直流接触器频繁吸合断开不会造成线圈过热，适合频繁通断的场合。

总结交流接触器的线圈匝数少，直流电阻较⼩。

当线圈通⼊交流电后，会将产⽣⼀个很⼤的感抗来阻碍电流的变化，并且感抗远远⼤于线圈的直流电阻。

感抗的⼤⼩和线圈匝数、铁⼼有关；如果匝数多，那么感抗⼤，线圈电流⼩，吸⼒⼩，所以交流线圈匝数都做的⽐较少。

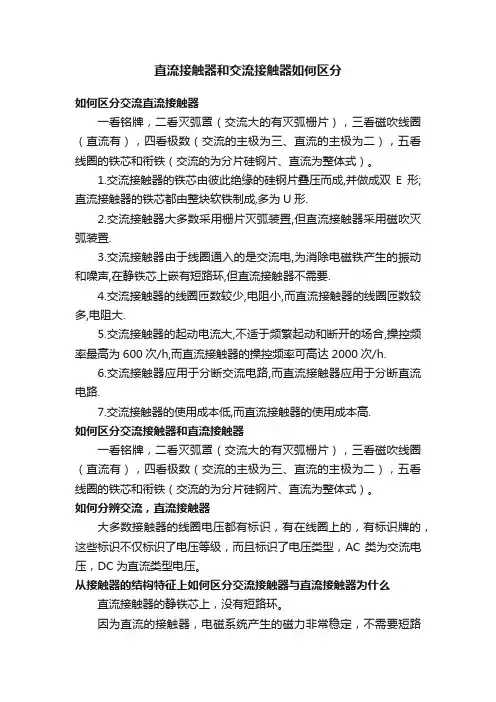

直流接触器和交流接触器如何区分如何区分交流直流接触器一看铭牌，二看灭弧罩（交流大的有灭弧栅片），三看磁吹线圈（直流有），四看极数（交流的主极为三、直流的主极为二），五看线圈的铁芯和衔铁（交流的为分片硅钢片、直流为整体式）。

1.交流接触器的铁芯由彼此绝缘的硅钢片叠压而成,并做成双E形;直流接触器的铁芯都由整块软铁制成,多为U形.2.交流接触器大多数采用栅片灭弧装置,但直流接触器采用磁吹灭弧装置.3.交流接触器由于线圈通入的是交流电,为消除电磁铁产生的振动和噪声,在静铁芯上嵌有短路环,但直流接触器不需要.4.交流接触器的线圈匝数较少,电阻小,而直流接触器的线圈匝数较多,电阻大.5.交流接触器的起动电流大,不适于频繁起动和断开的场合,操控频率最高为600次/h,而直流接触器的操控频率可高达2000次/h.6.交流接触器应用于分断交流电路,而直流接触器应用于分断直流电路.7.交流接触器的使用成本低,而直流接触器的使用成本高.如何区分交流接触器和直流接触器一看铭牌，二看灭弧罩（交流大的有灭弧栅片），三看磁吹线圈（直流有），四看极数（交流的主极为三、直流的主极为二），五看线圈的铁芯和衔铁（交流的为分片硅钢片、直流为整体式）。

如何分辨交流，直流接触器大多数接触器的线圈电压都有标识，有在线圈上的，有标识牌的，这些标识不仅标识了电压等级，而且标识了电压类型，AC类为交流电压，DC为直流类型电压。

从接触器的结构特征上如何区分交流接触器与直流接触器为什么直流接触器的静铁芯上，没有短路环。

因为直流的接触器，电磁系统产生的磁力非常稳定，不需要短路环，也没有作用。

直流接触器和交流接触器如何区分接触器：在电力上，可快速切断交流与直流主回路和可频繁地接通与断开大电流控制的负荷，经常运用于电动机做为控制对象﹐也可用作控制如：电热器﹑电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制。

交流接触器和直流接触器有什么区别
为什么不能不能互换
区别：
1、铁心不一样：交流接触器的铁心有彼此绝缘的硅钢片叠压而成,并做成双E形；直流接触器的铁芯多由整块软铁制成,多为U形；
2、灭弧系统不一样：交流接触器采用删片灭弧,而直流接触器采用磁吹灭弧装置.
3、线圈匝数不一样：交流接触器线圈匝数少通入的是交流电,而直流接触器的线圈匝数多通入的是直流电,交流接触器分断的是交流电路,直流接触器分断的是直流电路.交流接触器操作频率最高为600次/小时,使用成本低.而直流接触器操作频率可高达2000次/小时,使用成本高.
为何不能互换：
1、交流接触器在应急时可以代用直流接触器,吸合时间不能超过2小时因为交流线圈散热比直流差,这是由它们的结构不同决定的,真的要长时间使用最好在交流线圈中串一电阻,反过来直流却不能代用交流接触器
2、交流接触器的线圈匝数少,直流接触器的线圈匝数多,从线圈的体积可以区分了对于主电路电流过大的情况Ie>250A的情况下,接触器采用串联双绕组线圈直流继电器的线圈的电抗大,电流小.如果说接上交流电是不会损坏的,时合时放.可是交流继电器的线圈的电抗小,电流就大了,如果说接上直流电就会损坏线圈.
4、交流接触器的线圈匝数少,电阻较小,当线圈通入交流电时,将产生一个较大的感抗,此感抗远远大于线圈的电阻,线圈的励磁电流主要取决于感抗的大小.如果将直流电通入,则线圈就成为纯电阻负载,此时流过线圈的电流会很大,使线圈发热,甚至烧坏.所以,不能将交流接触器作为直流接触器使用.。

直流接触器用途直流接触器是一种用于直流电路中控制电流的电器设备。

与交流电路中的交流接触器类似，直流接触器也是通过控制电线圈产生磁场，吸引磁铁以切断或闭合电路。

然而，由于直流电路的特殊性，直流接触器在一些方面与交流接触器有所不同，并在许多领域中有着广泛的应用。

首先，直流接触器被广泛应用于直流电动机的控制系统中。

直流电动机是直流接触器最常见的应用之一。

直流接触器在直流电动机中起到启动、停止和反转等功能。

当电路中的电压到达一定数值时，电线圈中的磁场将吸引触点闭合，使电动机得以运行。

这种控制方式广泛应用于直流电动机驱动的机械设备中，如卷绕机、起重机、输送带等。

其次，直流接触器也被广泛应用于电力系统和工控系统中。

在电力系统中，直流接触器可以用来控制电力输电线路中的开关和切换操作。

直流接触器可以帮助实现线路的断开和闭合，保护电力系统免受故障和过载的影响。

在工控系统中，直流接触器可以用于控制工业设备的启停，实现自动化生产线的控制和管理。

此外，直流接触器还广泛应用于电力电子设备中。

电力电子设备是将交流电转换为直流电或将直流电转换为交流电的设备，广泛应用于电力变换器、逆变器和直流调速器等领域。

直流接触器可以在这些设备的控制电路中实现电流的切断和闭合，以控制电力电子设备的输出和运行。

此外，直流接触器还被应用于光伏发电系统中。

随着太阳能的广泛应用，光伏发电系统已成为可再生能源领域的重要组成部分。

光伏发电系统一般采用直流电输出，而接入电网必须经过变换为交流电。

直流接触器可以实现这种交流和直流电路的切换，确保光伏发电系统与电网的安全连接。

此外，直流接触器还可以应用于电池充放电管理系统中。

如今，锂电池在电动汽车和储能系统等领域中的应用日益广泛，而电池的充放电过程需要被控制和管理。

直流接触器可以用于电池充放电系统的控制电路中，根据电池状态进行开关操作，保证充放电过程的安全和稳定。

在总结上述应用领域后，我们可以看出，直流接触器在直流电路的控制中起到至关重要的作用。

第八章8.1 从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？直流接触器与交流接触器相比,直流接触器的铁心比较小,线圈也比较小,交流电磁铁的铁心是用硅钢片叠柳而成的.线圈做成有支架式,形式较扁.因为直流电磁铁不存在电涡流的现象.8.2 为什么交流电弧比直流电弧容易熄灭？因为交流是成正旋变化的,当触点断开时总会有某一时刻电流为零,此时电流熄灭.而直流电一直存在,所以与交流电相比电弧不易熄灭.8.3 若交流电器的线圈误接入同电压的直流电源，或直流电器的线圈误接入同电压的交流电源，会发生什么问题？若交流电器的线圈误接入同电压的直流电源,会因为交流线圈的电阻太小儿流过很大的电流使线圈损坏. 直流电器的线圈误接入同电压的交流电源,触点会频繁的通短,造成设备的不能正常运行.8.4 交流接触器动作太频繁时为什么会过热？因为交流接触启动的瞬间,由于铁心气隙大,电抗小,电流可达到15倍的工作电流,所以线圈会过热.8.5 在交流接触器铁心上安装短路环为什么会减少振动和噪声？在线圈中通有交变电流时,再铁心中产生的磁通是与电流同频率变化的,当电流频率为50HZ时磁通每秒有100次通过零,这样所产生的吸力也为零,动铁心有离开趋势,但还未离开,磁通有很快上来,动铁心有被吸会,造成振动.和噪声,因此要安装短路环.8.6 两个相同的110V交流接触器线圈能否串联接于220V的交流电源上运行？为什么？若是直流接触器情况又如何？为什么？两个相同的110V交流接触器线圈不能串联接于220V 的交流电源上运行,因为在接通电路的瞬间,两各衔铁不能同时工作,先吸合的线圈电感就增大,感抗大线圈的端电压就大,另一个端电压就小,时间长了,有可能把线圈烧毁.若是直流接触器,则可以.8.7 电磁继电器与接触器的区别主要是什么？接触器是在外界输入信号下能够自动接通断开负载主回路.继电器主要是传递信号,根据输入的信号到达不同的控制目的.8.8 电动机中的短路保护、过电流保护和长期过载（热）保护有何区别？电动机中的短路保护是指电源线的电线发生短路,防止电动机过大的电枢电路而损坏.自动切断电源的保护动作.过电流保护是指当电动机发生严重过载时,保护电动机不超过最大许可电流.长期过载保护是指电动机的短时过载保护是可以的,但长期过载时电动机就要发热,防止电动机的温升超过电动机的最高绝缘温度.8.9 过电流继电器与热继电器有何区别？各有什么用途?过电流继电器是电流过大就断开电源,它用于防止电动机短路或严重过载. 热继电器是温度升高到一定值才动作.用于过载时间不常的场合.8.10为什么热继电器不能做短路保护而只能作长期过载保护？而熔断器则相反，为什么？因为热继电器的发热元件达到一定温度时才动作,如果短路热继电器不能马上动作,这样就会造成电动机的损坏.而熔短期,电源一旦短路立即动作,切断电源.8.11自动空气断路器有什么功能和特点？功能和特点是具有熔断器能直接断开主回路的特点,又具有过电流继电器动作准确性高,容易复位,不会造成单相运行等优点.可以做过电流脱扣器,也可以作长期过载保护的热脱扣器.8.12时间继电器的四个延时触点符号各代表什么意思？8.13机电传动装置的电器控制线路有哪几种？各有何用途？电器控制线路原理图的绘制原则主要有哪些？电器控制线路有1:启动控制线路及保护装置.2正反转控制线路.3:多电动机的连锁控制线路.4:电动控制线路.5:多点控制线路.6:顺序控制线路.7:多速异步电动机的基本控制线路.8:电磁铁.电磁离合器的基本控制线路.电器控制线路原理图的绘制原则主要有1:应满足生产工艺所提出的要求.2:线路简单,布局合理,电器元件选择正确并得到充分.3操作,维修方便4设有各种保护和防止发生故障的环节.5能长期准确,稳定,可靠的工作.8.14为什么电动机要设有零电压和欠电压保护？零电压和欠电压保护的作用是防止当电源暂时供电或电压降低时而可能发生的不容许的故障.,8.15在装有电器控制的机床上，电动机由于过载而自动停车后，若立即按钮则不能开车，这可能是什么原因？有可能熔短器烧毁,使电路断电.或者是热继电器的感应部分还未降温,热继电器的触点还处于断开状态.8.16要求三台电动机1M、2M、3M按一定顺序启动：即1M启动后，2M才能启动；2M启动后3M才能启动；停车时则同时停。

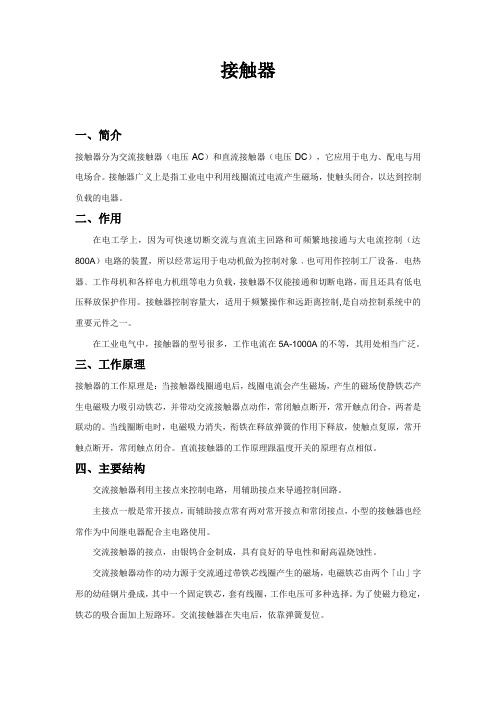

接触器一、简介接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

二、作用在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达800A）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

接触器控制容量大，适用于频繁操作和远距离控制,是自动控制系统中的重要元件之一。

在工业电气中，接触器的型号很多，工作电流在5A-1000A的不等，其用处相当广泛。

三、工作原理接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似。

四、主要结构交流接触器利用主接点来控制电路，用辅助接点来导通控制回路。

主接点一般是常开接点，而辅助接点常有两对常开接点和常闭接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场，电磁铁芯由两个「山」字形的幼硅钢片叠成，其中一个固定铁芯，套有线圈，工作电压可多种选择。

为了使磁力稳定，铁芯的吸合面加上短路环。

交流接触器在失电后，依靠弹簧复位。

另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的闭合断开。

20A以上的接触器加有灭弧罩，利用电路断开时产生的电磁力，快速拉断电弧，保护接点。

接触器可高频率操作，做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。

交流接触器与直流接触器的差异按照接触器的主触点控制的主回路电流是交流还是直流分为交流或直流接触器，与接触器线圈中电流的形式无关。

交流接触器与直流接触器结构大体相同，都有电磁动作机构、触点系统和灭弧装置三大部分构成，其工作原理完全相同，控制方式完全相同，但具体结构和用途存在差异。

1)电磁机构不同:交流接触器的电磁铁由E型铁心和线圈构成，因为铁心中通过交变磁通，铁心中有磁滞损耗和涡流损耗，所以会产生热量。

因此，一方面铁心用硅钢片叠压而成，以减少铁心损耗。

另一方面将线圈制成短粗形状，并用骨架将线圈与铁心隔离，以免铁心的热量传给线圈。

另外，交流接触器的动铁心端面处装有短路环(也叫分磁环)，其作用是消除铁心振动，降低噪声。

直流接触器电磁部分的采用转动式动铁心，铁心中磁通恒定，没有磁滞损耗和涡流损耗，工作中不产生热量，所以铁心用软铁做成，线圈绕成细长形状且与铁心接触较紧密，不用骨架，目的是将线圈的热量通过铁心散发出去。

2) 灭弧措施不同:交流接触器一般单独采用栅片灭弧，因为交流电有过零特性，故具有自灭弧能力。

而直流电弧没有自灭弧能力，所以直流接触器采用栅片和磁吹两种措施联合灭弧，触点采用耐电弧能力更强的材料制成，动触点和静触点的间距更大，触点面积更大。

3) 自身耗能不同:交流接触器的铁心会产生涡流和磁滞损耗，而直流接触器没有铁心损耗;交流接触器的线圈在刚接通的瞬间起动电流大，消耗功率大，而在触点吸合后所需的维持电流较小，消耗的功率也小，直流接触器线圈通直流电，电流数值能满足起动和维持吸合的双重需要。

因此，直流接触器自身耗能大于交流接触器。

4)选用方法不同:选用接触器的依据是电源电压和负载电流。

选用交流接触器时在电压参数合适的前提下，接触器电流参数越大，电路工作越可靠，寿命越长。

但选用直流接触器时，电流参数应等于或接近负载电流数值。

由于以上差异，交流接触器和直流接触器一般情况下是不能混用的，在特殊场合，交流接触器与直流接触器可以相互代用，但代用时需增设辅助电路。

接触器基本知识详解一、接触器的作用接触器是一种自动的电磁式开关，适用于远距离频繁地接通或分断交、直流电路及大容量控制电路，属于控制类电器。

它不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。

接触器有主、辅触点，分别用于通断主电路和二次控制回路。

二、接触器的选用交、直流接触器的选用方法相同，主要有：1、按接触器的控制对象确定极数、电流种类，选择相应型式的接触器。

2、按主电路的参数，主要是考虑额定电压、额定电流、额定通断能力和耐受过载的能力来确定选择相应的接触器。

3、按控制电路的参数，主要是考虑电磁线圈的电压和电流来确定选择相应的接触器。

4、按工作制选用。

例如长期工作制，应选接触器的额定电流要比长时间最大负荷大30%～40%；若为间断长期工作制，则接触器的额定电流可比最大负荷大10%～20%；若为反复短时工作制则视具体情况，可选择接触器的额定电流略大于最大负荷电流。

5、根据系统控制的要求，确定辅助触头的种类、数量和组合形式。

对于辅助触头的容量选择，要考虑辅助触头的通断能力和其他参数。

6、对于接触器的接通与断开能力，选用时应注意一些使用类别中的负载，如电容器、钨丝灯等照明器，其接通时电流数值大，通断时间也较长，选用时应留有余量。

7、对于接触器的电寿命及机械寿命，由已知每小时平均操作次数和机器的使用寿命年限，计算需要的电寿命，若不能满足要求则应降容使用。

8、选用时应考虑环境温度、湿度，使用场所的振动、尘埃、化学腐蚀等，应按相应环境选用不同类型接触器。

9、接触器的额定电流应按电动机的额定电流和工作状态来选择。

接触器的额定电流应为电动机额定电流的1.3~2倍。

三、交流接触器1、交流接触器的型号及含义交流接触器在电路图中的文字符号用KM表示。

接触器的图形符号如下图所示。

交流接触器的型号含义说明2、电磁式交流接触器的结构原理１）电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触头系统、灭弧系统及其它部分组成。

交流接触器与直流接触器的异同及代换使用摘要:接触器分交流接触器和直流接触器,分别专门用于交流电路和直流电路中,在特定的条件下,增设辅助电路后两者可代换使用。

关键词:接触器;交流;直流中图分类号:TM572 文献标识码:A接触器是电力拖动中最主要的控制元件,也是自动化控制常用的执行元件。

常见的接触器分交流接触器和直流接触器两类。

它们分别用于交流和直流电路中,远距离分断与接通电路。

一般情况下,两类接触器不可直接代换使用。

1 交流接触器与直流接触器的异同交流接触器与直流接触器结构大体相同,都有电磁动作机构、触点系统和灭弧装置三大部分构成;其工作原理完全相同,均是通过电磁机构带动触点系统动作实施主电路通断;另外,控制方式也完全相同,都是通过线圈回路小电流控制负载回路大电流。

但从具体结构和用途讲存在如下不同:1.1 电磁机构不同: 交流接触器电磁铁由一个分体E型铁芯和线圈构成,如图(一)。

因为铁芯中通过交变磁通,铁芯中有磁滞损耗和涡流损耗,所以会产生热量。

为此,一方面铁芯用硅钢片叠压而成,以减少铁芯损耗。

另一方面将线圈制成短粗形状,并用骨架将线圈与铁芯隔离,以免铁芯的热量传给线圈。

另外,交流接触器的动铁芯端面处装有分磁环(短路环),其作用是消除铁芯振动,降低噪声。

直流接触器电磁部分如图(二)所示,它与交流接触器电磁部分有如下差别:(1)交流接触器动铁芯(衔铁)沿直线动作属直动式,而直流接触器动铁芯动作是转动式。

(2)铁芯中磁通恒定,没有磁滞损耗和涡流损耗,工作中不产生热量。

为此,铁芯用软铁直接做成。

(3)线圈绕成细长形状且与铁芯接触较紧密,不用骨架,目的是将线圈的热量通过铁芯散发出去。

1.2 灭弧方式不同。

交流接触器的触点系统特别是主触点均采用双断口桥式触点,这种双断口结构形式在有限空间内可增大触点间距。

因此,对触点处电弧的形成和持续有一定削弱作用。

容量20A以上的交流接触器都装有陶瓷灭弧罩, 200A以上的交流接触器装有栅片结构灭弧罩, 其灭弧方式采用窄缝灭弧和栅片灭弧。
