直流接触器选型

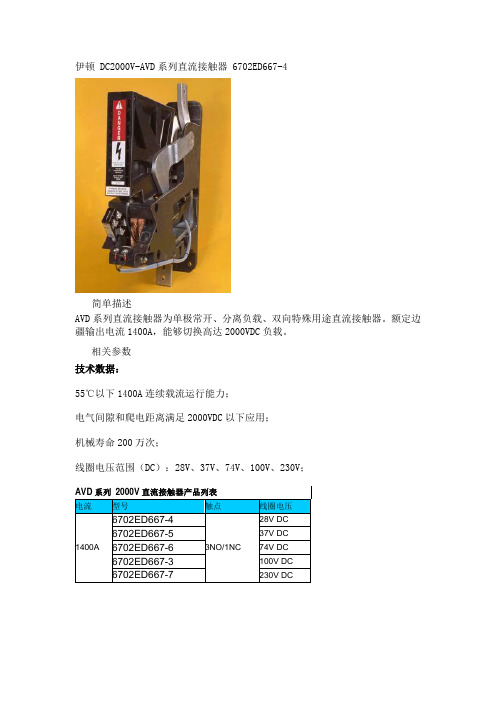

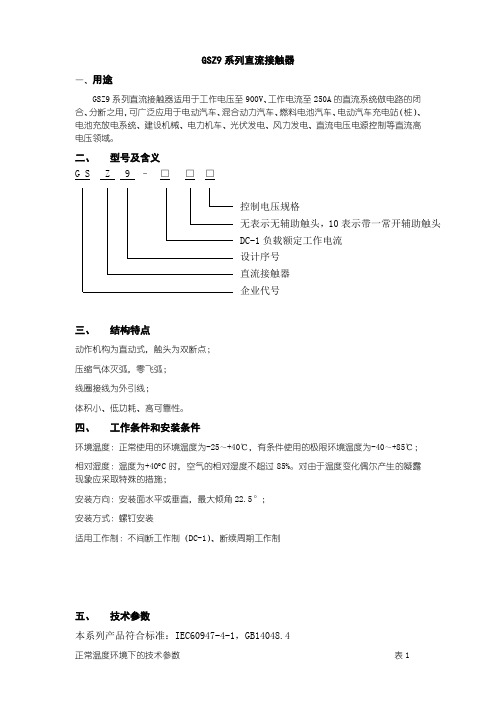

伊顿 DC2000V-AVD系列直流接触器 6702ED667-4简单描述AVD系列直流接触器为单极常开、分离负载、双向特殊用途直流接触器。

额定边疆输出电流1400A，能够切换高达2000VDC负载。

相关参数技术数据：55℃以下1400A连续载流运行能力；电气间隙和爬电距离满足2000VDC以下应用；机械寿命200万次；线圈电压范围（DC）：28V、37V、74V、100V、230V；AVD系列2000V直流接触器产品列表电流型号触点线圈电压1400A 6702ED667-43NO/1NC28V DC 6702ED667-537V DC 6702ED667-674V DC 6702ED667-3100V DC 6702ED667-7230V DC伊顿 DC750V D系列直流接触器 6702ED584简单描述D系列750V直流特殊用途接触器可在恶劣环境和振动情况下使用，接触器为单元结构，组装在绝缘塑壳基座上，在最小空间提供最大性能。

相关参数应用描述：该设备可用于铁路车辆、海上钻井、采矿、越野汽车、船舰等设备上。

特点：电源电路绝缘屏为聚酯玻璃材料制造，具有很高的抗弧和弧径能力；DMP设计安装在槽或角型结构里，也适合安装在金属或绝缘面板上；可带或不带过流闭锁机构，在大过载电流下防止分闸，当电流回到正常，过流锁脱开；技术数据和规格：线电压：750VDC额定连续电流（运行分断电流）：1250A；操作线圈：连续运行；操作：80%-110%额定电压；电源电路和操作线圈间的绝缘等级：750VDC；飞弧和爬电距离：对750V设备符合或高于NEMA标准；磁吹线圈：额定连续负载；。

1．接触器的选用原则(1)按使用类别选用：中小型工厂的生产实际，90kW及以下的笼型电动机占全厂电机总数的90％以上，基本属于按AC-3使用类别选用。

(2)确定容量等级：接触器的容量即主触头在额定电压等技术条件下，其额定电流的确定，应注意如下几点：①工作制及工作频率的影响：选用接触器时，应注意其控制对象是长期工作制，还是重复短时工作制。

在操作频率高时，还必须考虑电弧能量的影响。

在水泥厂属于长期工作制，但操作频率不高，应尽可能选用银、银合金或镶银触头的接触器，如CJ20型系列产品。

②环境条件的影响：在水泥厂，生产流程的环境是比较恶劣的，粉尘污染严重，通风条件差，工作场所温度较高。

因此，对接触器的选择宜采取降容使用的技术措施。

在水泥厂，低压多选用380V，高压多选用6000V。

2．接触器额定电流的对表速查例如一台Y180L-4型220kW电动机，从速查表查得应配用CF20-63型接触器。

该电机额定电流42.5A，接触器额定电流63A，按一般AC-3工作类别，该接触器可控制380V电动机功率为30kW，现在控制380V、22kW电动机，属于降容使用，考虑水泥厂生产时间及环境等特点，符合选用要求。

2． 55KW的电机其电流在110A之间,(按经验算法每个千瓦两个电流计算),选CJ20-150型的接触器,按负荷的电流来选择的. 经验算法每个千瓦2.5个电流计算,接触器一般选2倍额定电流.交流接触器的选用方法接触器的选用应按满足被控制设备的要求进行，除额定工作电压应与被控设备的额定电压相同外，被控设备的负载功率、使用类别、操作频率、工作寿命、安装方式及尺寸以及经济性等是选择的依据。

选择接触器时应从其工作条件出发，主要考虑下列因素： 1、控制交流负载应选用交流接触器； 2、接触器的使用类别应与负载性质相一致。

3、主触头的额定工作电流应大于或等于负载电路的电流；还要注意的是接触器主触头的额定工作电流是在规定的条件下（额定工作电压、使用类别、操作频率等）能够正常工作的电流值，当实际使用条件不同时，这个电流值也将随之改变。

国产D2系列接触器全部是交流接触器，按照产品系列可以分为标准型（LC1-D**C）和经济型（LC1-D**N）两类，线圈为交流线圈。

电流范围：6A-620A （AC3）。

国产D2系列接触器型号说明注：N-经济型产品，是公司专为轻载OEM客户设计的特殊产品，不适用于重载场合，例如起重机、空压机、塑机、电加热等AC-4、AC-8a、AC-8b负载。

国产接触器选型注意事项：a.关于降容问题LC1-D接触器随着高度的变化需要降容。

这类接触器在3000米以下不降容，3500米时电流的降容率为0.92，4000米时为0.9，4500米时为0.88，5000米时为0.86。

当高度超过3000米时，随着高度的增加，最大额定电压也会下降，降容率为每升高500米降容10%。

b.国产LC1-D系列205A（含）以上接触器与进口LC1-F系列的接触器的关系：205A以上的LC1-D系列的交流线圈接触器即为进口的LC1-F系列的接触器，只是型号不同，其性能、尺寸和附件均相同。

考虑到中国电网与欧洲电网的不同，其标称的额定电流做了一些调整，具体对应关系如下：LC1-D205*——LC1-F185*LC1-D245*——LC1-F225*LC1-D300*——LC1-F330*LC1-D410*——LC1-F400*LC1-D475*——LC1-F500*LC1-D620*——LC1-F630*c.国产D2系列接触器如何选机械互锁？客户可以选购成套可逆LC2-D*接触器，也可以采用两个接触器加1个机械互锁进行组装的方式构成可逆接触器。

d.LC1接触器能否旋转90°安装？不能，只允许旋转±30°角，即接触器安装面与垂直面倾斜度不超过±30°，不建议水平安装。

e.辅助触点的选型正装的辅助模块有：正装辅触头LA1 DN*系列；通电延时模块LAD T*系列；断电延时模块LAD R*系列；机械闭锁模块LA6-DK*系列。

施耐德接触器选型样本
施耐德是一家全球领先的能源管理和自动化解决方案提供商，他们提
供了一系列的接触器产品用于电气控制和传动，以满足不同应用场景和需求。

下面是施耐德接触器选型样本的详细分析。

首先，施耐德接触器产品系列丰富，并且分为不同的系列和型号，以
满足不同的应用需求。

在选型过程中，可以考虑以下几个方面：
1.电气参数：选择接触器时，首先要确定需要控制的电流和电压范围。

施耐德的接触器产品可以满足从几安培到几千安培的电流需求，以及低压
到高压的电压范围。

2.功能特点：不同的接触器产品具有不同的功能特点，可以根据具体
的应用场景选择合适的产品。

例如，一些接触器具有辅助触点、交流/直
流通用、逆变器应用等功能。

3.安装方式：接触器的安装方式也是选型的重要考虑因素，施耐德的
接触器产品提供了多种不同的安装方式，例如，插入式、固定式和焊接式等。

4.保护等级：根据工作环境的要求，可以选择具有适当的防护等级的
接触器产品。

施耐德的接触器产品提供了不同级别的防护等级，例如
IP20和IP40等。

5.额定寿命：接触器的额定寿命是选择适当产品的重要指标之一、施
耐德的接触器产品经过严格测试，具有可靠的额定寿命。

6.接线方式：考虑接触器的接线方式，比如固态接线和螺纹接线等，
以及接线容量和接线方式的适应性。

byd直流接触器说明
byd直流接触器（DC Contactor）是指用在直流回路中的一种接触器，主要用来控制直流电路（主电路、控制电路和励磁电路等）。

直流接触器的铁芯与交流接触器不同，它没有涡流的存在，因此一般用软钢或工业纯铁制成圆形。

由于直流接触器的吸引线圈通以直流，所以没有冲击的启动电流，也不会产生铁芯猛烈撞击现象，因而它的寿命长，适用于频繁启停的场合。

交、直流接触器的选用可根据线路的工作电压和电流查电器产品目录。

1、选择直流接触器的类型，直流接触器的类型应根据负载电流的类型和负载的轻重来选择，即是交流负载还是直流负载，是轻负载、一般负载还是重负载。

2、直流接触器主触头的额定电流直流接触器主触头的额定电流可根据经验公式计算IN主触头≥PN电机/（1-1）。

UN电机如果直流接触器控制的电动机启动、制动或反转频繁，一般将接触器主触头的额定电流降一级使用。

3、主触头的额定电压接触器铭牌上所标电压系指主触头能承受的额定电压，并非吸引线圈的电压，使用时接触器主触头的额定电压应不小于负载的额定电压。

4、操作频率的选择操作频率就是指接触器每小时通断的次数。

当通断电流较大及通断频率过高时，会引起触头严重过热，甚至熔焊。

操作频率若超过规定数值，应选用额定电流大一级的直流接触器。

5、线圈额定电压的选择线圈额定电压不一定等于主触头的额定电压，当线路简单，使用电器少时，可直接选用380V或220V的电压，如线路复杂，使用电器超过5h,可用24V、48V或110V电压（1964年国际规定为36V、110V、或127V）的线圈。

接触器是一种电器元件，常用于控制大电流电路的开关。

在实际应用中，选择合适的接触器参数至关重要，能够确保电气设备的正常运行、安全性和可靠性。

本文将介绍常见的接触器参数和其意义，以帮助读者更好地了解和应用接触器。

二、常见接触器参数
1. 额定电压
额定电压指接触器正常工作的电压范围。

接触器的额定电压应该与电气设备的工作电压相匹配，以确保设备正常工作。

2. 额定电流
额定电流是指接触器可以承受的最大电流。

当经过接触器的电流超过额定电流时，接触器可能会烧坏，因此需要选择具有足够大的额定电流的接触器。

3. 接触容量
接触容量指接触器能够承受的最大负载电流和最大负载电压，通常以AC或DC 开关容量表示。

选择接触器时，需要根据实际负载电流和电压选择具有足够大的容量的接触器，并且还需要考虑负载的类型和特性。

4. 动作电压和释放电压
动作电压是接触器启动的电压，而释放电压是接触器停止的电压。

对于直流电源，动作电压通常比释放电压高；而对于交流电源，则相反。

选择合适的动作电压和释放电压有助于确保接触器正常启动和停止。

5. 绝缘电阻
绝缘电阻是指在标称电源电压下，接触器的绝缘电阻。

选择具有足够高的绝缘电阻的接触器可以确保设备不会受到电击。

在选择接触器时，需要考虑以上常见参数和其意义，并根据实际需求和负载特性选择合适的接触器。

此外，在使用接触器时，还需要注意其安装位置、使用环境、使用条件和维护保养等方面的问题，以确保设备的正常运行和安全性。
