平法梁、柱配筋计算实例汇编

梁的平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

集中标注包括梁的编号、截面尺寸、箍筋、通长筋或架立筋、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差（该项为选注）。

原位标注内容包括梁支座上部纵筋（该部位含通长筋在内所有纵筋）、梁下部纵筋、附加箍筋或吊筋等，（原位标注优先)

实例：介绍梁的配筋计算：

集中标注表示：框架梁KL1，3跨，一端有悬挑,截面为300*600；箍筋为I级钢筋，直径为8，加密区间距为100，非加密区间距为200 ，均为两肢箍；上部通长筋为2根直径22的二级钢筋。

原位标注表示：支座1上部纵筋为4根直径22的二级钢筋，支座2两边上部纵筋为6根直径22的二级钢筋分两排，上一排为4根，下一排为2根；第一跨跨距3600，580036002800梁平法表示图C25砼，3级抗震3600200200

- 2 - 下部纵筋为3根直径18的二级钢筋，第二跨跨距5800，下部纵筋为4根直径18的二级钢筋，第三跨跨距3600，下部纵筋为3根直径18的二级钢筋。

梁配筋图如下：

说明：

1. Lae：纵向受拉钢筋抗震锚固长度（任何情况下不得小于250mm)

Ln： 梁净跨; Hc： 柱截面沿框架方向的高度

2. 一级抗震加密区>=2Hb，二至四级>=1.5Hb, Hb=梁高。

手工计算结果如下：(BHC表示保护层厚度，max表示取大值)

上部通长筋2b22:

L=各跨长之和+悬梁跨长+左支座左半宽-2*BHC+ 15d+12d

(挑梁端弯钩部分)=3600+5800+3600+2800+200-2*25+35*22-400+25+12*22

=15950+330+264

支座1右端上部一排筋2b22： 330 264 360036005800280015d12d5050HcLn1/3Ln/3Ln/3Ln/4Ln/4Ln/3Ln/4Ln/4Ln3/3Ln/3>=0.4Lae>=Lae>=0.5Hc+5d梁配筋l(悬梁长)>=1.5Hb>=500>=1.5Hb>=50015d>=Lae>=0.5Hc+5d>=Lae>=0.5Hc+5d15d15950

- 3 - L=Ln/3（Ln为净跨值）+支座宽-BHC+ 15d

= (3600-200*2)/3+400-25+35*22-400+25

=1442+330

支座2和3两端上部一排筋2b22：

L=Ln(支座两边较大一跨的净跨值)/3+支座+Ln/3

= (5800-200*2)/3+400+ (5800-200*2)/3

= 4000

支座2和3两端上部二排筋2b22：

L=Ln(支座两边较大一跨的净跨值)/4+支座+Ln/4

=(5800-200*2)/4+400+(5800-200*2)/4

=3100

支座4两端上部一排筋2b22： (BHC表示保护层厚度，max表示取大值)

L=Ln/3（Ln为净跨值）+支座宽+悬梁长-BHC

= (3600-200*2)/3+400+2800-200-25

= 4042

第一跨下部纵筋3b18： (Hc为支座宽)

L=Ln+支座宽-BHC + 15d+max(Lae,0.5Hc+5d)

=3600-2*200+400-25+35*18+ 15*18

=4205+270 270 4205 4042 3100 4000 330 1442

- 4 - 第二跨下部纵筋4b18：

L=Ln+max(Lae,0.5Hc+5d)*2

=(5800-200*2)+2*35*18

=6660

第三跨下部纵筋3b18： L= Ln+max(Lae,0.5Hc+5d)*2

=(3600-2*200)+2*35*18

=4460

右悬梁下部筋3b18： L= 悬梁长-BHC+15d

=(2800-200)-25+15*18

=2845

箍筋尺寸： L1=300-2*25+2*0.5D=258(以箍筋中心尺寸来算,D为箍筋直径)

L2=600-2*25+2*0.5D=558

箍筋根数计算：

第一跨箍筋根数：

N=2*(1.5Hb-50)/间距+(Ln-2*1.5*Hb)/间距+1

=2*[(1.5*600-50)/100]+ [(3600-400-2*1.5*600)/200]+1

=2*9+7+1=26根

第二跨箍筋根数：

N=2*[(1.5*600-50)/100]+[(5800-400-2*1.5*600)/200]+1

=2*9+18+1=37根 2845 4460 6660

258

558

- 5 - 第三跨箍筋根数：(同第一跨 )

N=26根

右悬梁箍筋根数：

N=[(2800-200-2*50)/100] +1

=26根

总根数：N=26+37+26+26=115根

平法柱配筋计算

柱钢筋主要分为纵筋和箍筋。

柱纵筋分角筋、截面b边中部筋和h边中部筋；相邻柱纵向钢筋连接接头要相互错开；在同一截面内钢筋接头面积百分率不应大于50%；柱纵筋连接方式包括绑扎搭接、机械连接和焊接连接等。

柱箍筋按钢筋级别、直径、间距注写，当为抗震时用斜线“/”区分柱端箍筋加密区与柱身非加密区内箍筋不同间距。如柱全高为一种间距时则不用“/”；圆柱采用螺旋箍筋时需在箍筋前加“L”。

实例：介绍柱的配筋计算

- 6 - 注:KZ1为边柱，C25砼, 三级抗震,采用焊接连接，主筋在基础内水平弯折为200，

基础箍筋2根，主筋的交错位置、箍筋的加密位置及长度按“03G101-1规范”计算。

手工计算结果如下：

考虑相邻纵筋连接接头需错开，纵筋要分两部分计算：

基础部分：钢筋分两批计算

6b25:

L1=底部弯折+基础高+基础顶面到上层接头的距离(满足>=Hn/3)

=200+(1000-100)+(3200-500)/3

=200+1800

6b25:

L2=底部弯折+基础高+基础顶面到上层接头的距离+纵筋交错距离

=200+(1000-100)+(3200-500)/3+Max(35d,500)

=200+2675

一层：

12b25: L1=L2=层高-基础顶面距接头距离+上层楼面距接头距离

=3200-Hn/3+Max(Hn/6,Hc,500)

=3200-900+550

=2850 2850 200 2675 200 1800 L1L2

- 7 - 二层：

12b25: L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离

=3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)

=3200-550+550

=3200

三层：

12b25: L1=L2=层高-本层楼面距接头距离+上层楼面距接头距离

=3200-Max(Hn/6,Hc,500)+Max(Hn/6,Hc,500)

=3200-550+550

=3200

顶层：

柱外侧纵筋4b25

2b25: L1=层高-本层楼面距接头距离-梁高+柱头部分(锚固部分)

=3200-Max(Hn/6,Hc,500)-500 + Hb-BHC +1.5Lae-(Hb-BHC))

=3200 –550-500+ (500-30)+1.5*35*25-(500-30)

=2620+843

2b25: L2=层高-（本层楼面距接头距离+本层相邻纵筋交错距离） -梁高+柱头

=3200-(Max(Hn/6,Hc,500) +Max(35d,500))-500+Hb-BHC +1.5Lae-(Hb-BHC)) L1L2843 2620 3200 3200

- 8 - =3200-(550+35*25)-500+(500-30)+1.5*35*25-(500-30)

=1745 +843

柱内侧纵筋8b25:

4b25: L1=层高-本层楼面距接头距离-梁高+柱头部分

=3200-Max(Hn/6,Hc,500)-500 + Hb-BHC +12d

=3200-550-500 +500-30+12*25

=2620+300

4b25: L2=层高-（本层楼面距接头距离+本层相邻纵筋交错距离） -梁高+柱头

=3200-(Max(Hn/6,Hc,500) +Max(35d,500))-500 + Hb-BHC +12d

=3200-(550+35*25)-500+(500-30)+12*25

=1745 +300

箍筋尺寸：

B边 550-2*30+2*0.5D=498

H边 550-2*30+2*0.5D=498 498

498 300 1745 300 2620 L1L2843 1745

- 9 -

箍筋加密区范围(03G101-1）

箍筋根数：

一层：加密区长度 = Hn/3+Hb+max(柱长边尺寸，Hn/6，500)

=(3200-500)/3+500+550=1950

合集下载

钢筋平法案例

钢筋平法案例

钢筋平法案例

一、 锚固计算

1、Lab、Labe、La、LaE、分别代表什么意思？它们之间是什么关系？

答案：Lab代表基本锚固长度，Labe抗震基本锚固长度，La基本锚固长度，Lae抗震锚固长度。它们之间的关系为La=Lab*ζa；Lae=La*ζae。

2、混凝土等级C30，钢筋HRB335，直径28mm，二级抗震，LaE取值多少？

答案：1）查表：Lab=29d

2）La=ζa*Lab=1.10*29d=32d

3）LaE=ζaE*La=1.15*32d=37d

3、本工程框架结构，抗震等级二级，钢筋连接形式采用机械连接，柱子的混凝土标号为C30，柱截面：500*500 角筋：4B25；B/H为3B20，箍筋：A8@100/200 保护层：30 独立基础：厚度600mm 保护层：40 梁截面尺寸：300*600 计算出基础层、1层、4层柱纵筋（角筋）的长度与根数

算出1层1号箍筋的长度和根数。

楼层编号 层高 标高

第4层 3.4 11

第3层 3.6 7.4

第2层 3.6 3.8

第1层 3.9 -0.1

基础层 1.7 -1.8

在新平法中，柱插筋弯折长度不再判断a值，其计算分为以下两种情况： 第一种情况：当基础的厚度Hj >Lae时,柱插筋弯折长度为max(6d，150)；

第二种情况：当基础的厚度Hj≤Lae时，柱插筋的弯折长度为15d。

答案：

1）基础层：lab=29d la=ζa*Lab=29d lae=1.15*29d=34d=34*25=850

2）hj=600 hj≤Lae 所以弯折长度为：15d

3）hn=3.9+1.7-0.6-0.6=4.4m

4）基础层纵筋长度=hj-bhc+弯折+1/3净高

=600-40+15*25+4400/3

=2402

1层：基础顶到首层楼板顶高度：3.9+1.7-0.6=5m

钢筋平法配筋计算实例

钢筋平法配筋计算实例

钢筋平法配筋计算实例

本文将阐述一篇有关钢筋平法配筋计算实例的文档，它是一个关于钢筋混凝土梁的设计案例。

工程概况

此工程的建筑物为一座五层的钢筋混凝土结构，其中楼板采用预制板，梁为预制梁。

设计标准和规范

本工程的设计标准主要参照欧洲规范EN1991和EN1992，主要研究的是钢筋混凝土梁的规范，包括钢筋、混凝土的强度和尺寸等。

结构计算

该钢筋混凝土梁的跨度为6m，计算使用荷载为上、下极限状态，具体的设计荷载参照EN1991-2规范中的规定。

梁截面设计

梁的截面为矩形，布置两排钢筋，梁的混凝土强度等级为C30/37，钢筋的强度等级为B500B。计算按尺度效应不加考虑，梁的截面尺寸定为400mm×800mm。

计算荷载 在计算荷载时，考虑了该建筑物的主要承载荷载，包括自重荷载、活荷载以及其他荷载等。其中自重荷载按建筑物的重量分成了楼板、墙体以及其他构件。

荷载计算结果

在进行荷载计算后，得到了相应的荷载数据，分别为：自重荷载为26.4KN/m2；活荷载为12KN/m2；楼面板为1KN/m2。

根据计算结果，设计出的钢筋混凝土梁的截面尺寸为：b=400mm，h=800mm，As1=5.15 cm2，As2=5.15 cm2。

计算应变和受力

下一步，我们使用弹性力学理论计算了梁受力状态，得出了应变和受力的计算值。其中受力状态可以分为初始状态和工作状态两种情况。

初级状态

初级状态下梁断面应变满足公式：εc≤0.0035。

β = b/h = 0.5a = βfck/Es = 0.005b1 = 1 - a/3 = 0.998a1 = 4/3 *

(b1 - 0.5) = 0.233εc = -α1/βfyk/γS = -0.002518612

工作状态

工作状态下梁断面应变满足公式：εc≤0.003。

fcd = fck/γc = 25 Mpaεc2 = (N.Ed-N.Td)/fcd/Ac - εcεy = fyk/Es

柱钢筋工程量计算含实例

柱钢筋工程量计算含实例

* ...... 第一节 柱的平面表示方法

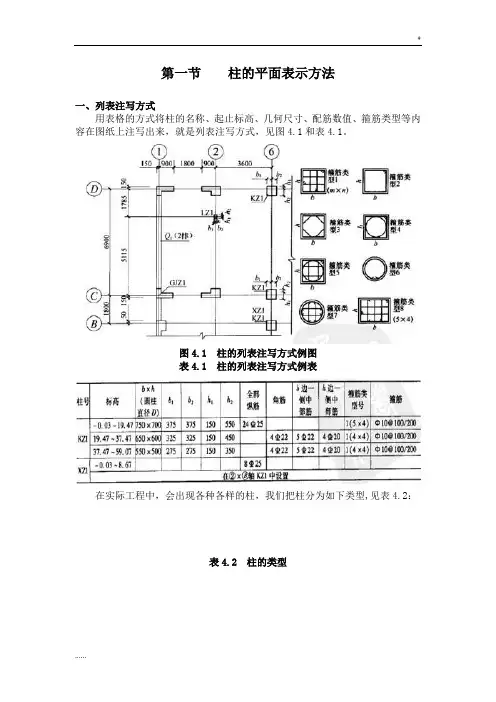

一、列表注写方式 用表格的方式将柱的名称、起止标高、几何尺寸、配筋数值、箍筋类型等内容在图纸上注写出来，就是列表注写方式，见图4.1和表4.1。
