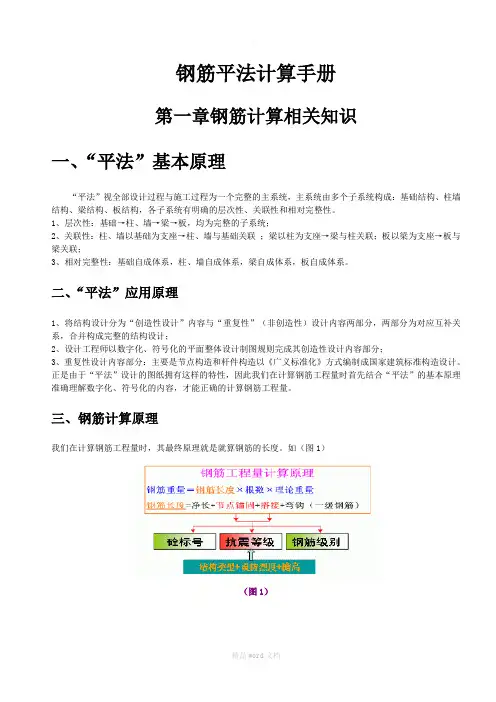

钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统,主系统由多个子系统构成:基础结构、柱墙结构、梁结构、板结构,各子系统有明确的层次性、关联性和相对完整性。
1、层次性:基础→柱、墙→梁→板,均为完整的子系统;2、关联性:柱、墙以基础为支座→柱、墙与基础关联;梁以柱为支座→梁与柱关联;板以梁为支座→板与梁关联;3、相对完整性:基础自成体系,柱、墙自成体系,梁自成体系,板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”(非创造性)设计内容两部分,两部分为对应互补关系,合并构成完整的结构设计;2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分;3、重复性设计内容部分:主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性,因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容,才能正确的计算钢筋工程量。

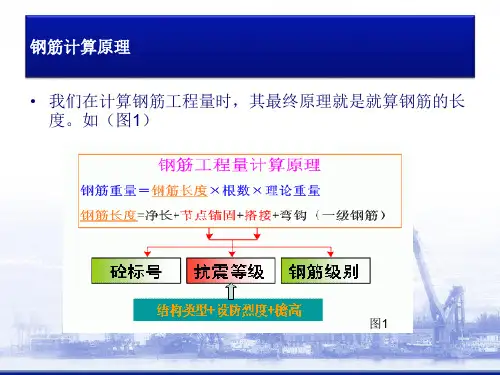

三、钢筋计算原理我们在计算钢筋工程量时,其最终原理就是就算钢筋的长度。
如(图1)(图1)四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注:表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注:1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级;其他设防类别的建筑,应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后,再按本表确定抗震等级;2、建筑场地为I类时,除6度设防烈度外,应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施,但相应的计算要求不应降低;3、框架-剪力墙结构,当按基本振型计算地震作用时,若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%,框架部分应按表中框架结构相应的抗震等级设计;4、部分框支剪力墙结构中,剪力墙加强部位以上的一般部位,应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋识图——平法钢筋识图——平法一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋,用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
四、梁下部钢筋表示方法:(标在梁的下部)⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25。
⑶ 6Φ25 (-2 )/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座。
⑷ 2Φ25 + 3Φ22(-3)/ 5Φ25 表示有两排筋,上排筋为5根。

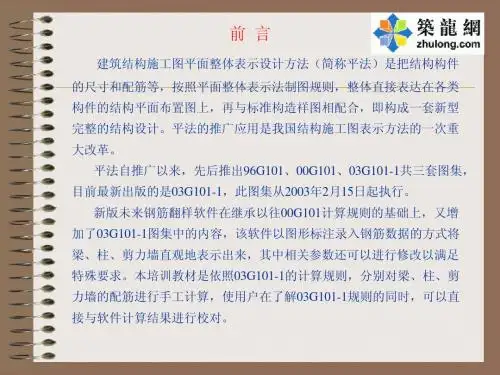

钢筋平法配筋计算实例1,建筑结构施工图平面整体表示设计方法(简称平法)是把结构构件的尺寸和配筋等,按照平面整体表示法制图规则,整体直接表达在各类构件的结构平面布置图上,再与标准构造祥图相配合,即构成一套新型完整的结构设计。
平法的推广应用是我国结构施工图表示方法的一次重大改革。
,2,平法自推广以来,先后推出96G101、00G101、03G101-1、11G101-1共四套图集,目前最新出版的是11G101-1,此图集从2011年7月21日起执行。
3,新版未来钢筋翻样软件在继承以往00G101计算规则的基础上,又增加了03G101-1图集中的内容,该软件以图形标注录入钢筋数据的方式将梁、柱、剪力墙直观地表示出来,其中相关参数还可以进行修改以满足特殊要求。
本培训教材是依照11G101-1的计算规则,分别对梁、柱、剪力墙的配筋进行手工计算,使用户在了解11G101-1规则的同时,可以直接与软件计算结果进行校对。
(一)平法梁配筋计算1,梁的平面注写包括集中标注与原位标注,集中标注表达梁的通用数值,原位标注表达梁的特殊数值。
下面以一个实例具体介绍梁配筋的计算规则2,集中标注包括梁编号、梁截面尺寸、箍筋、通长筋或架立筋配置、梁侧面纵向构造钢筋或受扭钢筋配置、梁顶面标高高差(该项为选注)。
3,原位标注内容包括梁支座上部纵筋(该部位含通长筋在内所有纵筋)、梁下部纵筋、附加箍筋或吊筋、集中标注不适合于某跨时标注的数值。
集中标注表示:见下图框架梁KL1、3跨,一端有悬挑,截面为300×600:箍筋为Ⅰ级钢筋φ8,加密区间距为100,非加密区间距为200,均为两肢箍:上部通长筋为2根直径22的Ⅱ级钢筋。
原位标注表示:支座①上部纵筋为4根直径22的Ⅱ级钢筋,支座②两边上部纵筋为6根直径22的Ⅱ级钢筋分两排,上一排为4根,下一排为2根:第一跨跨距3600,下部纵筋为3Φ18的,全部伸入支座,第二跨跨距5800,下部纵筋4Φ18,全部伸入支座,以后类推。
