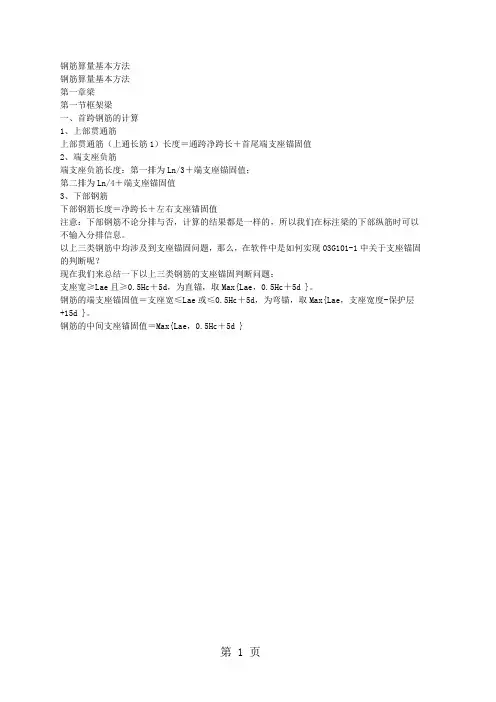

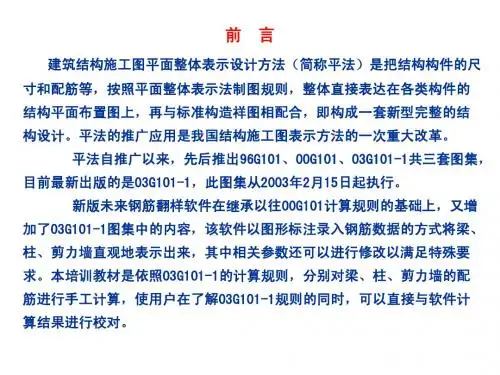

钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥0.5Hc+5d,为直锚,取Max{Lae,0.5Hc+5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤0.5Hc+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。
钢筋的中间支座锚固值=Max{Lae,0.5Hc+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×11.9d(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×11.9d+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。
(如下图所示)7、吊筋吊筋长度=2*锚固+2*斜段长度+次梁宽度+2*50,其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋:第一排为Ln/3+中间支座值+Ln/3;第二排为Ln/4+中间支座值+Ln/4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度:第一排为该跨净跨长+(Ln/3+前中间支座值)+(Ln/3+后中间支座值);第二排为该跨净跨长+(Ln/4+前中间支座值)+(Ln/4+后中间支座值)。

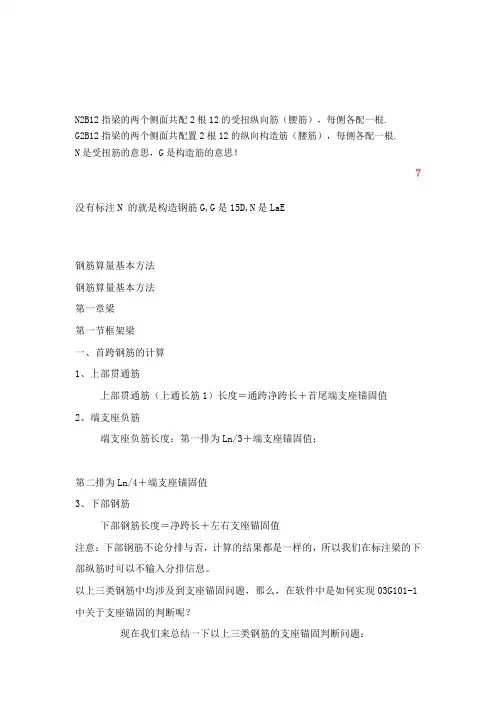

N2B12指梁的两个侧面共配2根12的受扭纵向筋(腰筋),每侧各配一根.G2B12指梁的两个侧面共配置2根12的纵向构造筋(腰筋),每侧各配一根.N是受扭筋的意思,G是构造筋的意思!7没有标注N 的就是构造钢筋G,G是15D,N是LaE钢筋算量基本方法钢筋算量基本方法第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋(上通长筋1)长度=通跨净跨长+首尾端支座锚固值2、端支座负筋端支座负筋长度:第一排为Ln/3+端支座锚固值;第二排为Ln/4+端支座锚固值3、下部钢筋下部钢筋长度=净跨长+左右支座锚固值注意:下部钢筋不论分排与否,计算的结果都是一样的,所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题,那么,在软件中是如何实现03G101-1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:支座宽≥Lae且≥+5d,为直锚,取Max{Lae,+5d }。
钢筋的端支座锚固值=支座宽≤Lae或≤+5d,为弯锚,取Max{Lae,支座宽度-保护层+15d }。
钢筋的中间支座锚固值=Max{Lae,+5d }4、腰筋构造钢筋:构造钢筋长度=净跨长+2×15d抗扭钢筋:算法同贯通钢筋5、拉筋拉筋长度=(梁宽-2×保护层)+2×(抗震弯钩值)+2d拉筋根数:如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/2);如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
6、箍筋箍筋长度=(梁宽-2×保护层+梁高-2×保护层)+2×+8d箍筋根数=(加密区长度/加密区间距+1)×2+(非加密区长度/非加密区间距-1)+1注意:因为构件扣减保护层时,都是扣至纵筋的外皮,那么,我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此,拉筋计算时增加了2d,箍筋计算时增加了8d。

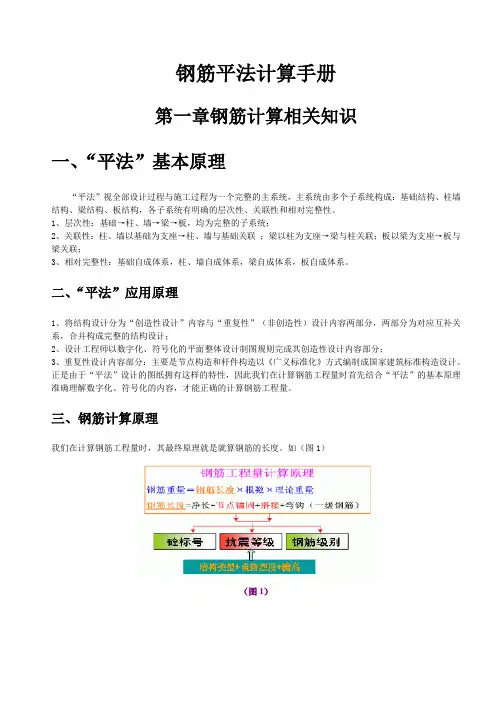

钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统,主系统由多个子系统构成:基础结构、柱墙结构、梁结构、板结构,各子系统有明确的层次性、关联性和相对完整性。
1、层次性:基础→柱、墙→梁→板,均为完整的子系统;2、关联性:柱、墙以基础为支座→柱、墙与基础关联;梁以柱为支座→梁与柱关联;板以梁为支座→板与梁关联;3、相对完整性:基础自成体系,柱、墙自成体系,梁自成体系,板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”(非创造性)设计内容两部分,两部分为对应互补关系,合并构成完整的结构设计;2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分;3、重复性设计内容部分:主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性,因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容,才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时,其最终原理就是就算钢筋的长度。
如(图1)(图1)四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注:表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注:1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级;其他设防类别的建筑,应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后,再按本表确定抗震等级;2、建筑场地为I类时,除6度设防烈度外,应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施,但相应的计算要求不应降低;3、框架-剪力墙结构,当按基本振型计算地震作用时,若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%,框架部分应按表中框架结构相应的抗震等级设计;4、部分框支剪力墙结构中,剪力墙加强部位以上的一般部位,应按剪力墙结构中的剪力墙确定其抗震等级。
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统,主系统由多个子系统构成:基础结构、柱墙结构、梁结构、板结构,各子系统有明确的层次性、关联性和相对完整性。
1、层次性:基础→柱、墙→梁→板,均为完整的子系统;2、关联性:柱、墙以基础为支座→柱、墙与基础关联;梁以柱为支座→梁与柱关联;板以梁为支座→板与梁关联;3、相对完整性:基础自成体系,柱、墙自成体系,梁自成体系,板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”(非创造性)设计内容两部分,两部分为对应互补关系,合并构成完整的结构设计;2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分;3、重复性设计内容部分:主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性,因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容,才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时,其最终原理就是就算钢筋的长度。
如(图1)(图1)四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注:表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注:1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级;其他设防类别的建筑,应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后,再按本表确定抗震等级;2、建筑场地为I类时,除6度设防烈度外,应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施,但相应的计算要求不应降低;3、框架-剪力墙结构,当按基本振型计算地震作用时,若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%,框架部分应按表中框架结构相应的抗震等级设计;4、部分框支剪力墙结构中,剪力墙加强部位以上的一般部位,应按剪力墙结构中的剪力墙确定其抗震等级。

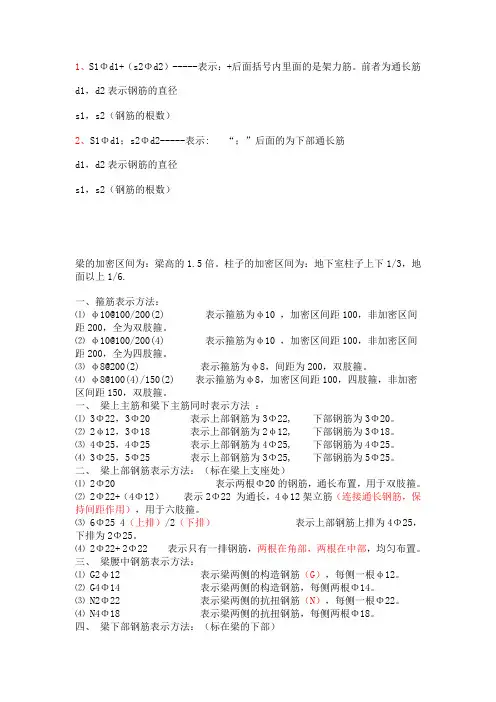

1、S1Φd1+(s2Φd2)-----表示:+后面括号内里面的是架力筋。
前者为通长筋d1,d2表示钢筋的直径s1,s2(钢筋的根数)2、S1Φd1;s2Φd2-----表示: “;”后面的为下部通长筋d1,d2表示钢筋的直径s1,s2(钢筋的根数)梁的加密区间为:梁高的1.5倍。
柱子的加密区间为:地下室柱子上下1/3,地面以上1/6.一、箍筋表示方法:⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍。
一、梁上主筋和梁下主筋同时表示方法:⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法:(标在梁上支座处)⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍。
⑵ 2Φ22+(4Φ12)表示2Φ22 为通长,4φ12架立筋(连接通长钢筋,保持间距作用),用于六肢箍。
⑶ 6Φ25 4(上排)/2(下排)表示上部钢筋上排为4Φ25,下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
三、梁腰中钢筋表示方法:⑴ G2φ12 表示梁两侧的构造钢筋(G),每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋(N),每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18。
