地下室外墙计算书

1、地下室外墙（DWQ1）计算

主动土压力系数Ka取0.5

土重度r=18KN/m³ 无地下水 地下室9.9m深

按单向板计算

主动土压力q土=rHKa=18x0.5x9.9=89.1KN/m

地面荷载产生侧压力q活=10x0.5=5KN/m

① 竖向配筋计算

计算简图

三种压力产生的弯矩

部位 类型 土压力弯矩Ms 水压力弯矩Mw 地荷载弯矩Mm

地下二支座C -127.5 0 -4.8

地下二跨中BC 60.4 0 3.0

地下一支座B -98.6 0 -15.6

地下一跨中AB 40.6 0

11.2

① 地下二层弯矩

支座基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=168.6KN·m

支座准永久组合弯矩值=Ms+Mw+0.5Mm=129.9 KN·m

跨中基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=81N·m

跨中准永久组合弯矩值=Ms+Mw+0.5Mm=61.9KN·m

② 地下一层弯矩

支座基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=147.1KN·m

支座准永久组合弯矩值=Ms+Mw+0.5Mm=106.4KN·m

跨中基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=67.2N·m

跨中准永久组合弯矩值=Ms+Mw+0.5Mm=46.2KN·m

假设壁厚地下二h2=350，地下一h1=300,混凝土强度C35

（1）地下二层配筋

地下室外墙外侧查表可知选筋C16100的裂缝（0.20mm）和承载力弯矩分别为134.76KN·m、233.2KN·m，大于支座计算准永久弯矩129.9KN·m和基本组合弯矩168.6KN·m，满足要求。且配筋率0.574%，合适。

地下室外墙侧侧查表可知选筋C12100的裂缝（0.20mm）和承载力弯矩分别为91.61KN·m、122.1KN·m，大于支座计算准永久弯矩61.9KN·m和基本组合弯矩81KN·m，满足要求。且配筋率0.323%，合适。

∴外侧钢筋选配C16100 As=2011mm²/m

侧钢筋选配C12100 As=1131mm²/m

（2）地下一层配筋

地下室外墙外侧查表可知选筋C16100的裂缝（0.20mm）和承载力弯矩分别为112.72KN·m、175.1KN·m，大于支座计算准永久弯矩106.4KN·m和基本组合弯矩147.1KN·m，满足要求。且配筋率0.67%，合适。

地下室外墙侧侧查表可知选筋C12100的裂缝（0.20mm）和承载力弯矩分别为75.52KN·m、101.7KN·m，大于支座计算准永久弯矩46.2KN·m和基本组合弯矩67.2KN·m，满足要求。且配筋率0.377%，合适。

∴外侧钢筋选配C16100 As=2011mm²/m

侧钢筋选配C12100 As=1131mm²/m

②水平配筋计算

池壁角隅处最大水平弯矩Mcx

计算简图

三种压力产生的弯矩

部位 类型 土压力弯矩 水压力弯矩 地荷载弯矩

地下二Mcx -52.3 0 -5.4

地下一Mcx -49.6 0 -11.1

（1）地下二层弯矩

基本组合弯矩值M=（Ms+Mw）x1.27+1.4xMm=74KN·m

准永久组合弯矩值Mq=Ms+Mw+0.5Mm=55KN·m

池壁外侧水平角隅钢筋为C12120均满足强度和裂缝要球。

（2）地下一层弯矩

基本组合弯矩值M=（Ms+Mw）x1.27+1.4xMm=78.5KN·m

准永久组合弯矩值Mq=Ms+Mw+0.5Mm=55.15KN·m

池壁外侧水平角隅钢筋为C12120均满足强度和裂缝要球。

2、地下室外墙（DWQ 2）计算

主动土压力系数Ka取0.5

土重度r=18KN/m³ 无地下水 地下室9.4m深

按单向板计算

主动土压力q土=rHKa=18x0.5x9.4=84.6KN/m

地面荷载产生侧压力q活=10x0.5=5KN/m

①竖向配筋计算

计算简图

三种压力产生的弯矩

部位

类型 土压力弯矩Ms 水压力弯矩Mw 地荷载弯矩Mm

地下二支座C -89.7 0 -2.3

地下二跨中BC 42.9 0 2.3

地下一支座B -92.2 0 -15.4

地下一跨中AB 43.1 0 11.3

①地下二层弯矩

支座基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=117KN·m

支座准永久组合弯矩值=Ms+Mw+0.5Mm=91 KN·m

跨中基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=58N·m

跨中准永久组合弯矩值=Ms+Mw+0.5Mm=44.1KN·m

②地下一层弯矩

支座基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=138.7KN·m

支座准永久组合弯矩值=Ms+Mw+0.5Mm=100KN·m

跨中基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=71N·m

跨中准永久组合弯矩值=Ms+Mw+0.5Mm=49KN·m

假设壁厚地下二h2=350，地下一h1=300,混凝土强度C35

（1）地下二层配筋

地下室外墙外侧查表可知选筋C14100的裂缝（0.20mm）和承载力弯矩分别为112.3KN·m、164.1KN·m，大于支座计算准永久弯矩91

KN·m和基本组合弯矩117KN·m，满足要求。且配筋率0.439%，合适。

地下室外墙侧侧查表可知选筋C12100的裂缝（0.20mm）和承载力弯矩分别为91.61KN·m、122.1KN·m，大于支座计算准永久弯矩44.1

KN·m和基本组合弯矩58KN·m，满足要求。且配筋率0.323%，合适。

∴外侧钢筋选配C14100 As=1539mm²/m

侧钢筋选配C12100 As=1131mm²/m

（2）地下一层配筋

地下室外墙外侧查表可知选筋C16100的裂缝（0.20mm）和承载力弯矩分别为112.72KN·m、175.1KN·m，大于支座计算准永久弯矩100KN·m和基本组合弯矩138.7KN·m，满足要求。且配筋率0.67%，合适。

地下室外墙侧侧查表可知选筋C12100的裂缝（0.20mm）和承载力弯矩分别为75.52KN·m、101.7KN·m，大于支座计算准永久弯矩

49KN·m和基本组合弯矩71KN·m，满足要求。且配筋率0.377%，合适。

∴外侧钢筋选配C16100 As=2011mm²/m

侧钢筋选配C12100 As=1131mm²/m

②水平配筋计算

池壁角隅处最大水平弯矩Mcx

计算简图

三种压力产生的弯矩

部位 类型 土压力弯矩 水压力弯矩 地荷载弯矩

地下二Mcx -39.3 0 -4.2

地下一Mcx -49.6 0 -11.1

（1）地下二层弯矩

基本组合弯矩值M=（Ms+Mw）x1.27+1.4xMm=55.8KN·m

准永久组合弯矩值Mq=Ms+Mw+0.5Mm=41.4KN·m

池壁外侧水平角隅钢筋为C12150均满足强度和裂缝要球。

（2）地下一层弯矩

基本组合弯矩值M=（Ms+Mw）x1.27+1.4xMm=78.5KN·m

准永久组合弯矩值Mq=Ms+Mw+0.5Mm=55.2KN·m

池壁外侧水平角隅钢筋为12120均满足强度和裂缝要球。

3、地下室外墙（DWQ 3）计算

主动土压力系数Ka取0.5

土重度r=18KN/m³ 无地下水 地下室9.4m深

按单向板计算

主动土压力q土=rHKa=18x0.5x9.4=84.6KN/m

地面荷载产生侧压力q活=10x0.5=5KN/m

①竖向配筋计算

计算简图

三种压力产生的弯矩

部位 类型 土压力弯矩Ms 水压力弯矩Mw 地荷载弯矩Mm

地下二支座C -95.6 0

-5.2

地下二跨中BC 45.9

0 2.7

地下一支座B -57.3 0 -8.5

地下一跨中AB 28 0 5.7

①地下二层弯矩

支座基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=128.7KN·m

支座准永久组合弯矩值=Ms+Mw+0.5Mm=98.2 KN·m

跨中基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=62.1N·m

跨中准永久组合弯矩值=Ms+Mw+0.5Mm=47.3KN·m

②地下一层弯矩

支座基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=84.7KN·m

支座准永久组合弯矩值=Ms+Mw+0.5Mm=61.6KN·m

跨中基本组合弯矩值=（Ms+Mw）x1.27+1.4xMm=43.5N·m

跨中准永久组合弯矩值=Ms+Mw+0.5Mm=31KN·m

假设壁厚地下二h2=350，地下一h1=300,混凝土强度C35

（1）地下二层配筋

地下室外墙外侧查表可知选筋C14100的裂缝（0.20mm）和承载力弯矩分别为75.52KN·m、101.7KN·m，大于支座计算准永久弯矩98.2KN·m和基本组合弯矩128.7KN·m，满足要求。且配筋率0.439%，

合适。

地下室外墙侧侧查表可知选筋C12100的裂缝（0.20mm）和承载力弯矩分别为91.61KN·m、122.1KN·m，大于支座计算准永久弯矩47.3

KN·m和基本组合弯矩62.1KN·m，满足要求。且配筋率0.323%，合适。

∴外侧钢筋选配C14100 As=1539mm²/m

侧钢筋选配C12100 As=1131mm²/m

（2）地下一层配筋

地下室外墙外侧查表可知选筋C12100的裂缝（0.20mm）和承载力弯矩分别为75.52KN·m、101.7KN·m，大于支座计算准永久弯矩61.6KN·m和基本组合弯矩84.7KN·m，满足要求。且配筋率0.377%，合适。

地下室外墙侧侧查表可知选筋C12100的裂缝（0.20mm）和承载力弯矩分别为75.52KN·m、101.7KN·m，大于支座计算准永久弯矩31KN·m和基本组合弯矩43.5KN·m，满足要求。且配筋率0.377%，合适。

∴外侧钢筋选配C12100 As=1131mm²/m

侧钢筋选配C12100 As=1131mm²/m

②水平配筋计算

池壁角隅处最大水平弯矩Mcx

合集下载

地下室外墙计算

地下室外墙计算

地下室外墙计算

在建筑结构设计中，地下室外墙的计算是一个至关重要的环节。地下室外墙不仅要承受上部结构传来的竖向荷载，还要承受土压力、水压力等水平荷载，以及温度变化、混凝土收缩等因素产生的内力。因此，准确计算地下室外墙的受力情况，对于保证地下室的安全性和稳定性具有重要意义。

一、地下室外墙的受力分析

地下室外墙所受的力主要包括竖向荷载和水平荷载。竖向荷载主要来自于上部结构的自重以及地下室顶板传来的荷载。水平荷载则包括土压力、水压力、地面活荷载产生的侧压力等。

土压力是地下室外墙承受的主要水平荷载之一。土压力的大小和分布与土体的性质、墙体的位移情况以及地下水位等因素有关。一般来说，土压力可以分为静止土压力、主动土压力和被动土压力三种。在地下室外墙的计算中，通常根据墙体的位移情况和工程实际情况来确定采用哪种土压力计算方法。

水压力也是地下室外墙不可忽视的荷载。当地下水位高于地下室底板时，水压力会对地下室外墙产生作用。水压力的大小取决于地下水位的高低和水的重度。

此外，地面活荷载产生的侧压力也会对地下室外墙产生一定的影响，尤其是在靠近地面的部位。 二、地下室外墙的计算模型

在进行地下室外墙的计算时，需要建立合理的计算模型。常见的计算模型有单向板模型和双向板模型。

单向板模型适用于地下室外墙长度较长、厚度相对较小的情况。在这种模型中，地下室外墙可以视为承受竖向荷载和水平荷载的单向板，按照单向受弯构件进行计算。

双向板模型则适用于地下室外墙长度和宽度比较接近的情况。此时，地下室外墙需要同时考虑两个方向的弯矩和剪力，按照双向板进行计算。

在实际工程中，应根据地下室外墙的具体尺寸和边界条件选择合适的计算模型，以确保计算结果的准确性。

三、地下室外墙的计算方法

1、 荷载计算

首先，需要准确计算作用在地下室外墙上的各种荷载。竖向荷载可以根据上部结构的传力途径和地下室顶板的荷载分布进行计算。水平荷载中的土压力可以采用朗肯土压力理论或库仑土压力理论进行计算，水压力则根据地下水位和水的重度进行计算。

地下室外墙计算 2

地下室外墙计算 2

地下室外墙计算

在建筑结构设计中，地下室外墙的计算是一个至关重要的环节。地下室外墙不仅要承受上部结构传来的竖向荷载，还要承受土压力、水压力以及地面活荷载等水平荷载的作用。因此，准确地计算地下室外墙的内力和变形，对于保证地下室的安全性和正常使用具有重要意义。

地下室外墙所承受的荷载主要包括竖向荷载和水平荷载。竖向荷载通常包括地下室顶板传来的恒载和活载，以及外墙自身的自重。水平荷载则主要包括土压力、水压力和地面活荷载。

土压力的计算是地下室外墙设计中的一个关键问题。土压力的大小和分布与土体的性质、墙体的位移模式以及地下水位等因素密切相关。一般来说，土压力可以分为静止土压力、主动土压力和被动土压力三种。在地下室外墙的计算中，通常采用静止土压力进行计算。静止土压力的大小可以通过经验公式或理论公式来确定。

水压力的计算也是不可忽视的一部分。如果地下水位高于地下室底板，外墙将受到水压力的作用。水压力的大小等于水的重度乘以水头高度。在实际计算中，需要考虑地下水位的变化以及防水措施的有效性等因素。

地面活荷载通常按照规范规定的取值进行计算，并根据实际情况考虑荷载的分布和作用方向。 在计算地下室外墙的内力时，需要根据墙体的支撑条件和受力特点选择合适的计算方法。常见的计算方法有悬臂式、单跨简支式和多跨连续式等。

悬臂式地下室外墙通常用于地下室较浅且周边没有可靠支撑的情况。在这种情况下，外墙可以看作是一端固定、一端自由的悬臂梁，其内力可以通过材料力学的方法进行计算。

单跨简支式地下室外墙适用于外墙两端有可靠支撑的情况。此时，外墙可以看作是单跨简支梁，通过结构力学的方法可以计算出其内力。

多跨连续式地下室外墙在实际工程中较为常见。这种情况下，需要考虑相邻跨之间的内力传递和变形协调，通常采用结构力学中的弯矩分配法或有限元方法进行计算。

除了内力计算，地下室外墙的裂缝控制也是设计中需要重点考虑的问题。由于混凝土的抗拉强度较低，在较大的拉应力作用下容易产生裂缝。为了控制裂缝的宽度，需要根据规范要求进行裂缝验算，并采取相应的配筋措施。

砌体挡土墙计算实例

砌体挡土墙计算实例

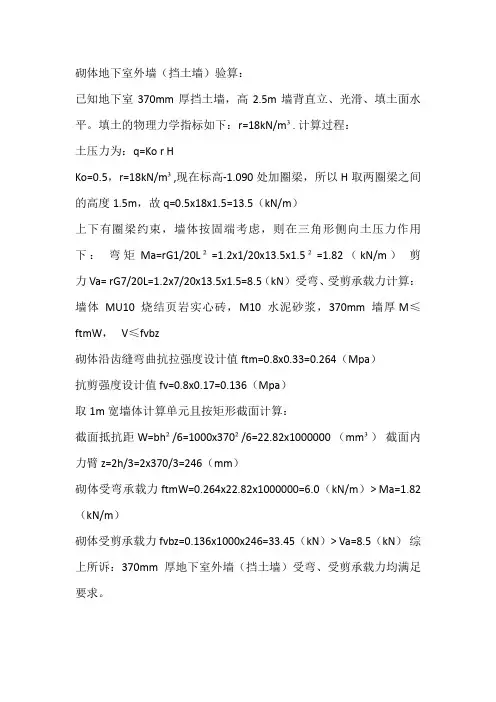

砌体地下室外墙（挡土墙）验算：

已知地下室370mm厚挡土墙，高2.5m墙背直立、光滑、填土面水平。填土的物理力学指标如下：r=18kN/m³. 计算过程：

土压力为：q=Ko r H

Ko=0.5，r=18kN/m³,现在标高-1.090处加圈梁，所以H取两圈梁之间的高度1.5m，故q=0.5x18x1.5=13.5（kN/m）

上下有圈梁约束，墙体按固端考虑，则在三角形侧向土压力作用下： 弯矩 Ma=rG1/20L²=1.2x1/20x13.5x1.5²=1.82（kN/m） 剪力 Va= rG7/20L=1.2x7/20x13.5x1.5=8.5（kN） 受弯、受剪承载力计算：

墙体MU10烧结页岩实心砖，M10水泥砂浆，370mm墙厚 M≤ftmW， V≤fvbz

砌体沿齿缝弯曲抗拉强度设计值 ftm=0.8x0.33=0.264（Mpa）

抗剪强度设计值 fv=0.8x0.17=0.136（Mpa）

取1m宽墙体计算单元且按矩形截面计算：

截面抵抗距 W=bh²/6=1000x370²/6=22.82x1000000 （mm³） 截面内力臂 z=2h/3=2x370/3=246（mm）

砌体受弯承载力 ftmW=0.264x22.82x1000000=6.0（kN/m）> Ma=1.82（kN/m）

砌体受剪承载力 fvbz=0.136x1000x246=33.45（kN）> Va=8.5（kN） 综上所诉：370mm厚地下室外墙（挡土墙）受弯、受剪承载力均满足要求。

地下室外墙的计算

地下室外墙的计算

地下室外墙的计算

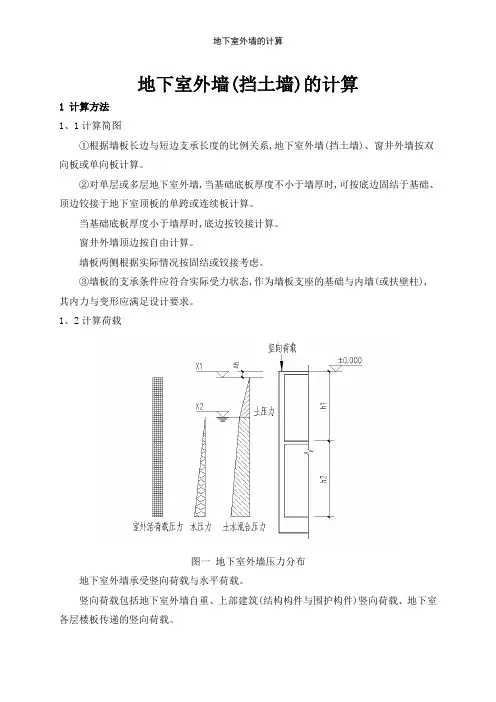

地下室外墙(挡土墙)的计算

1 计算方法

1、1计算简图

①根据墙板长边与短边支承长度的比例关系,地下室外墙(挡土墙)、窗井外墙按双向板或单向板计算。

②对单层或多层地下室外墙,当基础底板厚度不小于墙厚时,可按底边固结于基础、顶边铰接于地下室顶板的单跨或连续板计算。

当基础底板厚度小于墙厚时,底边按铰接计算。

窗井外墙顶边按自由计算。

墙板两侧根据实际情况按固结或铰接考虑。

③墙板的支承条件应符合实际受力状态,作为墙板支座的基础与内墙(或扶壁柱),其内力与变形应满足设计要求。

1、2计算荷载

图一 地下室外墙压力分布

地下室外墙承受竖向荷载与水平荷载。

竖向荷载包括地下室外墙自重、上部建筑(结构构件与围护构件)竖向荷载、地下室各层楼板传递的竖向荷载。 地下室外墙的计算

水平荷载包括土压力(地下水位以下为土水混合压力)、地下水压力、室外地面活荷载引起的侧压力、人防外墙等效静荷载。

2计算中需注意的问题

2.1 《全国民用建筑工程设计技术措施/结构/地基与基础》(2009年版)[1]第5、8、11条与《北京市建筑设计技术细则-结构专业》(2005版)[2]第2、1、6条对室外地面活荷载,建议取5kN/m2(包括可能停放消防车的室外地面)。

该规定适用于有上部结构的地下室外墙,且当考虑消防车时消防车重不超过30吨。其出发点就是行车道距离建筑物外墙总就是有一定距离的,即一般情况下汽车不可能紧贴上部建筑外墙行驶(《城市居住区规划设计规范》、《建筑设计防火规范》等对室外行车道距离建筑物外墙的距离有明确规定),消防车更不可能紧贴上部建筑外墙进行消防扑救(因消防云梯车在工作时受云梯高度与仰角的制约必须与建筑物外墙保持一定距离)。

但就是,对于没有上部结构的纯地下车库,或处于上部结构范围之外的地下室外墙,以及消防车重超过30吨的,笼统地按5kN/m2计算就是有问题的,应当根据车道与地下室外墙的位置关系、地下室顶板覆盖层厚度及其应力扩散角、车辆轮压按实际情况计算。
