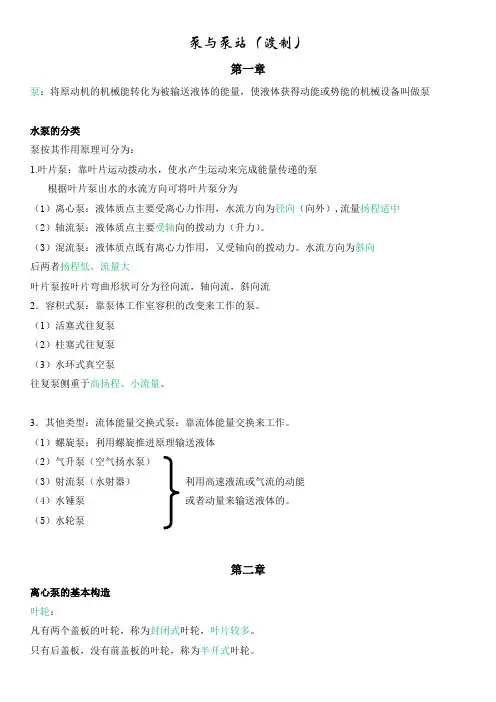

泵与泵站（渡制）
第一章
泵：将原动机的机械能转化为被输送液体的能量，使液体获得动能或势能的机械设备叫做泵
水泵的分类
泵按其作用原理可分为：
1.叶片泵：靠叶片运动拨动水，使水产生运动来完成能量传递的泵
根据叶片泵出水的水流方向可将叶片泵分为
（1）离心泵：液体质点主要受离心力作用，水流方向为径向（向外）,流量扬程适中
（2）轴流泵：液体质点主要受轴向的拨动力（升力）。
（3）混流泵：液体质点既有离心力作用，又受轴向的拨动力。水流方向为斜向
后两者扬程低，流量大
叶片泵按叶片弯曲形状可分为径向流，轴向流，斜向流
2．容积式泵：靠泵体工作室容积的改变来工作的泵。
（1）活塞式往复泵
（2）柱塞式往复泵
（3）水环式真空泵
往复泵侧重于高扬程、小流量。
3．其他类型：流体能量交换式泵：靠流体能量交换来工作。
（1）螺旋泵：利用螺旋推进原理输送液体
（2）气升泵（空气扬水泵）
（3）射流泵（水射器） 利用高速液流或气流的动能
（4）水锤泵 或者动量来输送液体的。
（5）水轮泵
第二章
离心泵的基本构造
叶轮：
凡有两个盖板的叶轮，称为封闭式叶轮，叶片较多。
只有后盖板，没有前盖板的叶轮，称为半开式叶轮。 只有叶片没有完整改版的叶轮，称为敞开式叶轮。后两者叶片较少。
泵轴：
应有足够的抗扭强度和刚度，挠度不超过其允许值，转速不能接近产生共振的临界转速
键：
是转动体之间的连接件，只能传递扭矩不能固定叶轮的轴线位置
泵轴与泵壳之间的轴封装置为填料盒
叶轮和泵壳类比接缝处的减漏装置为减漏环
泵轴与泵坐之间的转动连接装置为轴承座
离心泵的工作原理
（1）工作原理是利用装有叶片的叶轮的高速旋转所产生的离心力来工作的
（2）离心泵的工作过程，实际上是一个能量的传递和转化的过程，它把电动机高速旋转的机械能转化为被抽升液体的动能和势能。在这个传递和转化的过程中，就伴随着许多能量损失，这种能量损失越大，离心泵的性能越差，工作效率越低。
可编辑

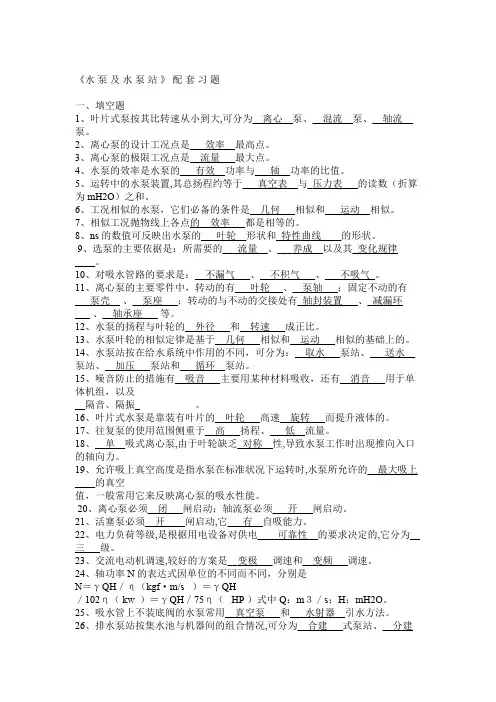

《水泵及水泵站》配套习题 一、填空题
1、 叶片式泵按其比转速从小到大，可分为—离心__泵、__昆流一泵、__轴流—泵。
2、 离心泵的设计工况点是 效率_最高点。
3、 离心泵的极限工况点是 流量 最大点。
4、 水泵的效率是水泵的 _有效_功率与 _轴_功率的比值。
5、 运转中的水泵装置，其总扬程约等于___真空表—与_压力表___勺读数（折算为
mH20 ）之和。
6、 工况相似的水泵，它们必备的条件是 几何 相似和 运动相似。
7、 相似工况抛物线上各点的 效率 都是相等的。
8、 ns的数值可反映出水泵的 叶轮 形状和 特性曲线 的形状。
9、 选泵的主要依据是：所需要的 _流量-、_养成_以及其_变化规律_ 。
10、 对吸水管路的要求是： 不漏气.、 不积气.、 不吸气_。
11、 离心泵的主要零件中，转动的有 叶轮 、 泵轴 ；固定不动的有___ 泵壳―、
泵座_ ;转动的与不动的交接处有 梓由封装置_ 、_减漏环_ 、―轴 承座 等。
12、 水泵的扬程与叶轮的 外径 和 转速 成正比。
13、 水泵叶轮的相似定律是基于 几何 相似和 运动 相似的基础上的。
14、 水泵站按在给水系统中作用的不同，可分为： 取水 泵站、 送水 泵 站、_加压_ 泵站和 循环一泵站。
15、 噪音防止的措施有 吸音_主要用某种材料吸收，还有__消音―用于单体 机组，以及
—隔音、隔振_ 。
16、 叶片式水泵是靠装有叶片的 叶轮一高速 旋转_而提升液体的。 可编辑
17、 往复泵的使用范围侧重于高一扬程、 低_流量。
18、 __单—吸式离心泵，由于叶轮缺乏—对称—性，导致水泵工作时出现推向入口的
轴向力。
19、 允许吸上真空高度是指水泵在标准状况下运转时，水泵所允许的一最大吸上
____ ■勺真空
值，一般常用它来反映离心泵的吸水性能。
20、 离心泵必须 闭 闸启动：轴流泵必须 开 闸启动。

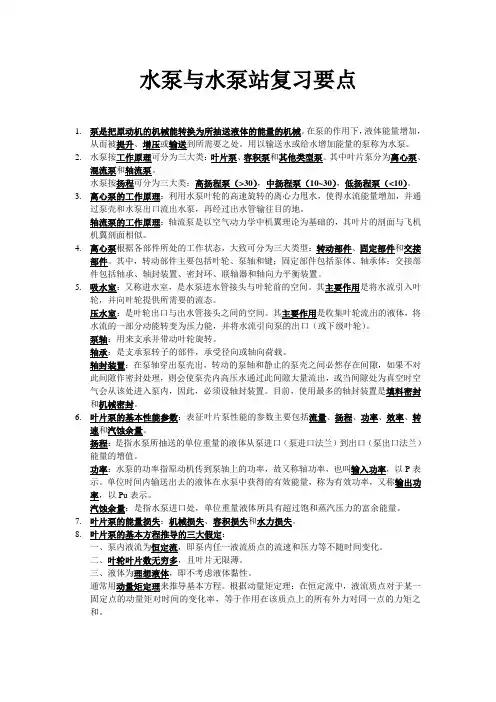

水泵与水泵站复习要点
1. 泵是把原动机的机械能转换为所抽送液体的能量的机械。在泵的作用下，液体能量增加，从而被提升、增压或输送到所需要之处。用以输送水或给水增加能量的泵称为水泵。
2. 水泵按工作原理可分为三大类：叶片泵、容积泵和其他类型泵。其中叶片泵分为离心泵、混流泵和轴流泵。
水泵按扬程可分为三大类：高扬程泵（>30），中扬程泵（10~30），低扬程泵（<10）。
3. 离心泵的工作原理：利用水泵叶轮的高速旋转的离心力甩水，使得水流能量增加，并通过泵壳和水泵出口流出水泵，再经过出水管输往目的地。
轴流泵的工作原理：轴流泵是以空气动力学中机翼理论为基础的，其叶片的剖面与飞机机翼剖面相似。
4. 离心泵根据各部件所处的工作状态，大致可分为三大类型：转动部件、固定部件和交接部件。其中，转动部件主要包括叶轮、泵轴和键；固定部件包括泵体、轴承体；交接部件包括轴承、轴封装置、密封环、联轴器和轴向力平衡装置。
5. 吸水室：又称进水室，是水泵进水管接头与叶轮前的空间。其主要作用是将水流引入叶轮，并向叶轮提供所需要的流态。
压水室：是叶轮出口与出水管接头之间的空间。其主要作用是收集叶轮流出的液体，将水流的一部分动能转变为压力能，并将水流引向泵的出口（或下级叶轮）。
泵轴：用来支承并带动叶轮旋转。
轴承：是支承泵转子的部件，承受径向或轴向荷载。
轴封装置：在泵轴穿出泵壳出，转动的泵轴和静止的泵壳之间必然存在间隙，如果不对此间隙作密封处理，则会使泵壳内高压水通过此间隙大量流出，或当间隙处为真空时空气会从该处进入泵内，因此，必须设轴封装置。目前，使用最多的轴封装置是填料密封和机械密封。
6. 叶片泵的基本性能参数：表征叶片泵性能的参数主要包括流量、扬程、功率、效率、转速和汽蚀余量。
扬程：是指水泵所抽送的单位重量的液体从泵进口（泵进口法兰）到出口（泵出口法兰）能量的增值。
功率：水泵的功率指原动机传到泵轴上的功率，故又称轴功率，也叫输入功率，以P表示。单位时间内输送出去的液体在水泵中获得的有效能量，称为有效功率，又称输出功率，以Pu表示。
ng at a time and All things in their being are good for somethin 《水 泵 及 水 泵 站 》 配 套 习 题 一、填空题 1、叶片式泵按其比转速从小到大,可分为__离心__泵、__混流__泵、__轴流__泵。 2、离心泵的设计工况点是___效率__最高点。 3、离心泵的极限工况点是__流量___最大点。 4、水泵的效率是水泵的___有效__功率与___轴__功率的比值。 5、运转中的水泵装置,其总扬程约等于___真空表__与_压力表___的读数（折算为mH2O）之和。 6、工况相似的水泵，它们必备的条件是__几何___相似和___运动__相似。 7、相似工况抛物线上各点的__效率___都是相等的。 8、ns的数值可反映出水泵的___叶轮__形状和_特性曲线____的形状。 9、选泵的主要依据是：所需要的___流量__、___养成__以及其_变化规律____。 10、对吸水管路的要求是：__不漏气___、__不积气___、___不吸气_。 11、离心泵的主要零件中，转动的有___叶轮__ 、__泵轴___；固定不动的有___泵壳__ 、__泵座___；转动的与不动的交接处有_轴封装置___、_减漏环___ 、_ 轴承座___ 等。 12、水泵的扬程与叶轮的__外径___和__转速___成正比。 13、水泵叶轮的相似定律是基于__几何___相似和__运动___相似的基础上的。 14、水泵站按在给水系统中作用的不同，可分为：__取水___泵站、___送水__泵站、__加压___泵站和___循环__泵站。 15、噪音防止的措施有__吸音___主要用某种材料吸收，还有__消音___用于单体机组，以及__隔音、隔振_ 。 16、叶片式水泵是靠装有叶片的__叶轮___高速__旋转___而提升液体的。 17、往复泵的使用范围侧重于__高___扬程、___低__流量。 18、__单__吸式离心泵,由于叶轮缺乏_对称__性,导致水泵工作时出现推向入口的轴向力。 19、允许吸上真空高度是指水泵在标准状况下运转时,水泵所允许的__最大吸上____的真空值，一般常用它来反映离心泵的吸水性能。 20、离心泵必须__闭___闸启动；轴流泵必须___开___闸启动。 21、活塞泵必须__开____闸启动,它___有__自吸能力。 22、电力负荷等级,是根据用电设备对供电____可靠性__的要求决定的,它分为__三___级。 23、交流电动机调速,较好的方案是__变极___调速和__变频___调速。 24、轴功率N的表达式因单位的不同而不同，分别是N＝γQH／η（kgf·m/s ）＝γQH／102η（ kw ）＝γQH／75η（ HP ）式中Q：m３／s；H：mH2O。 25、吸水管上不装底阀的水泵常用__真空泵___和___水射器__引水方法。 26、排水泵站按集水池与机器间的组合情况,可分为__合建___式泵站、__分建
