泵与泵站知识点

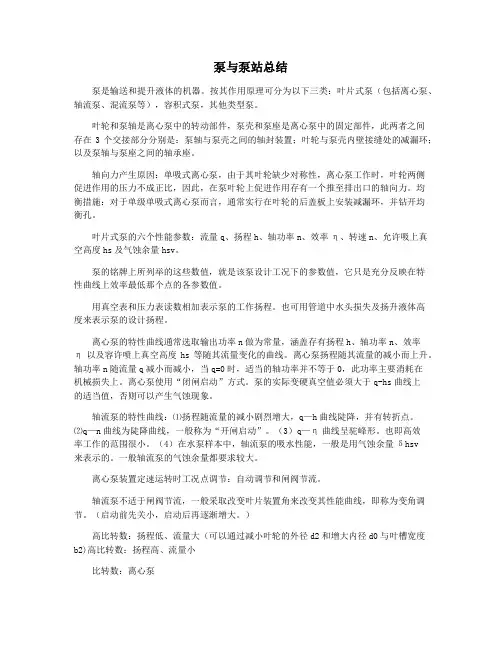

泵与泵站总结泵是输送和提升液体的机器。

按其作用原理可分为以下三类：叶片式泵（包括离心泵、轴流泵、混流泵等），容积式泵，其他类型泵。

叶轮和泵轴是离心泵中的转动部件，泵壳和泵座是离心泵中的固定部件，此两者之间存在3个交接部分分别是：泵轴与泵壳之间的轴封装置；叶轮与泵壳内壁接缝处的减漏环；以及泵轴与泵座之间的轴承座。

轴向力产生原因：单吸式离心泵，由于其叶轮缺少对称性，离心泵工作时，叶轮两侧促进作用的压力不成正比，因此，在泵叶轮上促进作用存有一个推至排出口的轴向力。

均衡措施：对于单级单吸式离心泵而言，通常实行在叶轮的后盖板上安装减漏环，并钻开均衡孔。

叶片式泵的六个性能参数：流量q、扬程h、轴功率n、效率η、转速n、允许吸上真空高度hs及气蚀余量hsv。

泵的铭牌上所列举的这些数值，就是该泵设计工况下的参数值，它只是充分反映在特性曲线上效率最低那个点的各参数值。

用真空表和压力表读数相加表示泵的工作扬程。

也可用管道中水头损失及扬升液体高度来表示泵的设计扬程。

离心泵的特性曲线通常选取输出功率n做为常量，涵盖存有扬程h、轴功率n、效率η以及容许喷上真空高度hs等随其流量变化的曲线。

离心泵扬程随其流量的减小而上升。

轴功率n随流量q减小而减小，当q=0时，适当的轴功率并不等于0，此功率主要消耗在机械损失上。

离心泵使用“闭闸启动”方式。

泵的实际变硬真空值必须大于q-hs曲线上的适当值，否则可以产生气蚀现象。

轴流泵的特性曲线：⑴扬程随流量的减小剧烈增大，q—h曲线陡降，并有转折点。

⑵q—n曲线为陡降曲线，一般称为“开闸启动”。

（3）q—η曲线呈驼峰形。

也即高效率工作的范围很小。

（4）在水泵样本中，轴流泵的吸水性能，一般是用气蚀余量δhsv来表示的。

一般轴流泵的气蚀余量都要求较大。

离心泵装置定速运转时工况点调节：自动调节和闸阀节流。

轴流泵不适于闸阀节流，一般采取改变叶片装置角来改变其性能曲线，即称为变角调节。

（启动前先关小，启动后再逐渐增大。

水泵与水泵站复习要点一、水泵的基本概念和分类1.水泵的定义：水泵是一种把水或其他液体从低处输送到高处或者水压较小的地方输送到水压较大的地方的机械设备。

2.水泵的分类：按照工作原理可分为离心泵、容积泵和轴流泵；按照用途可分为工业泵、民用泵和消防泵。

二、离心泵的结构和性能参数1.离心泵的结构：主要由泵体、叶轮、轴和密封装置等组成。

2.离心泵的性能参数：包括扬程、流量、效率和功率等。

三、容积泵的结构和工作原理1.容积泵的结构：主要包括柱塞、柱塞杆和泵体等部分。

2.容积泵的工作原理：通过往复活塞的工作腔内注入液体，增加工作腔内的压力，从而推动液体输送。

四、轴流泵的结构和特点1.轴流泵的结构：主要包括泵体、叶轮和轴等部分。

2.轴流泵的特点：适用于输送大流量、低扬程的液体，且具有较高的效率和节能的特点。

五、水泵的选型和安装1.水泵的选型：根据输送的液体性质、流量和扬程等参数选择合适的水泵型号。

2.水泵的安装：要保证水泵与驱动设备配合良好，安装前需要进行清洗和调试。

六、水泵站的结构和运行1.水泵站的结构：主要包括泵房、泵组、管道和控制设备等部分。

2.水泵站的运行：根据需求控制泵的启停和调节流量，同时要注意维护和检修。

七、水泵的维修和故障排除1.水泵的维修：定期检查和保养水泵，及时更换磨损不良的部件，保证水泵的正常运行。

2.水泵的故障排除：根据故障现象和可能原因进行分析和排除故障，保证水泵的正常工作。

八、水泵的节能措施和未来发展趋势1.水泵的节能措施：采用变频调速技术、优化管道布置和提高水泵效率等手段来降低能耗。

2.水泵的未来发展趋势：趋向智能化、节能化和环保化，提高水泵的自动化控制和能效水平。

1、 离心泵基本性能参数，特性曲线变化趋势；（1）流量（2）扬程（3）轴功率（4）效率（5）转速（6）允许吸上真空高度Hs 及气蚀余量Hsv特性曲线：特性曲线在固定的转速下，离心泵的基本性能参数（流量、扬程、功率和效率）之间的关系曲线。

1 Ｈ－Q 曲线：变化趋势：离心泵的扬程在较大流量范围内是随流量增大而减小的。

不同型号的离心泵，Ｈ－Q 曲线的形状有所不同。

2 Ｎ－Q 曲线： 变化趋势：Ｎ－Q 曲线表示泵的流量Q 和轴功率Ｎ的关系，Ｎ随Q 的增大而增大。

显然，当Q=0时，泵轴消耗的功率最小。

启动离心泵时，为了减小启动功率，应将出口阀关闭。

3 η－Q 曲线：变化趋势：开始η随Q 的增大而增大，达到最大值后，又随Q 的增大而下降。

2、离心泵基本方程式，轴功率、有效功率、效率的计算； )(11122u u t C u C u gH -=-------基本方程式。

ηρgQH =轴N -------------轴功率。

式中：N 轴—水泵轴功率（KW ）Q —水泵输送流量（L/s ）H —水泵输送扬程（m ）η—水泵输送效率（%）有效功率=轴功率机械效率容积效率；水力效率；理论扬程；理论流量；m v h m v h t t h Q NH gQ N N ηηηηηηρη----H --=== 3、 离心泵的三种效率，如何提高水泵效率；水利效率，容积效率，机械效率。

尽量减小机械损失和容积损失，并力求改善泵壳内过水部分的设计，制造和装配，以减少水力损失。

4、 离心泵-闭闸启动，轴流泵-开闸启动；因为离心式水泵启动前需要减小启动负荷，所以闭闸启动而轴流式水泵工作时叶轮全部浸没在水中，启动时不必灌泵，所以要开闸启动。

5、 比例律、切削率计算； 比例律32121221212121)()(n n N N n n H H n n Q Q ===，切削律32222222)'(')'('''D D N N D D H H D D Q Q === 45页， 57页6、 比转数，划分相似泵群； 比转数min /;;/;65.3343r n m H s m Q HQ n n s ------=7、 气蚀危害，气蚀余量，允许吸上真空高度，离心泵安装高度，82页例2-7； 允许吸上真空高度：由吸上管所导致的液体能量损失及被送液体的饱和蒸汽压决定。

水泵与水泵站复习题1．水泵：泵是将原动机能转换为所抽送液体(de)能量(de)机械.在泵(de)作用下,液体能量增加,将被提升、增压或输送至设计要求.当抽送介质为水时,习惯上称为水泵.水泵(de)分类：根据流体与机械(de)相互作用方式分为：叶片泵——能量转换是连续绕流叶片(de)介质与叶轮之间进行(de).叶片使介质(de)速度、压力都发生变化.产生这种变化(de)叶片要克服流体(de)惯性力,从而引起对叶片(de)反作用力容积泵——工作腔(de)容积是变化,机械和流体之间(de)作用主要是静压力其他类型泵——如射流泵、水锤泵、气升泵、螺旋泵等水泵站：水泵不能单独工作,它需要有动力机、传动设备、管路系统和相应(de)建筑物等配套.我们将能够使水泵正常运行(de)这一总体工程设施称为水泵站,简称泵站.水泵站分类：根据水泵站功能分类：供水泵站——农田灌溉泵站、工业供水泵站、生活供水泵站排水泵站——农田排水泵站、矿山排水泵站、工业排水泵站加压泵站——城市给水泵站调水泵站蓄能泵站（抽水蓄能电站）根据水泵(de)类型分类：离心泵站——多用于高扬程灌溉、加压等轴流泵站——多用于低扬程(de)调水和排水等混流泵站——多用于扬程变幅大、轴流泵站无法满足要求(de)场合根据动力分类：电力泵站——以电动机为动力,泵站(de)主要形式机动泵站——以蒸汽机和内燃机为动力,用于移动泵站或备用泵站水轮泵站——水轮机和水泵一体,用水轮机带动水泵抽水.用于山区风力泵站——以风车为动力,环保、节能太阳能泵站——以太阳能为动力100%uP Pη=⨯2.叶片泵(de)分类：根据叶轮(de)结构型式及液体流出叶轮(de)方向,叶片泵分为：离心泵——液体轴向流入、径向流出；泵流量小、扬程高 轴流泵——液体轴向流入、轴向流出；泵流量大、扬程低 混流泵——液体轴向流入、斜向流出；泵流量、扬程中等叶片泵(de)组成：型单级单吸离心泵结构组成：泵体、进口法兰、出口法兰、泵盖、联轴器、电动机、底座、轴承体.Sh 型水平中开式双吸泵(de)结构组成：泵体、泵盖、叶轮、轴、密封环、轴套、填料套、填料、水封环、水封管、填料压盖、轴套螺母 、固定螺丝钉、轴承体、轴承体压盖、单列向心球轴承、固定螺母、联轴器、轴承挡套、轴承盖、压盖螺栓、键QJ 型井用潜水电泵(de)结构组成：放水螺栓、螺母、键、推力盘、导轴承、转子、钉子、联轴器、滤网、锥形套、橡胶轴承、密封环、橡胶垫、逆止阀垫、阀杆、逆止阀盖、胶垫、矩形垫圈、上导流壳、叶轮、导流壳、轴、上导轴承座、进水节、甩沙圈、油封、O 形垫圈、橡胶塞、拉肋、机壳、下导轴承座、底座、止推轴承、调压膜、调压膜压盖4．叶片泵(de)型号：见P37~39叶片泵型号(de)说明方法：我国多数泵型号是用汉语拼音表示；部分泵参照国际标准或国外引进(de)泵特殊编号.见P37~395.叶片泵(de)基本性能参数：流量、扬程（水头）、功率、转速、效率、汽蚀余量.流量：单位时间内通过水泵(de)液体量（体积或质量）,用Q 表示.扬程：进口断面与出口断面处,单位重量(de)液体能量之差.用水柱高度（m ）表示.2221212121()2p p v v H E E Z Z g g ρ--=-=++-功率：水泵输入功率,又称轴功率,指原动机传到泵轴上(de)功率,用P 表示；水泵输出功率,又称有效功率,指单位时间内输送出去(de)液体在水泵中获得(de)有效能量,用P u 表示./1000uP gQH ρ= .转速：指水泵单位时间内(de)旋转次数,用n 表示,单位：r/min 效率：指有效功率与轴功率之比,用η表示.汽蚀余量：指水泵进口处(de)单位重量液体所具有(de)超过饱和蒸汽压力(de)富裕能量.主要反映水泵(de)吸水性能,用NPSH,或Δh 表示；或允许吸上真空高度,用[Hs]表示,反映水泵在标准工况下运转时(de)最大允许吸上真空100%tm m P P P P Pη-∆==⨯高度.6． 叶片泵(de)能量损失组成：机械损失（轴承摩擦损失、轴封摩擦损失和叶轮盖板与水(de)摩擦损失）、容积 损失（因水流泄漏或回流造成(de)流量损失）、水力损失（泵内各种水力损失,包括沿程、局部、冲击、二次流等）.机械效率：容积效率：指水泵出口流出(de)实际流量与从叶轮出口流出(de)流量之比.两者之差用q 表示.100%100%100%t t t t v t t t t tgQ H gqH gQH QgQ H gQ H Q ρρρηρρ-=⨯=⨯=⨯水力效率：100%100%v t tgQH HgQH H ρηρ=⨯=⨯总效率：u u t t t t t t m v h t t t t t tP P Q H Q H gQ H gQH Q H P P Q H P Q H P Q H ρρηηηη==⋅=⋅=⋅⋅=7． 叶片泵(de)基本方程及各种变化欧拉方程、能量方程和伯努利方程8． 水泵相似条件9． 水泵(de)三个相似律和比例律相似率： 3()vm m m vm Q D n Q D n ηη=比例率：10.水泵比转速(de)意义、表达式及应用反映泵(de)几何形状,对所有几何相似、工况相似(de)一系列泵均相等.11.水泵(de)各种性能曲线(de)定义基本性能曲线； 相对性能曲线；通用性能曲线；将不同转速(de)基本性能曲线,画在同一张图上,就是通用性能曲线综合性能曲线；将同类型、不同规格型号水泵(de)高效区曲线四边形绘制在同一对数坐标纸上22()()h m mm hm H D n H D n ηη=53()()m m m m mmP D n P D n ηη=m mQ nQ n =2mm H n H n ⎛⎫= ⎪⎝⎭3m m P n P n ⎛⎫= ⎪⎝⎭s n ⇒=全性能曲线：水泵在各种（正常和反常）情况下运转时参数间(de)关系曲线称为水泵全性能曲线12.水泵(de)基本性能曲线(de)组成,并比较离心泵、混流泵和轴流泵(de)基本性能曲线(de)区别13.管路特性曲线(de)组成和各自计算方法 14.单泵工作点(de)定义和求解方法水泵性能曲线H~Q 和管路特性曲线H C ~Q (de)交点,为水泵工作点.实际上是抽水系统供需能量(de)平衡点.15.各种水泵串联、并联运行时工作点(de)确定方法 16.表征水泵运行特点(de)各种指标定义和计算公式 17.五种水泵运行效率(de)定义及表达式管路效率：()100%100%u P g Q q H P gQHρηρ-∆=⨯=⨯装出净管100%()100%H H h H H η-=⨯=⨯净损管泵装置运行效率：100%u P P PP P Pηηη=⨯=⨯=装出装出u 运泵管机组效率：100%P P P P P P P P ηηηη=⨯=⨯⨯=动出u u 泵传动机入入动出系统装置效率：100%u u P P P P P P P P P P ηηηηη=⨯=⨯⨯⨯=装出装出动出泵装管传动入入动出泵站效率：100%u u P P P P P P P P P P P P ηηηηηη=⨯=⨯⨯⨯⨯=装出动出站出站出站池泵管传动入入池动出18.水泵运行工作点(de)调节方法变阀调节、变速调节、 变径调节、 变压调节、 变角调节、分流调节 19.水泵叶轮外径切削定律20水泵汽蚀(de)产生机理及汽蚀类型当流体机械(de)过流部件(de)局部区域压力降低到汽化压力（饱和蒸汽压力）时,导致液流内(de)空泡产生、发展、溃灭(de)过程,以及由此产生一系列物理化学变化有叶面汽蚀、间隙汽蚀、粗糙汽蚀、空腔汽蚀21.有效汽蚀余量、必需汽蚀余量和临界汽蚀余量(de)定义及三者关系式有效汽蚀余量指泵进口处液体所余出(de)高出汽化压力能头(de)那部分能量,用(NPSH)a 或(Δh)a表示.必需汽蚀余量指泵在给定转速和流量下,保证泵内不发生汽蚀所必需具有(de)汽蚀余量,用(NPSH)r 或(Δh)r表示.临界汽蚀余量是为了确定(NPSH)r而引入(de),是指在汽蚀试验时,扬程或效率下降1％时(de)装置汽蚀余量,用(NPSH)c表示22.气蚀(de)发生条件泵内(de)最低压力低于该温度下(de)汽化压力.23.水泵吸上真空高度与允许吸上真空高度(de)物理意义和计算公式水泵吸上真空高度指水泵进口处(de)真空度,a ssp p Hg gρρ=-即水泵进口处(de)绝对压力小于大气压(de)数值.为不使水泵发生空泡(de)水泵吸上真空高度Hs(de)2(NPSH)2a v ssp pH ag gυρ-=-+允许最大值,称允许吸上真空高度,公式如右：24．水泵安装高程(de)计算公式及修正（计算题）25.泵站工程(de)定义与组成泵站工程是利用机电提水设备及其配套建筑物将电能转化为水能进行灌排或供水(de)综合性提水工程.由水泵、动力机及辅助设备和相应(de)配套建筑物组成.26.泵站(de)设计标准泵站工程等级划分、泵站建筑物级别划分、泵站建筑物(de)防洪标准27.灌区划分(de)分类及其各自特点单站一级提水,集中灌溉.工程规模小,机电设备较少,工程布置较集中,便于管理多站一级提水,分区灌溉.单站分级提水,分区灌溉,多站分级提水,分区灌溉.28. 灌溉泵站(de)站址选择考虑因素水源、地形、地质、电源、其他29．排水泵站(de)排水区划分原则高低水分开内外水分开主客水分开就进排水30.泵站主要建筑物、辅助建筑物(de)组成主：取水口、引渠、前池、进水池、泵房、出水管道和出水池辅：变电所、节制闸、进场公路、回车场、修配厂和库房、办公及生活用房等31.泵站设计流量(de)计算方法32.泵站特征扬程(de)计算方法33.泵站类型选择时考虑(de)因素泵站(de)性质水源水位变幅泵房(de)地基适宜(de)开挖深度34.水泵机组(de)传动方式与传动设备直接传动：机、泵一轴式传动联轴器直接传动间接传动：平皮带传动三角皮带传动链传动齿轮传动蜗杆传动其他传动35.水泵充水系统(de)目(de)与典型方法水泵启动前充水；方法：真空水箱充水、水环式真空泵充水、其他设备充水36.起重设备(de)分类与选型方法依据泵房内最重设备(de)重量、机重台数和必须(de)起吊高度、起吊跨度37.泵房(de)分类、适用场合固定式按基础型式特点分类：湿室型泵房（口径在1000mm以下(de)立式泵；水源水位变幅较大（2~5m）；站址处地下水位较高）干室型泵房（卧式机组；水源水位变幅较大,最高洪水位加上安全超高高于泵房地面高程；泵(de)允许吸水高度负值采用其他型式时,在经济技术上不合理；地基承载力较低,地下水位较高）分基型泵房（水源水位变幅小于水泵有效吸程；安装单泵流量不大(de)中、小型卧式机组；水源岸边稳定,地质条件好,具有一定(de)地基承载能力；地下水对泵房或地基影响较小）块基型泵房 ( 口径在1200mm以上(de)大型泵;在需要用泵房直接抵挡外河水位压力场合;结构整体性好,地基应力均匀,适合于各种地基条件)按与堤防相对位置分：堤身式、堤后式移动式（泵船泵车）38.泵房(de)组成主厂房副厂房检修闸39.分基型泵房内(de)卧室主机组布置分类一列式布置双列交错式布置平行一列式布置40.泵房(de)结构组成由屋盖、外墙结构、吊车梁、吊车柱和基础几大部分组成,并相互联结成一个整体41泵房(de)稳定性分析包括哪几部分地基土(de)抗渗稳定性分析、泵房(de)抗滑稳定性分析泵房(de)抗浮稳定性分析、泵房(de)地基应力计算42泵站进出水建筑物(de)组成.包括引渠、前池、进水池和出水池,对于大型泵站,往往还包括进水流道和出水流道.43引渠(de)定义和作用引渠指连接水源和前池(de)一段渠道（引水明渠）.当泵房建于岸边直接从水源取水时,无需引渠作用：使泵房尽可能接近灌区,减小泵站输水管长度；为水泵正向进水创造条件；避免泵房和水源直接接触,简化泵房结构和方便施工；对于多泥沙水源,可提供设置沉沙池(de)场地和为前池自流冲沙提供必要高程44前池(de)定义、作用及分类前池是连接引渠（引水管）与进水池(de)建筑物,位于引渠和进水池之间.其作用是为水泵吸水创造良好(de)水力条件分为：正向进水前池和侧向进水前池45进水池(de)定义、作用及边壁形状(de)分类进水池是水泵进水管直接取水(de)水工建筑物,布置在前池与泵房之间或在泵房之下.其作用是为水泵提供良好(de)进水条件,在检修水泵或进水管路时截断水流,并在水泵运行时起拦污作用.边壁形状主要有矩形、多边形、半圆形、圆形、双曲线形和蜗壳形等几种46出水池和压力水箱(de)定义、作用及分类出水池定义：连接水泵出水管和排灌干渠(de)扩散型水池作用：消除出水管出流余能,使水流平顺而均匀地流入输水干渠根据出水管出流方向划分：正向出水池、侧向出水池根据出水管出流方式划分：淹没式出流、自由式出流、虹吸式出流压力水箱压力水箱是钢筋混凝土框架结构,一般在现场浇筑而成.分为：正向出水压力水箱侧向出水压力水箱47进水流道和出水流道(de)分类按进水流道形状划分：肘形钟形簸箕形按进水流道进水流方向分：单向进水流道双向进水流道48虹吸式出水流道(de)工作原理·泵启动前,虹吸管段充满空气.·泵启动后,流道上升段内(de)水位迅速上升,流道内空气受到压缩而顶开驼峰顶部(de)真空破坏阀排气.当水位越过驼峰顶部时,就象溢流堰那样,水流顺流道壁面下泄,致使流道下降段内(de)水位也迅速上升,将空气赶向真空破坏阀.当水流充满全管、空气排出管外后,形成具有虹吸特性(de)满管流.·一旦形成虹吸后,泵在正常运行时,便不需要启动时那样高(de)扬程,只需克服上、下游水面高差及管路内(de)水力损失.·停泵时,驼峰顶部(de)真空破坏阀自动打开,空气进入,虹吸作用被破坏,水流被截断.·虹吸式出水流道(de)好处在于它可以使泵自动适应外江水位变化.和出水管口位于最高水位以上(de)出水流道相比,虹吸式出水流道可以避免不必要(de)能量损失.·虹吸过程实际是排气过程.在虹吸形成过程中,水泵处于高扬程工作状态,流道内(de)压力是不稳定(de),机组可能产生强烈震动,并发出异常噪音.因此,应该尽可能地缩短虹吸形成时间.。

水泵与水泵站复习要点1.泵是把原动机的机械能转换为所抽送液体的能量的机械。

在泵的作用下，液体能量增加，从而被提升、增压或输送到所需要之处。

用以输送水或给水增加能量的泵称为水泵。

2.水泵按工作原理可分为三大类：叶片泵、容积泵和其他类型泵。

其中叶片泵分为离心泵、混流泵和轴流泵。

水泵按扬程可分为三大类：高扬程泵（>30），中扬程泵（10~30），低扬程泵（<10）。

3.离心泵的工作原理：利用水泵叶轮的高速旋转的离心力甩水，使得水流能量增加，并通过泵壳和水泵出口流出水泵，再经过出水管输往目的地。

轴流泵的工作原理：轴流泵是以空气动力学中机翼理论为基础的，其叶片的剖面与飞机机翼剖面相似。

4.离心泵根据各部件所处的工作状态，大致可分为三大类型：转动部件、固定部件和交接部件。

其中，转动部件主要包括叶轮、泵轴和键；固定部件包括泵体、轴承体；交接部件包括轴承、轴封装置、密封环、联轴器和轴向力平衡装置。

5.吸水室：又称进水室，是水泵进水管接头与叶轮前的空间。

其主要作用是将水流引入叶轮，并向叶轮提供所需要的流态。

压水室：是叶轮出口与出水管接头之间的空间。

其主要作用是收集叶轮流出的液体，将水流的一部分动能转变为压力能，并将水流引向泵的出口（或下级叶轮）。

泵轴：用来支承并带动叶轮旋转。

轴承：是支承泵转子的部件，承受径向或轴向荷载。

轴封装置：在泵轴穿出泵壳出，转动的泵轴和静止的泵壳之间必然存在间隙，如果不对此间隙作密封处理，则会使泵壳内高压水通过此间隙大量流出，或当间隙处为真空时空气会从该处进入泵内，因此，必须设轴封装置。

目前，使用最多的轴封装置是填料密封和机械密封。

6.叶片泵的基本性能参数：表征叶片泵性能的参数主要包括流量、扬程、功率、效率、转速和汽蚀余量。

扬程：是指水泵所抽送的单位重量的液体从泵进口（泵进口法兰）到出口（泵出口法兰）能量的增值。

功率：水泵的功率指原动机传到泵轴上的功率，故又称轴功率，也叫输入功率，以P表示。

01泵的基本概念与分类Chapter泵的定义及作用0102泵的分类与特点按工作原理分类01按驱动方式分类02按输送介质分类03往复泵离心泵螺杆泵喷射泵齿轮泵常见泵型及其应用领域02泵的工作原理与性能参数Chapter工作原理简述效率泵的输出功率与输入功率之比，反映了泵的能量转换效率。

效率是评价泵性能优劣的重要指标之一。

流量单位时间内泵所输送的液体体积或质量，常用单位为m³/h、L/min 等。

流量是泵的重要性能参数之一，反映了泵的输送能力。

扬程单位重量液体通过泵后所获得的能量，常用单位为m 。

扬程表示了液体在泵的作用下能够克服管道阻力和提升高度的能力。

功率泵的输入功率和输出功率。

输入功率是指原动机传递给泵轴的功率，输出功率是指泵输送液体所消耗的功率。

功率反映了泵的能耗和效率。

性能参数解析选型依据及注意事项03泵站设计与运行管理要点Chapter泵站设计原则及规范要求设计原则安全可靠、经济合理、技术先进、运行高效。

规范要求符合国家和地方相关标准，如《泵站设计规范》等，确保泵站设计的合规性。

环境因素考虑在设计过程中需充分考虑环境因素，如地质条件、气候条件、水文条件等，确保泵站的稳定性和安全性。

关键设备选型与布局规划水泵选型01电机与电气设备选型02布局规划03运行管理策略及优化建议维护保养运行策略建立完善的维护保养制度，对泵站设备进行定期检查、保养和维修，确保设备处于良好状态。

优化建议04泵的维护与故障排除技巧Chapter保持泵体清洁检查润滑情况紧固各部件连接030201日常维护保养措施泵振动大可能原因包括泵轴与电机轴不同心、轴承磨损严重、地脚螺栓松动等。

诊断方法包括重新调整泵轴与电机轴的同心度、更换轴承、紧固地脚螺栓等。

泵不吸水可能原因包括吸入管路漏气、吸入高度过高、发生汽蚀现象等。

诊断方法包括检查吸入管路是否漏气、降低吸入高度、调整泵的运行参数等。

泵发热可能原因包括轴承损坏、密封环磨损、泵轴弯曲等。

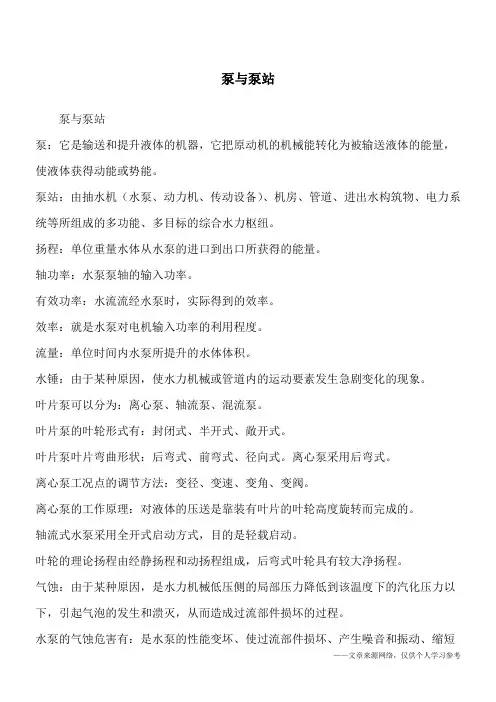

泵与泵站
泵与泵站
泵：它是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。

轴流式水泵采用全开式启动方式，目的是轻载启动。

叶轮的理论扬程由经静扬程和动扬程组成，后弯式叶轮具有较大净扬程。

气蚀：由于某种原因，是水力机械低压侧的局部压力降低到该温度下的汽化压力以下，引起气泡的发生和溃灭，从而造成过流部件损坏的过程。

水泵的气蚀危害有：是水泵的性能变坏、使过流部件损坏、产生噪音和振动、缩短
机组的使用寿命。

水泵的汽蚀余量要求在水泵的进口部位，单位重量水流所具有的总能量必须大于水的饱和蒸汽压力比能。

噪声：凡是使人烦的、讨厌的、不需要的声音都叫噪声。

它是一种以烦躁、讨厌、产生干扰刺激使人心神不安、分散注意力或对人体有危害的声音。

理？
为什么一般情况下离心泵要闭阀启动，而轴流泵要开阀启动？
一般离离心泵随流量的增加轴功率增加，零流量时轴功率最小，轴流泵随流量增加轴功率减小，零流量时轴功率最大，故离心泵要闭阀启动而轴流泵要开阀启动，以达到轻载启动的目的。

轴流泵为何不易采用节流调节，常采用什么方法调节工况？
轴流泵Q——n曲线呈驼峰型，既高效率工作范围很小，流量在偏离设计工况处效率下降就很快，因此不宜采用节流调节。

轴流泵一般采用变角调节来改变其性能曲线，从而达到改变工况点的目的。

压力管道的选线原则是什么？
1.垂直等高线线短弯少损失少。

2.在压力示坡线以下。

3.减少挖方，避开填方，禁
1.
4.尽量1.
5.装。

水泵与水泵站复习题1．水泵：泵就是将原动机能转换为所抽送液体得能量得机械。

在泵得作用下，液体能量增加,将被提升、增压或输送至设计要求。

当抽送介质为水时,习惯上称为水泵。

水泵得分类:根据流体与机械得相互作用方式分为：叶片泵——能量转换就是连续绕流叶片得介质与叶轮之间进行得。

叶片使介质得速度、压力都发生变化。

产生这种变化得叶片要克服流体得惯性力，从而引起对叶片得反作用力容积泵——工作腔得容积就是变化,机械与流体之间得作用主要就是静压力其她类型泵——如射流泵、水锤泵、气升泵、螺旋泵等水泵站:水泵不能单独工作，它需要有动力机、传动设备、管路系统与相应得建筑物等配套。

我们将能够使水泵正常运行得这一总体工程设施称为水泵站，简称泵站。

水泵站分类:根据水泵站功能分类：供水泵站——农田灌溉泵站、工业供水泵站、生活供水泵站排水泵站——农田排水泵站、矿山排水泵站、工业排水泵站加压泵站——城市给水泵站调水泵站蓄能泵站(抽水蓄能电站）根据水泵得类型分类:离心泵站——多用于高扬程灌溉、加压等轴流泵站——多用于低扬程得调水与排水等混流泵站——多用于扬程变幅大、轴流泵站无法满足要求得场合根据动力分类：电力泵站——以电动机为动力，泵站得主要形式机动泵站——以蒸汽机与内燃机为动力,用于移动泵站或备用泵站水轮泵站——水轮机与水泵一体,用水轮机带动水泵抽水。

用于山区风力泵站——以风车为动力,环保、节能太阳能泵站——以太阳能为动力2、叶片泵得分类：根据叶轮得结构型式及液体流出叶轮得方向,叶片泵分为:离心泵——液体轴向流入、径向流出;泵流量小、扬程高轴流泵——液体轴向流入、轴向流出;泵流量大、扬程低混流泵——液体轴向流入、斜向流出;泵流量、扬程中等叶片泵得组成:３、ＩS型单级单吸离心泵结构组成:泵体、进口法兰、出口法兰、泵盖、联轴器、电动机、底座、轴承体。

Sh型水平中开式双吸泵得结构组成：泵体、泵盖、叶轮、轴、密封环、轴套、填料套、填料、水封环、水封管、填料压盖、轴套螺母 、固定螺丝钉、轴承体、轴承体压盖、单列向心球轴承、固定螺母、联轴器、轴承挡套、轴承盖、压盖螺栓、键QJ 型井用潜水电泵得结构组成:放水螺栓、螺母、键、推力盘、导轴承、转子、钉子、联轴器、滤网、锥形套、橡胶轴承、密封环、橡胶垫、逆止阀垫、阀杆、逆止阀盖、胶垫、矩形垫圈、上导流壳、叶轮、导流壳、轴、上导轴承座、进水节、甩沙圈、油封、O 形垫圈、橡胶塞、拉肋、机壳、下导轴承座、底座、止推轴承、调压膜、调压膜压盖4.叶片泵得型号:见P37～３９叶片泵型号得说明方法:我国多数泵型号就是用汉语拼音表示；部分泵参照国际标准或国外引进得泵特殊编号。

泵就是输送与提升液体得机器。

它把原动机得机械能转化为被输送液体得能量，使液体获得动能或势能。

泵得分类：叶片式泵，容积式泵，其她类型泵。

离心泵得原理：当一个敞口圆筒绕中心轴作等角速旋转时，圆筒内得水面便呈抛物线上升得旋转凹面，圆筒半径越大，转得越快时，液体沿圆筒壁上升得高度就越大。

叶轮一般可分为单吸式叶轮与双吸式叶轮两种。

对叶轮构造与液流性质得三点假设：1液流就是恒定流；2叶槽中，液流均匀一致，叶轮同半径处液流得同名速度相等3液流为理想液体，也即不显示黏滞性，不存在水头损失，这时，扬程为理论扬程H T,而且密度不变。

Hss——泵吸水地形高度。

也即自泵吸水井水面得测压管水面至泵轴之间得垂直距离。

Hsd——泵压水地形高度。

也即从泵轴至水塔得最高水位或密闭水箱液面得测管水面之间得垂直距离Hst——泵得静扬程。

即吸水井得设计水面与水塔最高水位之间得测压管高度。

泵得总效率就是机械，水力，容积效率得乘积。

泵站中决定离心泵装置工况点得因素有3个方面：1泵本身得型号，2泵运行得实际转速，3输水管路系统得布置以及水池，水塔得水位值等边界条件。

调速运行就是指泵在可调速得电机驱动下运行，通过改变转速来改变泵装置得工况点。

泵叶轮得相似定律就是基于几何相似与运动相似得基础上。

凡就是两台泵能满足几何相似得条件，称为工况相似泵。

泵站调速运行得优点表现于：1保持管网等压供水（即Hst基本不变）2节省电耗泵并联工作得特点：1可以增加供水量，输水干管中得流量等于各台并联泵出水量之总与；2可以通过开停泵得台数来调节泵站得流量与扬程，以达到节能与安全供水得目得。

气蚀：由于水喝蜂窝表面间歇接触之下，蜂窝得侧壁与底之间产生电位差，引起电化腐蚀，使裂缝加宽，最后几条裂缝互相贯穿，达到完全蚀坏得程度。

泵叶轮进口段产生得这种效应称为“气蚀”。

叶轮按其调节得可能性分为：固定式，半调式与全调式。

轴流泵得特点：射流泵得工作原理：泵站可分为：地面式泵站，地下式泵站与半地下式泵站；按操作条件及方式可分为：人工手动控制，半自动化，全自动化与遥控泵站。

第二章：1.叶片式泵的定义和分类：（1）定义：依靠叶轮的高速旋转以完成其能量的转换。

由于叶轮中叶片形状的不同，旋转时水流通过叶轮受到的质量力就不同，水流流出叶轮时的方向也就不同。

（2）分类：根据叶轮出水的水流方向分离心泵（径向流）、轴流泵（轴向流）、混流泵（斜向流）2.离心泵的工作原理：当一个敞口圆筒绕中心轴作等角速旋转时，圆筒内的水面便呈抛物线上升的旋转凹面。

圆筒半径越大，转的越快时，液体沿圆筒壁上升的高度就越大。

启动前先用水灌满泵壳和吸水管道，驱动电机，叶轮高速转动，水被甩出叶轮流入管道，叶轮中心处由于水被甩出而形成真空，水在大气压作用下流入吸水口，又受到高速旋转的叶轮作用而被甩出，形成离心泵的连续输水3.叶片泵的基本性能参数：流量（抽水量）、扬程（总扬程）、轴功率、效率、转速、允许吸上真空高度（Hs）及气蚀余量（Hsv）4.离心泵的基本方程式的几点讨论：HT=（u2C2u-u1C1u）/g （1）为了提高泵的扬程和改善吸水性能大多数离心泵在水流进入叶片时使α1=90°即HT=u2C2u/g 为了使HT＞0 必须α2＜90°α2越小，泵的理论扬程越大（2）水流通过泵时，比能的增值HT与圆周速度u2有关u2=nπD2/60，水流在叶轮中所获得的比能与叶轮的转速n 叶轮的外径D2有关，增加叶轮转速或加大外径可提升泵的扬程（3）离心泵的理论扬程与液体密度无关。

液体在一定转速下所受的离心力与液体密度有关，液体受离心力所获得的扬程相当于离心力所造成的压强除以液体的ρg，它们对扬程的影响被消除。

液体密度越大，泵消耗的功率越大。

（4）HT=H1+H2，动扬程H2在总扬程中所占的百分比越小，泵壳内部的水力损失越小，泵的效率将提高高。

5.离心泵装置的总扬程：H=Hd（压力表读数）+Hv（真空表读数）Hst（泵静扬程）=Hss（吸水井至泵轴高差）+Hds（泵轴至测压管垂直距离）H=HsT+Eh（水头损失总和）6.实测特性曲线讨论：后弯式叶片的流道比较平缓，弯度小，叶槽内水力水头损失较小，有利于提高泵的效率（问答题：β角为什么采取后弯式）1.每一个流量Q都想应于一定的扬程H轴功率N效率η和允许吸上真空高度Hs。

泵与泵站1、泵是把原动机的机械能或其余外加的能量，变换成流经其内部的液体的动能和势能的流体输送机械。

2、按工作原理泵一般能够分为：叶片泵（如离心泵、轴流泵和混流泵）、容积泵（如来去式活塞泵、转子泵），其余种类泵（射流泵、气升泵、水锤泵）三类。

3、离心泵的主要零件包含叶轮、泵轴、泵壳、减漏环、轴承和填料函等。

4、叶轮往常可分为：闭式、半开式和开式三种种类。

5、轴流泵的主要零零件有：喇叭口、叶轮、导叶体、泵轴、轴承、填料函等。

6、水泵的流量是指单位时间内流出泵出口断面的液体体积或质量，分别称为体积流量Q 和质量流量 Q m。

7、扬程，用符号H表示，是指被输送的单位重量液体流经水泵后所获取的能力增值，即水泵实质传给单位重量液体的总能量。

其单位为 m( N n / N m) 。

8、功率是指水泵在单位时间内对流体所做功的大小，单位是W或kW 。

水泵的功率包含轴功率、有效功率、动力机配套功率、水功率和泵内损失功率等五种。

9、液体在叶轮内的运动属于复合运动。

10、进口绝对流动角190o。

11、欧拉基本方程式的推导叶轮结构和液体在叶轮内的运动做以下 3 点假设：①假设叶轮中的叶片数为无穷多，叶片的厚度为无穷薄。

②假设经过叶轮的液体为理想液体。

③假设液体在叶轮内的运动状态是稳固均匀流动。

12、叶片泵基本方程式，或称为基本能力方程式：H T vu 2u2vu1u1g式中H T——理论扬程vu1、 v u 2——分别为叶轮进、出口的圆周分速u、u——叶轮出进口圆周速度1213、动量矩定理：稳固流动中，流体质量对某点的动量矩随时间的变化率等于作用在该流体质量上的全部外力对同一点的力矩之和。

14、离心式叶轮叶片形状有：后弯式叶轮、径向式叶轮、前弯式叶轮三种。

对三种不一样叶片型式叶轮的特色概括以下：前弯式叶轮的特色是在D2、n 同样的状况下，产生的理论扬程H T∞最大，或许说产生同样扬程时能够有较小的叶轮外径或转速，但泵内的流动损失较大，泵的效率较低。

《泵与泵站》参考复习贽料第一章1-1.什么叫泵。

将原动机的机械能转化为被输送液体的能量，使液体获得动能或势能的机械设备叫做泵。

1-2.水泵的分类，叶片泵的分类。

泵按其作用原理可分为：1?叶片泵：靠叶片运动拨动水，使水产生运动来完成能量传递的泵(1)离心泵：液体质点主要受离心力作用，水流方向为径向(向外)，扬程大, 流量小。

(2)轴流泵：液体质点主要受轴向的拨动力(升力)。

扬程小，流量大。

(3)混流泵：液体质点既有离心力作用，又受轴向的拨动力。

水流方向为斜向。

扬程，流量适屮2.容积式泵：靠泵体工作室容积的改变来工作的泵。

(1)活塞式往复泵(2)柱塞式往复泵(3)水环式真空泵往复泵侧重于高扬程、小流量。

3.其他类型：流体能量交换式泵：靠流体能量交换来工作。

(1)螺旋泵：利用螺旋推进原理输送液体(2)气升泵(空气扬水泵)「(3)射流泵(水射器) |(4)水锤泵I(5)水轮泵J 1利用高速液流或气流的动能 |或者动量來输送液体的。

2-1.离心泵的基本构造。

第二章叶轮(工作轮)，泵轴，泵壳(泵体)，泵座，轴封装置，减漏环，轴承座，联轴器，轴向力平衡措施。

2-2.离心泵的工作原理。

（1）工作原理是利用装有叶片的叶轮的高速旋转所产生的离心力来工作的（2）离心泵的工作过程，实际上是一个能量的传递和转化的过程，它把电动机高速旋转的机械能转化为被抽升液体的动能和势能。

在这个传递和转化的过程中，就伴随着许多能量损失，这种能量损失越大，离心泵的性能越差，工作效率越低。

2-3.叶片泵的基本性能参数。

1.流量（抽水量）Q :泵在单位时间内水泵所输送的液体数量。

体积流量单位：rr?/h或L/s。

重量流量单位:t/ho2.扬程（总扬程）H :泵对单位重量液体所作的功。

单位：应为：kg-nVkg；常用：mH?。

；kg/cm2；法定：Pa； kPa； Mpa（1）扬程的值：是液体经过水泵后比能的增加值。

液体进入泵时的比能为E1；流出泵时的比能为E2。
