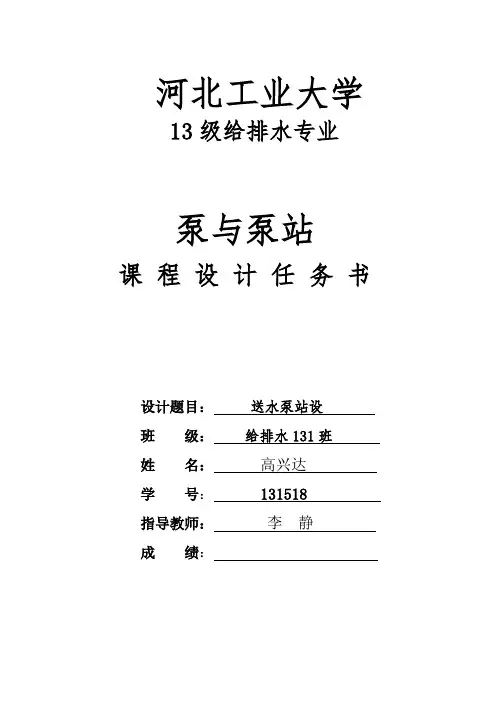

河北工业大学13级给排水专业泵与泵站课程设计任务书设计题目：送水泵站设班级：给排水131班姓名：高兴达学号：131518指导教师：李静成绩：目录1.0水泵站课程设计任务书............................. - 1 -1.1、设计目的.................................... - 1 -1.2、原始资料.................................... - 1 -2.0计算说明书内容................................... - 2 -2.1二级泵站的组成............................... - 3 -2.2二级泵站的特点............................... - 3 -2.3泵站设计参数的确定........................... - 4 -2.3.1 流量的确定 ............................. - 4 -2.3.2扬程的确定.............................. - 4 -2.4选择水泵..................................... - 5 -2.4.1水泵选择的基本原则...................... - 5 -3.0考虑因素：....................................... - 5 -3.1初选水泵..................................... - 6 -3.2确定电机.................................... - 10 -4.0 水泵机组的基础设计........................... - 10 -5.0水泵吸水管和压水管系统的设计.................... - 11 -5.1吸水管路.................................... - 12 -5.1.2吸水管径............................... - 12 -5.2压水管路.................................... - 12 -5.2.1压水管路的布置......................... - 12 -5.2.2压水管管径............................. - 13 -6.0管路附件选配.................................... - 13 -7.0布置机组和管道.................................. - 13 -8.0泵房形式的选择.................................. - 14 -8.1泵的布置形式................................ - 14 -8.2吸水井的设计................................ - 15 -8.3各工艺标高的设计............................ - 15 -8.4复核水泵和电机.............................. - 16 -8.5消防校核.................................... - 17 -9.0设备的选择...................................... - 17 -9.1引水设备.................................... - 17 -9.2计量设备.................................... - 18 -9.3起重设备.................................... - 18 -9.4泵房高度.................................... - 19 -9.5排水设备.................................... - 20 -9.6防水锤设备.................................. - 20 -9.7泵房的建筑高度和平面尺寸的确定 .............. - 20 -10.0设计二级泵站平面图和剖面图 ................. - 20 -1.0水泵站课程设计任务书1.1、设计题目：送水泵站（二级泵站）设计1.2、原始资料：送水泵站：某地区近期设计水量4.35万米3/日，要求远期8.2万米3/日。
已知城市的用水量变化为：全天小时（0～24小时）用水量见表1-1（百分数表示）。
表1-1最大日用水量变化表22-6点，每小时供水量为2.7%，6-22点，每小时供水量为4.9%。
清水池及地面标高见图1-1。
图1-1 清水池及地面标高示意图（4）在该城市最高日最高时用水量时：①二泵站供水量为两级供水中的最高级（即4.9%）；②输配水管网中水头损失为25.5米；③管网中的控制点所需的自由水压为16米；④控制点的标高为77.2m。
2.0计算说明书内容1.绪论2．初选水泵和电机根据水量、水压变化情况选泵，工作泵和备用泵型号和台数。
3泵房形式的选择4.机组基础设计、平面尺寸及高度5.计算水泵吸水管和压力管直径选用各种配件的型号、规格种类及安装尺寸（说明特点）。
吸水井设计（尺寸和水位）6.布置管道和机组7.泵房中个标高的确定室内地面、基础顶面、水泵安装高度、泵房建筑高度。
8. 复合水泵电机计算吸水管机泵站内压水管损失、求出总扬程、校核所选水泵。
如不合适，则重选水泵和电机。
重新确定泵站的各级供水量。
9.进行消防和传输校核10.计算和选择附属设备①设备的选择和布置②计量设备③起重设备④排水泵及水锤消除器等11.确定泵站平面尺寸、初步规划泵房总面积泵房的长度和宽度，总平面布置包括：配电室、机器间、值班室、修理间等。
2.1二级泵站的组成1）水泵机组包括水泵和电动机，是泵站中最重要的组成部分；2）吸压管路指水泵的吸水（进水）管路和压水（出水）管路，水泵通过吸水管从水井中吸水，经水泵加压后通过压水管路送至用户；3）饮水设备指真空引水设备（如真空泵、引水罐等）和灌水设备。
当水泵工作为吸入式启动时，需引水设备。
4）起重设备指泵站内的设备及管道安装，检修用的吊车，电动葫芦等设备。
5）排水设备指排水泵、排水沟、集水坑、用以排除地面污水；6）计量设备指流量计、压力计、真空泵、温度计等；7）采暖及通风设备指采暖用的散热器、电热器、火炉及通风设备；8）电气设备指变电设备、配电设备；9）防水锤设备指水锤消除器；10）其他设备包括照明、通信、安全与防水设施等。
在泵站中除设有机器间（安装水泵机组的房间）外，还设有高低压配电室、控制室、值班室、修理间等辅助房间。
2.2二级泵站的特点二级泵站通常设在净水厂内，经水厂净化后的水进入清水池贮存，清水池中的水经管道自流入吸水井，水泵从吸水井吸水，经加压后送入城市输配水管网。
其工艺流程如：清水池—吸水井—送水泵站—输配水管网—用户。
基本特点：泵站埋深较浅，通常建成地面式或半地面式，为了适应用户水量、水质的变化，需要设置多台水泵机组，因而，泵房面积较大，泵房一般为矩形形状，砖混结构。
2.3泵站设计参数的确定2.3.1 流量的确定近期：泵站一级工作时的设计工作流量 s L h m Q /6.342/2.123305.1%7.21035.434==⨯⨯⨯=I泵站二级工作时的设计工作流量s L h m Q /7.621/1.223805.1%9.41035.434==⨯⨯⨯=Ⅱ远期：泵站一级工作时的设计工作流量 s L h m Q /75.645/1.130405.1%7.2102.834==⨯⨯⨯=I泵站二级工作时的设计工作流量s L h m Q /1.1172/7.4165305.1%9.4102.834==⨯⨯⨯=Ⅱ2.3.2扬程的确定mH h h H H cc 60225.25165.52.68-2.77Z 0＝）＝（泵站内Ⅰ+++++++++=∑∑ 其中 c Z —最不利点的地面标高和清水池最低水位的高程差（m ）；0H —自由水压(m)；∑h —总水头损失(m)；泵站内h—泵站内损失（初步估计为2.0m ）。
c H —安全水头2m2.4选择水泵2.4.1水泵选择的基本原则选泵要点（1）大小兼顾，调配灵活再用水量和所需的水压变化较大的情况下，选用性能不同的泵的台数越多，越能适应用水量变化的要求，浪费的能量越少。
（2）型号齐全，互为备用希望能选择同型号的泵并联工作，这样无论是电机、电气设备的配套与设备管道配件的安装与制作均会带来很大的方便。
（3）合理的用尽各泵的高效段单级双吸是离心泵是给水工程中常见的一种离心泵（如SH 型、SA型）。
他们的经济工作范围（即高效段），一般在p p Q Q 05.1~85.0之间（p Q 为泵铭牌上的额流量值）。
（4）近远相结合的观点在选泵的过程中应给予相当的重视，特别是在经济发展活跃的地区和年代，以及扩建比较困难的取水泵站中，可考虑近期用小泵大基础的办法，近 期发展采用还大泵轮以增大水量，远期采用换大泵得办法。
（5）大中型泵站需要选泵方案比较。
3.0考虑因素：（1）泵的构造形式对泵房的大小、结构形式和泵房内部布置等有影响，因而对泵站的造价很有关系。
（2）应保证泵的正常吸水条件，在保证不发生汽蚀的前提是下，应充分利用泵的允许席上真空高度，以减少泵的埋深，降低工程造价。
（3）应选择效率较高的泵，劲量选用大泵，因为一般而言大泵比小泵要要效率高，（4）根据供水对象对供水可靠性的不同要求，选用一定数量的备用泵，以满足在事故情况下的用水要求：①再不允许减少供水量的情况下，应有两套备用机组。
②允许短时间内减少供水量的情况下，备用泵只保证事故用水量。
③允许短时间内中断供水时，可只设一台备用泵，城市给水系统中的泵站，一般也只设一台备用泵，通常备用泵的型号可以和泵站中最大的工作泵相同。
④当管网中无水塔且泵站内机组较多时，也可考虑增设一台备用泵，它的型号和最长运行的工作泵相同。
（5）如果给水系统中就有足够大容积的高的水池或水塔时，可以部分或全部代替泵站进行短时间供水，则泵站中可不设备用泵，仅在仓库中贮存一套备用机组即可。
3.1初选水泵选泵方案比较表2-2还有许多s L Q /1.1172321≥++的组合方案，但均不如上述两个方案，就不再列出。
