水泵与水泵站复习要点一、水泵的基本概念和分类1.水泵的定义：水泵是一种把水或其他液体从低处输送到高处或者水压较小的地方输送到水压较大的地方的机械设备。
2.水泵的分类：按照工作原理可分为离心泵、容积泵和轴流泵；按照用途可分为工业泵、民用泵和消防泵。
二、离心泵的结构和性能参数1.离心泵的结构：主要由泵体、叶轮、轴和密封装置等组成。
2.离心泵的性能参数：包括扬程、流量、效率和功率等。
三、容积泵的结构和工作原理1.容积泵的结构：主要包括柱塞、柱塞杆和泵体等部分。
2.容积泵的工作原理：通过往复活塞的工作腔内注入液体，增加工作腔内的压力，从而推动液体输送。
四、轴流泵的结构和特点1.轴流泵的结构：主要包括泵体、叶轮和轴等部分。
2.轴流泵的特点：适用于输送大流量、低扬程的液体，且具有较高的效率和节能的特点。
五、水泵的选型和安装1.水泵的选型：根据输送的液体性质、流量和扬程等参数选择合适的水泵型号。
2.水泵的安装：要保证水泵与驱动设备配合良好，安装前需要进行清洗和调试。
六、水泵站的结构和运行1.水泵站的结构：主要包括泵房、泵组、管道和控制设备等部分。
2.水泵站的运行：根据需求控制泵的启停和调节流量，同时要注意维护和检修。
七、水泵的维修和故障排除1.水泵的维修：定期检查和保养水泵，及时更换磨损不良的部件，保证水泵的正常运行。
2.水泵的故障排除：根据故障现象和可能原因进行分析和排除故障，保证水泵的正常工作。
八、水泵的节能措施和未来发展趋势1.水泵的节能措施：采用变频调速技术、优化管道布置和提高水泵效率等手段来降低能耗。
2.水泵的未来发展趋势：趋向智能化、节能化和环保化，提高水泵的自动化控制和能效水平。
水泵与水泵站复习要点1.泵是把原动机的机械能转换为所抽送液体的能量的机械。
在泵的作用下，液体能量增加，从而被提升、增压或输送到所需要之处。
用以输送水或给水增加能量的泵称为水泵。
2.水泵按工作原理可分为三大类：叶片泵、容积泵和其他类型泵。
其中叶片泵分为离心泵、混流泵和轴流泵。
水泵按扬程可分为三大类：高扬程泵（>30），中扬程泵（10~30），低扬程泵（<10）。
3.离心泵的工作原理：利用水泵叶轮的高速旋转的离心力甩水，使得水流能量增加，并通过泵壳和水泵出口流出水泵，再经过出水管输往目的地。
轴流泵的工作原理：轴流泵是以空气动力学中机翼理论为基础的，其叶片的剖面与飞机机翼剖面相似。
4.离心泵根据各部件所处的工作状态，大致可分为三大类型：转动部件、固定部件和交接部件。
其中，转动部件主要包括叶轮、泵轴和键；固定部件包括泵体、轴承体；交接部件包括轴承、轴封装置、密封环、联轴器和轴向力平衡装置。
5.吸水室：又称进水室，是水泵进水管接头与叶轮前的空间。
其主要作用是将水流引入叶轮，并向叶轮提供所需要的流态。
压水室：是叶轮出口与出水管接头之间的空间。
其主要作用是收集叶轮流出的液体，将水流的一部分动能转变为压力能，并将水流引向泵的出口（或下级叶轮）。
泵轴：用来支承并带动叶轮旋转。
轴承：是支承泵转子的部件，承受径向或轴向荷载。
轴封装置：在泵轴穿出泵壳出，转动的泵轴和静止的泵壳之间必然存在间隙，如果不对此间隙作密封处理，则会使泵壳内高压水通过此间隙大量流出，或当间隙处为真空时空气会从该处进入泵内，因此，必须设轴封装置。
目前，使用最多的轴封装置是填料密封和机械密封。
6.叶片泵的基本性能参数：表征叶片泵性能的参数主要包括流量、扬程、功率、效率、转速和汽蚀余量。
扬程：是指水泵所抽送的单位重量的液体从泵进口（泵进口法兰）到出口（泵出口法兰）能量的增值。
功率：水泵的功率指原动机传到泵轴上的功率，故又称轴功率，也叫输入功率，以P表示。

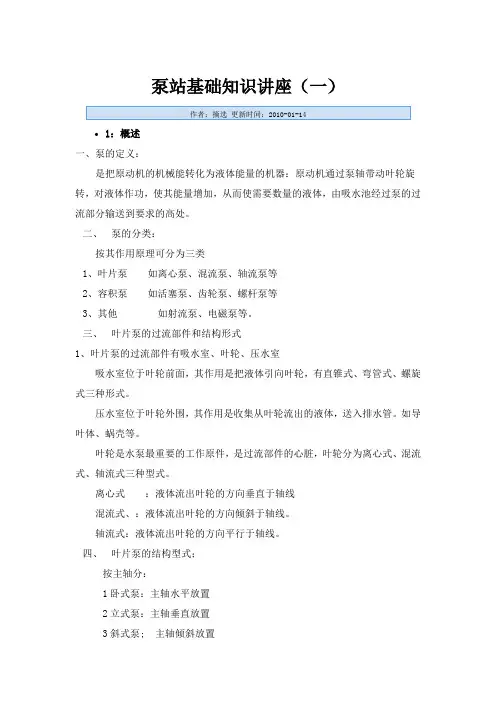

泵站基础知识讲座（一）•1：概述一、泵的定义：是把原动机的机械能转化为液体能量的机器：原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸水池经过泵的过流部分输送到要求的高处。
二、泵的分类：按其作用原理可分为三类1、叶片泵如离心泵、混流泵、轴流泵等2、容积泵如活塞泵、齿轮泵、螺杆泵等3、其他如射流泵、电磁泵等。
三、叶片泵的过流部件和结构形式1、叶片泵的过流部件有吸水室、叶轮、压水室吸水室位于叶轮前面，其作用是把液体引向叶轮，有直锥式、弯管式、螺旋式三种形式。
压水室位于叶轮外围，其作用是收集从叶轮流出的液体，送入排水管。
如导叶体、蜗壳等。
叶轮是水泵最重要的工作原件，是过流部件的心脏，叶轮分为离心式、混流式、轴流式三种型式。
离心式：液体流出叶轮的方向垂直于轴线混流式、：液体流出叶轮的方向倾斜于轴线。
轴流式：液体流出叶轮的方向平行于轴线。
四、叶片泵的结构型式；按主轴分：1卧式泵：主轴水平放置2立式泵：主轴垂直放置3斜式泵; 主轴倾斜放置按叶轮种类：1离心泵、混流泵、轴流泵按级数：单级、多级按叶片安装方式可调叶片、固定叶片等。
2：泵的基本理论一、流量Q 质量、体积两种二、扬程H 米H=Pd-Ps/ρg +Vd2-Vs2/2g +（Zd-Zs）三、转速n四、汽蚀余量NPSH五、功率输入功率P 有效功率Pe=PgQH(W)六、效率η（）七、特性曲线4、泵的相似理论1）泵的设计。
按模型换算进行相似设计和进行模型试验一、几何相似：几何形状相似二、运动相似：过流部分相应点液体的对应速度比值相同三、动力相似：模型和实型过流部分相应点液体的对应力的比值相同。
等四、有只有表面液流的相似准则弗劳德准则、雷诺准则、欧拉准则2）泵的相似定理流量关系Qm/Q=(nm/n)（Dm/D）3扬程关系Hm/H=(nm/n)2（Dm/D）2功率关系Pm/P=(nm/n)3（Dm/D）5(ρm/ρ)3）比转数：Ns=3.65n√Q/H3/44）关于比转数的说明1.同一台泵在不同工况下有不同的ns值2.几何相似的泵在相似工况下比转数相同。
泵就是输送与提升液体得机器。
它把原动机得机械能转化为被输送液体得能量，使液体获得动能或势能。
泵得分类：叶片式泵，容积式泵，其她类型泵。
离心泵得原理：当一个敞口圆筒绕中心轴作等角速旋转时，圆筒内得水面便呈抛物线上升得旋转凹面，圆筒半径越大，转得越快时，液体沿圆筒壁上升得高度就越大。
叶轮一般可分为单吸式叶轮与双吸式叶轮两种。
对叶轮构造与液流性质得三点假设：1液流就是恒定流；2叶槽中，液流均匀一致，叶轮同半径处液流得同名速度相等3液流为理想液体，也即不显示黏滞性，不存在水头损失，这时，扬程为理论扬程H T,而且密度不变。
Hss——泵吸水地形高度。
也即自泵吸水井水面得测压管水面至泵轴之间得垂直距离。
Hsd——泵压水地形高度。
也即从泵轴至水塔得最高水位或密闭水箱液面得测管水面之间得垂直距离Hst——泵得静扬程。
即吸水井得设计水面与水塔最高水位之间得测压管高度。
泵得总效率就是机械，水力，容积效率得乘积。
泵站中决定离心泵装置工况点得因素有3个方面：1泵本身得型号，2泵运行得实际转速，3输水管路系统得布置以及水池，水塔得水位值等边界条件。
调速运行就是指泵在可调速得电机驱动下运行，通过改变转速来改变泵装置得工况点。
泵叶轮得相似定律就是基于几何相似与运动相似得基础上。
凡就是两台泵能满足几何相似得条件，称为工况相似泵。
泵站调速运行得优点表现于：1保持管网等压供水（即Hst基本不变）2节省电耗泵并联工作得特点：1可以增加供水量，输水干管中得流量等于各台并联泵出水量之总与；2可以通过开停泵得台数来调节泵站得流量与扬程，以达到节能与安全供水得目得。
气蚀：由于水喝蜂窝表面间歇接触之下，蜂窝得侧壁与底之间产生电位差，引起电化腐蚀，使裂缝加宽，最后几条裂缝互相贯穿，达到完全蚀坏得程度。
泵叶轮进口段产生得这种效应称为“气蚀”。
叶轮按其调节得可能性分为：固定式，半调式与全调式。
轴流泵得特点：射流泵得工作原理：泵站可分为：地面式泵站，地下式泵站与半地下式泵站；按操作条件及方式可分为：人工手动控制，半自动化，全自动化与遥控泵站。
水泵基础重要知识讲座点一、水泵的基本原理与分类水泵是一种将原动机能转化为液体能量的机械设备，广泛应用于工业生产、建筑、农田灌溉等领域。
水泵的基本原理是通过机械运动将水或其他液体引入，然后增加其压力或速度，使其流动到需要的地方。
根据工作方式和结构特点，水泵可以分为离心式水泵、轴流式水泵、叶片泵等。
二、水泵的选型原则与步骤正确选择合适的水泵对于工程的正常运行至关重要。
选择水泵时，需要考虑多方面因素，包括流量需求、扬程、介质性质、工作环境等。
一般而言，选型的步骤包括确定工况要求、计算所需扬程和流量、筛选适合的水泵类型、进行性能匹配、最终选择合适的型号。
三、水泵的安装与维护水泵的正确安装和定期维护对于延长其使用寿命和保证正常运行至关重要。
安装水泵时，需要注意选择合适的安装位置、设置合理的管道系统、正确连接电源等。
而维护工作包括定期清理泵体内部、更换易损件、检查电机运行情况等。
四、水泵故障排除与常见问题解决在水泵使用过程中，可能会遇到一些故障和问题。
常见的水泵故障包括泵体漏水、电机无法启动、运行时产生噪音等。
针对不同的故障情况，可以采取相应的排查和修复措施，比如检查密封件是否完好、检查电路是否正常等。
五、水泵的前沿技术与发展趋势随着科技的不断进步，水泵行业也在不断发展。
目前，一些新型水泵技术，如变频调速技术、智能控制技术、高效节能技术等逐渐应用于水泵设计与制造中。
这些新技术的应用能够提高水泵的效率、降低能耗、提升自动化水平，对于未来水泵行业的发展具有重要意义。
总之，水泵基础知识对于学习和了解水泵的原理、选型、安装、维护以及应对故障具有重要作用。
这些知识不仅能够帮助专业人士更好地应对实际工作中的问题，也为普通人了解和使用水泵提供了指导。
教学目的：通过本课程的学习，掌握常用叶片泵（离心泵及轴流泵）的基本构造、工作原理和主要性能；掌握水泵装置系统运行工况的图解法和数解法计算原理、水泵机组的调节运行与节能原理；能够完成给水排水泵站的机组选择、管道布置、辅助设施的选择与敷设任务，具有泵站的初步设计能力。
教学内容：掌握水泵的基本性能、叶片泵的基本方程及分析应用、基本性能曲线、串并联运行、汽蚀及安装高程确定、水泵机组的选配、机组设备、辅助设备布置设计、管道系统设计、水锤计算、泵房设计、井泵及井泵站等知识，掌握泵站运行管理方法及泵站经济指标的确定方法。
第1章绪论1.1 泵与泵站在给水排水事业中的作用和地位一、泵与泵站的作用泵应用广泛采矿——矿井竖井的井底排水，大型矿床地表疏干，掘进斜井的初期排水（排水泵）电力——高压锅炉给水泵，冷热水循环本，水力清渣除灰高压泵，冷却水补给泵农林——取水灌溉市政建设水的社会循环过程水的采集——净化——输送——回收利用——再净化——再输送——再利用发达国家“零排放”——污水处理厂处理后的水不排放回水源，重新做为城市自来水厂的第二水源启用。
二、地位1、跨区、跨市的长距离、大流量的输配水系统工程建设（1）“引滦入津”——原海河水因水库建设不满足天津市用水要求，把河北迁西和遵化地区滦河上游潘家口和大黑汀两个水库的水引进天津市。
工程全长234km，全年引水量达10亿余立方米，全部工程中建了4座大型泵站，分别采用多台叶片可调节型的大型轴流泵和高压离心泵进行抽升工作，安装大型离心泵27台，总装机容量2万kw。
（2）南水北调——此工程是迄今为止世界上最大的水利工程，从1952 年10月毛泽东同志视察黄河时首次提出南水北调的伟大设想，到1992年10月党的十四大把南水北调列入我国跨世纪骨干工程，再到2002年12月南水北调工程正式开工。
通过兴建南水北调工程，实现东、中、西三条调水线路与长江、淮河、黄河和海河四大江河的联系，构成“四横三纵”的中国大水网总体布局，实现水资源南北调配、东西互济，工程建成后总调水规模448亿立方米，几乎相当于新增加一条黄河。
泵是输送和提升液体的机器。
它把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。
泵的分类：叶片式泵，容积式泵，其他类型泵。
离心泵的原理：当一个敞口圆筒绕中心轴作等角速旋转时，圆筒内的水面便呈抛物线上升的旋转凹面，圆筒半径越大，转的越快时，液体沿圆筒壁上升的高度就越大。
叶轮一般可分为单吸式叶轮与双吸式叶轮两种。
对叶轮构造和液流性质的三点假设：1液流是恒定流；2叶槽中，液流均匀一致，叶轮同半径处液流的同名速度相等3液流为理想液体，也即不显示黏滞性，不存在水头损失，这时，扬程为理论扬程H T,而且密度不变。
Hss——泵吸水地形高度。
也即自泵吸水井水面的测压管水面至泵轴之间的垂直距离。
Hsd——泵压水地形高度。
也即从泵轴至水塔的最高水位或密闭水箱液面的测管水面之间的垂直距离
Hst——泵的静扬程。
即吸水井的设计水面与水塔最高水位之间的测压管高度。
泵的总效率是机械，水力，容积效率的乘积。
泵站中决定离心泵装置工况点的因素有3个方面：1泵本身的型号，2泵运行的实际转速，3输水管路系统的布置以及水池，水塔的水位值等边界条件。
调速运行是指泵在可调速的电机驱动下运行，通过改变转速来改变泵装置的工况点。
泵叶轮的相似定律是基于几何相似和运动相似的基础上。
凡是两台泵能满足几何相似的条件，称为工况相似泵。
泵站调速运行的优点表现于：1保持管网等压供水（即Hst基本不变）2节省电耗
泵并联工作的特点：1可以增加供水量，输水干管中的流量等于各台并联泵出水量之总和；2可以通过开停泵的台数来调节泵站的流量和扬程，以达到节能和安全供水的目的。
气蚀：由于水喝蜂窝表面间歇接触之下，蜂窝的侧壁与底之间产生电位差，引起电化腐蚀，使裂缝加宽，最后几条裂缝互相贯穿，达到完全蚀坏的程度。
泵叶轮进口段产生的这种效应称为“气蚀”。
叶轮按其调节的可能性分为：固定式，半调式和全调式。
轴流泵的特点：
射流泵的工作原理：
泵站可分为：地面式泵站，地下式泵站与半地下式泵站；
按操作条件及方式可分为：人工手动控制，半自动化，全自动化和遥控泵站。
泵，管道及电机三者构成了泵站的主要工艺设施。
在压力管道中，由于流速的剧烈变化而引起一系列急剧的压力交替升降的水力冲击现象，称为水锤。
所谓停泵水锤是指泵机组因突然失去电力或其他原因，造成开阀停车，在泵及管路中水流速度发生递变而引起的压力递变而引起的压力递变现象。
排水泵站的基本组成包括：机器间，集水池，格栅，辅助间，变电所。
排水泵站按其排水性质，一般分为污水（生活污水，生产污水）泵站，雨水泵站，合流泵站和污泥泵站。
