空调机组方案对比 一 、工程概况 本工程位于西安市小寨繁华地段，是一座标志性商业建筑。整个大楼由裙楼、塔2；。25000 m 楼所组成，-1-5层为商场，空调建筑面积约为二、 空调负荷确

定 2，空调总负荷为：23000m 本次空调建筑总面积为22=3450KW ×夏季冷负荷为Q=150W/ m23000 mL三 、室内设计标准 夏季：空气温度：26℃ 冬季： 空气温度：18℃ 相对湿度：65% 相对湿度：60% 四：设计原则 1.贯彻执行国家基本建设的方针政策，使设计做的切合实际，技术先进，经济合理，安全舒适。 2结合现行国家能源政策《民用建筑节能管理规定》、《中华人民共和国节约能源法》、《中华人民共和国可再生能源法》。 3遵循国家的能源政策，力求为业主提供一个安全、健康、环保、节能的优质工程。 4精心设计，节约建设投资，降低运行费用，减小风险，为业主提供性价比最好、运行费用合理的空调系统. 5设计采用现行的标准、规范。 五：建筑方案推荐及设备工作模式 1空调冷、热源方案推荐 根据该建筑的规划设想和思路，拟要打造具有高品质、高内涵、科技含量丰富的建筑。因此整个建筑的配套设施的选用也直接体现了领导们的整体设想和理念， 1

因此我公司向贵方推荐使用技术成熟、环保节能的----满溢式螺杆冷水机组 2方案选型 方案一：螺杆式冷水机组 方案二：离心机机组 方案三：直燃型溴化锂吸收式冷（温）水机组 3采用三种方案的工作模式

oC冷冻水。机组选型及工作模式。见表1.4.3—1 夏季供冷t＝7/12表1.4.3—1 机组选型及工作模式 方 台 离SPW-CR4104D制冷量1758kW

，夏台机组运行能满足冷，负荷XCH8

直型化吸收制冷量：1750kw 冬季，夏季2台机组运行能满足冷，热1550kw 制热量：2 KCA3324 式冷负荷需求 （温）水机 组螺杆制冷量：1784kw 夏季该机组运行能满足冷负荷需求 2 KCWF2510B 冷水 机组 2

六：方案设计的详细技术指标及依据 1 设计依据 1 设计所采用的规范标准及有关文件 《采暖通风与空气调节设计规范》GBJ50019－2003； 《建筑设计防火规范》50016-2006 《公共建筑节能设计标准》GB50189-2005 《冷水机组能效限定值及能源效率等级》GB19577-2004 《风机盘管》GB/T 19232-2003 《建筑工程设计文件编制深度规定》DB62/T25-3012-2003 2.1.2 室外设计参数 该参数由设计院设计完成 2室内设计参数 该参数由设计院设计完成 3冷、热负荷估算

2; 冬季空调风）。 150w/m夏季空调冷负荷3450kw（含新风），4原理比较

5半封闭离心机机组

1.采用HFC-134a无氟制冷剂，臭氧消耗指数(ODP)为零，安全无毒、不可燃。 2.引进北方研究工程公司（NREC）的程序设计三元流高效叶轮，压缩机效率更高。 3.进口导叶和可调扩压器双重调节，机组部分负荷性能更优越，为用户节约能源和费用。 3

4.叶轮与主轴采用无键连接，有效避免了键连接产生的应力集中，机组结构更紧凑。 5.根据沸腾和凝结机理，特殊研制高效螺纹传热管，实现小温差传热，有效降低机组功耗。 6.压缩机箱体采用双重隔音结构，有效降低机组噪音。 7.电动机-压缩机为全密闭结构，制冷剂喷射冷却，机房环境更好； 8.根据中国水质差的国情，蒸发器、冷凝器水侧污垢系数均按0.086㎡℃/KW设计，提高机组对水质的适应能力，延长机组检修周期。 9.采用微电脑控制系统，确保机组智能、安全、可靠运行。 10.公强大的非标产品设计制造能力，司可根据客户特殊要求定制产品。工业离心机、易燃易爆、水质、冷却水进/出温度、电压等级（380V、6KV、10KV）、大温差（12℃温差）、多级多机头设计，均有市场应用实例。

溴化锂吸收式冷水机组的工作原理 6溴化锂吸收式冷水机组的工作原理

溴化锂吸收式制冷原理同蒸气压缩机制冷原理相同，都是利用液态制冷剂在低温、低压条件下，蒸发、汽化吸收载冷剂的热负荷，产生制冷效应。不同的是，溴化锂吸收式制冷.是利用“溴化锂一水”组成的二元液体为工质对完成制冷循环的。 在溴化锂吸收式制冷机内循环的二元工质对中，水是制冷剂， 水在真空(绝对压力为934.6Pa)状态下蒸发。具有较低的蒸发温度(6℃).从而吸收载冷剂的热负荷，使之温度降低，源源不断地输出低温载冷剂(水)。工质对中溴化锂水溶液则是吸收剂，可在常温和低温下强烈地吸收水蒸气。但在高温下又能将其吸收的水分释放出来。制冷剂在二元工质对中，不断地被吸收或释放出来。吸收和释放周而复始.不断循环，因此，蒸发制冷循环也连续不断。 制冷过程需要的热能可从蒸汽，以及地下热水(50℃以_仁)中获 得，也可利用 4

余热、废热。在燃油或天然气充足的地方，可利用直燃式溴化锂吸收式冷水机组制取低温水。这些特征充分表现出溴冷机良好的经济性能，促进了溴冷机的发展。 单效溴化锂吸收式制冷机组的组成和工作原理 (l)单效浪化锂吸收式制冷机组的组成。单效溴化锂吸收式制冷循环系统基本由

五个换热器组成。即发生器、冷凝器、蒸发器、 吸收器和热交换器。 (2)单效溴化锂吸收式制冷循环原理。图2一6所示是单效溴化锂吸收式制冷循

环流程图，此流程可以看作是两个循环组合而成的，左侧为制冷剂掀环，与压缩式制冷循环相同.右侧是溶液循环，是吸收式制冷特有的循环(图中虚线为虚设的分界线)。左侧的制冷剂循环，由冷凝器、节流阀和蒸发器组成，制冷剂是水。在发生器中产生的较高压力的过热蒸汽(比吸收器中的压力高，但低于大气压)进人冷凝器，被冷却介质冷却成饱和水;然后经过节流阀节流降压.其状态变为湿蒸汽，即大部分是低温饱和状态的液体水和少量饱和蒸汽的混合物;其中的低温饱和水在蒸发器中吸热汽化而产生冷效应，使被冷却对象降温，蒸发器中汽化的水蒸气被吸收器中的浓溶液吸收。右侧的溶液循环，由发生器、吸收器、溶液泵和溶液热交换器组成。在吸收器中，来自发生器的浓溶液具有较强的吸收能力，吸收来自蒸发器的低压水蒸气，变成稀溶液;稀溶液被溶液泵加压，经溶液热交换器被浓溶液加热后送人发生器;在发生器中被加热介质(如加热蒸汽、热水等)加热而沸腾.稀溶液中的制冷剂蒸汽离开发生器进入冷凝器.稀溶液浓缩为浓溶液;浓 溶液经溶液热交换器进入吸收器继续吸收蒸发器来的冷剂水蒸气。 7满溢式螺杆冷水机组技术特点 （一）、概述 本系列产品是由电能驱动的螺杆式压缩机、高效换热器和先进的节流机构组成，

用来为中央空调工程和工业生产提供集中冷源。 满溢式冷水机组采用世界著名品牌满 5

溢式专用螺杆制冷压缩机和新型高效换热满溢 式专用螺杆制冷压缩机和新型高效换热器，能 效比高达5.7，大大降低了用户的运行成本， 并对保护环境和节约能源发挥着积极作用。压 缩机运行平稳，振动、噪声、启动转矩较往复 式及离心式小，无间隙损失，容积效率高。结合使用高效管式换热器，使机组有更宽的适用性和很高的效率。 满溢式冷水机组具有结构紧凑、环保节能、智能控制等多项优势，产品广泛应用于宾馆、饭店、学校、剧院、商场、办公楼、住宅楼、医院等空调场所，也可用于核电、塑料化工、精密仪器等工艺冷却过程。随着国家建筑节能标准规范的提高，满溢式冷水机组将更加受到青睐。 （二）、性能优点 1）简便的安装调试 ●接管方向可根据用户要求自由对换。 ●随机安装式启动柜可节省客户端额外支出。 ●出厂时已充注制冷剂和润滑油。 ●现场只需连接水管和动力电源即可。 2）先进的流量控制 ●采用著名品牌节流阀控制制冷剂流量，可根据空调负荷精确的自动调整蒸发器流量。 ●节流阀可快速、精确调整制冷剂的流量，保持蒸发器液位的稳定。 ●卸载运行时候具有更高的换热面积利用率，部分负荷效率更高。 3）完善的控制系统 ●采用人性化操作界面。 ●具有多重保护功能，确保机组安全可靠运行。 6

●具有状态显示、参数设定、能量模糊控制、故障查询等多项控制功能。 4）可靠的系统保护 ●压缩机采用多重保护，完全杜绝转子卡死或电机过热烧损。 ●高低压、排气温度、运行电流、水温的实时监测控制，可确保机组的安全运行。 ●水流、防冻、低压及水温监测等多道保护完全避免蒸发管冻裂可能。 5）双压缩机组优化设计 ●提供更大范围的制冷量。 ●稳定性和可靠性更高。 ●部分载荷性能更好。 ●机组结构更加紧凑。 ●部分载荷时两压缩机交替运行，寿命更长。 6）可靠的油处理系统 ●压差供油，无须油泵。 ●压缩机内置高效油分离器。 ●独特的蒸发器内浓缩引射回油。 ●外置机械和吸附相结合的高效二次油分离器。 7）精巧的外形结构 ●机组布置整齐，结构紧凑，体积小。 ●外形美观，结构精巧。 8）方便的用户设定 ●用户可根据实际运行条件进行多重参数设定，以取得最佳运行效率。 ●设定方法简单直观。 ●提供不同的水温控制方法。 （三）、结构配置 1.压缩机 7

合集下载

阴凉库方案对比

阴凉库方案对比

一、工程概况 本工程按照武汉或上海等地区一个600㎡药品阴凉库进行空调系统设计。本建筑物为框架结构，建筑层数:一层， 8m，总空调面积为600平方米，冷负荷选取325-350瓦/平方米。 二、方案对比 方案 方案一 对比内容 药品阴凉库专用空调系统 设备初投资 （元） 204444 工程安装费 （元） 37883 系统总投资 （元） 242327 单方造价 （元/平方米） 404 注：系统总功率包括压缩机、室外机风机、室内机风机、水泵等所有功率。 三、其他对比 方案 对比内容 工程施工 机房面积 运行管理人员 方案一 药品阴凉库专用空调系统 系统简单,施工简便，只需连接主机与末 端之间的铜管即可。 不需专用机房，主机放置屋顶或建筑物 地面，末端只需侧挂在墙上。 由于管路为铜管连接，维修简便。使用 操作易行，不须有专业人员进行操作， 只须按操作程序进行停、开机。 机组的冷风比大，即空调系统的换气次 数高，能确保空调房间的温湿度均匀 机组为直膨机组，没有水泵等设备，系 统维护工作量小。来自温、湿度控制 系统维护
空调系统设计。本建筑物为框架结构，建筑层数:一层，建筑高度 方米。
方案二 风冷涡旋机组+射流柜机系统
196944
93400 290344 484
、水泵等所有功率。
方案二 风冷涡旋机组+射流柜机系统 系统一般，需要用钢管连接主机与末端，钢管需要变 径，施工繁琐，另外需要安装水泵等系统附件 无需专用机房，主机及附属设备可以直接放置于建筑 物的地面或顶部即可 由于分为模块机组和射流风柜，如果不配置集中控制 系统，则需要对主机和末端分别进行控制，操作繁琐 。 机组的冷风比小，即空调系统的换气次 数低，无法确保空调房间的温湿度均匀 系统存在水泵等设备，系统维护工作量大。
暖通空调设计方案比较的一些问题

暖通空调设计方案比较的一些问题

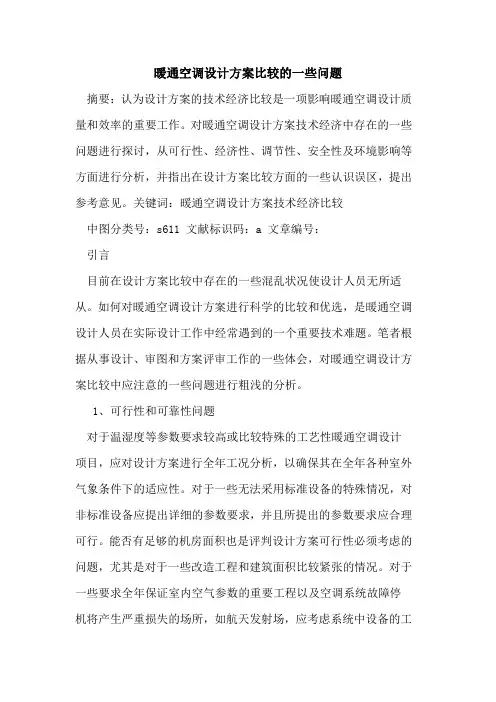

暖通空调设计方案比较的一些问题摘要：认为设计方案的技术经济比较是一项影响暖通空调设计质量和效率的重要工作。
