路由协议与交换技术实验指导书实验目的本实验旨在使学生掌握路由协议与交换技术的基本概念、原理和实现方法，通过实践操作，加深对路由协议和交换技术的理解，并提高解决实际网络问题的能力。
实验环境•模拟器软件：GNS3、Packet Tracer等•操作系统：Windows、Linux或者macOS•实验设备：至少两台路由器、至少两台交换机、一台主机等实验内容1.路由协议实验–实验1：使用静态路由配置实验1.搭建实验网络拓扑2.在各个路由器上配置静态路由3.验证静态路由配置是否生效–实验2：使用RIP协议实验1.搭建实验网络拓扑2.在各个路由器上配置RIP协议3.验证RIP协议配置是否生效–实验3：使用OSPF协议实验1.搭建实验网络拓扑2.在各个路由器上配置OSPF协议3.验证OSPF协议配置是否生效2.交换技术实验–实验4：VLAN实验1.搭建实验网络拓扑2.配置VLAN及端口划分3.验证VLAN配置是否生效–实验5：交换机间链路聚合实验1.搭建实验网络拓扑2.配置交换机间链路聚合3.验证链路聚合是否配置成功–实验6：交换机堆叠实验1.搭建实验网络拓扑2.配置交换机堆叠3.验证交换机堆叠配置是否成功3.综合实验–实验7：路由协议与交换技术实战1.搭建实验网络拓扑2.配置路由协议和交换技术3.解决实际网络问题实验步骤实验步骤1：使用静态路由配置实验1.搭建实验网络拓扑–参照实验指导书提供的网络拓扑图，使用模拟器软件搭建实验环境。
2.在各个路由器上配置静态路由–通过命令行或图形界面工具，配置路由器的静态路由表。
3.验证静态路由配置是否生效–使用ping测试命令，验证路由器之间的连通性，确认静态路由配置生效。
实验步骤2：使用RIP协议实验1.搭建实验网络拓扑–参照实验指导书提供的网络拓扑图，使用模拟器软件搭建实验环境。
2.在各个路由器上配置RIP协议–通过命令行或图形界面工具，配置路由器的RIP协议。
3.验证RIP协议配置是否生效–使用ping测试命令，验证路由器之间的连通性，确认RIP协议配置生效。
RIP协议原理和配置一、RIP动态路由协议原理RIP协议是最早出现的一种路由协议，它最初发源于UNIX系统的GATED服务。
RIP 采用贝尔曼—福德算法，该算法根据图论原理选择一条到目标网络的最短路径安装到路由表中。
路由表维护(p123)在RIP中，每个路由器都周期地向其直通的邻居路由器发送自己完全的路由表，并且也把自己直通的邻居路由器接收路由更新信息。
因为每个路由器都是从自己的邻居路由器了解路由信息，因此也将其称为“谣言”路由。
在每个RIP协议路由更新报文中，最多可以携带25个子网的路由信息。
如果树量多于此值则通过发送多个RIP报文来实现。
路由更新的发送(p124)运行RIP的路由器在决定发送一条路由更新消息之前，首先要检查待发送路由更新的网络或者子网是否和路由更新送出接口属于同一个主网络。
如果不属于同一个主网络，则RIP会将待发送路由更新的网络在主网络边界进行自动汇总。
如果属于主网络，而且二者之间的子网掩码相同则发送路由更新，否则不发送此网络路由更新信息。
路由更新的接收(p124)当运行RIP的路由器收到一条路由更新消息之后，首先要检查收到的路由更新中的网络与接收更新的接口是否属于同一主网络，如果是则路由更新中的网络子网掩码将使用接收更新的子网掩码。
如果不属于同一主网络，同时路由更新中的网络的任一子网已经存在于接收路由更新的路由器的路由表中了，而且是从另一接口收到的更新中学到的，则此路由更新被忽略。
否则，安装此路由条目且使用路由更新中的网络所属主网络的子网掩码。
自环问题的解决(127-129)计数到无穷：RIP将路由表中任一路由条目的代价值限制为15跳。
同时，用代价值16表明一个网络不可达。
水平分割：对每一个路由器，从某个端口收到的路由更新信息不再从该接口发出。
将此原则称为水平分割。
当网络环境拓扑结构复杂的时候，水平分割原则会失效。
触发更新：当网络发生变化（新网络的加入、原有网络的消失）时，路由器将立刻发送路由更新消息而不用等待更新计时器到时。
一、实验目的1．掌握利用路由器划分子网的方法，并对路由器的各个接口设置IP地址。
2．掌握路由信息协议（RIP）的配置方式。
二、实验设备1．路由器、计算机、直通线、交叉线2．实验所用的拓扑图如图8-1所示。
图8-1 RIP路由拓扑三、实验步骤1．按照图8-1所示进行设备的连接和配置。
同理配置其他三个主机的IP地址、掩码和网关2．RouterA的基本配置如下：Router>enRouter#config tRouter(config)#int f0/0Router(config-if)#ip address 192.168.1.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#ip address 192.168. 2.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#endRouter#3．RouterB的基本配置如下：Router>enableRouter#config tRouter(config)#int f0/0Router(config-if)#ip address 192.168.2.2. 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int f0/1Router(config-if)#ip address 192.168.3.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#endRouter#4. 测试PC1是否能互相Ping通pc3；（截图并说明原因）不能PING通，因为他的Destination host 没有reachable。

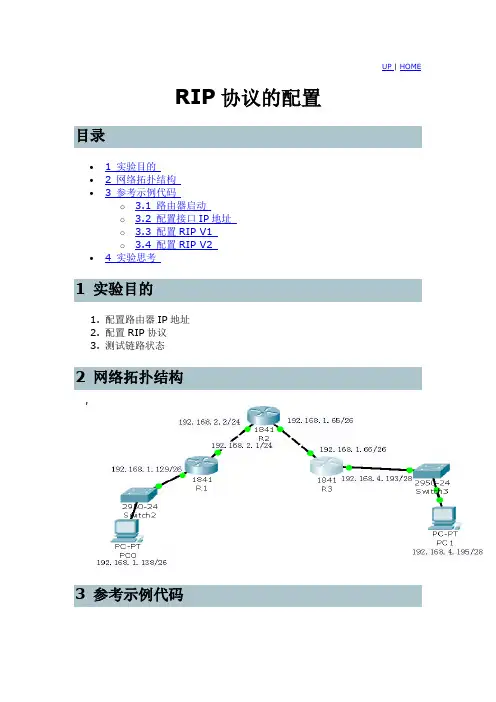

UP | HOMERIP协议的配置目录∙ 1 实验目的∙ 2 网络拓扑结构∙ 3 参考示例代码o 3.1 路由器启动o 3.2 配置接口IP地址o 3.3 配置RIP V1o 3.4 配置RIP V2∙ 4 实验思考1 实验目的1.配置路由器IP地址2.配置RIP协议3.测试链路状态2 网络拓扑结构3 参考示例代码3.1路由器启动路由器在第一次启动时，会询问是否需要进行配置，此处可以回到“no”是有路由器的默认配置。
--- System Configuration Dialog ---Continue with configuration dialog? [yes/no]: noPress RETURN to get started!begin example3.2配置接口IP地址为了验证RIP协议，需要为每个设备的接口配置IP地址。
此处给出路由器R2的配置代码，请同学们参照R2的配置过程配置R1和R3.Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z. Router(config)#int f0/0Router(config-if)#ip add 192.168.2.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#int f0/1Router(config-if)#ip add 192.168.1.65 255.255.255.192Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up Router(config-if)#end%SYS-5-CONFIG_I: Configured from console by consoleRouter#%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up3.3配置RIP V1在路由器上启用RIP V1，测试网络是否联通，请填写下表1。
