动态路由协议RIP、OSPF配置

网络路由协议配置实验报告实验目的1.把握RIP动态路由协议的配置和测试方式。

2.把握OSPF路由协议配置和测试方式。

实验原理动态路由协议动态路由是网络中的路由器之间彼此通信，传递路由信息，利用收到的路由信息更新路由器表的进程。

它能实时地适应网络结构的转变。

若是路由更新信息说明发生了网络转变，路由选择软件就会从头计算路由，并发出新的路由更新信息。

这些信息通过各个网络，引发各路由重视新启动其路由算法，并更新各自的路由表以动态地反映网络拓扑转变。

动态路由适用于网络规模大、网络拓扑复杂的网络。

固然，各类动态路由协议会不同程度地占用网络带宽和CPU资源。

依照是不是在一个自治域内部利用，动态路由协议分为内部网关协议（IGP）和外部网关协议（EGP）。

那个地址的自治域指一个具有统一治理机构、统一路由策略的网络。

自治域内部采纳的路由选择协议称为内部网关协议，经常使用的有RIP、OSPF；外部网关协议要紧用于多个自治域之间的路由选择，经常使用的是BGP和BGP-4。

RIP1RIP1是一种内部网关协议。

RIP1要紧用在利用同类技术与大小适度的网络。

因此通过速度转变不大的接线连接，RIP1比较适用于简单的校园网和区域网，但并非适用于复杂网络的情形。

RIP1特点：1.仅和相邻的路由器互换信息。

若是两个路由器之间的通信不通过另外一个路由器，那么这两个路由器是相邻的。

RIP1协议规定，不相邻的路由器之间不互换信息。

2.路由器互换的信息是当前本路由器所明白的全数信息。

即自己的路由表。

3.按固按时刻互换路由信息，如，每隔30秒，然后路由器依照收到的路由信息更新路由表。

4. RIP1消息通过广播地址进行发送，利用UDP 协议的520端口。

5. RIP1是一种有类路由协议，不支持不持续子网设计。

RIP1的气宇制度：距离确实是通往目的站点所需通过的链路数，取值为1~15，数值16表示无穷大。

RIP2RIP2由RIP1 而来，属于RIP1 协议的补充协议，具有RIP1协议的大体特性。

rip协议与ospf协议协议名称：RIP协议与OSPF协议协议概述：RIP（Routing Information Protocol）和OSPF（Open Shortest Path First）是两种常用的动态路由协议，用于在计算机网络中实现路由选择和数据包转发。

本协议旨在详细介绍RIP协议和OSPF协议的定义、特点、工作原理、应用场景以及优缺点。

一、RIP协议1. 定义：RIP协议是一种距离向量路由协议，用于在小型网络中实现动态路由选择。

它通过交换路由信息来确定最佳路径，并使用跳数（hop count）作为度量标准。

2. 特点：- RIP协议使用UDP协议进行路由信息的交换，使用端口号520。

- RIP协议支持最大15跳的路由，超过15跳的路由会被认为是不可达。

- RIP协议每30秒广播一次路由表，以更新网络中的路由信息。

- RIP协议使用跳数作为度量标准，即选择跳数最少的路径作为最佳路径。

3. 工作原理：- RIP协议通过路由器之间的RIP消息交换来更新路由表。

- 路由器会周期性地广播自己的路由表给相邻的路由器，同时接收相邻路由器发送的路由表。

- 路由器根据接收到的路由表更新自己的路由表，并选择最佳路径。

- 当网络拓扑发生变化时，路由器会重新计算路由表。

4. 应用场景：- RIP协议适用于小型网络环境，如家庭网络、办公室网络等。

- 由于RIP协议的简单性和易于配置，它在一些简单的网络中仍然广泛使用。

5. 优缺点：- 优点：RIP协议配置简单，适用于小型网络环境，具有较好的兼容性。

- 缺点：RIP协议的收敛速度较慢，对于大型网络环境不适用，且容易产生路由环路。

二、OSPF协议1. 定义：OSPF协议是一种链路状态路由协议，用于在大型网络中实现动态路由选择。

它通过交换链路状态信息来确定最佳路径，并使用带宽、延迟等作为度量标准。

2. 特点：- OSPF协议使用IP协议进行路由信息的交换，使用标准的IP协议号89。

1. 了解动态路由协议的基本原理和工作机制；2. 掌握RIP和OSPF两种动态路由协议的配置方法；3. 通过实验，提高网络配置和故障排查能力。

二、实验环境1. 路由器：2台Cisco 2960系列路由器；2. 计算机客户端：2台PC机；3. 网线：2根直通网线，2根交叉网线；4. 路由器配置软件：Tera Term或PuTTY。

三、实验拓扑实验拓扑图如下：```+------+ +------+ +------+| PC1 |---->| R1 |---->| R2 |---->| PC2 |+------+ +------+ +------+```四、实验步骤1. 配置PC1和PC2的IP地址、子网掩码和默认网关；2. 配置R1和R2的接口IP地址、子网掩码和默认网关；3. 配置R1和R2的RIP动态路由协议；4. 验证PC1和PC2之间的连通性；5. 配置OSPF动态路由协议，验证网络连通性；6. 修改R1或R2的配置，观察网络连通性变化，分析故障原因。

1. 配置PC1和PC2的IP地址、子网掩码和默认网关PC1的IP地址：192.168.1.1，子网掩码：255.255.255.0，默认网关：192.168.1.2PC2的IP地址：192.168.2.1，子网掩码：255.255.255.0，默认网关：192.168.2.22. 配置R1和R2的接口IP地址、子网掩码和默认网关R1的接口配置如下：R1(config)#interface FastEthernet0/0R1(config-if)#ip address 192.168.1.2 255.255.255.0R1(config-if)#no shutdownR1的接口配置如下：R2(config)#interface FastEthernet0/0R2(config-if)#ip address 192.168.2.2 255.255.255.0R2(config-if)#no shutdown3. 配置R1和R2的RIP动态路由协议R1的RIP配置如下：R1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#network 192.168.2.0R2的RIP配置如下：R2(config)#router ripR2(config-router)#network 192.168.1.0R2(config-router)#network 192.168.2.04. 验证PC1和PC2之间的连通性在PC1上ping PC2的IP地址，发现无法ping通。

动态路由-----OSPF协议原理与单区域实验配置⼀.OSPF协议的介绍1.OSPF的概述OSPF(Open Shortest Path First)是⼀个内部⽹关协议(Interior Gateway Protocol,简称IGP)。

与RIP相对，OSPF是链路状态路协议，⽽RIP是距离向量路由协议。

链路是路由器接⼝的另⼀种说法，因此OSPF也称为接⼝状态路由协议。

OSPF通过路由器之间通告⽹络接⼝的状态来建⽴链路状态数据库，⽣成最短路径树，每个OSPF路由器使⽤这些最短路径构造路由表。

⽹络，OSPFv3⽤在⽹络。

可⽤于⼤型⽹络。

OSPF路由器收集其所在⽹络区域上各路由器的连接状态信息，即链路状态信息（Link-State），⽣成链路状态数据库(Link-State Database)。

路由器掌握了该区域上所有路由器的链路状态信息，也就等于了解了整个⽹络的拓扑状况。

OSPF路由器利⽤“最短路径优先算法(Shortest Path First, SPF)”，独⽴地计算出到达任意⽬的地的路由。

在OSPF协议下的路由器⼯作流程：2.OSPF的区域简介外部AS:⼀般来讲是运⾏另⼀个路由选择协议的区域,⽐如RIP,EIGRP等。

⾻⼲区域:Area 0,所有区域都必须(⼀般情况下)通过⾻⼲区域进⾏区域间的路由。

标准区域:同上,即最普通的区域。

末梢区域:Stub Area,不接收外部AS（AS代表同⼀路由协议下的路由区域）的路由信息。

完全末梢区域:Totally Stub Area,不接收外部AS的路由信息,同时也不接收本AS中其他Area的。

⾮纯末梢区域:NSSA(Not-So-Stub-Area),允许接收外部AS中以类型7的LSA发送的路由信息,并且ABR将类型7的LSA转换成类型5的LSA 在本AS内进⾏发送...3.OSPF的五种路由器DR:指定路由器，⼀个区域中的主路由器，当其他路由发数据给它时，指定路由器负责通知所有路由器。

动态路由协议：RIP 与OSPF1. 动态路由特点：减少管理任务、增加网络带宽。

2. 动态路由协议概述：路由器之间用来交换信息的语言。

3. 度量值：带宽、跳数、负载、时延、可靠性、成本。

4. 收敛：使所有路由表都达到一致状态的过程动态路由分类：自治系统（AS ）内部网关协议（EIGRP 、RIP 、OSPF 、IGP ）外部网关协议（EGP ）按照路由执行的算法分类：距离矢量路由协议（RIP ）链路状态路由协议（OSPF ）两种结合（EIFRP ）RIP ：RIP 是距离矢量路由协议。

RIP 基本概念：定期更新（30秒）、邻居、广播更新、全路由表更新 RIP 最大跳数为15跳，16跳为不可达RIP 使用水平分割，防止路由环路：从一个接口学习到的路由信息，不再从这个接口发出去RIPv1：有类路由、RIPv2：无类路由OSPF ：OSPF 是链路状态路由协议。

Router ID 是OSPF 区域内唯一标识路由器的IP 地址。

Router ID 选取规则：先选取路由器lookback 接口上最高的IP 地址，如果没有lookback 接口，就选取物理接口上的最高IP 地址。

也可以使用Router-id 命令手动指定。

OSPF 有三张表：邻接关系表、链路状态数据库、路由表》》首先建立邻接关系，然后建立链路数据库，最后通过SPF 算法算出最短路径树，最终形成路由表 OSPF 的度量值为COST （代价）：COST=10^8/BW接口类型 代价（108/BW ）Fast Ethernet 1Ethernet 1056K 1785OSPF 和RIP 的比较：OSPF RIP v1 RIP v2链路状态路由协议 距离矢量路由协议没有跳数的限制 RIP 的15跳限制，超过15跳的路由被认为不可达支持可变长子网掩码 （VLSM ） 不支持可变长子网掩码（VLSM ） 支持可变长子网掩码（VLSM ）收敛速度快 收敛速度慢使用组播发送链路状态更新，在链路状态变化时使用触发更新，提高了带宽的利周期性广播整个路由表，在低速链路及广域网中应用将产生很大问题用率OSPF区域：为了适应大型的网络，OSPF在AS内划分多个区域，每个OSPF路由器只维护所在区域的完整链路状态信息。

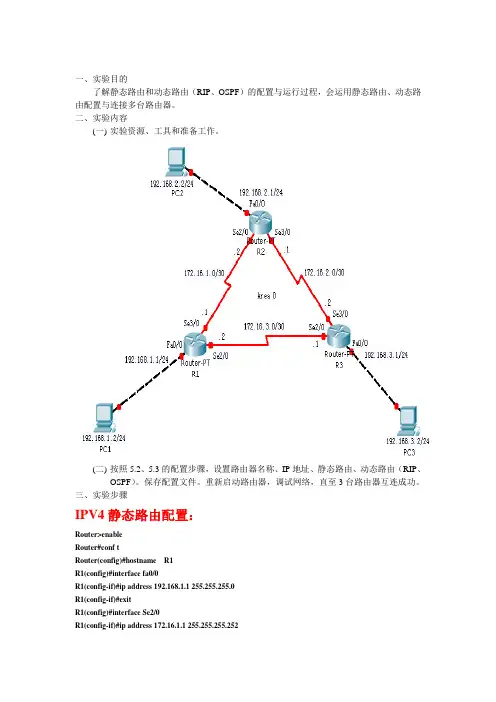

一、实验目的了解静态路由和动态路由（RIP、OSPF）的配置与运行过程，会运用静态路由、动态路由配置与连接多台路由器。

二、实验内容(一)实验资源、工具和准备工作。

(二)按照5.2、5.3的配置步骤，设置路由器名称、IP地址、静态路由、动态路由（RIP、OSPF）。

保存配置文件。

重新启动路由器，调试网络，直至3台路由器互连成功。

三、实验步骤IPV4静态路由配置：Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#exitR1(config)#interface Se2/0R1(config-if)#ip address 172.16.1.1 255.255.255.252R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#interface Se3/0R1(config-if)#ip address 172.16.3.2 255.255.255.252R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#ip route 192.168.2.0 255.255.255.0 172.16.1.2 R1(config)#ip route 192.168.3.0 255.255.255.0 172.16.3.1 R1(config)#exitR1#wrRouter>enableRouter#conf tRouter(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#exitR2(config)#interface Se2/0R2(config-if)#ip address 172.16.1.2 255.255.255.252R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#interface Se3/0R2(config-if)#ip address 172.16.2.1 255.255.255.252R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.1 R2(config)#ip route 192.168.3.0 255.255.255.0 172.16.2.2 R2(config)#exitR2#wrRouter>enableRouter#conf tRouter(config)#hostname R3R3(config)#interface fa0/0R3(config-if)#ip address 192.168.3.1 255.255.255.0R3(config-if)#exitR3(config)#interface Se2/0R3(config-if)#ip address 172.16.3.1 255.255.255.252R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#interface Se3/0R3(config-if)#ip address 172.16.2.2 255.255.255.252R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#ip route 192.168.1.0 255.255.255.0 172.16.3.2 R3(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.1 R3(config)#exitR3#wrIPV4动态RIP协议配置：Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#exitR1(config)#interface Se2/0R1(config-if)#ip address 172.16.1.1 255.255.255.252R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#interface Se3/0R1(config-if)#ip address 172.16.3.2 255.255.255.252R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#router ripR1(config-router)#network 192.168.1.0R1(config-router)#network 172.16.1.0R1(config-router)#network 172.16.3.0R1(config-router)#exitR1(config)#exitR1#wrRouter>enableRouter#conf tRouter(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#exitR2(config)#interface Se2/0R2(config-if)#ip address 172.16.1.2 255.255.255.252R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#interface Se3/0R2(config-if)#ip address 172.16.2.1 255.255.255.252R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#router ripR2(config-router)#network 192.168.2.0R2(config-router)#network 172.16.1.0R2(config-router)#network 172.16.2.0R2(config-router)#exitR2(config)#exitR2#wrRouter>enableRouter#conf tRouter(config)#hostname R3R3(config)#interface fa0/0R3(config-if)#ip address 192.168.3.1 255.255.255.0 R3(config-if)#exitR3(config)#interface Se2/0R3(config-if)#ip address 172.16.3.1 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#interface Se3/0R3(config-if)#ip address 172.16.2.2 255.255.255.252 R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#router ripR3(config-router)#network 192.168.3.0R3(config-router)#network 172.16.3.0R3(config-router)#network 172.16.2.0R3(config-router)#exitR3(config)#exitR3#wrIPV4动态ospf协议配置：Router>enableRouter#conf tRouter(config)#hostname R1R1(config)#interface fa0/0R1(config-if)#ip address 192.168.1.1 255.255.255.0 R1(config-if)#exitR1(config)#interface Se2/0R1(config-if)#ip address 172.16.1.1 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#interface Se3/0R1(config-if)#ip address 172.16.3.2 255.255.255.252 R1(config-if)#clock rate 64000R1(config-if)#exitR1(config)#router ospf 100R1(config-router)#router-id 192.168.1.0R1(config-router)#network 192.168.1.0 255.255.255.0 area 0 R1(config-router)#network 172.16.1.0 255.255.255.252 area 0 R1(config-router)#network 172.16.3.0 255.255.255.252 area 0 R1(config-router)#exitR1(config)#exitR1#wrRouter>enableRouter#conf tRouter(config)#hostname R2R2(config)#interface fa0/0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#exitR2(config)#interface Se2/0R2(config-if)#ip address 172.16.1.2 255.255.255.252R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#interface Se3/0R2(config-if)#ip address 172.16.2.1 255.255.255.252R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#router ospf 100R2(config-router)#router-id 192.168.2.0R2(config-router)#network 192.168.2.0 255.255.255.0 area 0 R2(config-router)#network 172.16.1.0 255.255.255.252 area 0 R2(config-router)#network 172.16.2.0 255.255.255.252 area 0 R2(config-router)#exitR2(config)#exitR2#wrRouter>enableRouter#conf tRouter(config)#hostname R3R3(config)#interface fa0/0R3(config-if)#ip address 192.168.3.1 255.255.255.0R3(config-if)#exitR3(config)#interface Se2/0R3(config-if)#ip address 172.16.3.1 255.255.255.252R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#interface Se3/0R3(config-if)#ip address 172.16.2.2 255.255.255.252R3(config-if)#clock rate 64000R3(config-if)#exitR3(config)#router ospf 100R3(config-router)#router-id 192.168.3.0R3(config-router)#network 192.168.3.0 255.255.255.0 area 0 R3(config-router)#network 172.16.2.0 255.255.255.252 area 0 R3(config-router)#network 172.16.3.0 255.255.255.252 area 0 R3(config-router)#exitR3(config)#exitR3#wr四、体会和总结。

交换机动态路由RIPOSPF实验报告一、引言动态路由协议是计算机网络中的重要组成部分，它负责实现网络之间的路由选择和转发功能。

RIPOSPF（Routing Information Protocol Open Shortest Path First）动态路由协议是一种基于开放最短路径优先算法的协议，用于在交换机网络中实现动态路由功能。

本实验旨在通过搭建网络拓扑，配置RIPOSPF协议并进行实际测试，验证其性能和可行性。

二、实验环境1.硬件环境：使用3台交换机，每台交换机具有4个端口，用于连接不同网络设备。

2.软件环境：搭建基于RIPOSPF协议的动态路由实验环境，使用Tcl脚本进行配置和控制。

三、实验步骤1.网络拓扑设计根据实验需求，设计一个适当的网络拓扑，包括多台交换机和端设备，使其形成一个较复杂的网络结构。

确保每台交换机都能与其他交换机进行通信。

2.配置RIPOSPF协议在每个交换机上配置RIPOSPF协议，包括路由器ID、网络连接、接口地址等。

确保配置的信息准确无误。

3.启动RIPOSPF协议使用Tcl脚本进行RIPOSPF协议的启动和控制，确保协议能够正常运行。

观察控制台输出，确保没有错误消息。

4.测试网络连通性在实验环境中添加一些端设备，通过ping命令测试不同网络设备之间的连通性。

观察ping结果，验证RIPOSPF协议是否能够正确选择路由。

5.模拟故障状况在实验过程中，模拟网络故障，例如断开某个网络连接或关闭某台交换机。

观察RIPOSPF协议的表现，验证其具备故障恢复和自适应能力。

6.性能评估通过实际测试和观察，评估RIPOSPF协议在实验环境中的性能。

可以统计路由更新时间、网络收敛时间等指标，分析协议的可靠性和实用性。

四、实验结果与分析在本次实验中，成功搭建了基于RIPOSPF协议的动态路由网络，实现了交换机之间的路由选择和通信功能。

经过测试，RIPOSPF协议表现出较好的性能和稳定性。

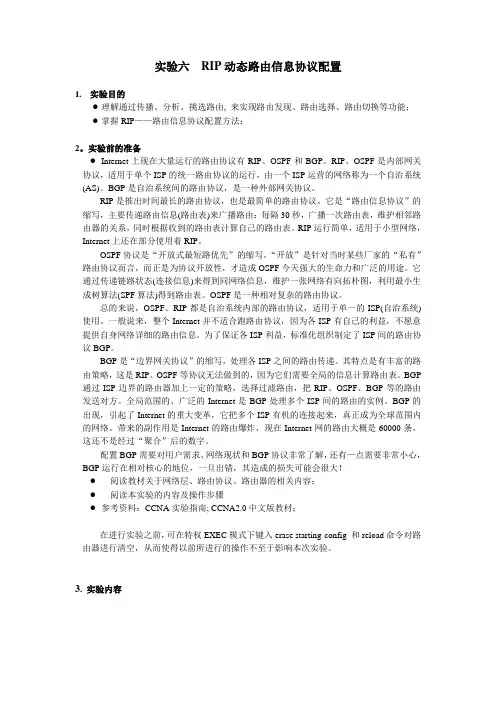

实验六RIP动态路由信息协议配置1.实验目的●理解通过传播、分析、挑选路由, 来实现路由发现、路由选择、路由切换等功能；●掌握RIP——路由信息协议配置方法；2。

实验前的准备●Internet上现在大量运行的路由协议有RIP、OSPF和BGP。

RIP、OSPF是内部网关协议，适用于单个ISP的统一路由协议的运行，由一个ISP运营的网络称为一个自治系统(AS)。

BGP是自治系统间的路由协议，是一种外部网关协议。

RIP是推出时间最长的路由协议，也是最简单的路由协议。

它是“路由信息协议”的缩写，主要传递路由信息(路由表)来广播路由：每隔30秒，广播一次路由表，维护相邻路由器的关系，同时根据收到的路由表计算自己的路由表。

RIP运行简单，适用于小型网络，Internet上还在部分使用着RIP。

OSPF协议是“开放式最短路优先”的缩写。

“开放”是针对当时某些厂家的“私有”路由协议而言，而正是为协议开放性，才造成OSPF今天强大的生命力和广泛的用途。

它通过传递链路状态(连接信息)来得到同网络信息，维护一张网络有向拓朴图，利用最小生成树算法(SPF算法)得到路由表。

OSPF是一种相对复杂的路由协议。

总的来说，OSPF、RIP都是自治系统内部的路由协议，适用于单一的ISP(自治系统)使用。

一般说来，整个Internet并不适合跑路由协议，因为各ISP有自己的利益，不愿意提供自身网络详细的路由信息。

为了保证各ISP利益，标准化组织制定了ISP间的路由协议BGP。

BGP是“边界网关协议”的缩写，处理各ISP之间的路由传递。

其特点是有丰富的路由策略，这是RIP、OSPF等协议无法做到的，因为它们需要全局的信息计算路由表。

BGP 通过ISP边界的路由器加上一定的策略，选择过滤路由，把RIP、OSPF、BGP等的路由发送对方。

全局范围的、广泛的Internet是BGP处理多个ISP间的路由的实例。

BGP的出现，引起了Internet的重大变革，它把多个ISP有机的连接起来，真正成为全球范围内的网络。

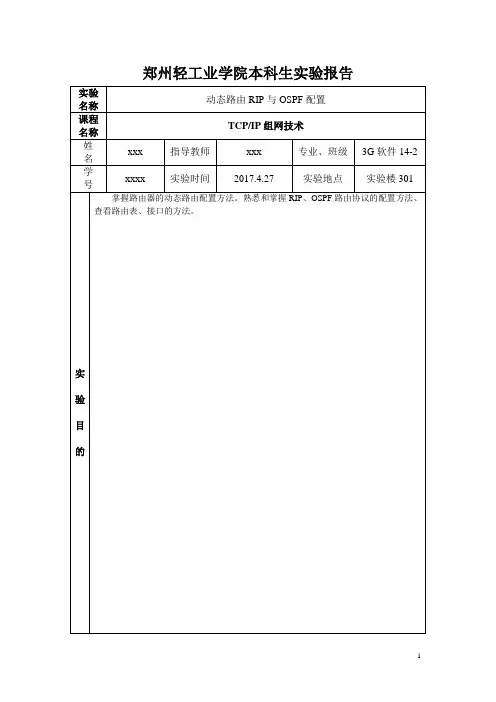

郑州轻工业学院本科生实验报告实验条件1、以图1中路由器的组网实例，或自行设计组网用例，构建网络配置连接图，标识出网段、接口IP地址。

进行RIP路由协议配置、测试连通性、观察路由表、观察接口。

进行OSPF路由协议配置、测试连通性、观察路由表、观察接口。

比较两种动态路由协议配置中的不同。

图1 实验组网示例2、使用思科模拟器构建网络拓扑图，标识出网段和IP地址。

然后进行RIP 路由协议配置、测试连通性、最后观察路由表和接口。

完成之后，进行OSPF路由协议配置、测试连通性，观察路由表和接口，比较这两种协议配置的不同。

实验内容与步骤实验方法：（RIP）1.启动思科路由器配置模拟器（Cisco Packet Tracer）；2.参考图1（与课本图11-17相近）选取网络设备，构建网络。

图1 实验组网示例3.依据IP配置规则配置网络IP地址；（可依据图中设置或自行设置IP地址，网络号计算有难度的可依据课本图11-17配置）示例：ip add 100.100.100.11 255.255.240.04.配置RIP路由协议，并测试网络连通性，查看路由表、接口等。

Router（config）#router rip；Router（config-router）#version 2 （配置RIPv2）Router（config-router）#network network（网络号）实验方法：（OSPF）1.参考图1选取网络设备，构建网络。

2.依据IP配置规则配置网络IP地址；（可依据图中设置或自行设置IP地址，网络号计算有难度的可依据课本图11-17配置）3.配置OSPF路由协议，并测试网络连通性；！启用OSPF协议：Router（config）#router OSPF process-number（路由进程编号，路由器内部起作用）；！指定与该路由器连接的子网：Router（config-router）#network network-address wildcard-mask area area-number；wildcard-mask通配符掩码子网掩码反码；实验内容：写出RIP路由协议配置过程，说明配置中的关键步骤、需要注意的问题。
