实验二：绘制控制系统的Bode图(学生用)

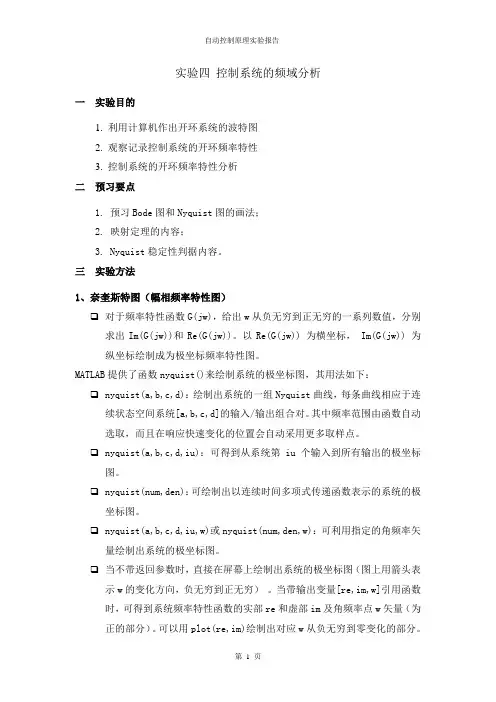

实验四控制系统的频域分析一实验目的1. 利用计算机作出开环系统的波特图2. 观察记录控制系统的开环频率特性3. 控制系统的开环频率特性分析二预习要点1.预习Bode图和Nyquist图的画法；2.映射定理的内容；3.Nyquist稳定性判据内容。

三实验方法1、奈奎斯特图（幅相频率特性图）❑对于频率特性函数G(jw)，给出w从负无穷到正无穷的一系列数值，分别求出Im(G(jw))和Re(G(jw))。

以Re(G(jw)) 为横坐标， Im(G(jw)) 为纵坐标绘制成为极坐标频率特性图。

MATLAB提供了函数nyquist()来绘制系统的极坐标图，其用法如下：❑nyquist(a,b,c,d)：绘制出系统的一组Nyquist曲线，每条曲线相应于连续状态空间系统[a,b,c,d]的输入/输出组合对。

其中频率范围由函数自动选取，而且在响应快速变化的位置会自动采用更多取样点。

❑nyquist(a,b,c,d,iu)：可得到从系统第iu个输入到所有输出的极坐标图。

❑nyquist(num,den)：可绘制出以连续时间多项式传递函数表示的系统的极坐标图。

❑nyquist(a,b,c,d,iu,w)或nyquist(num,den,w)：可利用指定的角频率矢量绘制出系统的极坐标图。

❑当不带返回参数时，直接在屏幕上绘制出系统的极坐标图（图上用箭头表示w的变化方向，负无穷到正无穷）。

当带输出变量[re,im,w]引用函数时，可得到系统频率特性函数的实部re和虚部im及角频率点w矢量（为正的部分）。

可以用plot(re,im)绘制出对应w从负无穷到零变化的部分。

2、对数频率特性图（波特图）对数频率特性图包括了对数幅频特性图和对数相频特性图。

横坐标为频率w ，采用对数分度，单位为弧度/秒；纵坐标均匀分度，分别为幅值函数20lgA(w)，以dB 表示；相角，以度表示。

MATLAB 提供了函数bode()来绘制系统的波特图，其用法如下：❑ bode(a,b,c,d,iu)：可得到从系统第iu 个输入到所有输出的波特图。

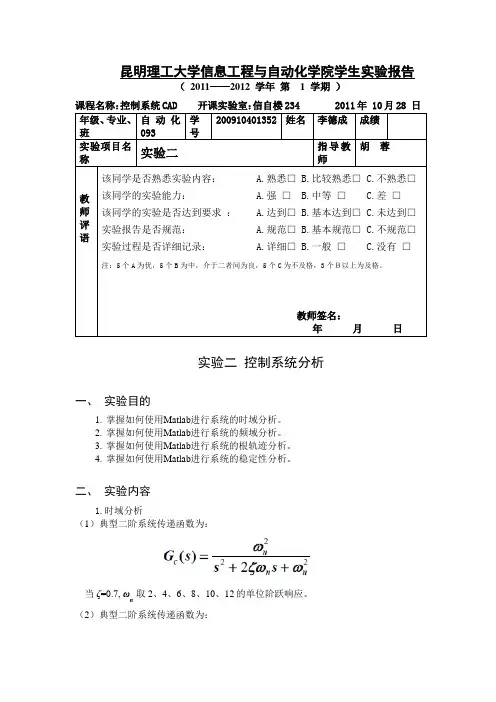

昆明理工大学信息工程与自动化学院学生实验报告（2011——2012 学年第 1 学期）课程名称：控制系统CAD 开课实验室：信自楼234 2011年 10月28 日年级、专业、班自动化093学号200910401352 姓名李德成成绩实验项目名称实验二指导教师胡蓉教师评语该同学是否熟悉实验内容： A.熟悉□ B.比较熟悉□ C.不熟悉□ 该同学的实验能力： A.强□ B.中等□ C.差□该同学的实验是否达到要求： A.达到□ B.基本达到□ C.未达到□ 实验报告是否规范： A.规范□ B.基本规范□ C.不规范□实验过程是否详细记录： A.详细□ B.一般□ C.没有□ 注：5个A为优，5个B为中，介于二者间为良，5个C为不及格，3个Ｂ以上为及格。

教师签名：年月日实验二控制系统分析一、实验目的1. 掌握如何使用Matlab进行系统的时域分析。

2. 掌握如何使用Matlab进行系统的频域分析。

3. 掌握如何使用Matlab进行系统的根轨迹分析。

4. 掌握如何使用Matlab进行系统的稳定性分析。

二、实验内容1.时域分析（1）典型二阶系统传递函数为：当ζ=0.7, ωn取2、4、6、8、10、12的单位阶跃响应。

（2）典型二阶系统传递函数为：当ω=6, ζ 取0.2、0.4、0.6、0.8、1.0、1.5、2.0的单位阶跃响应。

n2.频域分析（1）典型二阶系统传递函数为：当ζ=0.7, ω取2、4、6、8、10、12的伯德图。

n（2）典型二阶系统传递函数为：=6, ζ 取0.2、0.4、0.6、0.8、1.0、1.5、2.0的伯德图。

当ωn3.根轨迹分析设系统结构如图1所示。

（1）试绘制该系统的根轨迹；（2）请分别在系统左半平面和右半平面的根轨迹图上选择一点，判断在这两点系统闭环的稳定性。

4.稳定性分析（1）代数法稳定性判据：已知某单位负反馈系统的开环传递函数为：试对系统闭环判别其稳定性。

（2）Bode图法判断系统稳定性：已知某单位负反馈系统的开环传递函数为：试绘制系统的Bode图和Nyquist曲线，分别用两种方法判断闭环系统的稳定性，并求出系统的频域性能指标w，γ与时域性能指标σ%、s t。

幅频和相频特性为：
A( ) (1 T 2 2 )2 (2 T )2， ( ) tg 1
1 T 1 ，o ，称为转折频率或交换频率。 T
Monday, March 09, 2015
可以用这两段渐近线近似的表示惯性环节的对数幅频特性。
3
惯性环节的Bode图
10 渐近线 0 -10 -20 0° -45° -90° 1 20T
20dB / Dec
图中，红、绿线分别是低频、高频渐近线，蓝线是实际曲线。
T
( )
2.0
-63.4
3.0
-71.5
4.0
-76
5.0
-78.7
7.0
-81.9
10
-84.3
20
-87.1
50
-88.9
100
-89.4
1 1 当 0时， (0) 0;当 时， ( ) ;当 时， () 。 T T 4 2 由图不难看出相频特性曲线在半对数坐标系中对于(0, －45°) 点是斜对称的，这是对数相频特性的一个特点。
当时间常数T 变化时，对数幅频特性和对数相频特性的形状 都不变，仅仅是根据转折频率1/T 的大小整条曲线向左或向 右平移即可。而当增益改变时，相频特性不变，幅频特性上 下平移。
Monday, March 09, 2015 6
振荡环节的频率特性
K Kn 2 ⒋ 振荡环节的频率特性： G( s) 2 2 T s 2Ts 1 s 2 n s n 2

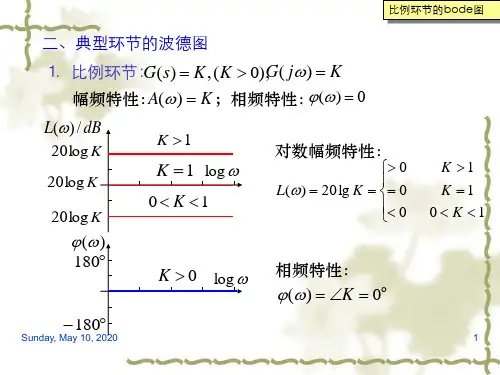

0 L( ) 20 lg K 0 0
K 1 K 1 0 K 1
( )
180
K 0
log

实验1 控制系统典型环节的模拟实验（一）实验目的：1．掌握控制系统中各典型环节的电路模拟及其参数的测定方法。

2．测量典型环节的阶跃响应曲线，了解参数变化对环节输出性能的影响。

实验原理：控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。

再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。

实验内容及步骤实验内容：观测比例、惯性和积分环节的阶跃响应曲线。

实验步骤：分别按比例，惯性和积分实验电路原理图连线，完成相关参数设置，运行。

①按各典型环节的模拟电路图将线接好(先接比例)。

(PID先不接)②将模拟电路输入端(U i)与阶跃信号的输出端Y相连接；模拟电路的输出端(Uo)接至示波器。

③按下按钮(或松开按钮)SP时，用示波器观测输出端的实际响应曲线Uo(t)，且将结果记下。

改变比例参数，重新观测结果。

④同理得积分和惯性环节的实际响应曲线，它们的理想曲线和实际响应曲线。

实验数据实验二控制系统典型环节的模拟实验（二）实验目的1．掌握控制系统中各典型环节的电路模拟及其参数的测定方法。

2．测量典型环节的阶跃响应曲线，了解参数变化对环节输出性能的影响。

实验仪器1．自动控制系统实验箱一台2．计算机一台实验原理控制系统模拟实验采用复合网络法来模拟各种典型环节，即利用运算放大器不同的输入网络和反馈网络模拟各种典型环节，然后按照给定系统的结构图将这些模拟环节连接起来，便得到了相应的模拟系统。

再将输入信号加到模拟系统的输入端，并利用计算机等测量仪器，测量系统的输出，便可得到系统的动态响应曲线及性能指标。

实验内容及步骤内容：观测PI，PD和PID环节的阶跃响应曲线。

步骤：分别按PI，PD和PID实验电路原理图连线，完成相关参数设置，运行①按各典型环节的模拟电路图将线接好。
