水性聚氨酯树脂

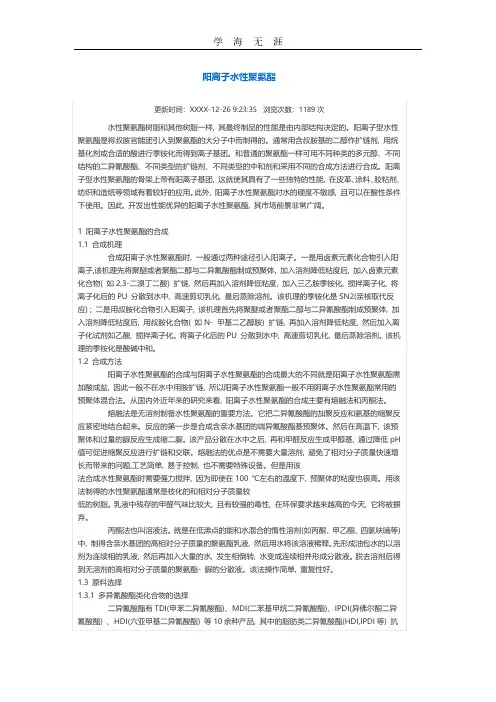

阳离子水性聚氨酯更新时间：XXXX-12-26 9:23:35 浏览次数：1189次水性聚氨酯树脂和其他树脂一样, 其最终制品的性能是由内部结构决定的。

阳离子型水性聚氨酯是将叔胺官能团引入到聚氨酯的大分子中而制得的。

通常用含叔胺基的二醇作扩链剂, 用烷基化剂或合适的酸进行季铵化而得到离子基团。

和普通的聚氨酯一样可用不同种类的多元醇、不同结构的二异氰酸酯、不同类型的扩链剂、不同类型的中和剂和采用不同的合成方法进行合成。

阳离子型水性聚氨酯的骨架上带有阳离子基团, 这就使其具有了一些独特的性能, 在皮革、涂料、胶粘剂、纺织和造纸等领域有着较好的应用。

此外, 阳离子水性聚氨酯对水的硬度不敏感, 且可以在酸性条件下使用。

因此, 开发出性能优异的阳离子水性聚氨酯, 其市场前景非常广阔。

1 阳离子水性聚氨酯的合成1.1 合成机理合成阳离子水性聚氨酯时, 一般通过两种途径引入阳离子。

一是用卤素元素化合物引入阳离子,该机理先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 加入卤素元素化合物( 如2,3-二溴丁二酸) 扩链, 然后再加入溶剂降低粘度, 加入三乙胺季铵化, 搅拌离子化, 将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。

该机理的季铵化是SN2(亲核取代反应) ; 二是用叔胺化合物引入阳离子, 该机理首先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 用叔胺化合物( 如N- 甲基二乙醇胺) 扩链, 再加入溶剂降低粘度, 然后加入离子化试剂如乙酸, 搅拌离子化。

将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。

该机理的季铵化是酸碱中和。

1.2 合成方法阳离子水性聚氨酯的合成与阴离子水性聚氨酯的合成最大的不同就是阳离子水性聚氨酯需加酸成盐, 因此一般不在水中用胺扩链, 所以阳离子水性聚氨酯一般不用阴离子水性聚氨酯常用的预聚体混合法。

从国内外近年来的研究来看, 阳离子水性聚氨酯的合成主要有熔融法和丙酮法。

水性聚氨酯引言为了减少涂料对环境的污染和对消费者健康的损害, 许多国家对溶剂型涂料的限制越来越严格, 从而使涂料由溶剂型向水基型的转变成为必然。

早在2005 年我国就已开始控制新的溶剂型涂料生产企业的审批, 到2008 年将对溶剂型涂料的生产和销售实行控制。

低污染涂料的发展方向有水性化、高固体分化和粉末化三种。

与其他两种涂料相比, 水性涂料因为具有来源方便、易于净化、成本低、黏度低、良好的涂布适应性、无毒性、无刺激及不燃性等特点, 已成为环境友好型涂料的主要发展方向。

一、水性聚氨酯涂料的性能聚氨酯( PU) 涂料是涂料业中增长速度最快的品种之一。

水性聚氨酯( WPU) 涂料是以水性聚氨酯树脂为基础, 以水为分散介质配制的涂料, 除具有水性涂料的特点以外, 它还有以下突出的优点:1)涂膜对塑料、木材、金属及混凝土等表面的附着力好, 抗磨性、耐冲击性好。

脂肪族聚氨酯水性涂料的户外耐久性好, 综合性能接近溶剂型聚氨酯涂料2) 和其他乳胶涂料相比, 其低温成膜性好, 不需要成膜助剂, 也不需要外加增塑剂、乳化剂或分散剂。

3) 容易通过交联反应进行改性, 可提高耐溶剂性和抗化学性, 改进耐水性, 对颜料( 包括金属颜料) 有良好的适应性, 也可提供高光泽涂膜。

所含羟基可以适用一些交联剂和固化剂, 可进一步改进涂膜性能。

4) PU 分子具有可裁剪性, 结合新的合成和交联技术可有效控制涂料的组成和结构, 为改进其性能提供了更多的途径。

WPU 诸多的优点, 使其成为目前发展最快的涂料品种之一。

2 水性聚氨酯涂料的研究进展WPU 分为单组分和双组分。

单组分WPU 涂料聚合物的对分子质量较大, 成膜过程中一般不发生交联反应, 具有施工方便的优点; 双组分WPU涂料由含羟基的水性树脂和含异氰酸酯基的固化剂组成, 施工前将两者混合, 成膜过程中发生交联反应, 涂膜性能好。

由于在水性聚氨酯分子中引入了亲水基团, 所以耐水性、耐溶剂性和耐候性等较差是WPU 涂料存在的主要问题, 为此, 近几年来国内外学者对WPU 的改性进行了大量研究, 并取得了很大进展。

水性聚氨酯胶粘剂国内研究进展水性聚氨酯胶粘剂是一种环保型、无毒、无味、无挥发有机物的新型胶粘剂，随着人们对环境保护意识的不断提高和对产品质量要求的不断提升，水性聚氨酯胶粘剂得到了广泛的应用。

本文将对水性聚氨酯胶粘剂国内研究进展进行分析与总结，以期能够更好地推动该领域的发展。

一、水性聚氨酯胶粘剂的概述水性聚氨酯胶粘剂是以聚氨酯为主要基料，与水为溶剂，再加入一定的添加剂制成的一种新型环保型粘接材料。

与传统的有机溶剂型聚氨酯胶粘剂相比，水性聚氨酯胶粘剂具有不易燃、成本低、环保性好等优点，已广泛应用于汽车、家具、包装、建筑等领域。

二、水性聚氨酯胶粘剂的国内研究现状1. 水性聚氨酯胶粘剂的材料研究在水性聚氨酯胶粘剂的研究中，材料的选择是一个至关重要的环节。

国内研究者通过优化聚氨酯树脂的种类和结构，改进交联剂的配方，提高了水性聚氨酯胶粘剂的性能，使其具有更好的粘接性和机械性能。

2. 水性聚氨酯胶粘剂的生产工艺研究水性聚氨酯胶粘剂的生产工艺对产品质量具有重要影响。

国内研究者通过改良反应条件和生产工艺，优化了水性聚氨酯胶粘剂的生产工艺，提高了产品的稳定性和性能。

4. 水性聚氨酯胶粘剂的应用研究水性聚氨酯胶粘剂的应用研究是国内研究的一个重要方向。

国内研究者通过开发新的应用领域和优化应用工艺，推动了水性聚氨酯胶粘剂在汽车、家具、包装、建筑等领域的应用。

三、水性聚氨酯胶粘剂国内研究的发展趋势1. 环保性更高随着环保意识的提高，水性聚氨酯胶粘剂的研究将更加注重其环保性能，包括减少挥发有机物（VOC）排放、降低对环境的影响等方面。

2. 功能性更好水性聚氨酯胶粘剂的功能性将成为其研究的重点方向，包括提高粘接强度、耐高温性能、耐候性能等方面，以满足不同领域的需求。

3. 多样化应用水性聚氨酯胶粘剂将会在国内更多的领域得到应用，包括电子、航空航天、轨道交通等高新技术领域。

4. 自主创新能力水性聚氨酯胶粘剂国内研究将更加注重自主创新，提高自主研发能力，加强自主品牌建设，推动中国水性聚氨酯胶粘剂产业的发展。

水性聚氨酯涂料的配方
引言
水性聚氨酯涂料具有环保、耐候性好、施工方便等优点，因此在建筑、汽车、家具等领域得到广泛应用。

本文将介绍一种常见的水性聚氨酯涂料的配方，以供参考。

配方材料
以下是制作水性聚氨酯涂料所需的主要材料：
1. 聚氨酯树脂：负责提供涂料的强度和耐候性，可根据需要选择不同牌号和型号的聚氨酯树脂。

2. 溶剂：用于调节涂料的粘度和干燥速度，常见的溶剂有水、醇类和酮类。

3. 交联剂：用于促进聚氨酯树脂的固化和硬化，提高涂料的耐磨性和耐化学品性能。

4. 填料：可根据需要添加适量的填料，如硅酸盐和纳米颗粒，用于改善涂料的性能和增加涂层的厚度。

5. 助剂：用于改善涂料的流动性、抗沉降性和分散性，例如分散剂、稳定剂等。

配方步骤
以下是制作水性聚氨酯涂料的一般步骤：
1. 根据配方比例将聚氨酯树脂和溶剂混合，并充分搅拌均匀，直至溶解。

2. 将交联剂逐步加入混合物中，并搅拌均匀，以促进固化和硬化反应。

3. 根据需要，逐步加入填料，并边加入边搅拌均匀，确保填料均匀分散在涂料中。

4. 最后，添加助剂以改善涂料的流动性和稳定性，充分搅拌均匀。

总结
水性聚氨酯涂料的配方包括聚氨酯树脂、溶剂、交联剂、填料和助剂。

通过合理调配这些材料，并按照一定步骤混合搅拌，可以
制备出具有优异性能的水性聚氨酯涂料。

具体的配方比例和工艺参数应根据具体的应用场景和要求来确定。

随着各国环保法规的确立和环保意识的增强，传统的溶剂型涂料中的挥发性有机化合物（VOC）的排放越来越受到限制。

因此，开发低污染环保型的水性涂料、粉末涂料、高固含量涂料和光固化涂料已成为开发的主要方向。

水性聚氨酯（PU）涂料具有良好的物理机械性能和优良的耐寒性。

但是，由于单一PU乳液存在自增稠性差，固含量低，乳胶膜的耐水性差，光泽性较差，机械强度不及丙烯酸树脂，且成本较高等缺陷，其应用受到一定的限制。

而聚丙烯酸酯（PA）乳液具有较好的耐水性、物理机械性能和耐候性能，故PU和PA在性能上具有互补性。

所以将聚氨酯乳液与聚丙烯酸酯乳液复合制备水性聚氨酯一聚丙烯酸酯（PUA）复合乳液，兼有聚氨酯乳液和聚丙烯酸酯乳液的优良特性，成本较低，具有较好的应用前景。

利用有机硅和有机氟对水性聚氨酯进行改性，将各自优点融合起来，突出了环保和高效的特点，获得了更优的特性，因而得到人们的广泛关注与快速发展。

有机硅材料具有耐高低温、耐老化、耐臭氧、电绝缘耐燃、无毒、无腐蚀和生理惰性等优异性能，因而是聚氨酯改性产品的理想材料。

另外，由于氟原子半径小，电负性强、碳氟键键能高，因此赋予了氟涂料极好的利紫外线和核辐射性、柔韧性，优良耐磨性，低表面能，高抗张强度，高电阻率和高耐候性，含氟的聚氨酯树脂涂料就是一种可常温固化的具优异性能的涂料品种。

1.2 水性聚氨酯概述聚氨酯是聚氨基甲酸酯的简称。

凡是在高分子主链上含有许多重复的-NHCOO-基团的高分子化合物通称为聚氨基甲酸酯（Ployurethnae，简称PU）。

通常所说的聚氨酯系由二元或多元有机异氰酸酯与二元或多元醇化合物（聚醚多元醇或聚酯多元醇）相互反应而得的，其大分子主链是由玻璃化温度低于室温的柔性链段和玻璃化温度高于室温的刚性链段嵌段而成的依据聚氨酯材料的本身结构，可以分为体形与线形，一般由于所用原料官能团数目的不同，可以合成体形或线形结构的高分子，如当有机异氰酸酯和多元醇化合物均为二官能团时，即可得到线形结构得高聚物，若其中之一种或两种，部分或全部具有三个及三个以上官能团时则得到体形结构的聚合物，由于聚合物的结构不同，性能也不一样，利用这些性质，聚氨酯类聚合物可以用在橡胶、塑料、纤维、涂料、猫合剂、皮革、染整纺织等方面[1]。

水性聚氨酯树脂和其他树脂一样, 其最终制品的性能是由内部结构决定的。

阳离子型水性聚氨酯是将叔胺官能团引入到聚氨酯的大分子中而制得的。

通常用含叔胺基的二醇作扩链剂, 用烷基化剂或合适的酸进行季铵化而得到离子基团。

和普通的聚氨酯一样可用不同种类的多元醇、不同结构的二异氰酸酯、不同类型的扩链剂、不同类型的中和剂和采用不同的合成方法进行合成。

阳离子型水性聚氨酯的骨架上带有阳离子基团, 这就使其具有了一些独特的性能, 在皮革、涂料、胶粘剂、纺织和造纸等领域有着较好的应用。

此外, 阳离子水性聚氨酯对水的硬度不敏感, 且可以在酸性条件下使用。

因此, 开发出性能优异的阳离子水性聚氨酯, 其市场前景非常广阔。

1 阳离子水性聚氨酯的合成 1.1 合成机理合成阳离子水性聚氨酯时, 一般通过两种途径引入阳离子。

一是用卤素元素化合物引入阳离子,该机理先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 加入卤素元素化合物( 如2,3-二溴丁二酸) 扩链, 然后再加入溶剂降低粘度, 加入三乙胺季铵化, 搅拌离子化, 将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。

该机理的季铵化是SN2(亲核取代反应) 二是用叔胺化合物引入阳离子, 该机理首先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 用叔胺化合物( 如N- 甲基二乙醇胺) 扩链, 再加入溶剂降低粘度, 然后加入离子化试剂如乙酸, 搅拌离子化。

将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。

该机理的季铵化是酸碱中和。

1.2 合成方法阳离子水性聚氨酯的合成与阴离子水性聚氨酯的合成最大的不同就是阳离子水性聚氨酯需加酸成盐, 因此一般不在水中用胺扩链, 所以阳离子水性聚氨酯一般不用阴离子水性聚氨酯常用的预聚体混合法。

从国内外近年来的研究来看, 阳离子水性聚氨酯的合成主要有熔融法和丙酮法。

熔融法是无溶剂制备水性聚氨酯的重要方法。

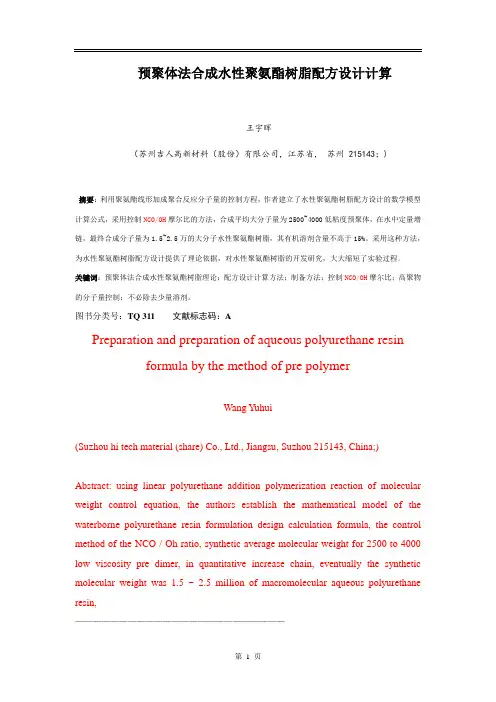

预聚体法合成水性聚氨酯树脂配方设计计算王宇晖（苏州吉人高新材料（股份）有限公司，江苏省，苏州 215143；)摘要：利用聚氨酯线形加成聚合反应分子量的控制方程，作者建立了水性聚氨酯树脂配方设计的数学模型计算公式，采用控制NCO/OH摩尔比的方法，合成平均大分子量为2500~4000低粘度预聚体，在水中定量增链，最终合成分子量为1.5~2.5万的大分子水性聚氨酯树脂，其有机溶剂含量不高于15%。

采用这种方法，为水性聚氨酯树脂配方设计提供了理论依据，对水性聚氨酯树脂的开发研究，大大缩短了实验过程。

关键词：预聚体法合成水性聚氨酯树脂理论；配方设计计算方法；制备方法；控制NCO/OH摩尔比；高聚物的分子量控制；不必除去少量溶剂。

图书分类号：TQ 311文献标志码：APreparation and preparation of aqueous polyurethane resinformula by the method of pre polymerWang Yuhui(Suzhou hi tech material (share) Co., Ltd., Jiangsu, Suzhou 215143, China;)Abstract: using linear polyurethane addition polymerization reaction of molecular weight control equation, the authors establish the mathematical model of the waterborne polyurethane resin formulation design calculation formula, the control method of the NCO / Oh ratio, synthetic average molecular weight for 2500 to 4000 low viscosity pre dimer, in quantitative increase chain, eventually the synthetic molecular weight was 1.5 ~ 2.5 million of macromolecular aqueous polyurethane resin,————————————————————————收稿日期：2016-02-24。

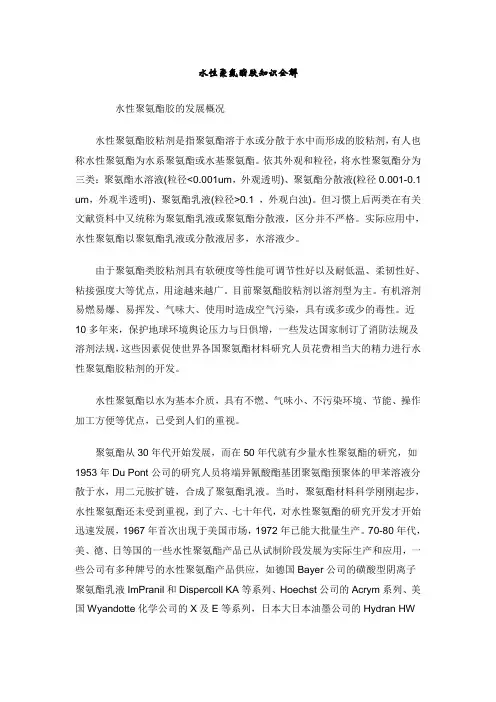

水性聚氨酯胶知识全解水性聚氨酯胶的发展概况水性聚氨酯胶粘剂是指聚氨酯溶于水或分散于水中而形成的胶粘剂，有人也称水性聚氨酯为水系聚氨酯或水基聚氨酯。

依其外观和粒径，将水性聚氨酯分为三类：聚氨酯水溶液(粒径<0.001um，外观透明)、聚氨酯分散液(粒径0.001-0.1 um，外观半透明)、聚氨酯乳液(粒径>0.1 ，外观白浊)。

但习惯上后两类在有关文献资料中又统称为聚氨酯乳液或聚氨酯分散液，区分并不严格。

实际应用中，水性聚氨酯以聚氨酯乳液或分散液居多，水溶液少。

由于聚氨酯类胶粘剂具有软硬度等性能可调节性好以及耐低温、柔韧性好、粘接强度大等优点，用途越来越广。

目前聚氨酯胶粘剂以溶剂型为主。

有机溶剂易燃易爆、易挥发、气味大、使用时造成空气污染，具有或多或少的毒性。

近10多年来，保护地球环境舆论压力与日俱增，一些发达国家制订了消防法规及溶剂法规，这些因素促使世界各国聚氨酯材料研究人员花费相当大的精力进行水性聚氨酯胶粘剂的开发。

水性聚氨酯以水为基本介质，具有不燃、气味小、不污染环境、节能、操作加工方便等优点，已受到人们的重视。

聚氨酯从30年代开始发展，而在50年代就有少量水性聚氨酯的研究，如1953年Du Pont公司的研究人员将端异氰酸酯基团聚氨酯预聚体的甲苯溶液分散于水，用二元胺扩链，合成了聚氨酯乳液。

当时，聚氨酯材料科学刚刚起步，水性聚氨酯还未受到重视，到了六、七十年代，对水性聚氨酯的研究开发才开始迅速发展，1967年首次出现于美国市场，1972年已能大批量生产。

70-80年代，美、德、日等国的一些水性聚氨酯产品已从试制阶段发展为实际生产和应用，一些公司有多种牌号的水性聚氨酯产品供应，如德国Bayer公司的磺酸型阴离子聚氨酯乳液ImPranil和Dispercoll KA等系列、Hoechst公司的Acrym系列、美国Wyandotte化学公司的X及E等系列，日本大日本油墨公司的Hydran HW及AP系列、日本公司的聚氨酯乳液CVC36及水性乙烯基聚氨酯胶粘剂CU系列、日本光洋产业公司的水性乙烯基聚氨酯胶粘剂KR系列等等。

水性木器漆配方揭密水性木器漆是一种环保型的涂料，由水性聚氨酯树脂、颜料、填料、助剂以及添加剂组成。

相比传统的溶剂型木器漆，水性木器漆具有无毒、无异味、易干燥等特点，更加符合现代人的环保要求。

下面将为大家揭秘水性木器漆的配方。

首先，水性木器漆的主要成分是水性聚氨酯树脂。

水性聚氨酯树脂是一种高分子化合物，具有优异的附着力和耐磨性。

它可以形成一层坚硬、耐久的涂层，保护木材表面免受外界环境的侵害。

其次，水性木器漆中的颜料起到了着色和覆盖木材表面的作用。

颜料的种类有很多，可以根据实际需求选择不同的颜色。

常见的颜料包括颜料颜料、无机颜料和有机颜料等。

选择合适的颜料可以使木材表面呈现出丰富多样的色彩。

填料是水性木器漆中的重要组成部分之一，它可以增加涂层的厚度和光泽度。

填料一般由细微粒子的无机物质构成，如氧化钛、硅酸盐等。

填料的添加有助于提高涂层的遮盖力和耐磨性，使漆膜更加坚实耐用。

助剂是水性木器漆中用来改善涂刷性能和涂膜性能的剂型。

助剂的种类繁多，根据需要选择添加。

常见的助剂有消泡剂、增稠剂、干燥剂等。

消泡剂可以防止涂刷过程中产生的气泡，增稠剂可以调节漆膜的流变性，干燥剂可以加速涂料的干燥速度。

最后，水性木器漆中还需要添加一些辅助剂。

辅助剂的种类很多，如防腐剂、紫外线吸收剂、抗氧化剂等。

这些辅助剂能够提高涂料的抗紫外线能力、阻隔腐蚀、延长涂层使用寿命。

综上所述，水性木器漆的配方是由水性聚氨酯树脂、颜料、填料、助剂以及添加剂组成。

其配方的具体比例和种类可以根据实际需求进行调整和选择，以充分发挥水性木器漆的环保性能和装饰效果。

使用水性木器漆不仅能够保护木材，延长其使用寿命，还能够为居室增添一份自然与舒适的气息。

1、改性三聚体交联剂产品可由TDI 、IPDI 、MD I 和XDI 等异氰酸酯制造。

其芳香族NCO 反应温度在(120—150) ℃，脂肪族NCO 反应温度在(150—200) ℃。

它的最大优点是无黄变, 水白透明, 较适用于羧酸型等水性聚氨酯的常温交联剂。

为增强综合性能, 需采用两个NCO 基团活性不同的二异氰酸酯,并要将反应中产生的端NCO 用多元醇- 羧酸反应掉, 以利于胺中和及产物的水溶性。

由于其熔点高,反应需分阶段在有机溶剂中进行, 有机膦催化剂及120 ℃以上温度, 异氰酸酯可发生自缩聚反应,生成三聚体化合物。

其催化剂中戊杂环膦化氢是最有效的, 反应温度低, 收率可达90 % , 再用三聚催化法促进反应完全, 并对残基进行封闭。

产品配方：NCO ：多元醇羧酸( 物质的量比) 为6：1：1.43。

工艺步骤: 多元醇- 羧酸溶液制备, 按配方将新戊二醇、苯偏三甲酸酐、DMPA 、二甲苯、甲苯加入反应釜搅拌,升温至80 ℃, 完成溶解后, 升温至148 ℃回流脱水至透明后, 过滤出料备用。

亚胺预聚体的制备: 按配方将二甲苯、甲苯加入反应釜, 升温至148 ℃回流脱水后, 加入10 % 磷酸( 甲苯) 液降温至120 ℃, 通入氮气, 将TD I 、IPDI 加入单体滴加釜, 在2 . 5h 内完成滴加后, 升温至130 ℃反应1h , 将10 % 戊杂环膦化氢液加入滴加釜, 开始缓慢滴加, 不断观察物料反应情况, 防止爆聚, 滴完在130℃反应2h 、140 ℃1h 、145 ℃30min , 降温至70 ℃, 将多元醇- 羧酸液加入滴加釜开始滴加,滴完在70 ℃反应(2—3) h , 检测NCO 转化率达96 % , 加入10 % 醋酸锂液, 此时有两种工艺: 一是降温至25 ℃, 静置7d ; 二是升温至(80—90) ℃反应(2—3) h , 测游离TD I 在0.3% 以下, 加入10 % 对甲苯磺酸甲酯液、10 % 二甲基吡唑液升温至85 ℃反应20min , 抽真空脱出2/3量的有机溶剂, 再加入亲水溶剂调节固含量为50 % , 降温至50 ℃加入50 % 三乙胺水溶液、N-甲苯二乙醇胺调节p H 值至8.5 , 升温到60 ℃反应至透明, 降温到40 ℃出料。

PUD⽔性聚氨酯材料简介PUD⽔性聚氨酯材料简介⽔性聚氨酯胶粘剂是指聚氨酯溶于⽔或分散于⽔中⽽形成的胶粘剂，有⼈也称⽔性聚氨酯为⽔系聚氨酯或⽔基聚氨酯。

依其外观和粒径，将⽔性聚氨酯分为三类：聚氨酯⽔溶液(粒径<0.001um，外观透明)、聚氨酯分散液(粒径0.001-0.1 um，外观半透明)、聚氨酯乳液(粒径>0.1 ，外观⽩浊)。

但习惯上后两类在有关⽂献资料中⼜统称为聚氨酯乳液或聚氨酯分散液，区分并不严格。

⽔性聚氨酯以⽔为基本介质，具有不燃、⽓味⼩、不污染环境、节能、操作加⼯⽅便等优点，已受到⼈们的重视。

实际应⽤中，⽔性聚氨酯以聚氨酯乳液或分散液居多，⽔溶液少。

由于聚氨酯类胶粘剂具有软硬度等性能可调节性好以及耐低温、柔韧性好、粘接强度⼤等优点，⽤途越来越⼴。

⽬前聚氨酯胶粘剂以溶剂型为主。

有机溶剂易燃易爆、易挥发、⽓味⼤、使⽤时造成空⽓污染，具有或多或少的毒性。

近10多年来，保护地球环境舆论压⼒与⽇俱增，⼀些发达国家制订了消防法规及溶剂法规，这些因素促使世界各国聚氨酯材料研究⼈员花费相当⼤的精⼒进⾏⽔性聚氨酯胶粘剂的开发。

聚氨酯从30年代开始发展，⽽在50年代就有少量⽔性聚氨酯的研究，如1953年Du Pont公司的研究⼈员将端异氰酸酯基团聚氨酯预聚体的甲苯溶液分散于⽔，⽤⼆元胺扩链，合成了聚氨酯乳液。

当时，聚氨酯材料科学刚刚起步，⽔性聚氨酯还未受到重视，到了六、七⼗年代，对⽔性聚氨酯的研究开发才开始迅速发展，1967年⾸次出现于美国市场，1972年已能⼤批量⽣产。

70-80年代，美、德、⽇等国的⼀些⽔性聚氨酯产品已从试制阶段发展为实际⽣产和应⽤。

⽔性聚氨酯胶粘剂的性能特点与溶剂型聚氨酯胶粘剂相⽐，⽔性聚氨酯胶粘剂除了上述的⽆溶剂臭味、⽆污染等优点外，还具有下述特点。

(1)⼤多数⽔性聚氨酯胶粘剂中不含NCO基团，因⽽主要是靠分⼦内极性基团产⽣内聚⼒和粘附⼒进⾏固化。

⽽溶剂型或⽆溶剂单组分及双组分聚氨酯胶粘剂可充分利⽤NCO的反应、在粘接固化过程中增强粘接性能。
