自由基共聚合反应.PPT

环 保 型 洗 擦 3海
1、 自由基聚合微观动力学
研究聚合初期（通常转化率在5％～10％以下）聚合速率与 引发剂浓度、单体浓度、温度等参数间的定量关系。 聚合速率：指单位时间内消耗单体量或生成聚合物量。常 以单体消耗速率（-d[M]/dt）或聚合物的生成 速率（d[P]/dt）表示，以前者的应用为多。 说明：由于组成自由基聚合的三步主要基元反应：链引发、 链增长和链终止对总聚合速率均有所贡献；链转移反应一 般不影响聚合速率。 所以聚合反应方程的建立过程为：首先从自由基聚合反 应的三个基元反应的动力学方程推导出发，再依据等活性、 长链和稳态三个基本假设推导出总的速率方程。
据不同聚合阶段两者变化大小，可将聚合反应分成下列三类：
(1) 转化率-时间曲线呈S形（见图3） 聚合总速率的变化规律为：初期慢，中期加速，后 期又转慢；由于单体浓度降低引起正常聚合速率降低的 程度不及凝胶效应导致的加速程度，故总的反应速率仍 表现出自动加速效应。这类反应通常采用低活性引发剂。
17
(2) 匀速聚合
自由基聚合反应速率的推导 链引发速率方程
kd
链引发反应包括以下两步：
（1）引发剂分解成初级自由基：
I 2R.
（1）
（2）初级自由基同单体加成形成单体自由基：
R. ＋ M k1 RM.
（2）
由于引发剂分解为吸热反应，活化能高；生成单体 自由基的反应为放热反应，活化能低，单体自由基的生 成速率远大于引发剂分解速率，因此，引发速率一般仅 决定于初级自由基的生成速率，而与单体浓度无关。

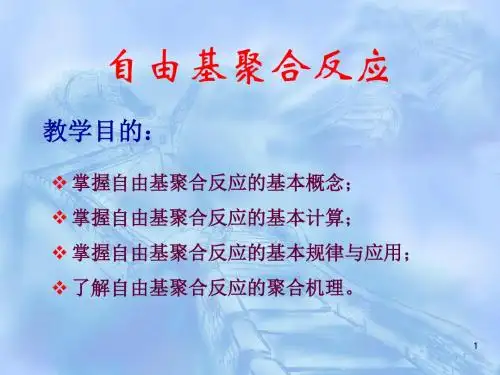

单元二
自由基聚合
1
单元2
自由基聚合反应
一 自由基均聚合
主要内容
二 自由基共聚合 三 引发剂 阻、缓聚剂

聚合总速率的变化规律为：初期慢，中期加速，后期又转 慢；由于单体浓度降低引起正常聚合速率降低的程度不及凝胶 效应导致的加速程度，故总的反应速率仍表现出自动加速效应。 这类反应通常采用低活性引发剂。
高分子化学
3.5 影响自由基聚合反应的因素
2、匀速聚合 当引发剂的半衰期适当时，正常聚合速率的衰减与凝胶效应的 自动加速部分可互补，从而可做到匀速反应。 3、前快后慢的聚合反应 当采用引发剂活性很高时，聚合 初期引发剂大量分解，使正常聚 合速率很大，聚合中后期，因引 发剂残留量少，正常聚合速率下 降幅度大，以致于凝胶效应的自 动加速部分还不足以弥补，故总 聚合速率降低，甚至为零。
CH2 CHR + O 苯醌
CH O CH2 CHR O CHR + HO HO CH2 CHR O O
O
CH2 CHR O
O
（17）
生成的自由基由于有苯环的强共振作用而稳定，引发活性低。
极性效应对苯醌（缺电子物质）的阻聚作用有显著影响。
18
高分子化学
3.6 阻聚和缓聚
• 芳族硝基化合物
(iii) 硝基化合物：硝基苯、多硝基苯
高分子化学
3.5 影响自由基聚合反应的因素
（3）链自由基卷曲、包埋的程度以及聚合速率的大小受聚合物在单 体或溶剂中溶解性能的好坏的影响。通常，自动加速现象在良溶剂 中较少出现，在非溶剂（沉淀剂）中出现得早、显著，在不良溶剂 中自动加速现象介于以上两种情况。
图2 溶剂对MMA聚合时自动加速效应的影响 （1~3—采用非溶剂；4~5—采用不良溶剂；8~10—采用良溶剂）
氯化铁不仅阻聚效率高，并能化学计量地消灭一个自由基，因 此，可用于测定引发速率。
22
高分子化学

性也有差别，因此共聚物组成与单体配料组成往 往不同。在用动力学法推导共聚物组成方程时， 须作下列假定： (1)自由基活性与链长无关，即各步反应的速率 常数不随自由基(即链长)而变化； (2)前末端(倒数第二)单元结构对自由基活性无影 响，即自由基活性仅决定于末端单元结构； (3)无解聚反应，即不可逆聚合； (4)共聚物聚合度很大，引发和终止对共聚物组 成无影响； (5)稳态假定。要求自由基总浓度和两种自由基 浓度都不变，除引发速率与终止速率相等外，还 要求M1· 和M2· 两自由基相互转变的速率相等。
或其他原子的终止反应则称为歧化终止。 歧化终止结果，聚合度与链自由基中单 元数相同
每个大分子只有一端为引发剂残基，另一端为饱 和或不饱和，两者各半。根据上述特征，应用含有标 记原子的引发剂，可以求出偶合终止和歧化终止的比 例。
链终止的特征
链终止活化能很低，只有8~21kJ／mol，
甚至为零。因此终止速率常数极高 (106~108/mol· s)，但双基终止受扩散控制。 单体浓度(1~10mol/l)远大于自由基浓度 (10-7~10-9 mol/l)，因此链增长速度远大于 链终止速度。
2 诱导分解
诱导分解实际上是自由基向引发剂的转
移反应。 转移结果，原来自由基终止成 稳定分子，另产生一新自由基。自由基 数并无增减，徒然消耗一引发剂分子， 从而使引发剂效率降低。例如
偶氮二异丁腈一般无诱导分解。 丙烯腈、苯乙烯等活性较高的单体，能迅速与引 发剂作用，引发效率较高．而醋酸乙烯脂等低活性 单体引发效率低。
对于具有比较活泼氢原子或卤原子的溶剂，
链转移常数一般较大，如异丙苯>乙苯>甲苯 >苯，四氯化碳和四溴化碳Cs值更大，表明 C—C1、C—Br链合较弱，更易链转移。 大分子转移

25
d I Rd k d I dt
分解速率常数越大，引发剂分解越快，引发 剂活性越高。 引发剂分解至起始浓度一半时所需的时间定 义为，引发剂半衰期：t1/2
ln 2 0.693 t1 2 kd kd
26
ln 2 0.693 t1 2 kd kd
引发剂的活性越高，半衰期越短，分解活化能 越低，分解速率常数越大。 kd 与温度有关， t1/2 与温度有关，同一引发剂在不 同温度下有不同的t1/2。 工业上常用某一温度下引发剂半衰期的长短来比 较引发剂的活性。 根据 60℃ 时的半衰期把引发剂分为高、中、低活 性三大类： 27
5
(1) 高活性自由基：产生需要很高活化能，产生和 聚合反应实施相当困难。
(2)中活性自由基:
(3)低活性自由基：产生容易，但无法引发单体聚合 并会与其它活泼自由基配对成键（相当于阻聚剂）
6
二、自由基的特性
1.加成反应 2.夺取原子反应 (1)转移反应 (2)歧化反应 R·+ R'H R-H + R'·
10
自由基聚合反应的单体
一、聚合能力
1.常用的单体类型
CR1＝CR2型单烯烃化合物； CR1≡CR2型炔烃单体； （R为氢原子、烷基、卤素等） 共轭双烯烃单体 如：CH2＝CH-CH＝CH2 非共轭双烯烃单体 如：CH2＝CH-CH3-CH＝CH2
11
2. 通常单体聚合时是通过双键中的 π 键断裂来完 成，而影响它断裂的因素主要是取代基的共轭效 应、极性效应和位阻效应。 3.一般规律：
13
表2-4 不同单体-自由基的链增长速率常数值，60℃ 自由基 单体
苯乙烯
甲基丙烯 酸甲酯
1550 705 578 376 35
