浅谈充油电缆的施工工艺
程治平
3
充油电缆因其芯线绝缘护层加入了油膏,少量潮气对电缆的绝缘特性没有影响,不需要进行充气维护,给施工和日常维护带来了极大方便,节省了人力、物力和财力。所以随着它的出现,长途低频对称电缆逐渐采用充油电缆,取代了以往使用的充气电缆。充油电缆施工与充气电缆施工在工艺上有所不同,为保证每个电缆接头密封良好,各项电气指标一次达到要求,必须严格按照工艺流程进行操作。阳安铁路地处秦岭以南川陕交界山区,天气潮湿多雨。在充油电缆施工中,由于认真总结吸取以往施工中的经验和教训,改进工艺,使得充油电缆使用2年多来,各项电气指标仍全部合格,保证了通信的正常使用。充油电缆的接续工艺,同样适用于充油电缆接头盒。1　充油电缆的接续111　电缆的开剥及套肩封焊充油电缆的开剥、套肩的封焊与一般充气对称电缆类似,只是在电缆芯线露出后,需用棉纱将芯线上的油膏擦拭干净,以便接续。其开剥尺寸与普通的对称电缆相同,可按照有关技术指标执行。在开剥过程中,需要特别注意:①开剥电缆铠装钢带时不能伤及缆内金属护套;②锯开金属护套时绝不能伤及电缆芯线;③开剥缆内塑料护层时要确保芯线完好无缺;④封焊套肩时需上好底料,均匀加热,切不可将紧贴芯线的绝缘层烧粘。112　芯线的接续如果电缆铅套管封焊得不好,潮气很容易进入接头内,特别是在南方潮湿多雨的地方;如果没有足够的油膏隔绝湿气,电缆的绝缘电阻就没有保证。充油对称电缆在接续要求、加感及交叉方式的确定、芯线的扭绞工艺等方面与充气电缆没有区别,不同之处有以下几点。1.芯线加焊后不能有毛刺,以免刺破热缩管。2.芯线加焊后的热缩管套封,要保证芯线完全包封,热缩管内壁的热熔胶一定要加足,热缩时必须将胶烤出后再停止热缩;上端也要密封良好
,

可在烧热后用尖嘴钳夹紧。
3.测试合格后,
在电缆芯线上涂抹足够厚度
的油膏,芯线绝缘层要涂抹充分、均匀,避免漏抹
(油膏可由电缆厂提供)
。

4.对加感单元也要进行包封,具体做法是:
先用粘胶带把加感单元包封(粘胶带质量一定要
好),然后在其外部涂抹足够的油膏;再用电缆纸
包封,并包好接续卡片。
为了检查工艺情况进行了如下试验:按照
HEYFL23充气电缆的接续要求,把10根2m长的4
线组接起来,用一般的热缩管密封芯线扭绞处理后
,

将接续处的芯线放在水中,进行绝缘测试,测得的绝
缘电阻只有1～2MΩ左右;而采用上述工艺对充油
电缆操作后,把芯线完全放在水中,每隔48h测试
1次,共测试10次,绝缘电阻达到1000M
Ω
以上。

实验证明油膏的绝缘性完全满足要求,而且油膏的
绝缘性在水中长时间浸泡没有变化。
113
　主套管封焊及接头的防腐
防腐方式有热缩管与塑料带混合沥青2种,与
充气对称电缆的技术工艺要求完全相同。

2
　充油电缆引入绝缘的制作
电缆引入机械室时要做气闭绝缘头,充油电缆
不需闭气,但必须考虑堵油。绝缘头的做法如下。
1.量好尺寸,
开剥电缆。此过程与普通电缆
相同。电缆开剥好后,将芯线上的油膏擦拭干净
,

注意不能剥开芯线。
2.
在金属护套上焊上大小合适的铅套管(也
可用电缆皮或纸模)。
3.固定好电缆,
配好环氧树脂并均匀加热至
规定温度后灌注,凝固并测试合格后即可上线。

3
　充油电缆常见故障的处理
电缆接头密封不好,较长时间后会有潮气进
入,影响电缆的绝缘特性。如果测试发现电缆绝缘
不良,所有芯线的绝缘电阻基本相同,可以将区间
电话中的环引线对作为抽样线对,分段测试,找出

—63—


2003年7月 铁道通信信号 July12003
　第39卷　第7期 RAILWAYSIGNALLING&COMMUNICATION Vol139　No17　
故障点,方法如下。11拔掉设备风线盒上的短路塞子,断开两侧设备,避免击穿。21打开任意一个区间通话柱,一般采取1/2法,断开环引线对,分别对上行、下行测试,判断故障区段。31逐段压缩,判断故障点。问题一般出在分歧头上,可在分歧电缆线头的2个方向进行测试判断。41充油电缆有潮气进入,一般只集中在接头处,不会进入电缆里边。只需将电缆头打开,排除潮气,烘干或更换电缆纸,测试上下方向合格,故
障即可排除。
对称电缆在铁路通信中的主导作用不断减弱
,

在保证电缆屏蔽要求的前提下省去金属护套,采用
与光缆相同的护层结构,可以进一步降低电缆的成
本。即在塑料管外加足够强度的钢带绕包,在钢带
外面有足够厚度的塑料电缆皮;或钢骨架外用热缩
管绕包,这样不仅降低电缆的成本,而且方便施工
维护。
(责任编辑:诸　红)

　3中铁电气化集团二段　工程师,441058　湖北襄樊
　收稿日期:20032022
17接入网中ISDN电路的简易测试方法杨　铭3 目前,铁路接入网ISDN应用大都采用ISDN专线,ONU设备的U接口接基带Modem,再接数据终端(TMIS、PMIS等)。测试ISDN电路,需要有仿真测试仪表,测试项目近千个,这种测试需在设备入网时进行。而施工测试只需检查通路情况。新疆吐库段43个站的接入网(中兴公司)工程中,每站有2块DLCB板,每板有8路ISDN2B+D电路,16路配线都接到了车站综合柜中。图1　测试电路连接图测试电路连接如图1所示。以测试1个ONU中的第1个2B+D板为例。用RJ11头的电话线将2个Modem与2B+D板相关的接线模块1、2路相连,接通电源。拨动板内拨码开关S1,将Modem1设为NT模式,Modem2设为LT模式;再拨动Mo2dem1背后的4位拨码开关,设为本地数字环回方式(LDL灯亮),然后用9针转25针数据线将测试用笔记本计算机的串口与Modem2的端口1相连。当Modem与接线模块相连后,Modem的“SYN”灯闪烁;当U口与外部连接成功即激活后,“SYN”灯变为常亮,2B数据可正常传输。在接入网网管上将第1个2B+D板的1、2路做专线连接,占用2Mb/s中的2个时隙(64kb/s),并由光缆在OLT进行交叉连接后环回。Modem1、2专线连通,这时Modem的RUN、TD1、RD1、TC1、RC1灯亮,分别表示PORT1通道有发送、接收数据及时钟。接通笔记本电源,进入开始菜单→所有程序→附件→通信→超级终端。在超级终端的“连接描述”中,任意输入字母(如Y),进入“连接到”菜单,选中COM1后,进入“端口设置”,在每秒位数中选57600baud,其余数值不变。再点击“OK”,进入y-超级终端,这时在其左下脚可看到“已连接”时间显示,至此连接结束。在y-超级终端屏幕的光标闪动处任意输入字母,如Y,屏幕上会收到1个Y,每按1次,收到1个;连续按3min应无错字,对应数据测试中3min无误码。每路都需进行对通测试,每板抽测2路做3min误码测试。上述测试除在本站进行外,也可以把笔记本和Modem2放在OLT侧,连接比照图1接到OLT的DLCB板上,逐站逐路进行测试。此方法可就地取材简便易行,非常适合施工测试。(责任编辑:诸　红)

—73—


2003年7月 铁道通信信号 July12003
　第39卷　第7期 RAILWAYSIGNALLING&COMMUNICATION Vol139　No17

合集下载

3 电力电缆的类型-电力电缆施工技术

3 电力电缆的类型-电力电缆施工技术


17




35kV 以上的高压电力电缆目前主要产品是110 、220 、 330 、400 、500kV 电压级的自容式充油电缆， 这些电缆除具有优良的绝缘性能外，还能承受很高的工作电 场强度，具有很低的介质损耗、良好的散热性、可靠的护层 防护以及配套的接头附件等。 充油电缆根据充油通道不同分为自容式充油电缆和钢管充油 电缆两种． 按内部油压大小的不同，充油电缆可分为高油压、中油压和 低油压三种，其工作油压分别为1 -1.5Mpa、0 . 4 - 0 . 8MPa , 0 . 02 – 0.3MPa 。 充油电缆不同于其他电缆，它是利用压力箱向电缆绝缘内部 补充绝缘油的办法，消除因温度变化而在纸绝缘层中形成的 气隙，以提高电缆的工作电场强度的一种电缆。 自容式充油电缆一般简称为充油电缆。它分单芯和三芯（两 种。单芯电缆的电压等级为60 一750kV 。三芯电缆的电压 18 等级为35-132kV 。
管道充气电缆，又称压缩气体绝缘电缆。 它的结构是在内外两个圆管道之间充以一定 压力（一般是0.2∽0.5MPA）的SF6气体， 所充气体是绝缘层的一部分。 内圆管（铝管或铜管)为导电线芯，由固体绝 缘垫片，每隔一定距离支撑在外圆管

26
管道充气电缆结构原理
管道充气电缆结构原理 (a)刚性型;（b）挠性型 1－线芯;2－屏蔽;3－外护层

33
2.超导电缆
三芯软导体交流超导电缆结构 1-相导体（镀铌铜带）；2-侵渍绝缘（聚乙稀带液氦）； 3-电缆屏蔽（镀铌铜带）；4-绝缘分隔片；5-抽真空管接 头；6-热绝缘；7-钢外壳；8-悬吊钢丝绳；9-内壳（不变 钢）；10-热屏蔽（铝-不变钢）
34
实用型髙温超导电缆单根的内 部结构
电缆敷设施工方案及工艺方法

电缆敷设施工方案及工艺方法

电缆敷设施工方案及工艺方法一、工艺流程准备工作→沿支架、桥架敷设→挂标示牌→电缆头制作安装→线路检查及绝缘摇测。

二、施工方法1、工作具体操作要求(1)施工前对电缆进行检查；规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损等现象。

(2)电缆敷设前进行绝缘摇测；1KV以下电缆，采用1KV摇表测线间及对地的绝缘电阻应不低于10ΜΩ(3)选好电缆支架的架设点。

架设时应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。

(4)清除桥架内的杂物，准备好标示牌等。

(5)将电缆敷设机用铁丝牢固固定在电缆桥架上面2、电缆的敷设(1)人员到位后由班长发令开始，在所放电缆起端1米处贴上标签，内容如下：(2)电缆埋管至电动机接线盒间采用软管，其两端采用管接头固定。

(3)敷设电缆时应留出一定余量，以便检修及补偿温度变化产生的长度变化。

(4)电缆电缆完毕后，应在电缆两端，竖井两端及电缆转弯处，挂上电缆标志牌，不同用途的电缆应用不同的标志牌区分。

(5)有麻外护层的电缆引入室内或敷设在沟道内时，应将麻外护层剥去钢带外面涂一层防腐漆。

(6)电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖位。

电缆上不得有铠装压扁，电缆绞拧，护层折裂等未消除的机械损伤；(7)机械敷设电缆时，应在牵引头或钢丝套与牵引钢缆之间装设防捻器；(8)电缆敷设时，应排列整齐，不宜交叉。

(9)电缆的最小弯曲半径应符合下表的规定：(10)电缆进入电缆沟、隧道、竖井、建筑物、盘柜以及穿入管子时，出入口应封闭，管口应密封。

(11)沟道内电缆的排列，电力电缆与控制电缆不应配置在同一层支架上，高低压电力电缆、强电、弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置。

(12)控制电缆在普通支架上，不宜超过1层，桥架上不宜超过3层；交流三芯电力电缆，在普通支吊架上不宜超过1层，桥架上不宜超过2层；交流单芯电力电缆，应布置在同侧支架上，当按紧贴的正三角形排列时，应每隔1m用绑带扎牢。

电缆敷设施工工艺及操作要求

电缆敷设施工工艺及操作要求

电缆敷设施工工艺及操作要求一、前言电缆敷设是电力工程中关键的一环，施工工艺和操作要求的合理性直接影响到电缆使用寿命和工程质量。

本文档旨在规范电缆敷设施工工艺和操作要求，提供指导与参考。

二、施工工艺要求1. 施工前需进行工程勘察和设计，确保施工方案合理性和电缆敷设路径的准确性。

2. 施工地点应确保安全，没有障碍物或其他不利因素以确保施工进度和质量。

3. 在施工过程中，应遵守相关法律法规和安全操作规程，包括但不限于电力安全条例、电缆敷设操作手册等。

4. 施工过程中，应严格按照电缆敷设方案进行施工，并保持敷设路径的一致性和完整性。

5. 施工期间应保持良好的通风和照明条件，为施工人员提供一个安全的工作环境。

三、操作要求1. 施工前，对所有工作人员进行安全培训，并提供必要的安全防护设备。

2. 施工前应检查敷设线路，确保线路畅通、无损坏或其他不良因素。

3. 使用合适的工具和设备进行电缆敷设，确保操作简洁高效，并遵守相关操作规程。

4. 在敷设过程中，应注意电缆型号和规格的匹配，避免使用错误的电缆或过小/过大的电缆。

5. 敷设电缆时，应避免过度弯曲或拉伸电缆，避免影响电缆的导电性能和使用寿命。

6. 敷设完成后，应进行必要的电气测试和绝缘性能测试，确保敷设的电缆符合相关标准和规定。

四、安全注意事项1. 施工现场应设置明显的安全防护标识，并配备消防器材。

2. 施工人员应穿着符合相关标准的劳动防护服装和安全鞋，并佩戴必要的护目镜、耳塞等保护装备。

3. 施工过程中，应防止人员触摸电缆或机械设备，避免发生电击或机械伤害。

4. 施工现场应保持整洁有序，避免堆放杂物和危险品，防止跌倒或火灾等意外事件的发生。

5. 在施工过程中，严禁烟火、明火等易引发火灾的行为。

五、施工质量控制1. 施工过程中应确保电缆敷设的准确性和一致性，包括电缆路径、敷设间距等。

2. 施工完成后，应进行质量检查和验收，确保电缆敷设符合相关标准和规定。

3. 若发现施工质量不合格或存在问题，应及时采取措施进行整改和修复。

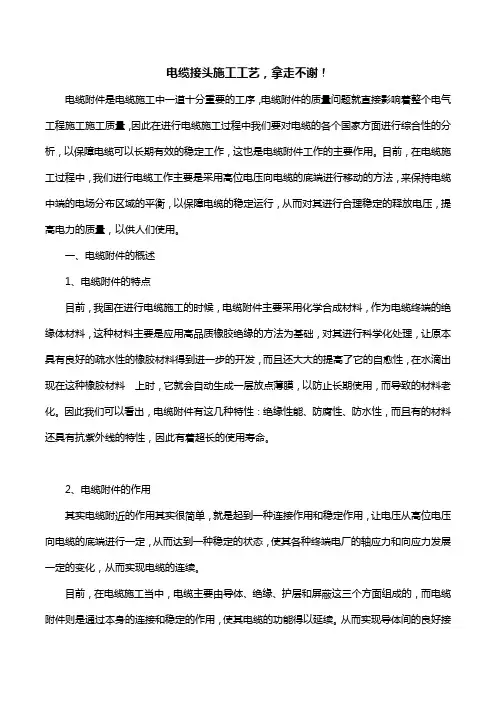

电缆接头施工工艺,拿走不谢!
