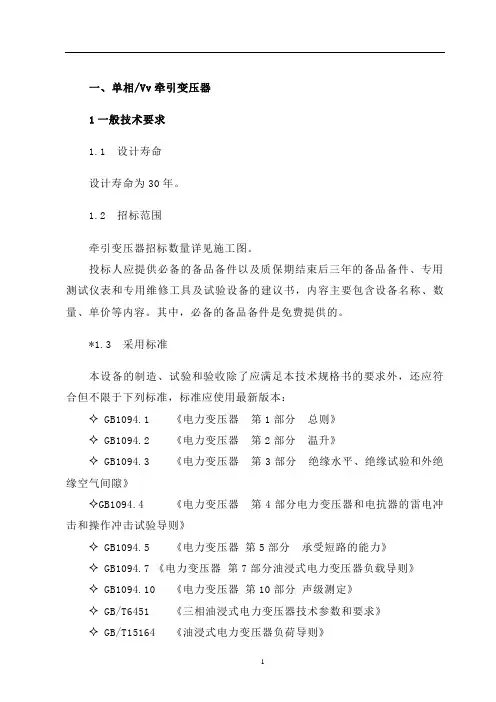

一、单相/Vv牵引变压器1一般技术要求1.1 设计寿命设计寿命为30年。
1.2 招标范围牵引变压器招标数量详见施工图。
投标人应提供必备的备品备件以及质保期结束后三年的备品备件、专用测试仪表和专用维修工具及试验设备的建议书，内容主要包含设备名称、数量、单价等内容。
其中，必备的备品备件是免费提供的。
*1.3 采用标准本设备的制造、试验和验收除了应满足本技术规格书的要求外，还应符合但不限于下列标准，标准应使用最新版本：✧ GB1094.1 《电力变压器第1部分总则》✧ GB1094.2 《电力变压器第2部分温升》✧ GB1094.3 《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》✧GB1094.4 《电力变压器第4部分电力变压器和电抗器的雷电冲击和操作冲击试验导则》✧ GB1094.5 《电力变压器第5部分承受短路的能力》✧ GB1094.7 《电力变压器第7部分油浸式电力变压器负载导则》✧ GB1094.10 《电力变压器第10部分声级测定》✧ GB/T6451 《三相油浸式电力变压器技术参数和要求》✧ GB/T15164 《油浸式电力变压器负荷导则》✧ GB/T17468 《电力变压器选用导则》✧ GB/T2900.15 《电工术语变压器互感器调压器和电抗器》✧ GB/T7595 《运行中变压器油质量标准》✧ GB/T10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》✧ GB2536 《变压器油》✧ GB/T5582 《高压电力设备外绝缘污秽等级》✧ GB/T4109 《交流电压高于1000V的绝缘套管》✧ GB7328 《变压器和电抗器的声级测量》✧ GB4109 《高压套管技术条件》✧ JB/T 10088 《6kV~500kV级电力变压器声级》✧ IEC 60296 《用于变压器和油开关中的矿物绝缘油》✧ JB/T 10776 《220kV单相牵引变压器》✧ TB/T 3159 《电气化铁路牵引变压器技术条件》✧ GB 191 《包装储运图示标志》✧ IEC N066 《高压实验技术》✧ IEC N071-1~71-3 《绝缘配合》✧ IEC N076-1~76-5 《电力变压器》✧ IEC N0137 《1kV以上交流电压套管》✧ IEC N0156 《绝缘油的绝缘强度的确定办法》✧ IEC N0296 《变压器和开关装置的新绝缘油的规格》✧ IEC N0354 《油浸变压器的负荷导则》✧ IEC N0551 《变压器和电抗器的音响测量方法》✧ GB 311.1 《高压输变电设备的绝缘配合》或由投标人建议的其他等效标准，并提供中文版本，由双方在合同文本或设计联络时共同确认。
黑龙江交通职业技术学院毕业设计（论文）题目电气化铁路scott接线变压器牵引供电方式设计专业班级姓名学号2017年月日摘要随着我国铁路跨越式发展战略的逐步实施,我国铁路已逐步向高速客运专线的方向发展,电气化铁道接触网作为整个电力供电系统的重要组成部分,其牵引负荷的供电要求相以前的常规铁路已发生较大变化,对接触网系统的供电质量要求也越来越高。
牵引供电系统的供电质量好与坏？弓网是否有良好的受流质量？这与高速铁路供电系统方式有着密不可分关系,因为供电方式的不同将直接影响接触网的电压、电流等参数,最终影响受流质量。
目前,铁道部加快了重载高速电气化铁路的建设。
重载高速电气化铁路的重要特点是牵引负荷较以往电气化铁路有很大幅度的提高,如大秦线2亿t扩能改造工程,单列车牵引质量由1万t增加到2万t,牵引功率也由原来的12800kW增加至25600kW;高速客运专线速度为350km/h时,列车牵引功率可达到22000～25000kW,是普通速度客运机车功率的4～5倍。
如此大的负荷对供电系统的功率传输能力提出了新的要求。
因此,对高速铁路接触网供电方式研究是十分关键的。
关键词：变压器，斯科特，供电目录第1章绪论 (1)1.1 选题目的和意义 (1)1.2 国内外研究现状 (1)1.3 牵引变压器 (2)1.4 本文主要内容 (2)第2章斯科特变压器 (4)2.1 AT供电方式 (4)2.2 斯科特变压器特点 (4)2.3 斯科特变压器供电方式 (6)2.4 高压侧主接线 (7)2.5 馈线侧主接线设计 (8)第3章斯科特计算 (10)3.1 变压器计算容量 (10)3.2 变压器校核容量 (10)3.3 短路计算 (11)3.3.1 短路点的选取 (11)3.3 备用方式选择 (11)3.4 绘制电气主接线图 (12)第4章我国采用斯科特变压器的线路 (14)4.1 哈大铁路客运专线 (14)4.2 京沪高速铁路 (14)4.3 京沈客运专线 (15)第5章结论 (16)参考文献 (17)第1章绪论1.1 选题目的和意义我国自1961年8月15日建成开通宝鸡至凤州91km第一段山区电气化铁路、实现电气化铁路零的突破以来,到2005年末,电气化开通营业里程已突破2万km。
第六章 CRH2 型动车组牵引传动系统第一节概述一、CRH2 牵引传动系统基本组成CRH2 动车组牵引传动系统主要由受电弓（包括高压电器设备）、牵引变压器、四象限变流器、牵引逆变器和牵引电机组成。
1．高压电器设备高压电器主要作用是完成从接触网到牵引变压器的供电。
主要包括：受电弓、主断路器、避雷器、电流互感器、接地保护开关等。
CRH2 动车组采用 DSA250 型受电弓。
该受电弓为单臂型结构，额定电压/电流为 25kV/1000A，接触压力 70±5N,弓头宽度约 1950mm，具有自动降弓功能，适应接触网高度为 5300～6500mm，列车运行速度 250km/h。
CRH2 动车组采用 CB201C-G3 型主断路器。
主断路器为真空型，额定开断容量为 100MVA，额定电流 AC200A，额定断路电流 3400A，额定开断时间小于 0.06s，采用电磁控制空气操作。
CRH2 动车组采用 LA204 或 LA205 型避雷器。
额定电压为 AC42kV （RMS），动作电压为 AC57kV 以下（V1mA，DC），限制电压为107kV。
由氧化锌（ZnO）为主的金属氧化物组成,是非线性高电阻体的无间隙避雷器。
CRH2 动车组采用 TH-2 型高压电流互感器。
变流比为 200/5A，用于检测牵引变压器原边电流值。
CRH2 动车组 SH2052C 型接地保护开关。
额定瞬时电流为6000A（15 周），电磁控制空气操作，具有安全连锁。
2．牵引变压器 CRH2 动车组采用的是 TM210 型牵引变压器，一个基本动力单元 1 个，全列共计 2 个。
采用壳式结构、车体下吊挂、油循环强迫风冷方式。
具有 1 个原边绕组（25kV,3060kVA）、 2 个牵引绕组（1500V，2×1285kVA），一个辅助绕组（400V，490kVA）。
3．牵引变流器 CRH2 动车组采用的是 CI11 型牵引变流器，一个基本动力单元 2 个，全列共计 4 个。
