竖直角记录表
日期： _____________ 天气： _____ 仪器型号： ____________ 组号： ________
观测者： _______________ 记录者： _______________ 立杆者： ____________
测点 目标 竖盘位置
竖盘读数 （° ′ ″） 半测回竖直角 （° ′ ″） 指标差 （ ″ ） 一测回竖直角
（° ′ ″）
左
右
左
右
左
右
左
右
左
右
左
右
左
右
左
右
左
右
《经纬仪实验》实验指导书实验课仪器使用及安全须知1、严格遵守“1米原则”、“一臂原则”！2、严禁在道路中间安置测站！3、严禁坐仪器箱子及其他实验器材！4、长距离搬运仪器应装箱，短距离搬运严禁扛在肩上、不加任何防护！装箱仪器拿起前，务必检查箱盖是否紧闭！5、严禁将水准尺靠着树干、路灯或墙柱上！水准尺不用时，应顺着放在路边。
6、仪器取用及装箱，严禁在手托或怀抱仪器箱的情况下进行！仪器装箱前务必将所有制动螺旋松开，光学经纬仪须将竖盘指标补偿器关闭。
7、仪器安置前，务必检查三脚架是否安装稳固！在光滑地面上，必须做好相应防护措施！8、安置仪器时，在旋紧连接螺旋前绝对不能松手！9、使用钢尺严禁遭车辆碾压！钢尺使用完毕应做擦拭处理。
10、三脚架、仪器上所有螺旋的使用宜用力适度，严禁用力过猛！严禁用手、手帕等物擦拭目镜、物镜等光学部件！11、实验/实习完成后，收工时务必清点仪器和工具，以防丢失！尤其是测钎、尺垫等工具，应派专人负责看守与携带。
经纬仪实验1 经纬仪的认识与使用一、实验目的1、根据测角原理掌握经纬仪的构造特点。
2、认识DJ6光学经纬仪的基本结构、主要部件名称和作用、轴系关系。
3、学会经纬仪的基本操作和读数方法。
二、实验内容1、认识DJ6经纬仪各部件的名称；熟悉经纬仪各螺旋的作用及操作方法。
2、了解经纬仪上主要轴线的名称及应满足的条件。
3、练习经纬仪的基本操作和读数。
三、实验步骤1、认识DJ6光学经纬仪的各操作部件，掌握其使用方法。
将经纬仪三脚架架腿张开安放在地面上，使架头大致水平，三个脚尖插入地面使之稳定。
开箱取出经纬仪放在架头上，一手扶住经纬仪，一手旋紧脚架中心连接螺旋，将经纬仪与三脚架稳固连接。
逐一认识经纬仪的各操作部件，了解其作用及使用方法。
2、掌握经纬仪的基本操作。
经纬仪的基本操作步骤可分为：对中、整平、瞄准和读数。
1）对中和整平——光学对中、整平（1）目估法对中、整平（未放仪器的情况）使三脚架的中心位于测站点的铅垂线上（丢石子）；目估法使架头保持水平（2）前后左右移动两个脚法对中（已安放仪器的情况）固定三脚架一脚；双手持脚架另二脚并不断调整其位置；同时观测光学对点器十字分划，使对点器十字分划基本对准测站标志，踩实脚架（3）旋动脚螺旋精确对中：调节脚螺旋（三个脚螺旋同时转动），使光学对点器精确对准测站标志（4）伸缩架腿法粗略整平：伸缩三脚架的两条腿，调平仪器，使圆气泡居中（5）旋动脚螺旋精确整平（左手拇指法则）：转动照准部使管水准轴与两脚螺旋连线方向平行；以相反的方向转动两脚螺旋使管水准器气泡居中；转动照准部90°，使水准管与原来的方向垂直；转动第三只脚螺旋使管水准器气泡居中（6）检查对中，平移仪器，再次精确整平检查光学对中器，若分划圈中心偏离测站点标志，则稍松中心连接螺旋，前后左右平行移动基座，使之精确对中。

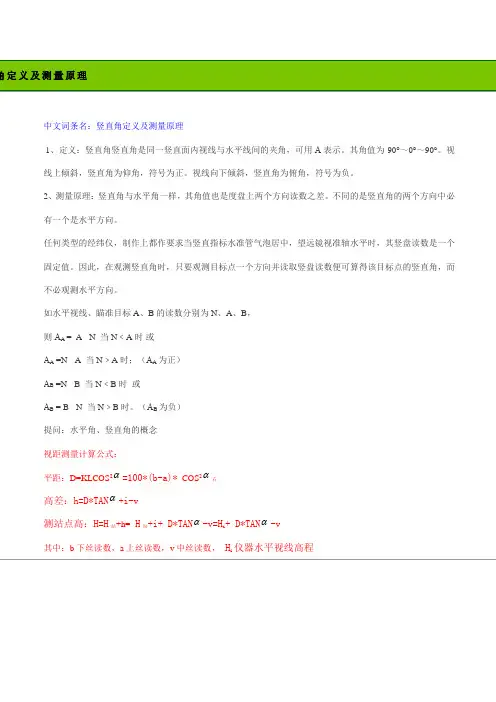

角定义及测量原理中文词条名：竖直角定义及测量原理1、定义：竖直角竖直角是同一竖直面内视线与水平线间的夹角，可用Α表示。
其角值为-90°～0°～90°。
视线上倾斜，竖直角为仰角，符号为正。
视线向下倾斜，竖直角为俯角，符号为负。
2、测量原理：竖直角与水平角一样，其角值也是度盘上两个方向读数之差。
不同的是竖直角的两个方向中必有一个是水平方向。
任何类型的经纬仪，制作上都作要求当竖直指标水准管气泡居中，望远镜视准轴水平时，其竖盘读数是一个固定值。
因此，在观测竖直角时，只要观测目标点一个方向并读取竖盘读数便可算得该目标点的竖直角，而不必观测水平方向。
如水平视线、瞄准目标A、B的读数分别为N、A、B，则ΑA = A - N 当N﹤A时或ΑA =N - A 当N﹥A时；（ΑA为正）ΑB =N - B 当N﹤B时或ΑB = B - N 当N﹥B时。
（ΑB为负）提问：水平角、竖直角的概念视距测量计算公式：平距：D=KLCOS2α=100*(b-a)*COS2α右高差：h=D*TANα+i-v测站点高：H=H+h= H站+i+ D*TANα-v=H i+ D*TANα-v站其中：b下丝读数，a上丝读数，v中丝读数， H i仪器水平视线高程实训六竖直角测量一、目的与要求1.熟悉经纬仪竖盘部分的构造；并掌握确定竖直角计算公式的方法。
2.掌握竖直角观测、记录、计算及指标差的检验方法。
3.每三人一组，轮换操作。
二、仪器准备DJ6级经纬仪1台，记录板1块，测伞1把，拔针1根。
三、方法与步骤1.在某指定点上安置经纬仪。
2.以盘左位置使望远镜实现大致水平。
看竖盘指标所指的读数是90°或0°，以确定盘左时的竖盘起始读数，记着L始；同样，盘右位置看盘右时的竖盘起始读数，记着R始。
一般情况下：R始＝L始±180°3.以盘左位置将望远镜物镜端抬高，当视准轴逐渐向上倾斜时，观察竖盘注记形式是增加还是减少，借以确定竖直角和指标差的计算公式。
