绘图环境的基本设置

第二大课讲解 学习目标 1）熟练掌握工程绘图环境的9项基本设置：修改系统配置、确定绘图单位、选图幅、设置辅助绘图工具模式、按指定方式显示图形、装线型与设定线型比例、建图层、创建文字样式、画图框标题栏。 2）熟练应用ZOOM命令的常用操作选项，绘图中能根据需要显示图形。 3）弄清“全局线型比例”与“当前实体线型比例”的不同用途，掌握调整全图虚线、点画线长短和间隔的方法。 （4）能用DTEXT命令或MTEXT命令注写工程图中的各种文字，会用DDEDIT命令修改文字的内容。 第2章 工程绘图环境的基本设置 要绘制出符合中国制图标准的工程图样，必须自己学会设置所需要的绘图环境，然后可设置成样图。设置样图包括的内容很多，这将在后续章节逐渐介绍，本章介绍绘图环境的9项基本设置：修改系统配置、确定绘图单位、选图幅、设置辅助绘图工具模式、按指定方式显示图层、装线型与设定线型比例、建图层、创建文字样式、画图框标题栏。 设置绘图环境可从“启动”对话框中的“缺省设置”进入绘图状态。 2.1 修改系统配置 用“选项”对话框修改３项缺省的系统配置： ①“显示”选项卡，修改绘图区背景颜色为白色。 ② 选择“用户系统配置”选项卡，设置线宽随图层、按实际大小显示。 ③ 选择“用户系统配置”选项卡，自定义右键功能。

2 .2 用UNITS命令确定绘图单位 1. 功能 该命令确定绘图时的长度单位、角度单位及其精度和角度方向。 2. 输入命令 从下拉菜单选取：“格式”“单位…” 从键盘键入： UNITS 3. 命令的操作 输入命令后，AutoCAD 2004将显示“图形单位”对话框。 设置长度单位为小数即十进制，其精度为0.00。 设置角度单位为十进制，其精度为0。 单击“方向…”按钮，弹出“方向控制”对话框，一般默认缺省状态，即东方向为0度。

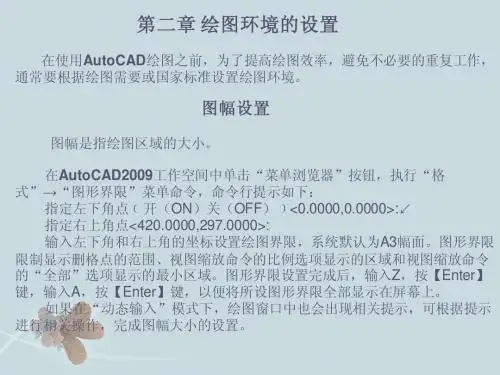

2.3 用LIMITS命令选图幅 1. 功能 该命令确定绘图范围，相当于选图幅。 2. 输入命令 从下拉菜单选取：“格式”“图形界限” 从键盘键入： LIMITS 3. 命令的操作 以选A2图幅为例: 命令： （输入命令） 指定左下角点或［打开(ON)∕关闭(OFF)］<0.00,0.00>：↙——接受缺省值，确定图幅左下角图界坐标 指定右上角点<420.00,297.00>： 594,420↙——键入图幅右上角图界坐标 命令：

2.4 设置辅助绘图工具模式 辅助绘图工具中包含有多个AutoCAD命令，常用的有以下几个。 2.4.1 “栅格”与“捕捉”辅助绘图模式 1. 功能 该命令可修改栅格间距并能控制是否在屏幕上显示栅格。栅格相当于坐标纸，在世界坐标系中栅格布满图形界限之内的范围，即显示图幅的大小。为了方便设置辅助绘图工具模式，AutoCAD提供了一个“草图设置”对话框，该对话框有3个标签。显示“捕捉与栅格”标签的“草图设置”对话框可以方便地设置栅格及捕捉间距值并能打开它们。 2. 输入命令 从下拉菜单选取：“工具”“草图设置…” 从键盘键入：DDRMODES

显示“捕捉与栅格”标签的“草图设置”对话框 2.4.2 “正交”辅助绘图工具模式 1. 功能 该命令可迫使所画的线平行于X轴或Y轴，即画正交的线。它的作用就相当于一个是否画正交线的开关。ORTHO是一个透明的命令。 2. 输入命令及命令的操作 单击状态行“正交”模式开关。 或按功能键进行开和关的切换。 或从键盘输入命令：ORTHO，选ON或OFF进行开和关的切换。 3. 命令的操作 a. 在栅格（Grid）文字编辑框中输入栅格间距，并用鼠标单击“启用栅格”开关，出现“√”即为打开栅格。 b. 在栅格捕捉（Snap）文字编辑框中输入栅格捕捉间距，并用鼠标单击“启用捕捉”开关打开栅格捕捉。 c. 其它可用缺省设置。如画轴测图可在该对话框“捕捉类型和样式区”选择“等轴测捕捉”或“极轴捕捉”选项。单击“确定”按钮结束命令。 2.4.3 “线宽”辅助绘图工具模式 2.4.4“模型”辅助绘图工具模式

2.5 用ZOOM命令按指定方式显示图形 1. 功能 该命令如同一个缩放镜，它可以按所指定的范围显示图形，而不改变图形的真实大小。ZOOM是一个透明的命令。 2. 输入命令 从下拉菜单选取：“视图”“缩放” 从键盘键入： Z 3.命令的操作 命令： （输入命令） 指定窗口角点，输入比例因子(nx or nxp)，或 [全部(A)∕中心点(C)∕动态(D)∕范围(E)∕上一个(P)∕比例(S)∕窗口(W)]：（选项） 介绍各选项含义及常用选项的操作： （1）全屏显示 （2）比例显示缩放 (3) 窗选 (4) 前一屏 (5) 实时缩放 4. 关于PAN命令 在绘图中不仅经常要用显示缩放命令来变换图形的显示方式，有时还需要移动整张图纸来观察图形，如要移动图纸，应用PAN（平移）命令。

2.6 用“线型管理器”对话框设置线型 线型是指在图层上绘图时所用的线型，每一图层都应赋予一种线型。不同的图层可以设置成不同的线型，也可以设置成相同的线型。AutoCAD 2000提供了标准线型库，相应库的文件名为“ACADISO.LIN ”，标准线型库提供了45种线型。 1. 绘制工程图线型的搭配 AutoCAD 2000标准线型库提供的45种线型中包含有多个长短、间隔不同的虚线和点划线，只有适当的搭配它们，在同一线型比例下，才能绘制出符合制图标准的图线。下面推荐一组绘制工程图时常用的线型： 实线：CONTINUOUS 虚线：HIDDEN X2 点划线：CENTER 双点划线：PHANTOM 2. 线型比例的设定 在绘制工程图中，要使线型规范，除了各种线型搭配要合适外，还必须设定合理的整体线型比例。线型比例用来控制所绘图中虚线和点划线的间隔与线段的长短。 ACADISO.LIN标准线型库中所设的点划线和虚线的线段长短和间隔长度，乘上整体线型比例值才是图样上的实际线段长度和间隔长度。线型比例值设成多少为合理，这是一个经验值。如果输出图时不改变绘图时选定的图幅大小，那么线型比例值与图幅大小无关。选用上边所推荐的一组线型时，可将整体线型比例值设在“0.2～0.5”之间，当前实体比例值一般使用缺省值“1”，当特殊需要时，可进行调整。 整体线型比例及当前线型比例可在“线型管理器”对话框中设定。 3. 线型的装入 AutoCAD在“线型管理器”对话框中部列表框中仅列出已装入当前图形中的线型。初次使用时，线型可能不够。如果需要在当前图形中装入新的线型，可单击“线型管理器”对话框上部“加载…”按钮，AutoCAD将弹出“加载或重载线型”对话框。该对话框列出了缺省的线型文件“ACADISO.LIN”中所有的线型，选择所要装入的线型并单击“确定”按钮，就可以将线型装入到当前图形的“线型管理器”对话框中。

2.7 建图层、设线型、颜色 2.7.1 图层的功能和概念 图层的概念对计算机绘图的初学者而言，是一项较难接受的CAD特性。在手工绘制工程图中，因为图纸只有一张，根本就没有什么图层的概念。在AutoCAD里，可利用图层（LAYER）命令将一张图样分成若干层。 图层就相当于没有厚度的透明纸片，可将实体画在上面。一个图层只能画一种线型和赋予一种颜色，所以要画多种线型就要设多个图层。这些图层就象几张重叠在一起的透明纸，构成一张完整的图样。用计算机绘图时，需要几层，只需启用图层命令，给出需要新建的图层名，然后设置每图层所赋予的线型和颜色。画哪一种线，就把哪一图层设为当前图层。如：虚线图层为当前图层时，用LINE（直线）命令及各绘图命令所画的线型均是虚线。另外，各图层都可以设定线宽，还可根据需要进行开关、冻结解冻或锁定解锁定，为绘图提供方便。 绘图时利用图层命令把不同的线型与颜色赋予不同的图层，并赋予相应的线宽，将来在用绘图仪输出图时，AutoCAD可按赋予图层的线宽，来实现粗细分明的效果。 所谓颜色是指该图层上所绘实体的颜色，每一个图层都应赋予一种颜色。不同的图层可以设置成相同的颜色，也可以设置成不同的颜色。AutoCAD 2000提供了255种颜色，并以1～255数字命名。 其中1～7号称为标准颜色，它们是： “1”号：红色（Red） “2”号：黄色（Yellow） “3”号：绿色（Green） “4”号：青色（Cyan） “5”号：蓝色（Blue） “6”号：洋红色（Magenta） “7”号：白色（White） 这7种标准颜色是常用的颜色，选择颜色时，可用颜色号或英文名称来响应。 当绘图区背景色设成白色时，“7”号颜色变成黑色绘制实体。 2.7.2 用LAYER（图层）命令创建与管理图层 该命令可以根据绘制工程图的需要创建新图层、并能赋予图层所需的线型和颜色。该命令还可以用来管理图层，即可以改变已有图层的线型、颜色、线宽、开关状态、控制显示图层、删除图层及设当前图层等。 1 输入命令 从工具栏单击：“图层”按钮 从下拉菜单选取：“格式”“图层…” 从键盘键入： LAYER或DDLMODES 输入命令后，AutoCAD将弹出“图层特性管理器”对话框。
