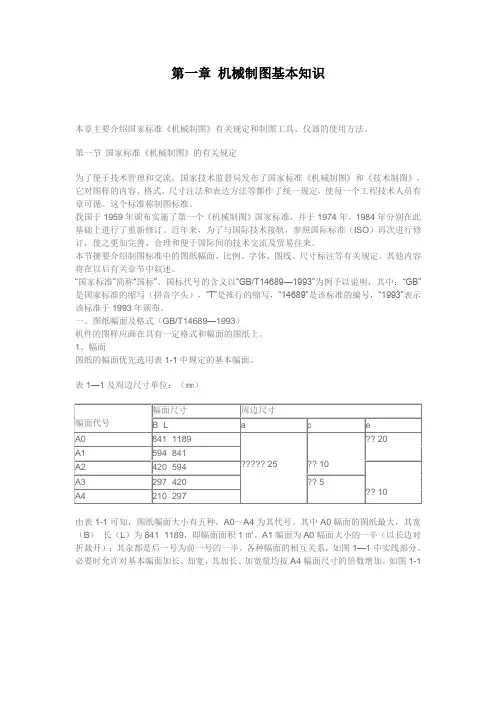

第一章机械制图基本知识本章主要介绍国家标准《机械制图》有关规定和制图工具、仪器的使用方法。
第一节国家标准《机械制图》的有关规定为了便于技术管理和交流，国家技术监督局发布了国家标准《机械制图》和《技术制图》，它对图样的内容、格式、尺寸注法和表达方法等都作了统一规定，使每一个工程技术人员有章可循。
这个标准称制图标准。
我国于1959年颁布实施了第一个《机械制图》国家标准，并于1974年、1984年分别在此基础上进行了重新修订。
近年来，为了与国际技术接轨，参照国际标准（ISO）再次进行修订，使之更加完善、合理和便于国际间的技术交流及贸易往来。
本节摘要介绍制图标准中的图纸幅面、比例、字体、图线、尺寸标注等有关规定。
其他内容将在以后有关章节中叙述。
―国家标准‖简称―国标‖。
国标代号的含义以―GB/T14689—1993‖为例予以说明，其中：―GB‖是国家标准的缩写（拼音字头），―T‖是推行的缩写，―14689‖是该标准的编号，―1993‖表示该标准于1993年颁布。
一、图纸幅面及格式（GB/T14689—1993）机件的图样应画在具有一定格式和幅面的图纸上。
1、幅面图纸的幅面优先选用表1-1中规定的基本幅面。
表1—1及周边尺寸单位：（㎜）由表1-1可知，图纸幅面大小有五种，A0～A4为其代号。
其中A0幅面的图纸最大，其宽（B）×长（L）为841×1189，即幅面面积1㎡。
A1幅面为A0幅面大小的一半（以长边对折裁开）；其余都是后一号为前一号的一半。
各种幅面的相互关系，如图1—1中实线部分。
必要时允许对基本幅面加长、加宽，其加长、加宽量均按A4幅面尺寸的倍数增加，如图1-1中虚线部分。
图1-12、图框格式图框线用粗实线绘制，表示图幅大小的纸边界用细实线绘制，图框线与纸边界之间的区域称为周边。
图框的格式分为有装订边和无装订边两种格式。
需要装订的图样，其图框格式如图1-2、图1-3所示。
装订边宽度a和周边c可以由表1-1中查出。
