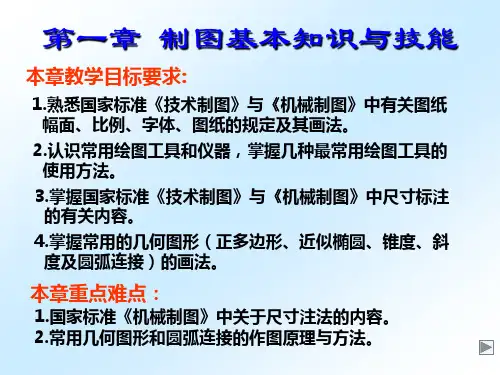

第一章制图基本知识与技能(劳动)

第一篇制图的基本知识与技能第1章制图的基本知识与技能要想看懂已画好的图样，并且能够画出符合要求、准确表达工程对象的图样，首先就必须掌握制图的基本知识和基本技能。

1.1手工绘图工具、仪器及用品图样绘制的质量好坏与速度快慢取决于绘图工具和仪器的质量，同时也取决于其能否正确使用。

因此，要能够正确挑选绘图工具和仪器，并养成正确使用和经常维护、保养绘图工具和仪器的良好习惯。

下面介绍几种常用的绘图工具和仪器、用品以及它们的使用方法。

1.1.1图板、丁字尺、三角板1．图板图板是用来铺放和固定图纸的。

板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。

使用时，要防止图板受潮、受热。

图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有图1-1 图板及丁字尺图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长50mm。

常用的图板尺寸规格见表1-1。

2．丁字尺丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。

绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。

应注意：尺头不能紧靠图板的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末端有小圆孔），以免尺身翘起变形，如图1-1所示。

3．三角板三角板由45°和30°（60°）各一块组成一副，规格用长度L表示，常用的大三角板有20cm、25cm、30cm。

它主要用于配合丁字尺使用来画垂直线与倾斜线。

画垂直线时，应使丁字尺尺头紧靠图板工作边，三角板一边紧靠住丁字尺的尺身，然后用左手按住丁字尺和三角板，且应靠在三角板的左边自下而上画线。

画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用，当画其它15°整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出,如图1-2a 所示。

第一章制图的基本知识和基本技能机械图样是现代工业生产过程中的重要技术资料。

要绘制出符合工业要求的机械图样，必须首先掌握机械制图的基本知识和基本技能。

第一节国家标准的基本规定为了便于生产和技术交流，绘图和读图应该有共同的准则。

也就是说，图样的画法、尺寸的标注、代号的使用等，应该有统一的规定。

为此，由国家技术监督局和标准局发布实施了国家标准《技术制图》，对机械图样作了统一的技术规定。

所以，必须树立严格标准化的观念，在绘图时认真执行国家标准。

我国的国家标准的代号为“GB/T”，简称“国标”。

本节摘录国家标准《技术制图》中的部分内容，作为制图基本规定予以介绍，其余的内容将在以后的有关章节中分别叙述。

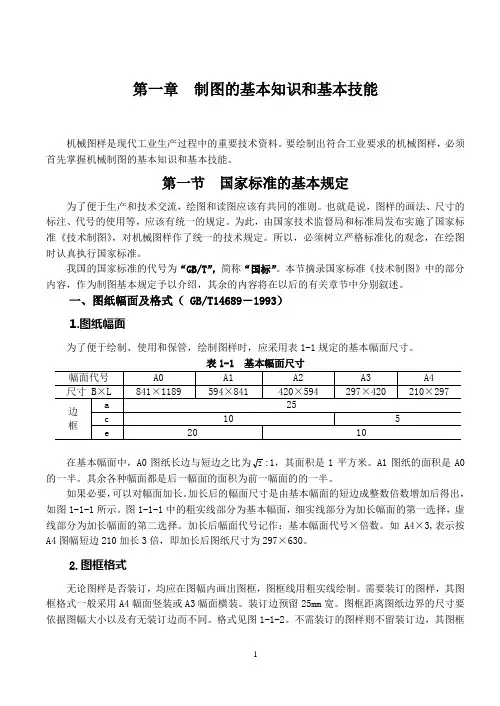

一、图纸幅面及格式（ GB/T14689－1993）1.图纸幅面为了便于绘制、使用和保管，绘制图样时，应采用表1-1规定的基本幅面尺寸。

表1-1 基本幅面尺寸在基本幅面中，A0图纸长边与短边之比为2:1，其面积是1平方米。

A1图纸的面积是A0的一半。

其余各种幅面都是后一幅面的面积为前一幅面的的一半。

如果必要，可以对幅面加长。

加长后的幅面尺寸是由基本幅面的短边成整数倍数增加后得出，如图1-1-1所示。

图1-1-1中的粗实线部分为基本幅面，细实线部分为加长幅面的第一选择，虚线部分为加长幅面的第二选择。

加长后幅面代号记作：基本幅面代号×倍数。

如A4×3,表示按A4图幅短边210加长3倍，即加长后图纸尺寸为297×630。

2.图框格式无论图样是否装订，均应在图幅内画出图框，图框线用粗实线绘制。

需要装订的图样，其图框格式一般采用A4幅面竖装或A3幅面横装。

装订边预留25mm宽。

图框距离图纸边界的尺寸要依据图幅大小以及有无装订边而不同。

格式见图1-1-2。

不需装订的图样则不留装订边，其图框格式见图1-1-3。

图1-1-1 图纸的基本幅面及加长幅面尺寸图1-1-2 留装订边的图框格式图1-1-3 不留装订边的图框格式3.标题栏每张图样都必须有标题栏。

第一章制图的基本知识和技能（约2.7万字）图样是设计、制造与维修机器的重要资料，是技术交流的语言，在绘图和看图过程中首先应对绘图的基本知识有所了解，基本知识的内容包括技术制图的基本规定，几何图形的作图方法以及画图的基本技能，要正确地绘制机械图样，还必须遵循国家标准的各项规定，必须学会正确地使用各种绘图工具，掌握合理的绘图方法和步骤。

1.1 机械制图国家标准的基本规定工程图样必须符合国家标准，这些标准对科学地进行生产和图样的管理工作起着十分重要的作用，每个工程技术人员在绘制生产图样时均应熟悉并严格遵照国家标准的相关规定。

这些标准就是《技术制图》国家标准GB/T14689－１４６９１—９３，GB/T17450—17453—１９９８，《机械制图》国家标准GB4457—４４６０—８４等，GB4457.4—４４６０—８４中的“GB”是国家标准的代号（简称国标），４４５７是标准编号、４表示某部分，、８４表示１９８４年发布。

本章主要介绍制图的基本部分。

1.1.１图纸幅面与格式图纸幅面与格式（GB/T14689—93）1、图纸幅面绘制技术图样时，应该优先采用下表１—１所规定的基本幅面。

必要时允许加长幅面，加长幅面及图框尺寸在GB/T14698—93中另有规定。

在图纸上必须用粗实线画出图框，其格式分为留装订边和不留装订边的两种图纸，但是，同一产品的图纸只能采用同一格式。

留装订边的图纸，其图框格式如图１—１所示，(a)(b)图１—１留装订边的图框格式不留装订边的图纸，其图框格式如图１—２所示，尺寸按表１—１的规定。

(a)(b)图１—２不留装订边的图框格式３、标题栏每张图纸必须画出标题栏，标题栏的格式和尺寸按GB10609.1—89规定，如图1—3所示，标题栏通常位于图纸右下角。

图1—3标题栏标题栏按图纸分为X 型如图１—１（b ）、图１—２(b)，和Y 型如图１—１（a ）、图１—２（a ），看图的正方向与标题栏一致。
