1 XX隧道出口进洞施工方案

1.编制依据及原则

1.1编制依据

1.1.1 铁路扩能改造工程 标段招标文件及设计图纸、工程量清单；

1.1.2改建铁路南平至龙岩铁路扩能改造工程XX隧道设计图（图号： ；

1.1.3建设单位编制并下发的指导性施工组织设计；

1.1.4国家有关方针政策和国家、铁道部有关标准规范、规程和验标等；

1.1.5现场踏勘调查资料；

1.1.6改建铁路南平至龙岩铁路扩能改造工程XX隧道工程，主要包括洞口工程施工、管棚施工以及暗洞GTXDK5+732～GTXDK5+762段落。

1.2编制原则

1.2.1符合性原则

遵守招标文件中的安全、质量、工期、环保、文明施工等的规定及铁路建设工程施工合同条件、合同协议条款及补充协议内容。满足建设工期和工程质量标准，符合施工安全、环境保护、水土保持和地质灾害防治等要求。

1.2.2坚持科学、先进、经济、合理与实用相结合的原则

结合本标段工程特点，采用先进的施工技术，应用科学的组织方法，合理地安排施工顺序、优化施工方案，组织均衡、连续生产；以关键线路为中心，建立数学模型进行工期、资源优化；管理目标明确，指标量化、措施具体、针对性强。

1.2.3创新、发展的原则

积极采用、鼓励研发提高工程技术和施工装备水平、保证施工安全 进洞方案

2 和工程质量、加快施工进度、降低工程成本的新技术、新材料、新工艺、新设备。

1.2.4坚持百年大计、质量第一的原则

坚持质量第一的原则，确立质量目标，制定创优规划，严格执行质量检验及验收标准，制定科学合理的施工方案，确保结构安全，综合工程质量确保达到部级优质工程的标准。确保全部工程达到国家及铁道部现行的施工质量验收标准，并满足按设计速度开通要求。

1.2.5保证工期的原则

本项目工程必须保证足够的技术装备和人员投入，采用机械化施工，科学安排施工工序，合理安排劳力、材料和机械设备，优化资源配置，确保工期要求。

1.2.6选派有丰富经验、技术水平高的管理人员和技术人员组成强有力的现场管理机构，按照业主要求组织专业化施工。

1.2.7坚持超前地质预报，利用地质物探综合技术，将超前预报及监控量测作为主要施工工序，提高地质灾害的预报和应变能力，确保在复杂困难地质条件下的施工安全。

1.2.8文明施工、环境保护的原则

认真落实福建福平铁路有限责任公司下发的“环境保护、水土保持、文物保护工作指南”及国家相关规定。

2、工程概况

2.1工程简介

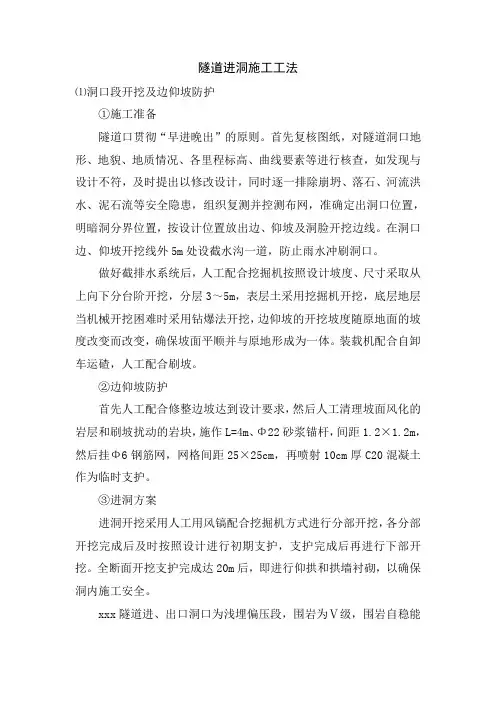

XX隧道起迄里程GTXDK5+557～GTXDK5+778，全长221m。进口位于福建省龙岩市新罗区XX镇洋美村，按照“早进洞、晚出洞”的原则，隧 进洞方案

3 道出口洞口里程为GTXDK5+778，采用直切式明洞门，明暗交界里程为GTXDK5+762，暗挖施工起始段落设置一环φ108大管棚，管棚长30m。

XX隧道设计为单洞双线隧道，洞身围岩：Ⅳ级60m、Ⅴ级115m，另有进口30m明洞和出口明洞16m。

隧道围岩级别及施工方法统计表

序号 里程 长度（m） 围岩级别 施工方法

1 GTXDK5+557～GTXDK5+568 11 V级围岩半路堑单压式明洞（墙底开挖） 明挖法

2 GTXDK5+568～GTXDK5+587 19 V级围岩半路堑偏压式明洞（墙底开挖） 明挖法

3 GTXDK5+587～GTXDK5+617 30 Ⅴ 四步CD法

4 GTXDK5+617～GTXDK5+637 20 Ⅴ 三台阶法

5 GTXDK5+637～GTXDK5+680 43 Ⅳ 三台阶法

6 GTXDK5+680～GTXDK5+697 17 Ⅳ 三台阶法

7 GTXDK5+697～GTXDK5+732 35 Ⅴ 三台阶法

8 GTXDK5+732～GTXDK5+762 30 Ⅴ 四步CD法

9 GTXDK3+762～GTXDK5+778 16 Ⅴ级围岩半路堑单压式明洞（墙底开挖） 明挖法

2.2工程地质特征

工点范围内岩性主要为含砾粉质粘土、炭质粉砂岩、泥岩、石英砂岩与粉砂岩互层等，山坡坡面及冲沟内分布有第四系粉质粘土、山顶局部分布有第四系石英砂岩等。

设计出口段30m（GTXDK5+732～GTXDK5+762）为Ⅴ级围岩，开挖采用四步CD法。

2.3水文地质特征

隧道地下水主要为岩溶水。

3、工程数量 进洞方案

4 3.1导向墙及长管棚施工数量

出洞口导向墙及长管棚数量表

项目名称 材料规格 单位 地层

30m

导向墙 墙身圬工 C20混凝土 m3 18.97

导向钢管 Φ140×5mm热轧无缝钢管 kg 782.55

导向墙内模 工字钢架 I18b型钢钢架 kg 861

连接钢筋 270×240×16mm（12块） kg 97.67

螺栓/螺母 M27×80/M80 套 16

长管棚 钢（花）管 Φ108mm×6mm热轧无缝钢管 kg 21276.9

接头钢管 Φ114mm×5mm热轧无缝钢管 kg 675.95

钻孔 Φ127mm m

1410

清孔（两遍） Φ127mm m 1410

封孔 M10水泥砂浆 m3 11.49

注浆 水泥浆液（水灰比1：1） m3 5.43

3.2、GTXDK5+732～GTXDK5+762段工程数量

Ⅴb级围岩工程量（GTXDK5+732～GTXDK5+762）

项 目 单 每延米 长 度（m） 合 计

开 挖 m3 120.8 30 3624

C30喷砼 m3 8.5 30 255

A6钢筋网 ㎏ 51.06 30 1531.8

C25喷砼 m3 3.2 30 94.8

Φ22砂浆锚杆 m 28 30 840

C35钢筋砼（拱墙、仰拱） m 27.73 30 443.68

Φ22HRB400 ㎏ 1069.77 30 32093.1
