GB7231-2024 工业管道的基本识别色是什么？

GB7231-2024是中国国家标准，规定了工业管道的基本识别色。该标准于2024年6月1日开始实施。根据该标准，工业管道的基本识别色包括红色、蓝色、绿色和黄色四种颜色。不同颜色的管道代表着不同的用途和性质，有助于工人和技术人员正确识别和使用管道。

红色：一般用于输送油品、气体等易燃易爆介质的管道。红色标识在视觉上具有较高的辨识度，能够提醒人们注意安全风险。

蓝色：一般用于输送水、蒸汽等无毒无害介质的管道。蓝色标识在视觉上也具有较高的辨识度，能够帮助人们快速识别出与安全无关的管道。

绿色：一般用于输送化学品、农药等具有一定毒性或腐蚀性的介质的管道。绿色标识在视觉上相对较弱，但仍然能够引起人们的注意，提醒人们注意安全风险。

黄色：一般用于输送食品、药品等对卫生要求较高的介质的管道。黄色标识在视觉上较弱，但仍然能够引起人们的注意，提醒人们注意卫生要求。

除了上述四种基本识别色外，GB7231-2024还规定了其他一些特殊情况下的识别色，例如对于具有特殊性能或用途的管道可以采用其他颜色进行标识。总体来说，GB7231-2024为工业管道的安全运行提供了重要的识别依据。

11 金陵石化石油

化工设备、管道颜色及标志参照标准

表一 石油化工设备、机械表面色及标志色

序 号 设备、机械类别 表 面 色 标 志 色 备 注

1 静设备

（1） 储罐 银 大红

重质物料罐 中灰 大红

（2） 塔 银 大红

（3） 冷换设备 银 大红

（4） 反应器 银 大红

（5） 其它 银 大红

2 工业炉 银 大红

3 锅炉 银 大红

4 泵 银 大红

5 电机 苹果绿 大红

6 压缩机 浅绿 大红

7 风机 天酞蓝 大红

8 离心机 浅绿 大红

9 鹤管 橘黄 大红

10 钢烟囱 银 大红

11 火炬 银 大红

12 联轴器防护罩 浅黄

13 消防设备 大红 白

表二 电气、仪表设备的表面色及标志色

22 序 号 设备、机械类别 表 面 色 标 志 色 备 注

1 开关柜 海灰 大红 内表面象牙色

2 配电盘 海灰 大红 内表面象牙色

3 变压器 海灰

4 动力或配电箱 海灰 大红

5 操作台 海灰 内表面象牙色

6 仪表盘 苹果绿或海灰 内表面象牙色

7 现场仪表箱 苹果绿或海灰 大红

8 盘装仪表 海灰

9 就地仪表 海灰

10 电缆桥架、电缆槽 中酞蓝

表三 管道表面色及标志色

序 号 名 称 表面色 标志色

字样和箭头

1 物料管道

（1） 一般物料 银 大红

(2) 酸、碱 管道紫 大红

2 公用工程管道

(1) 水 艳绿 白

(2) 污水 黑 白

(3) 蒸汽 银 大红

(4) 空气及氧 天酞蓝 大红

(5) 氮 淡黄 大红

33 (6) 氨 中黄 大红

3 紧急防空管（管口） 大红 淡黄

4 消防管道 大红 白

5 电气、仪表保护管 黑

6 仪表管道

(1) 仪表风管 天酞蓝

(2) 气动信号管、导压管 银

表四 管道上的阀门、小型设备表面色

序 号 名 称 表 面 色 备 注

管道防腐及油漆：

1．在涂刷底漆前，应清除表面的灰尘、污垢、锈斑、焊渣等物。涂刷油漆厚度应均匀，不得有脱皮、起泡、流淌和漏涂现象。

2．溢、泄水管外壁刷蓝色调和漆二道。

3．雨水管外壁刷白色调和漆二道。

4．压力排水管外壁刷灰色调和漆二道。

5．消火栓管刷樟丹二道，红色调和漆二道。自动喷水管刷樟丹二道，红色黄环调和漆二道。

6．管道支架除锈后刷樟丹二道，灰色调和漆二道。但铜管应在管道与支架之间加橡胶垫隔绝。

7．钢筋混凝土水池内壁做三层玻璃布，并要求一层玻璃布一层无毒环氧树脂交错施工，其粘接应密实无空隙，然后再刷无毒瓷釉防腐涂料；水池内的管道、爬梯及附配件刷无毒瓷釉防腐涂料。

管道涂颜色及标识规范

两个相关资料：

1：《工业管道的基本识别色、识别符号和安全标识》(GB 7231－2003)

工业管道的基本识别色、识别符号和安全标识

(GB 7231－2003)

国家标准局批准 2003－10－01实施

本标准第4章4.1；第6章6.1、6.2为强制性的，其余为推荐性的。

本标准是对GB 7231-1987《工业管路的基本识别色和识别符号》首次进行修订。

本标准是参考德国DIN 2403-1984《管道按流体介质的标识》和日本JIS 9102-1987《配管系的识别显示》修订的。

为了便于工业管道内的物质识别，本标准的基本识别色由原来的七种颜色增加到八种颜色，管道内物质的标识方法由原来的二种提高到五种。

本标准的附录A是标准的附录。

本标准自实施之日起，代替GB 7231-1987。

本标准由国家经济贸易委员会安全生产局提出和归口。

本标准负责起草单位：上海市劳动保护科学研究所。

本标准参加起草单位：上海氯碱化工股份有限公司。

本标准主要起草人：沈国定、郑宝琴、吴高兴。

1 范围

本标准规定了工业管道的基本识别色、识别符号和安全标识。

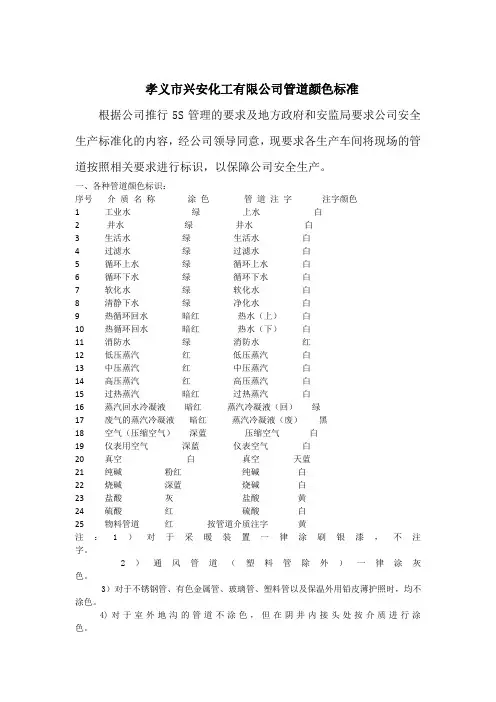

孝义市兴安化工有限公司管道颜色标准

根据公司推行5S管理的要求及地方政府和安监局要求公司安全生产标准化的内容，经公司领导同意，现要求各生产车间将现场的管道按照相关要求进行标识，以保障公司安全生产。

一、各种管道颜色标识：

序号 介 质 名 称 涂 色 管 道 注 字 注字颜色

1 工业水 绿 上水 白

2 井水 绿 井水 白

3 生活水 绿 生活水 白

4 过滤水 绿 过滤水 白

5 循环上水 绿 循环上水 白

6 循环下水 绿 循环下水 白

7 软化水 绿 软化水 白

8 清静下水 绿 净化水 白

9 热循环回水 暗红 热水（上） 白

10 热循环回水 暗红 热水（下） 白

11 消防水 绿 消防水 红
