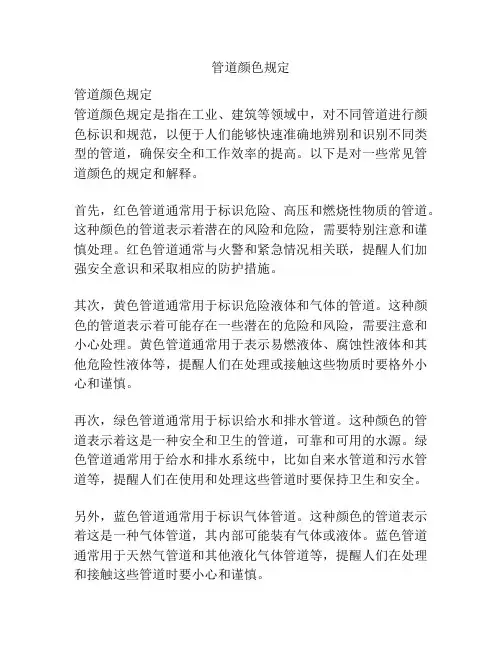

管道颜色规定管道颜色规定管道颜色规定是指在工业、建筑等领域中,对不同管道进行颜色标识和规范,以便于人们能够快速准确地辨别和识别不同类型的管道,确保安全和工作效率的提高。
以下是对一些常见管道颜色的规定和解释。
首先,红色管道通常用于标识危险、高压和燃烧性物质的管道。
这种颜色的管道表示着潜在的风险和危险,需要特别注意和谨慎处理。
红色管道通常与火警和紧急情况相关联,提醒人们加强安全意识和采取相应的防护措施。
其次,黄色管道通常用于标识危险液体和气体的管道。
这种颜色的管道表示着可能存在一些潜在的危险和风险,需要注意和小心处理。
黄色管道通常用于表示易燃液体、腐蚀性液体和其他危险性液体等,提醒人们在处理或接触这些物质时要格外小心和谨慎。
再次,绿色管道通常用于标识给水和排水管道。
这种颜色的管道表示着这是一种安全和卫生的管道,可靠和可用的水源。
绿色管道通常用于给水和排水系统中,比如自来水管道和污水管道等,提醒人们在使用和处理这些管道时要保持卫生和安全。
另外,蓝色管道通常用于标识气体管道。
这种颜色的管道表示着这是一种气体管道,其内部可能装有气体或液体。
蓝色管道通常用于天然气管道和其他液化气体管道等,提醒人们在处理和接触这些管道时要小心和谨慎。
此外,黑色管道通常用于标识废水和处理废物的管道。
这种颜色的管道表示着这是一种废弃物和废水的处理管道,需要特殊的处理和清理。
黑色管道通常用于化学废水、工业废水和其他废物处理管道等,提醒人们在处理和接触这些管道时要加强环境保护和防护措施。
最后,橙色管道通常用于标识化学品和腐蚀性物质的管道。
这种颜色的管道表示着管道内可能含有腐蚀性物质和危险化学品,需要特别的警惕和防范。
橙色管道通常用于酸碱液体、危险化学品和其他腐蚀性物质的管道等,提醒人们在接触和处理这些管道时要格外小心和谨慎。
以上是对一些常见管道颜色的规定和解释。
通过合理的颜色标识和规范,可以提高工作的效率和安全性,避免事故和危险的发生。
介质管道颜色标准在工业生产中,管道是起着重要作用的基础设施之一。
不同的管道用途和介质要求,需要进行标识以确保安全操作和预防事故的发生。
介质管道颜色标准是一种用颜色来标识管道介质的方法,可以帮助人们快速辨认管道内介质的性质和特性,从而采取相应的措施。
管道颜色标准的设计原则是简单明了、易于辨认和持久耐用。
下面将介绍一些常见的介质管道颜色标准及其代表的介质。
1. 蓝色管道:蓝色一般用来表示供水管道。
这些管道用于输送自来水或其他用于工业和生活的清洁水源。
蓝色的管道标识可以提醒人们注意管道内水源的净化和保护。
2. 绿色管道:绿色一般用于表示给排水管道。
这些管道用于排放废水、污水和其他废弃物。
绿色的管道标识可以提醒人们要谨慎处理管道内的废水,防止对环境造成污染。
3. 红色管道:红色一般用于表示危险介质管道。
这些管道用于输送易燃、易爆、有毒或高压介质。
红色的管道标识可以提醒人们要注意管道内介质的危险性,并采取必要的防护措施。
4. 黄色管道:黄色一般用于表示气体管道。
这些管道用于输送气体,如天然气、氧气等。
黄色的管道标识可以提醒人们要注意管道内气体的性质和压力,并采取相应的安全措施。
5. 橙色管道:橙色一般用于表示化学品管道。
这些管道用于输送各种化学品,如酸、碱、溶剂等。
橙色的管道标识可以提醒人们要注意管道内化学品的性质和风险,并采取适当的防护措施。
6. 紫色管道:紫色一般用于表示燃气管道。
这些管道用于输送液化石油气、煤气等燃气。
紫色的管道标识可以提醒人们要注意管道内燃气的性质和安全操作,预防火灾和爆炸事故的发生。
7. 黑色管道:黑色一般用于表示其他管道。
这些管道用于输送非特定类型的介质,如冷却水、暖气水等。
黑色的管道标识可以提醒人们要注意管道内介质的用途和性质,确保正确操作和使用。
管道颜色标准的应用有助于提高工作安全性和生产效率。
人们可以通过管道的颜色快速判断管道内介质的特性,从而避免潜在的危险和事故的发生。

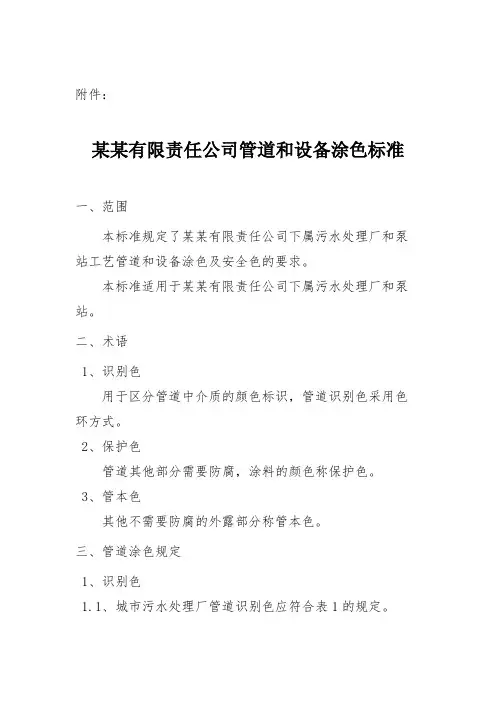

附件:某某有限责任公司管道和设备涂色标准一、范围本标准规定了某某有限责任公司下属污水处理厂和泵站工艺管道和设备涂色及安全色的要求。
本标准适用于某某有限责任公司下属污水处理厂和泵站。
二、术语1、识别色用于区分管道中介质的颜色标识,管道识别色采用色环方式。
2、保护色管道其他部分需要防腐,涂料的颜色称保护色。
3、管本色其他不需要防腐的外露部分称管本色。
三、管道涂色规定1、识别色1.1、城市污水处理厂管道识别色应符合表1的规定。
表1 城市污水处理厂管道识别色1.2、识别色使用方法,在管道上涂刷150mm的色环。
1.3、如果管道识别色与保护色或管本色相近不易识别时,应在识别色与保护色或管本色之间用对比明显的白色或黑色涂刷宽150mm的色环。
1.4、识别色色环应涂刷在所有管路的交叉点、阀门和穿孔两侧的管道上以及其他需要识别的部位。
1.5、色环的间隔一般情况下为5m。
2、保护色2.1、保护色应同识别色有明显区别。
2.2、城市污水处理厂管道保护色宜符合表2的规定。
表2 城市污水处理厂管道保护色2.3、下列情况不考虑保护色的颜色a)受特殊环境影响,必须选用某种只有一种颜色的涂料才能耐用时,可涂该种单色涂料;b)涂沥青防腐;c)室外地沟内管道防腐。
3、管本色下列管道为管本色,可不涂保护色。
a)不锈钢管、铝管、塑料管;b)保温管外包铝板、镀锌板;c)采用铝筒保温的管道。
四、设备涂色规定城市污水处理厂设备涂色应符合表3的规定。
表3 城市污水处理厂设备涂色五、安全色规定城市污水处理厂安全色应符合表4的规定。
表4 城市污水处理厂安全色六、识别符号1、当数种管道同时出现在一起,有误用可能或易发生安全事故时,管道上应标注介质名称及介质流向。
2、介质名称采用中文全称、化学符号或英文全称的方法识别。
3、介质名称、介质流向应采用对比明显的黑色或白色在管道上涂刷。
4、介质名称、介质流向标识尺寸:七、其他1、安全色每年应至少检查一次,当发现颜色有污染或有变化褪色时,应及时涂色。
管道表面涂色标准规定为了做好12000吨/年三聚氰胺项目及配套工程的试车开车工作,技术科根据原化工部的规定和集团制定的规范,下达管道涂色的规定,规定如下:1、管道的涂漆1.1 凡是不锈钢、铝材、塑料制造的管道均不另行涂漆,但需涂色标漆。
1.2消防设施:如消防栓、报警器、消防箱等器材用大红色,危险设施如放射源等涂黄色与黑色间隔斜条。
2、管道输送介质的区别2.1除遵循上述规定以外,一些不保温的管道面漆按管道颜色表格涂色,以便识别管内介质、介质的种类和状态。
2.2保温管道的保护壳表面,用玻璃丝布的,按照管道颜色表格涂色,以便识别管内介质的种类和状态。
以白铁皮、铝皮或复合硅酸盐材料的表面,虽不涂色,但应涂识别色环,色环一般用双环,其间距和尺寸见表1。
2.3为有利于识别管内流体的性质、名称和流向,在主要管道上应标出介质的流向,并写明介质的名称、管道规格。
2.3.1箭头尺寸见表22.3.2介质名称用全称,如二氧化碳、循环水,名称读写顺序方向与管道平行。
2.4识别标志涂刷地点:直管段、管道拐弯处、分支处、穿墙前后、楼面上下、界区交接处,特别是设备、机泵进出口处都应涂刷。
在管段部分,以管架跨度为标注间距,并列管标注要互相错开。
2.5流向标记的颜色当管道涂刷识别色漆时,流向标记应用色彩对比度大的颜色,一般用红色。
如管道基本色为红色或黑色时,箭头则用白色。
当管道涂刷识别色环时,流向标记涂刷在两组色中间,颜色应与色环颜色一致。
D N<50时,,流向标记挂牌表示,标牌(矩形250×100mm)上面应标明流体名称,并在标牌的一端标示流体流向。
2.6注字要求字体,中文为仿宋体,见表33、管道涂色和注字标准见附表4。
表1D N*保温管道以保温后D G计算表2表3表4山东海化魁星化工有限公司生产处二〇〇〇年五月一日。

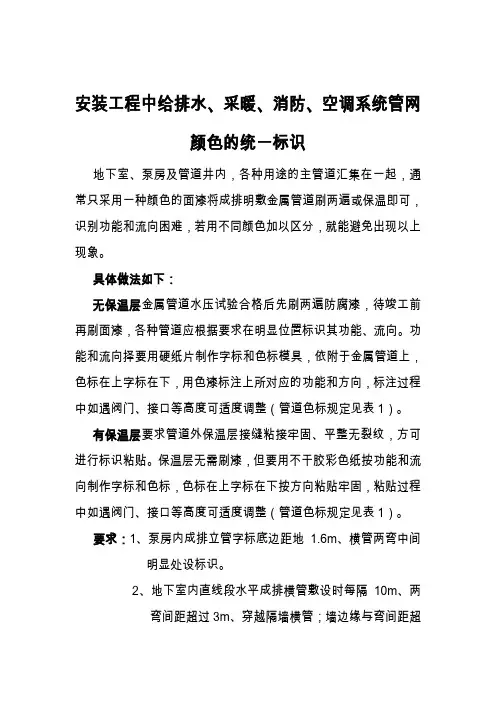

安装工程中给排水、采暖、消防、空调系统管网
颜色的统一标识
地下室、泵房及管道井内,各种用途的主管道汇集在一起,通常只采用一种颜色的面漆将成排明敷金属管道刷两遍或保温即可,识别功能和流向困难,若用不同颜色加以区分,就能避免出现以上现象。
具体做法如下:
无保温层金属管道水压试验合格后先刷两遍防腐漆,待竣工前再刷面漆,各种管道应根据要求在明显位置标识其功能、流向。
功能和流向择要用硬纸片制作字标和色标模具,依附于金属管道上,色标在上字标在下,用色漆标注上所对应的功能和方向,标注过程中如遇阀门、接口等高度可适度调整(管道色标规定见表1)。
有保温层要求管道外保温层接缝粘接牢固、平整无裂纹,方可进行标识粘贴。
保温层无需刷漆,但要用不干胶彩色纸按功能和流向制作字标和色标,色标在上字标在下按方向粘贴牢固,粘贴过程中如遇阀门、接口等高度可适度调整(管道色标规定见表1)。
要求:1、泵房内成排立管字标底边距地1.6m、横管两弯中间明显处设标识。
2、地下室内直线段水平成排横管敷设时每隔10m、两弯
间距超过3m、穿越隔墙横管;墙边缘与弯间距超过
3m均应在明显处设标识。
3、竖井内成排立管色标底边距地0.8m。
4、所有管线,能用吊杆固定的,就不要用支架,吊杆在
梁板上生根,最好采用内爆螺栓,然后再加装饰小盖,穿梁过板,加装塑料装饰圈、落地管、落地支架、根部制成水泥小台,既能保护根部不锈蚀,又起到美观作用。
5、管道的吊架、吊杆和支架的表层漆色为深黄色。
箭头
箭头的尖角为60°形状如图1所示;尺寸值见表2
图1
管道流向箭头与管道名称尺寸(mm)表2
各种管道色别规定表1。

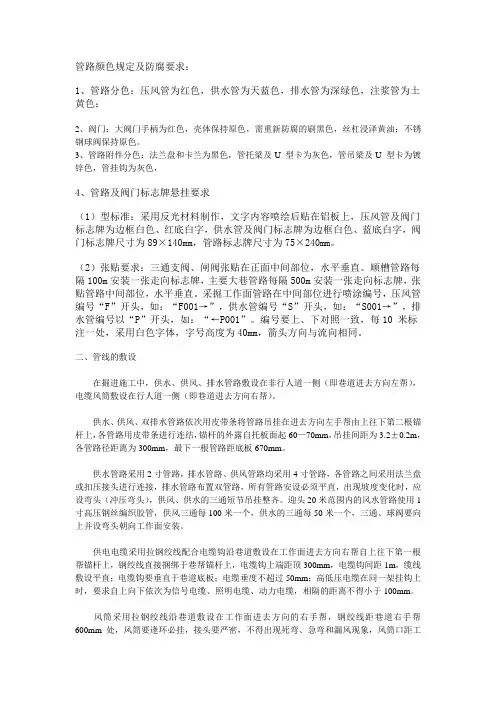

管路颜色规定及防腐要求:1、管路分色:压风管为红色,供水管为天蓝色,排水管为深绿色,注浆管为土黄色;2、阀门:大阀门手柄为红色,壳体保持原色,需重新防腐的刷黑色,丝杠浸泽黄油;不锈钢球阀保持原色。
3、管路附件分色:法兰盘和卡兰为黑色,管托梁及U 型卡为灰色,管吊梁及U 型卡为镀锌色,管挂钩为灰色,4、管路及阀门标志牌悬挂要求(1)型标准:采用反光材料制作,文字内容喷绘后贴在铝板上,压风管及阀门标志牌为边框白色、红底白字,供水管及阀门标志牌为边框白色、蓝底白字,阀门标志牌尺寸为89×140mm,管路标志牌尺寸为75×240mm。
(2)张贴要求:三通支阀、闸阀张贴在正面中间部位,水平垂直。
顺槽管路每隔100m安装一张走向标志牌,主要大巷管路每隔500m安装一张走向标志牌,张贴管路中间部位,水平垂直。
采掘工作面管路在中间部位进行喷涂编号,压风管编号“F”开头,如:“F001→”,供水管编号“S”开头,如:“S001→”,排水管编号以“P”开头,如:“←P001”。
编号要上、下对照一致,每10 米标注一处,采用白色字体,字号高度为40mm,箭头方向与流向相同。
二、管线的敷设在掘进施工中,供水、供风、排水管路敷设在非行人道一侧(即巷道进去方向左帮),电缆风筒敷设在行人道一侧(即巷道进去方向右帮)。
供水、供风、双排水管路依次用皮带条将管路吊挂在进去方向左手帮由上往下第二根锚杆上,各管路用皮带条进行连结,锚杆的外露自托板面起60—70mm,吊挂间距为3.2±0.2m,各管路径距离为300mm,最下一根管路距底板670mm。
供水管路采用2寸管路,排水管路、供风管路均采用4寸管路,各管路之间采用法兰盘或扣压接头进行连接,排水管路布置双管路,所有管路安设必须平直,出现坡度变化时,应设弯头(冲压弯头),供风、供水的三通短节吊挂整齐。
迎头20米范围内的风水管路使用1寸高压钢丝编织胶管,供风三通每100米一个,供水的三通每50米一个,三通、球阀要向上并设弯头朝向工作面安装。

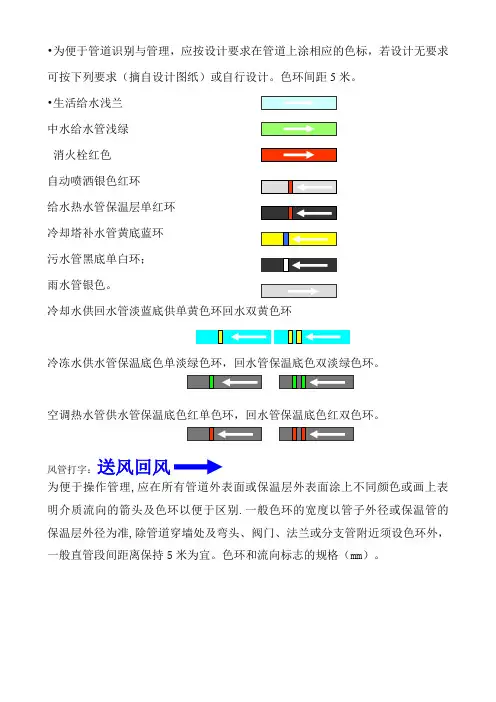

•为便于管道识别与管理,应按设计要求在管道上涂相应的色标,若设计无要求可按下列要求(摘自设计图纸)或自行设计。
色环间距5米。
•生活给水浅兰
中水给水管浅绿
消火栓红色
自动喷洒银色红环
给水热水管保温层单红环
冷却塔补水管黄底蓝环
污水管黑底单白环;
雨水管银色。
冷却水供回水管淡蓝底供单黄色环回水双黄色环
冷冻水供水管保温底色单淡绿色环,回水管保温底色双淡绿色环。
空调热水管供水管保温底色红单色环,回水管保温底色红双色环。
风管打字:送风回风
为便于操作管理,应在所有管道外表面或保温层外表面涂上不同颜色或画上表明介质流向的箭头及色环以便于区别.一般色环的宽度以管子外径或保温管的保温层外径为准,除管道穿墙处及弯头、阀门、法兰或分支管附近须设色环外,一般直管段间距离保持5米为宜。
色环和流向标志的规格(mm)。
给水、排水管道应有不同的标识,并应符合下列规定:
(1).给水管道应为蓝色环;
(2).热水供水管道应为黄色环、热水回水管道应为棕色环;
(3)排水管道应为黄棕色环.
(4)消火栓给水架空管道外应刷红色油漆或涂红色环圈标志,并应注明管道名称和水流方向标识。
红色环圈标志,宽度不应小于20mm,间隔不宜大于4m,在一个独立的单元内环圈不宜少于2处。
(5)喷淋配水干管、配水管应做红色或红色环圈标志。
红色环圈标志,宽度不应小于20mm,间隔不宜大于4m,在一个独立的单元内环圈不宜少于2处。
水厂及泵站设备及管道颜色标准指引
目录
1.目的 ....................................................
2、适用范围................................................
3.职责 ....................................................
4.设备、管道颜色和标识符号的规定
1. 目的
1.1 为了便于对设备、管道内物质的识别,以及有利于设备、管道的
安全、醒目、美观和整洁。
2. 适用范围
2.1 适用于公司各制水厂及加压泵站。
3. 职责
3.1 生产运行部负责对管道的颜色和标记进行核实。
3.2 在投入使用后,使用部门(各水厂及泵站)负责管道颜色和标记
的定期维护和保养工作。
4. 设备及管道颜色和标识符号的规定
4.1 设备及管道涂色分类表
根据《压力管道涂漆防腐工艺导则》,公司水厂及泵站的设备及管道应按表1的规定对设备管道涂刷识别色。

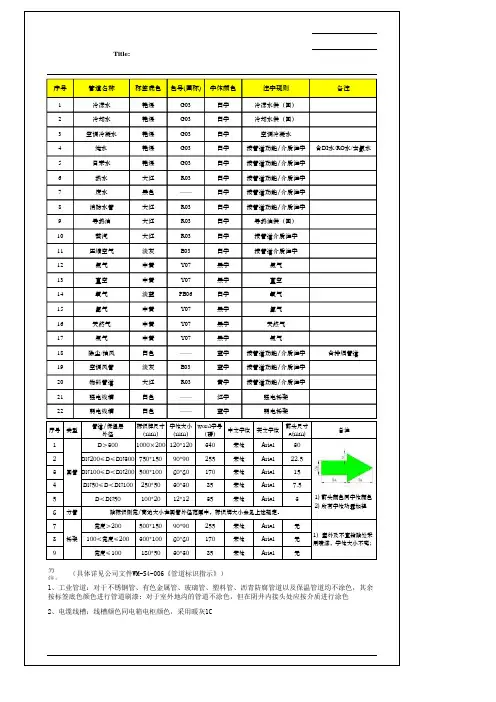

表1设备及管道涂色分类表
注:栏杆着色只限于一般金属栏杆,不含不锈钢栏杆。
4.2 设备及管道标识方式
4.2.1管道全长上标识,其标识的场所应当包括所有管道的起点、终点、
交叉点、转弯处、穿墙孔两侧等的管道上和其他需要标识的部位。
4.2.2设备标识需全标识
4.3物质流向的标识
4.3.1管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,
则以双向箭头表示,箭头为艳绿色。
4.3.2箭头的最小外形尺寸,应以能清楚观察识别符号来确定。
4.3.3放空管线按管内介质规定涂色,划上流向,并注入“排气”两字。
(注:素材和资料部分来自网络,供参考。
