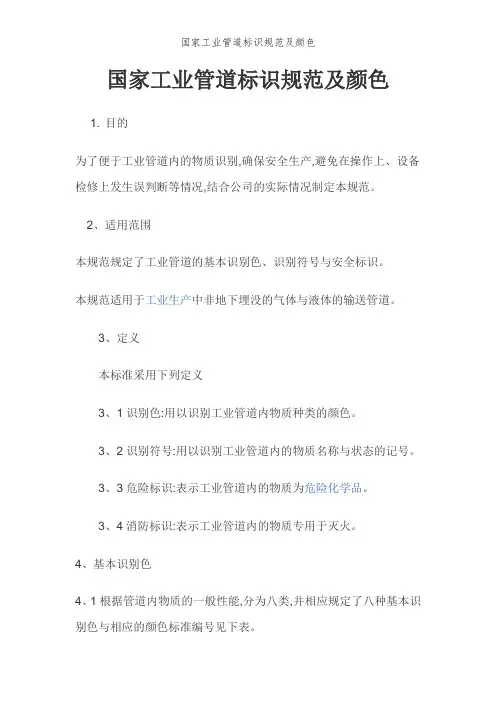

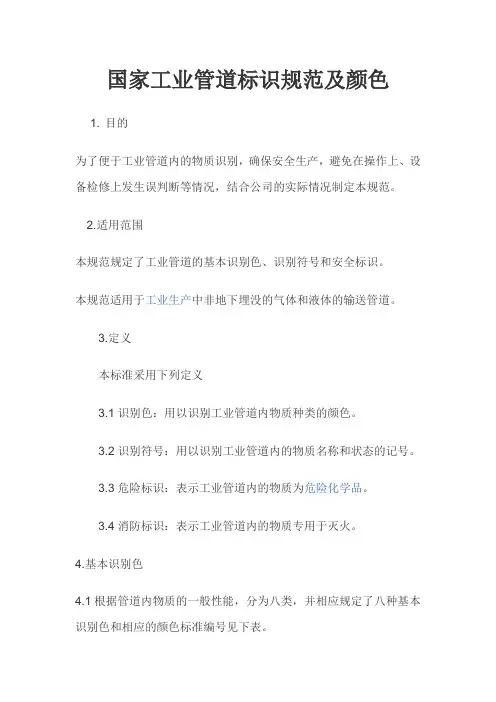

国家工业管道标识规范及颜色
1.目得
为了便于工业管道内得物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司得实际情况制定本规范。
2、适用范围
本规范规定了工业管道得基本识别色、识别符号与安全标识。
本规范适用于工业生产中非地下埋没得气体与液体得输送管道。
3、定义
本标准采用下列定义,
3、1识别色：用以识别工业管道内物质种类得颜色。
3、2识别符号：用以识别工业管道内得物质名称与状态得记号。
3、3危险标识：表示工业管道内得物质为危险化学品。
3、4消防标识：表示工业管道内得物质专用于灭火。
4、基本识别色
4、1根据管道内物质得一般性能，分为八类，并相应规定了八种基本识别色与相应得颜色标准编号见下表。
物质种类基本识别色颜色标准编号色样
水艳绿 G03 见电子版本
水蒸气大红 R03
空气淡灰 B03
气体中黄 Y07
酸或碱紫 P02
可燃液体棕 YR05
其她液体黑 -
氧淡黄 PB06
4、2基本识别色标识方法
工业管道得基本识别色标识方法，使用方应从以下五种方法中选择。
a)管道全长上标识；
b)在管道上以宽为150mm得色环标识；
c)在管道上以长方形得识别色标牌标识；
d)在管道上以带箭头得长方形识别色标牌标识；
e)在管道上以系挂得识别色标牌标识。
4、3当采用4、2中b）、c）、d）、e）方法时，两个标识之间得最小距离应为10m。
4、 4 4、2中c）、d）、e）得标牌最小尺寸应以能清楚观察识别色来确定。
4、5当管道采用4、2中b），c），d），e）基本识别色标识方法时，其标识得场所应该包括所有管道得起点、终点、交叉点、转弯处、阀门与穿墙孔两侧等得管道上与其她需要标识得部位。
5、识别符号
工业管道得识别符号由物质名称、流向与主要工艺参数等组成，其标识应符合下列要求：
5、1 物质名称得标识
a）物质全称。例如：氮气、硫酸、甲醇。
b）化学分子式。例如：N2、H2SO4、CH3OH。
5、2 物质流向得标识
5、2、1工业管道内物质得流向用箭头表示，如果管道内物质得流向就是双向得，则以双向箭头表示。
5、2、2当基本识别色得标识方法采用4、2中d）与e）时，则标牌得指向就作为表示管道内得物质流向，如果管道内物质流向就是双向得，则标牌指向应做成双向得。
5、3 物质得压力、温度、流速等主要工艺参数得标识，使用方可按需自行确定采用。
5、4 5、1与5、3中得字母、数字得最小字体，以及5、2中箭头得最小外形尺寸，应以能清楚观察识别符号来确定。
6、安全标识
6、1危险标识
a）适用范围：管道内得物质，凡属于GB13690所列得危险化学品，其管道应设置危险标识。
b）表示方法：在管道上涂150mm宽黄色，在黄色两侧各涂25mm宽黑色得色环或色带，安全色范围应符合GB2893得规定。
c）表示场所：基本识别色得标识上或附近。
6、2消防标识
工业生产中设置得消防专用管道应遵守GB13495得规定，并在管道上标识“消防专用”识别符号。标识部位、最小字体应分别符合4、5、5、4得规定。
7、工业管道涂颜色与注字规定表
工业管道涂颜色与注字规定表
序号介质名称涂色管道注字名称注字颜色1工业水绿上水白
2井水绿井水白
3生活水绿生活水白
4过滤水绿过滤水白
5循环上水绿循环上水白
6循环下水绿循环回水白
7软化水绿软化水白
8清静下水绿净化水白
9热循环回水(上) 暗红热水(上) 白
10热循环回水暗红热水(回) 白
11消防水绿消防水红
12消防泡沫红消防泡沫白
13冷冻水(上) 淡绿冷冻水红14冷冻回水淡绿冷冻回水红15冷冻盐水(上) 淡绿冷冻盐水(上) 红16冷冻盐水(回) 淡绿冷冻盐水(回) 红17低压蒸汽红低压蒸汽白18中压蒸汽红中压蒸汽白19高压蒸汽红高压蒸汽白20过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液(回) 绿22废气得蒸汽冷凝液暗红蒸汽冷凝液(废) 黑23空气(压缩空气) 深蓝压缩空气白24仪表用空气深蓝仪表空气白25氧气天蓝氧气黑26氢气深绿氢气红27氮(低压气) 黄低压氮黑
28氮(高压气) 黄高压氮黑29仪表用氮黄仪表用氮黑30二氧化氮黑二氧化氮黄31真空白真空天蓝32氨气黄氨黑33液氨黄液氨黑34氨水黄氨水绿35氯气草绿氯气白36液氨草绿纯氯白37纯碱粉红纯碱白38烧碱深蓝烧碱白39盐碱灰盐酸黄40硫酸红硫酸白41硝酸管本色硝酸蓝42醋酸管本色醋酸绿
43煤气等可燃气体紫煤气(可燃气体) 白
44可燃液体银白油类(可燃液体) 黑
45物料管道红按管道介质注字黄
7、1对于采暖装置一律涂刷银漆，不注字。
7、2通风管道（塑料管除外）一律涂灰色。
7、3对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时，均不涂色。
7、4对于室外地沟得管道不涂色，但在阴井内接头处应按介质进行涂色。
7、5对于保温涂沥青得防腐管道，均不涂色。
《中华人民共与国国家标准（GB 7231-2003）：工业管道得基本识别色、识别符号与安全标识》就是对GB7231-1987《工业管路得基本识别色与识别符号》首次进行修订。
《中华人民共与国国家标准（GB 7231-2003）：工业管道得基本识别色、识别符号与安全标识》就是参考德国DIN 2403-1984《管道按流体介质得标识》与日本JIS 9102-1987《配管系得识别显示》修订得。为了便于工业管道内得物质识别，《中华人民共与国国家标准（GB 7231-2003）：工业管道得基本识别色、识别符号与安全标识》得基
