浙大中控DCS系统维护作业指导书

DCS系统维护检修操作规程

为了保障DCS控制系统的安全，确保生产监控系统的正常运行，对DCS系统的维护与检修制定如下规程：

1、严禁在已上电情况下进行连接、拆除或移动操作站主机。此操作疏忽可能引起严重的人员伤害和计算机设备的损坏

2、不得随意拉动机笼接线、接地线、供电线路、通信电缆等；

3、严禁擅自改装、拆装系统部件；

4、严禁非相关设备使用操作站和工程师站上的电源，以免影响正常操作。

5、严禁非专业人员及外单位人员进入系统机柜间，对系统盘柜与工程师站进行操作和修改。

6、严禁非专业人员将来源不明的光盘、移动硬盘、U盘插在操作员站和工程师站上，以防程序丢失和病毒入侵。

7、各区域操作系统的软件、DCS系统资料（包括图纸、操作手册及各种说明书等）应由仪表专业统一保管；不得损坏和丢失。

8、专业负责人应及时做好系统软件、组态程序的备份工作，保管好备份载体（软盘、光盘或硬盘），防止特殊情况下系统破坏或系统资料的丢失。

9、定期检查控制室的空调运行情况，发现问题及时处理；定期检查操作员站及控制站柜内风扇的运转情况。

10、系统维护人员和技术人员每天巡回检查系统控制站、操作站、网络的运行情况，发现问题及时解决，暂时不能处理的应及时上报厂部，并认真做好巡检记录。

11、系统维护人员定期清扫控制站、操作站、主机、卡件。

12、系统维护人员定期检查UPS电源的运行状况，发现异常情况应及时处理，不能处理的及时上报厂部并联系厂商处理。

DCS维护手册

主要内容

l.维护基础知识

l.预防维护

l.故障维护

一、维护基础知识

系统维护的意义

l.必要性：系统中任一环节出现问题，均会导致系统部分功能失效或引发控制系统故障，严重时会导致生产停车。

l.系统维护——故障处理、保持系统的良好运行状态、优化系统

系统使用维护的主要工作

l.预防维护

防患于未然，避免出现故障或出现影响生产的故障。

l.故障维护

及时有效地发现和排除故障，保障正常生产。

树立正确的维护观念

系统维护重在预防！

用到哪些常用工具？

l.硬件工具：

l.仿真器 l.过程校验仪、FLUKE、电子电位差计、电阻箱、信号发生器

l.线缆测试

l.除尘工具

l.超声波清洗仪

l.接地测试仪表

二、预防维护

.主要内容

1.日常维护

2.大修期间维护

1、日常维护

日常维护的主要内容：

l.控制室维护管理

l.控制站维护

l.操作站维护

l.网络维护

控制室管理

l.密封所有走线孔（坑）；

l.保证空调设备稳定运行，室温变化小于+5℃/h，避免凝露；

l.现场与控制室合理隔离，防尘，定时清扫，保持清洁； l.通干净仪表空气使控制室保持正压，且室内外压差不应低于25Pa

l操作台内通入仪表风

l尽量保持控制室密封设置两道门使用双层玻璃

l使用胶泥封堵控制室电缆进出口

l.制定严谨的控制室操作规程，减少人员出入。

l.进出控制室时做到快进快出，随手关门。窗户密闭

l.保持适当的湿度，40%~60%安放湿度检测仪，专人监测湿度过大－放置碱石灰，湿度过小－放置增湿器

l.需考虑空调系统自身引入外部腐蚀性气体的问题

控制室管理良好的标准

l.完备的管理制度

l.整洁的环境

l.定期的检查和整改

l.控制室及周边环境变动应经过严格审批

控制站管理

l.非维护人员不得擅进机柜室；

l.保持柜内外的清洁；

l.严禁擅自改装、拆装系统部件；

l.不得无故拉动机笼接线、接地供电线及通信电缆；

DCS常见系统维护问题 浙大中控系统

dcs常见系统维护问题-浙大中控系统

dcs常见系统维护问题

q1：现场崭新减少一台操作方式东站如何对其展开软件许可?

a：需购买配备相应权限的硬件软件狗一只，工程师狗或操作员狗。若需opc通讯连接，软件狗还需具备opc通讯权限。q2：vf软件如何进行组态备份和还原？

a：在结构组态软件中用文件“备份工程”和高级“还原成工程”可以分别对服务器组态展开备份和还原成操作方式.q3：pro软件如何展开组态备份

a：打开最新组态，点击菜单“总体信息”→“备份数据”，选取备份路径、取名、保存，即可将组态进行备份。注意：本备份操作不包含对监控历史数据的备份（如历史趋势、历史报表等），若还需对监控历史数据进行备份，则将整个组态文件复制到移动存储器即可。

q4：如何在组态软件（pro）b0d3fb减少一个位号

a：有符合类型的备用点时，修改属性，设置报警、趋势服务组态；无备用点时则增加卡件（机笼），添加位号，未用完的通道组备用点（去掉报警）；流程图上加动态数据（开关量）等；位号关联流程图（趋势画面pro2.65）；然后编译、下载、发布（或传送）。注意：增加ao点需要组回路，在线下载时现场需做好相应准备和配合。q5：大修后dcs系统如何上电，如何对dcs供电检查？

a：dcs系统对供电质量存有一定建议，大修后dcs上电应当特别注意：1、证实外部供电与否稳定，例如检修期间电压不稳中求进不要上电。

2、测试外部供电电压是否符合198v-242v要求。

3、上电时按先总电源，再操作方式东站，控制柜，外配柜顺序上电(断电则恰好相反)。

4、上电后对dcs卡件故障报警、电压故障报警、交换机和网络检查，对供电电压测试。

5、用万用表可以检查dcs每个机笼的5v、24v电压，例如高于5v、24v则不正常。例如须要对供电质量深入细致检查，需以示波器或电能质量分析仪检测分析。

.

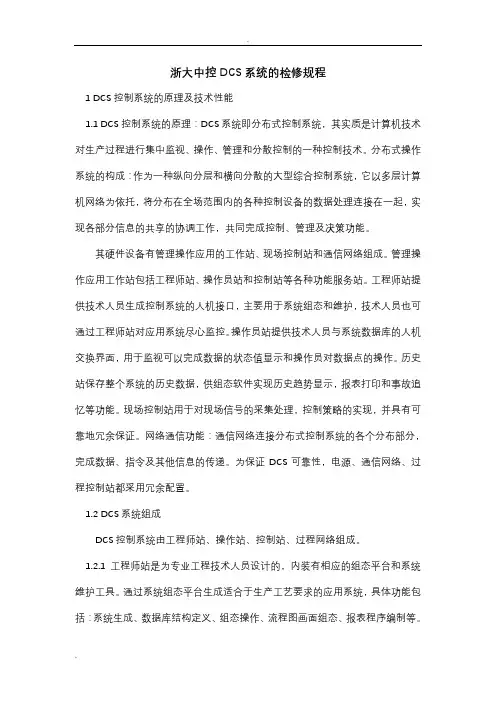

. 浙大中控DCS系统的检修规程

1 DCS控制系统的原理及技术性能

1.1 DCS控制系统的原理：DCS系统即分布式控制系统，其实质是计算机技术对生产过程进行集中监视、操作、管理和分散控制的一种控制技术。分布式操作系统的构成：作为一种纵向分层和横向分散的大型综合控制系统，它以多层计算机网络为依托，将分布在全场范围内的各种控制设备的数据处理连接在一起，实现各部分信息的共享的协调工作，共同完成控制、管理及决策功能。

其硬件设备有管理操作应用的工作站、现场控制站和通信网络组成。管理操作应用工作站包括工程师站、操作员站和控制站等各种功能服务站。工程师站提供技术人员生成控制系统的人机接口，主要用于系统组态和维护，技术人员也可通过工程师站对应用系统尽心监控。操作员站提供技术人员与系统数据库的人机交换界面，用于监视可以完成数据的状态值显示和操作员对数据点的操作。历史站保存整个系统的历史数据，供组态软件实现历史趋势显示，报表打印和事故追忆等功能。现场控制站用于对现场信号的采集处理，控制策略的实现，并具有可靠地冗余保证。网络通信功能：通信网络连接分布式控制系统的各个分布部分，完成数据、指令及其他信息的传递。为保证DCS可靠性，电源、通信网络、过程控制站都采用冗余配置。

1.2 DCS系统组成

DCS控制系统由工程师站、操作站、控制站、过程网络组成。

1.2.1 工程师站是为专业工程技术人员设计的，内装有相应的组态平台和系统维护工具。通过系统组态平台生成适合于生产工艺要求的应用系统，具体功能包括：系统生成、数据库结构定义、组态操作、流程图画面组态、报表程序编制等。而使用系统的维护工具软件实现过程控制网络调试、故障诊断、信号调校等。

1.2.2 操作站是由工业PC机、LED显示器、键盘、鼠标、打印机等组成的人机系统，是操作人员完成过程控制监控管理任务的环境。

1.2.3 控制站是系统中直接与现场打交道的I/O处理单元，完成整个工业过程的实时监控功能，控制站可冗余配置。
