涡街流量计的安装规范标准[详]

涡街流量计使用注意事项以及安装要求流量计如何操作涡街流量计的应用范围极广，可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计涡街流量计的应用范围极广，可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量，是一种性价比很高的流量仪表。

涡街流量计使用前注意事项：1、合理选择安装场所和环境。

安装涡街流量计时，要注意避开强电力设备，高频设备和强电源开关设备；避开高温热源和辐射源对涡街流量计的影响，同时尽量避开猛烈震动场所和强腐蚀环境等，同时要考虑安装维护和修理便利。

2、传感器在水平管道的侧装。

无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许可以接受侧装，这样流体的温度对放大器的影响较小。

3、传感器在水平管道的倒装。

一般情况下不推举用此安装方法，此安装方法不适用于测量一般气体、过热蒸汽。

可用于测量饱和蒸汽，适用于测量高温液体或需常常清洗管道的情况。

4、涡街流量计的传感器在有保温层管道上的安装时要注意，测量高温蒸汽，保温层较多不能超过支架高度的三分之一、5、安装饰上下游的配管应与传感器同心，同轴偏差应不小于0、5DN。

6、对于无法避开的有震动的安装环境，管道须实行减震措施。

涡街流量计传感器尽量避开安装在振动较强的管道上，特别是横向振动。

若不得已要安装时，必需实行减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

7、上下游必需有充分的直管段。

理论上，若传感器安装饰的上游在同一平面上有二个90°的弯头，则上游直管段≥25D，下游直管段≥5D；若涡街流量计的传感器安装饰的上游在不同平面上有二个90°弯头，那么上游直管段≥40D，下游直管段≥5D；另外，调整阀应安装在流量传感器的下游5D以外处，若必需安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。

涡街流量计工艺过程连接标准
涡街流量计是一种常用的流量测量仪器，广泛应用于化工、石油、制药、食品等行业中。

在使用涡街流量计时，连接标准是非常重要的一环，因为它直接影响到流量计的测量精度和稳定性。

涡街流量计的连接标准主要包括两个方面：管道连接和电气连接。

管道连接方面，涡街流量计通常采用法兰连接或螺纹连接。

法兰连接是一种常用的连接方式，它可以保证流量计与管道之间的密封性，同时也方便拆卸和维护。

在选择法兰连接时，需要注意法兰的材质和规格是否符合要求，以确保连接的牢固和稳定。

螺纹连接则适用于小口径的管道，它可以减少管道的占用空间，但需要注意螺纹的规格和密封性。

电气连接方面，涡街流量计通常采用4-20mA信号输出，需要与PLC或DCS等控制系统进行连接。

在连接时，需要注意信号线的长度和阻抗是否符合要求，以确保信号的稳定和准确。

同时，还需要注意接线的正确性和接口的保护，以避免电气故障和损坏。

除了管道连接和电气连接，涡街流量计还需要进行校准和调试。

在校准时，需要使用标准流量计或重量计进行比对，以确定涡街流量计的测量误差和修正系数。

在调试时，需要根据实际情况进行参数设置和调整，以确保流量计的测量精度和稳定性。

涡街流量计的连接标准是非常重要的一环，它直接影响到流量计的
测量精度和稳定性。

在使用涡街流量计时，需要注意管道连接和电气连接的规范和要求，同时还需要进行校准和调试，以确保流量计的正常运行和准确测量。

流量计安装标准
摘要：
一、流量计的概述
二、流量计的分类
三、流量计的安装要求
四、流量计的安装步骤
五、流量计的维护与保养
六、总结
正文：
流量计是一种测量流体流量的仪器，广泛应用于工业、农业、建筑、交通等领域。

流量计的种类繁多，常见的有电磁流量计、涡轮流量计、涡街流量计、超声波流量计等。

流量计的安装要求是保证测量准确性和使用寿命的关键。

首先，要选择合适的安装位置，一般选择管道直、无弯头、无泵等影响流量稳定的位置。

其次，要保证安装环境的清洁、无尘、无湿，避免电磁干扰。

最后，安装时要确保流量计的水平，避免因倾斜造成的测量误差。

流量计的安装步骤包括：1.准备好流量计及其配件；2.确定安装位置，清洗管道；3.将流量计与管道通过螺纹或法兰连接；4.安装支架，调整流量计的水平；5.接线，连接电源和输出信号；6.检查安装是否牢固，无泄漏。

为了保证流量计的稳定运行，需要定期进行维护与保养。

首先，定期清洗流量计，清除污垢和沉淀物；其次，定期检查流量计的运行状况，如发现问题
及时处理；最后，定期校准流量计，确保测量准确性。

总之，流量计的安装标准包括选择合适的流量计、确保安装环境满足要求、按照安装步骤进行安装、定期维护与保养。

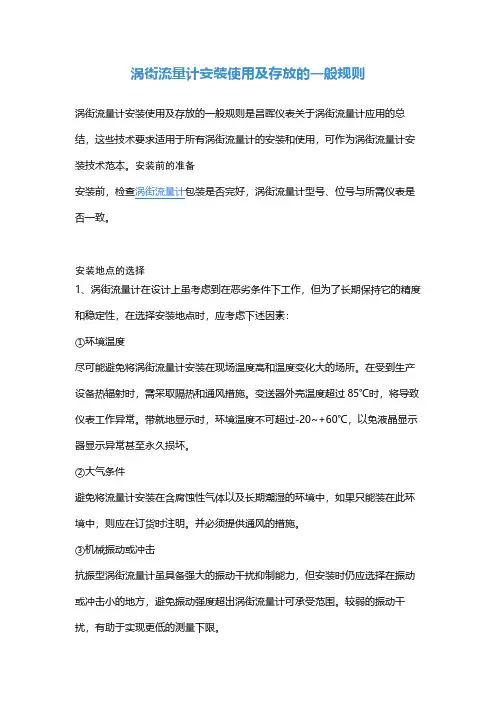

涡街流量计安装使用及存放的一般规则涡街流量计安装使用及存放的一般规则是昌晖仪表关于涡街流量计应用的总结，这些技术要求适用于所有涡街流量计的安装和使用，可作为涡街流量计安装技术范本。

安装前的准备安装前，检查涡街流量计包装是否完好，涡街流量计型号、位号与所需仪表是否一致。

安装地点的选择1、涡街流量计在设计上虽考虑到在恶劣条件下工作，但为了长期保持它的精度和稳定性，在选择安装地点时，应考虑下述因素：①环境温度尽可能避免将涡街流量计安装在现场温度高和温度变化大的场所。

在受到生产设备热辐射时，需采取隔热和通风措施。

变送器外壳温度超过85℃时，将导致仪表工作异常。

带就地显示时，环境温度不可超过-20~+60℃，以免液晶显示器显示异常甚至永久损坏。

②大气条件避免将流量计安装在含腐蚀性气体以及长期潮湿的环境中，如果只能装在此环境中，则应在订货时注明。

并必须提供通风的措施。

③机械振动或冲击抗振型涡街流量计虽具备强大的振动干扰抑制能力，但安装时仍应选择在振动或冲击小的地方，避免振动强度超出涡街流量计可承受范围。

较弱的振动干扰，有助于实现更低的测量下限。

④注意工艺管道和安装方式，流量计前后直管段长度应符合“直管段最低要求”，且直管段内径不可小于流量计内径；安装时流量计的中心和管道中心需保持一致。

安装注意事项：注意：切忌涡街流量计两边的密封垫突出在管道之内，以免导致难以预计的示值波动和误差。

2、法兰的连接螺栓要拧紧。

3、管道连接处不可渗漏；施加的压力不能大于所规定的最大工作压力。

4、当部件处于受压状态时，不可松动法兰的密封紧固螺栓。

5、为确保涡街流量计检测精度，必须将涡街流量计安装于直管段上，并保证足够的上、下游直管段长度，以形成流量计所需的流场分布。

在直管总长不足时，优先考虑上游直管段长度，详细情况请参见下图。

A、缩管昌晖仪表推荐使用同心缩管：仅需考虑上游包括大管、变径管的总直管长度大于5D(法兰式或夹持式涡街流量计)、7D(插入式涡街流量计)。
