涡街流量计安装十大要求

涡街流量计变径安装要求
1. 涡街流量计变径安装时，可要注意安装位置呀！就像你找座位一样，得找个最合适的地方。

比如，不能装在有强烈震动的地方，那多影响测量啊，你说是不是？
2. 变径的尺寸选择可得慎重啊！这就好比你穿鞋子，得选合脚的呀，太大或太小都不行呢。

要是尺寸不合适，那测量能准吗？
3. 安装的时候角度也很关键呀！想想看，要是歪着放，能测好才怪呢。

就如同你拍照要摆好角度一样，得正正的呀！
4. 密封一定要做好呀！这可不能马虎，不然就像房子漏雨一样麻烦。

比如说不能有缝隙让流体跑掉，得严严实实的，对吧？
5. 对了，安装前一定要检查清楚各个部件呀！就像出门前要检查东西带没带齐一样，可别到时候发现少了什么，那就糟糕啦！
6. 安装人员得专业才行呢！可不是谁都能随便装的，这就像医生做手术一样，得专业的人来。

不然弄不好可就麻烦大了，你想想呢？
7. 安装完成后一定要测试呀！不测试怎么知道行不行呢，这就像考试后要核对答案一样重要。

你可别偷懒哦！
8. 平时也要注意维护呀！要经常看看它工作得好不好，就跟你关心你的宝贝车子一样。

只有这样，涡街流量计才能好好工作呀！总之，涡街流量计变径安装一定要认真对待，每一个细节都不能马虎！。

涡街流量计使用注意事项涡街流量计是一种用于测量管道中液体流量的设备。

它具有简单、牢靠、结构紧凑、易于维护等优点，广泛应用于石油、化工、冶金、环保等领域。

不过，在使用涡街流量计的过程中，需要注意一些事项，以确保其精准牢靠地工作。

以下是涡街流量计使用的注意事项：1. 安装位置在安装涡街流量计时，应当选择位置和方向。

安装位置选择要尽量避开涉及到管道的差压，保证流量计测量的精准性。

同时，还应当避开流体的波动、搅拌器、泵等影响测量精准性的因素。

安装方向应当与管道端面垂直，保证流经流量计的介质流速垂直于涡街叶轮的旋转轴线。

这样可以使得流体对叶轮产生旋转，在叶轮上产生涡旋，从而实现流量测量。

2. 安装、维护要求安装前和施工中，要注意对涡街流量计进行维护和检查。

安装前应对流量计的外观进行检查，确认外表无爆管，涡轮叶片无变形、磕碰等损伤。

在安装后，流量计需要进行校准，在校准之前要先彻底清洗，避开在使用过程中显现错误。

同时，需要注意保护涡街流量计的漏斗和皮托管不受损；在使用中，涡街流量计的温度和压力范围不能超出指定范围。

维护中，要适时更换涡街流量计的密封垫圈、轴承和涡轮，避开显现泄漏、摩擦和卡顿等问题。

3. 使用中注意事项在测量过程中，应当注意尽量避开含有气体、蒸汽、固体颗粒等物质的介质流经涡街流量计，以免影响测量精准度。

假如没有方法避开介质中杂质的流经，涡街流量计应当配备过滤和清理装置，适时清除固体颗粒，保证涡街叶轮转动的平稳性。

另外，涡街流量计使用过程中还需要注意以下几点。

3.1 温度、压力要保持管道稳定的温度和压力，避开涡街流量计测量受到温度、压力的影响而产生误差。

3.2 工作状态工作状态也要注意，长时间未使用的涡街流量计本身就会带有一些误差，经过校准后才能真正使用。

在使用时，应当注意适时更换涡街流量计的密封垫圈、轴承和涡轮。

3.3 电磁干扰涡街流量计的精度受到电磁干扰的影响，所以在使用过程中应当避开电源等电气设备的干扰，以免对流量计造成误差。

涡街流量计安装使用及存放的一般规则1.安装规则：a.安装位置：涡街流量计应安装在管道的垂直或水平段，避免有其他附加设备或管道放置在其上方。

b.管道直径：涡街流量计的选型应与管道直径匹配，安装时应确保流体能够充分覆盖探头。

c.安装方向：涡街流量计具有一定的方向性，需要按照箭头指示方向进行安装。

d.安装距离：涡街流量计的前后段应保持一定的距离，确保流体的动力学稳定。

e.管道准备：安装前应确保管道内无杂质、不平整或堵塞，并进行必要的清洗、疏通等处理。

2.使用规则：a.温度限制：涡街流量计具有一定的温度范围，应在规定的温度范围内使用，避免超过其额定温度。

b.压力限制：涡街流量计的压力范围应符合实际工作压力，避免超过其额定压力。

c.避免震动：涡街流量计安装时应避免与管道发生剧烈的震动，避免对流量计造成不利影响。

d.电磁环境：涡街流量计应避免安装在有较强电磁干扰的环境中，避免对信号传输和测量的干扰。

e.探头保护：涡街流量计的外露部分应保护好，避免被撞击、损坏或被堵塞。

3.存放规则：a.温度要求：涡街流量计的存放温度应在规定的范围内，避免过高或过低的温度对仪器造成损害。

b.干燥环境：存放的环境应干燥、通风，避免仪器受潮或受到湿度的影响。

c.避免阳光直射：涡街流量计存放时应避免阳光直射，避免长时间暴露在高温阳光下。

d.定期保养：存放期间应定期进行仪器的保养，包括清洁、检查和维护等工作。

e.防尘封存：长时间不使用时应将涡街流量计进行防尘封存，避免灰尘或杂质进入仪器内部。

总结起来，涡街流量计的安装使用规则主要包括：正确选择安装位置、安装方向和安装距离，避免超过温度和压力限制，避免震动和电磁干扰，保护好探头以及定期保养。

涡街流量计的存放规则主要包括：合理控制存放温度、保持干燥通风、避免阳光直射、定期保养和防尘封存。

只有按照规则进行安装、使用和存放，才能保证涡街流量计的准确测量和长时间稳定工作。

流量计安装要求整理如下安装基本要求：1 流向一致，水平管道涡街发生体垂直安装，垂直管道要求底进上出方向。

2 管道口径要与仪表口径一致，否则要进行缩扩径处理。

注意DIN（德国标准）和ANSI （美国标准）仪表内径与国标G的不同。

3 确保流量计两侧的管道内壁光滑，无堆焊。

4 良好的对中。

5 垫片不能探入管道中。

6 仪表前后直管段长度要求：进口至少20D，出口至少10D，进口有多个弯头、阀门等时要求直管段更长。

7 管道震动要求：管道不能有强烈的震动，安装时要避开电动机、水泵等振动物体，必要时在流量计旁否则加支撑或采用软管连接安装注意事项：电磁流量计需做静电接地，质量流量计需做支撑避免振动带来干扰，孔板流量计注意孔板安装方向，法兰处垫片的内径不能小于管道内径等安装直管段要求：各类流量计的上下游直管段长度应在产品技术文件中说明，由设计文件作出规定，按设计文件施工。

安装位置和流体流向的规定是为了符合仪表使用要求和保证测量精度。

对流量计上下游直管段的通常要求如下：——转子流量计，上游不小于0～5 倍管径，下游无要求；——靶式流量计，上游不小于5 倍管径，下游不小于3 倍管径；——涡轮流量计，上游不小于5～20 倍管径，下游不小于3～10 倍管径；——涡街流量计，上游不小于10～40 倍管径，下游不小于5 倍管径；——电磁流量计，上游不小于5～10 倍管径，下游不小于0～5 倍管径；——超声波流量计，上游不小于10～50 倍管径，下游不小于5 倍管径；——容积式流量计，无要求；——孔板，上游不小于5～80 倍管径，下游不小于2～8 倍管径；——喷嘴，上游不小于5～80 倍管径，下游不小于4 倍管径；——文丘里管、弯管、楔形管，上游不小于5～30 倍管径，下游不小于4 倍管径；——均速管，上游不小于3～25 倍管径，下游不小于2～4 倍管径。

——热式质量流量计，上游不小于20 倍管径，下游不小于10倍管径。

涡街流量计安装规范涡街流量计也被称为旋涡流量计或卡门涡街流量计，实现了测量仪表的智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。

涡街流量计具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

已广泛应用于各个领域。

将在未来流量仪表中占产导地位，涡街流量计适用于测量过热蒸汽、饱和蒸汽、压缩空气一般气体、水和液体的质量流量和体积流量。

今天来说说涡街流量计的安装规范及安装注意事项。

涡街流量计安装规范如下（以上海有恒测控UH-LUGB涡街流量计安装为参考）一、安装环境要求①安装场所不应有强烈震动或是强磁场干扰：泵或是阀门等引起的管道震动将造成测量误差，严重时甚至影响仪表的正常测量。

须在其上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗震效果。

②避开高温热源和折射源的直接影响：必须安装须有隔热通风装置。

在测量蒸汽等高温介质时，为防止转换器温度过高应进行隔热处理，以确保流量计外壳暴露在外，以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。

（允许隔热层高度如图所示）③避开高温环境和强腐蚀气体环境：若必须安装，须有通风措施。

④防爆型流量传感器和变送器安装于危险场所：安全栅、显示仪表、供电电源、计算机等关联设备必须安装在安全场所，流量计和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。

⑤流量计应尽量避免安装在架空较长的管道上：由于管道的下垂容易造成流量计与法兰之间的密封泄漏。

若必须安装须在流量计的上下游2D处分别设置管道支撑点。

⑥仪表最好安装在室内环境，安装在室外应注意防水、防晒及防潮，石油防护罩遮阳，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

⑦流量计应避免安装在阀门出口较近处：否则阀门的开关会影响流量计寿命，严重时会损坏流量计。

为方便维修，应安装旁通管道特别是某些生产过程中不能中间停止流体的场合。

涡街流量计安装时需要注意的事项有哪些流量计如何操作仪表的正确安装是保障仪表正常运行的紧要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

下面认真分析一下涡街流量计仪表的正确安装是保障仪表正常运行的紧要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

下面认真分析一下涡街流量计安装时需要注意的事项有哪些？（一）安装环境要求：1. 尽可能避开强电设备、高频设备、强开关电源设备。

仪表的供电电源尽可能与这些设备分别。

2. 避开高温热源和辐射源的直接影响。

若必需安装，须有隔热通风措施。

3. 避开高湿环境和强腐蚀气体环境。

若必需安装，须有通风措施。

4. 涡街流量仪表应尽量避开安装在振动较强的管道上。

若必需安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。

5. 仪表可以安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避开水顺着电缆线进入放大器壳内。

6. 仪表安装饰四周应当留有较充裕的空间，以便安装接线和定期维护。

（二）仪表管道安装要求：1. 涡街流量仪表对安装饰的上下游直管段有确定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。

注:调整阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。

2. 上、下游配管内径应相同。

如有差异，则配管内径Dp与涡街仪表表体内径Db,应充分以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。

3. 仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1—2mm。

4. 测压孔和测温孔的安装设计。

被测管道需要安装温度和压力变送器时，测压孔应设置在下游3—5D处，测温孔应设置在下游6—8D处。

5. 仪表在在管道上可以水平、垂直或倾斜安装。

6. 测量气体时，在垂直管道安装仪表，气体流向不限。

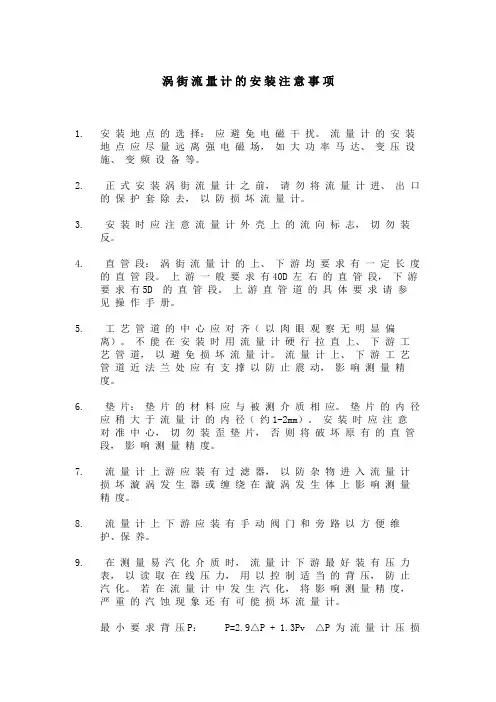

涡街流量计的安装注意事项1.安装地点的选择：应避免电磁干扰。

流量计的安装地点应尽量远离强电磁场，如大功率马达、变压设施、变频设备等。

2.正式安装涡街流量计之前，请勿将流量计进、出口的保护套除去，以防损坏流量计。

3.安装时应注意流量计外壳上的流向标志，切勿装反。

4.直管段：涡街流量计的上、下游均要求有一定长度的直管段。

上游一般要求有40D 左右的直管段，下游要求有5D 的直管段。

上游直管道的具体要求请参见操作手册。

5.工艺管道的中心应对齐（以肉眼观察无明显偏离）。

不能在安装时用流量计硬行拉直上、下游工艺管道，以避免损坏流量计。

流量计上、下游工艺管道近法兰处应有支撑以防止震动，影响测量精度。

6.垫片：垫片的材料应与被测介质相应。

垫片的内径应稍大于流量计的内径（约1-2mm）。

安装时应注意对准中心，切勿装歪垫片，否则将破坏原有的直管段，影响测量精度。

7.流量计上游应装有过滤器，以防杂物进入流量计损坏漩涡发生器或缠绕在漩涡发生体上影响测量精度。

8.流量计上下游应装有手动阀门和旁路以方便维护、保养。

9.在测量易汽化介质时，流量计下游最好装有压力表，以读取在线压力，用以控制适当的背压，防止汽化。

若在流量计中发生汽化，将影响测量精度，严重的汽蚀现象还有可能损坏流量计。

最小要求背压P：P=2.9△P + 1.3Pv △P 为流量计压损涡街流量计的安装注意事项Pv 为介质在工作状态时的汽化压力。

10.接线：电源线，流量计的输出信号线应走各自独立的管线，以防止互相干扰。

接线完成后，应盖紧接线盖，并密封穿线孔，以防潮气进入影响测量。

11.涡街流量计有法兰式与夹持式两种。

安装夹持式流量计时必须使用随表装箱的对中环。

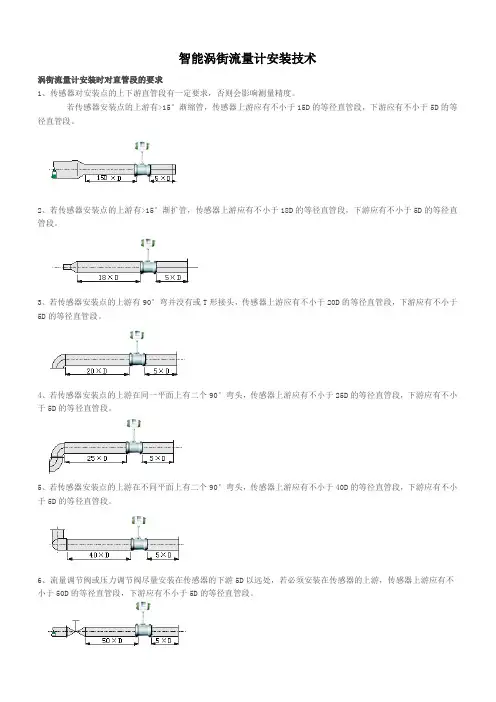

智能涡街流量计安装技术涡街流量计安装时对直管段的要求1、传感器对安装点的上下游直管段有一定要求，否则会影响测量精度。

若传感器安装点的上游有>15°渐缩管，传感器上游应有不小于15D的等径直管段，下游应有不小于5D的等径直管段。

2、若传感器安装点的上游有>15°渐扩管，传感器上游应有不小于18D的等径直管段，下游应有不小于5D的等径直管段。

3、若传感器安装点的上游有90°弯并没有或T形接头，传感器上游应有不小于20D的等径直管段，下游应有不小于5D的等径直管段。

4、若传感器安装点的上游在同一平面上有二个90°弯头，传感器上游应有不小于25D的等径直管段，下游应有不小于5D的等径直管段。

5、若传感器安装点的上游在不同平面上有二个90°弯头，传感器上游应有不小于40D的等径直管段，下游应有不小于5D的等径直管段。

6、流量调节阀或压力调节阀尽量安装在传感器的下游5D以远处，若必须安装在传感器的上游，传感器上游应有不小于50D的等径直管段，下游应有不小于5D的等径直管段。

智能涡街流量计安装时特别注意：1、传感器安装点的上游较近处若装有阀门，不断地开关阀门，对传感器的使用寿命影响极大，非常容易对传感器造成永久性损坏。

2、传感器昼避免在架空的非常长的管道上安装传感器，这样时间一长后，由于传感器的下垂非常容易造成传感器与法兰间的密封泄漏，若不得已要安装时，必须在传感器的上下游2D处分别设置管道紧固装置。

流量计安装时对配管的要求1、传感器对安装点的上下游直管段有一定要求，否则会影响测量精度。

2、传感器安装点的上下游配管的内径应与传感器内径相同，其应满足下式的要求：0.98DN≤D≤1.05DN式中：DN－－－－-传感器通径D－－－－－－配管内径3、配管应与传感器同心，同轴念头应不大于0.05DN。

4、传感器与法兰的密封垫不能凸入管道内，其内径可比传感器内径略大。

涡街流量计安装要求
1.涡街流量计只能单向测量，介质流动的方向必须与流量计箭头指示的方向相同。

2.涡街流量计垂直安装，介质自下而上流过流量计。

流量计安装在垂直管道上，流向自下而上。

3.水平安装时，流量计必须安装在整个系统的高压区，并保证相应的出口压力。

不要将流量计安装在管道的高点，因为高点经常积聚气体，管道不满，出口不能直接排空。

4.测量高温流体时，尽量使用垂直安装。

如需水平安装，请将流量计的变送器部分垂直向下或水平方向安装，以免发生高温。

5.直管段要求：流量表前管径至少为15倍，流量表后管径为5倍。

如果流量计前有弯头、凹坑、膨胀等干扰源，就必须保证流量计前30°40倍的管径，后6倍的管径流量计。

流量计应安装在调节器、压力或温度传感器的上游。

6.管道直径应略大于或等于仪器的内径。

7.使用密封圈时，注意密封圈内径应略大于或等于仪器内径，密封圈中心位于管道中心。

涡街流量计安装要求涡街流量计主要用于工业管道中对介质流体的流量测量，所测量介质包括气体、液体、蒸汽等多种介质，是根据卡门涡街原理研究生产的测量多种介质的体积流量、标况体积流量或质量流量的体积流量计。

涡街流量计具有电路稳定、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

被广泛应用于石油、冶金、新能源、制药、食品、纺织、电厂等各行业各中。

安装环境要求<1>避开强烈震动和强磁干扰：因泵或者阀引起的管道振动会造成测量误差，严重时甚至会影响仪表的正常测量，因此须在上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗震效果。

<2>避开高温热源和辐射源的直接影响。

若工况现场必须安装，须有隔热通风措施。

在测量蒸汽等高温介质时，为了防止转换器温度过高，应进行隔热处理，以确保流量计外壳暴露在以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。

<3>避开高温环境和强腐蚀气体环境。

当然若必须安装须要加设通风措施。

<4>防爆型的传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源、计算机等关联设备必须安装在安全环境中，传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。

<5>流量计尽量避免安装在架空较长的管道上，由于管道的下垂容易造成流量计与法兰之间的密封泄漏。

必须安装的工况现场须在流量计的上下游2D处分别设置管道支撑点。

<6>仪表最好安装在室内，安装在室外应注意防水、防潮、防晒使用防护罩阳，特别注意在电气接口处应将电缆线弯成U型，避免水顺着电缆线进入放大器壳内。

<7>流量计应避免安装在阀门出口较近处，否者阀门的开关会影响流量计的使用寿命。

严重时会损坏流量计。

为了方便维修，应安装旁通管道，特别是某些生产过程中不能中间停止流体的场合。

<8>应保证管道内介质处于满管状态，流量计可以安装在水平或者垂直管道上，如果安装在垂直管道上，被测介质是液体时须自下往上流动。

安装涡街流量计要严格遵守的几条纪律安装涡街流量计的几点要求涡街流量计是现在非常受欢迎的一款流量计，对工作环境和安装有很严谨的要求。

那么在安装涡街流量计的时候我们要符合哪几点要求才行呢?1、直管段：涡街流量计上游管道长度应有不小于10D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。

2、对配管的要求：涡街流量计安装点的上下游配管的内径与流量计内径相同，必须水平安装在管道上(管道倾斜在5°以内)，安装时流量计轴线应与管道轴线同心，流向要一致。

3、对旁通管的要求：为了保证蒸汽涡街流量计检修时不影响介质的正常使用，在流量计的前后管道上应安装切断阀(截止阀)，同时应设置旁通管道。

流量控制阀要安装在流量计的下游，蒸汽涡街流量计流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。

4、对外部环境的要求：蒸汽涡街流量计最好安装在室内，必须要安装在室外时，一定要采用防晒、防雨、防雷措施，以免影响使用寿命。

5、安装场所：流量计应安装在便于维修，无强电磁干扰与热辐射的场所。

6、安装焊接的要求：安装涡街流量计前应清理管道内杂物如碎片、焊渣、石块、粉尘等，推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。

最好用等径的管道(或旁通管)代替流量计进行吹扫管道。

用户另配一对标准法兰焊在前后管道上。

不允许带流量计焊接!7、密封垫片方面：安装流量计时，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量。

8、接地要求：蒸汽涡街流量计应可靠接地，不能与强电系统地线共用。

9、使用过的涡街流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。

10、使用时要在流量计规定的条件下使用，超出规定使用是不可行的，如果因此而造成流量计损坏厂家一般不予负责。

11、蒸汽涡街流量计出现问题以后，请与厂家联系，切勿盲目自行维修。

涡街流量计使用要求
1. 涡街流量计安装可得规范点啊！就好比你建房子，根基得打牢吧。

你想想，要是安装歪七扭八的，那能测准吗？
2. 操作涡街流量计要细心啊，可别大大咧咧的！这就像你开汽车，得小心翼翼地操控，不能瞎糊弄。

3. 涡街流量计的工作环境也很重要呀！它可不是什么环境都能适应的“小强”，恶劣环境会影响它的呀，就像人在不舒服的环境里也会难受一样。

4. 对涡街流量计的日常维护千万别偷懒啊！你不维护它，它怎么好好给你干活呀，这就像你对朋友，你不关心他，他能跟你好吗？
5. 涡街流量计的精度要时刻留意呀！不然出了错你都不知道，这不是给自己找麻烦嘛，就像走钢丝，得时刻保持平衡。

6. 选择涡街流量计时得慎重呀！可不是随便选一个就行的，这可比你挑衣服难多了，不合适可就麻烦大了。

7. 使用涡街流量计得按规矩来呀！不能想咋用就咋用，那不乱套了嘛，就像玩游戏得遵守游戏规则一样。

8. 涡街流量计的标定可不能马虎啊！不标定准确怎么能保证测量准确呢，这就和给手表校时一样重要。

9. 哎呀，总之，要想涡街流量计好好工作，就得在各个方面都注意呀！不能随随便便对待它，不然它也会“发脾气”不好好干活的！
我的观点结论：涡街流量计的使用要求真的很重要，只有认真对待，它才能发挥出最大的作用，为我们提供准确可靠的数据。

涡街流量计安装注意事项
涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此，应充分重视现场管道的安装条件，严格遵照使用说明书。

涡街流量计可以安装在室内或室外。

如果安装在地井，为了防止被水淹没，应选用涎水型传感器。

传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时，为了防止气泡和液滴的干扰，安装位置需注意。

涡街流量计必须保证上、下游直管段有必要的长度。

在与管道连接时，要注意以下问题。

①上、下游配管内径D与传感器内径D′相同，其差异满足下述条件：0.95D≤D′≤1.1D。

②配管应与传感器同心，同轴度小于0.05D′。

③密封垫不能凸人管道内，其内径可比传感器内径大1~2mm。

④如需断流检查或清洗传感器，应设置旁通管道。

⑤现场安装时减小振动对涡街流量计的影响值得关注。

应尽量避开振动源，采用弹性软管在小口径中连接，并加装管道支撑物。

成套安装包括前后直管段，流动调整器是保证获得高精确度测量的措施，在制造厂进行装配则更能保证安装质量。

电气安装应注意，在传感器与转换器之间采用蔽电缆或低噪声电缆连接，距离不应超过使用说明书的规定。

布线时应远离强功率电源线，尽量采用单独金属套管保护。

应遵循“一点接地”原则，接地电阻小于10Ω。

整体型和分离型均应在传感器侧接地，转换器外壳接地点应与传感器“同地”。

涡街流量计的正确安装方式
涡街流量计主要安装要求是对于直管段的要求及管道振动要求，涡街流量传感器的上游侧和下游侧应有较长的直管段；管道不能有振动，如有振动，则需对流量计两侧加固定装置。

安装要点
对于涡街流量计来说，测量气体流量时，若被测气体含有少量的液体，流量计应安装在管线的较高处。

测量液体时，若被测液体中含有少量的气体，流量计应安装在管线的较低处。

测压孔和测温孔：
需要测压时,须将测压孔设置在流量计下游2~7D的地方。

需要测温时,将温度传感器设置在离测压点下游的1~2D之间处。

管道支撑：
尽量将流量计安装在振动加速度小于20m/s2的地方。

当管道振动过强时,应对管道安装加固支撑。

封垫片：
切不可将密封垫片突出到管道中,否则将导致无法接受的误差。

流量计安装技术要求各类流量计安装技术要求插入式涡街流量计安装技术要求：1、前直管段长度不小于40D；2、后直管段长度不小于5D；$ a) Q, N& q4 c/ O3、在管道上用气焊开一个略小于ф100mm的圆孔，并把圆孔周围毛刺清除干净，以保证测头旋转流利；1 g' d5 x8 \9 |/ x- b& F4、在管道圆孔处焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直；5、将球阀及传感器安装在焊接好的法兰上；6、调节丝杠，使插入深度符合要求，流体流向必须与方向标上的指示箭头保持一致；6 p,7、均匀拧紧压盖上的螺丝；8、电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内；9、仪表安装点周围应留有一定空间，以便安装接线和定期维护；. c+ J; R, N: y* k满管式涡街流量计安装技术要求：1、前直管段长度40D；2、后直管段长度5D；3、在管道上焊上厂家提供的法兰，要求法兰轴线与管道轴线垂直；4、传感器安装在焊接好的法兰上；- }5 J+ H2 F9 e* o5、流体流向必须与方向标上的指示箭头保持一致；电磁流量计安装技术要求：1、前直管段不小于30D（混合液体时）；" z* F6 |6 J5 B6 W2、后直管段不小于5D；3 {2 |- v+ O- E6 j4 r% _3、优先选用垂直管道；4、为防止损坏传感器法兰口PTFE涂层，建议使用力矩板手紧固螺母，口径DN50的最大力矩为55N﹒m，口径DN40的最大力矩43N﹒m；, v6 v* t7 w" j1 }' B! q7 D5、为了安装、维护、保养方便，在流量计周围需有充裕的安装空间；节流孔板流量计安装技术要求：% i, z6 ^' o' |! h1、前直管段不小于8D；2、后直管段不小于5D；; @, c1 g1 u% ], y9 W4 @3、夹持节流件用的法兰与工艺管道焊接时，法兰密封面与管道轴线应垂直，且法兰轴线与管道轴线重合，法兰密封面管口焊接处不允许有突起焊肉，应打磨平整。
