涡街流量计的安装注意事项

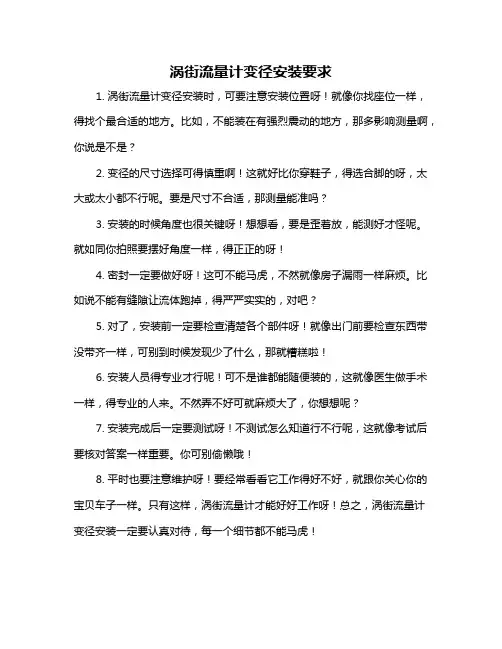

涡街流量计变径安装要求
1. 涡街流量计变径安装时，可要注意安装位置呀！就像你找座位一样，得找个最合适的地方。

比如，不能装在有强烈震动的地方，那多影响测量啊，你说是不是？
2. 变径的尺寸选择可得慎重啊！这就好比你穿鞋子，得选合脚的呀，太大或太小都不行呢。

要是尺寸不合适，那测量能准吗？
3. 安装的时候角度也很关键呀！想想看，要是歪着放，能测好才怪呢。

就如同你拍照要摆好角度一样，得正正的呀！
4. 密封一定要做好呀！这可不能马虎，不然就像房子漏雨一样麻烦。

比如说不能有缝隙让流体跑掉，得严严实实的，对吧？
5. 对了，安装前一定要检查清楚各个部件呀！就像出门前要检查东西带没带齐一样，可别到时候发现少了什么，那就糟糕啦！
6. 安装人员得专业才行呢！可不是谁都能随便装的，这就像医生做手术一样，得专业的人来。

不然弄不好可就麻烦大了，你想想呢？
7. 安装完成后一定要测试呀！不测试怎么知道行不行呢，这就像考试后要核对答案一样重要。

你可别偷懒哦！
8. 平时也要注意维护呀！要经常看看它工作得好不好，就跟你关心你的宝贝车子一样。

只有这样，涡街流量计才能好好工作呀！总之，涡街流量计变径安装一定要认真对待，每一个细节都不能马虎！。

涡街流量计安装安全操作及保养规程1. 前言涡街流量计是一种广泛应用于流体测量领域的工业仪表。

涡街流量计可以测量液体、气体或蒸汽的流量，并且具有准确度高、稳定性好、响应快等优点。

涡街流量计在水处理、化工、石油、食品、制药等领域有着广泛的应用。

然而，涡街流量计的安装和使用也是需要一定的技术和操作规程的。

在安装和使用涡街流量计时，如果不注意操作方法，可能会对设备造成损坏，甚至会发生安全事故。

因此，本文将针对涡街流量计的安装、使用和保养，详细介绍安全的操作方法。

2. 涡街流量计的安装2.1 安装位置安装涡街流量计时，需要选择一个合适的位置。

在选择安装位置时应该考虑以下几个因素：•流体的特性，如流量、密度、粘度等；•安装场地的环境状况，如空气湿度、温度等；•安装场地的容器的大小、形状及相对位置；•安装管道的形态、材料及直径；•设备需要检修和维护的工作条件。

涡街流量计的安装位置应该满足以下要求：•安装位置应该在流体流动的中心位置；•安装位置应避免受到气泡、悬浮物、腐蚀和振动等干扰；•安装位置应够宽敞，以便检修与维护，再加上安全区域的设置；•安装位置应有固定的水平面。

2.2 安装步骤在安装涡街流量计之前，需要进行以下准备工作：•检查涡街流量计的型号和规格是否与使用条件符合；•检查涡街流量计的零部件是否完整，并检查顶板螺栓是否紧固；•准备所需的安装工具，如螺钉、扳手、螺栓等；•清洗涡街流量计，确保其内部干净，检查传感器是否有损坏和破坏。

涡街流量计的安装步骤如下：1.清理管道并剖口。

在涡街流量计的安装位置，应该对管道进行清洁处理，并确保管道的截面呈现一个完美的圆形截面。

2.安装流量计。

将涡街流量计靠近管道的剖口处，并且顺着管道进行安装，安装时注意涡街流量计的法兰与管道的法兰要紧密地联接在一起。

在安装时，虽然安装方位灵活随意，也可水平、竖直或倾斜安装，但注意与标定时工艺条件相同，方便清洗和维护。

3.连接传感器与显示器。

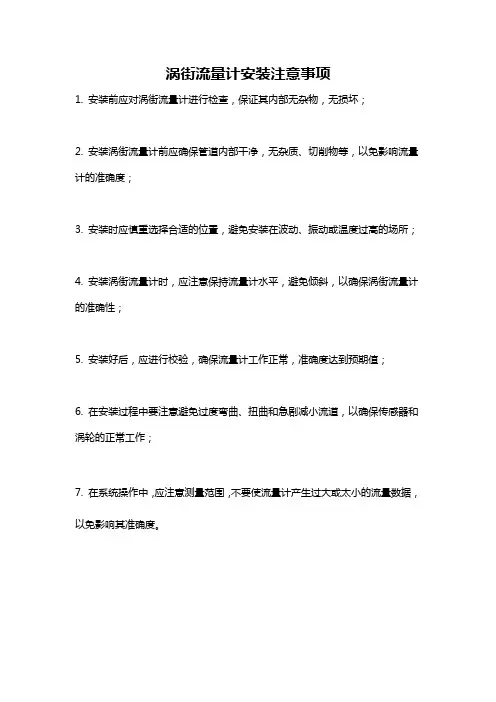

涡街流量计安装注意事项
1. 安装前应对涡街流量计进行检查，保证其内部无杂物，无损坏；
2. 安装涡街流量计前应确保管道内部干净，无杂质、切削物等，以免影响流量计的准确度；
3. 安装时应慎重选择合适的位置，避免安装在波动、振动或温度过高的场所；
4. 安装涡街流量计时，应注意保持流量计水平，避免倾斜，以确保涡街流量计的准确性；
5. 安装好后，应进行校验，确保流量计工作正常，准确度达到预期值；
6. 在安装过程中要注意避免过度弯曲、扭曲和急剧减小流道，以确保传感器和涡轮的正常工作；
7. 在系统操作中，应注意测量范围，不要使流量计产生过大或太小的流量数据，以免影响其准确度。

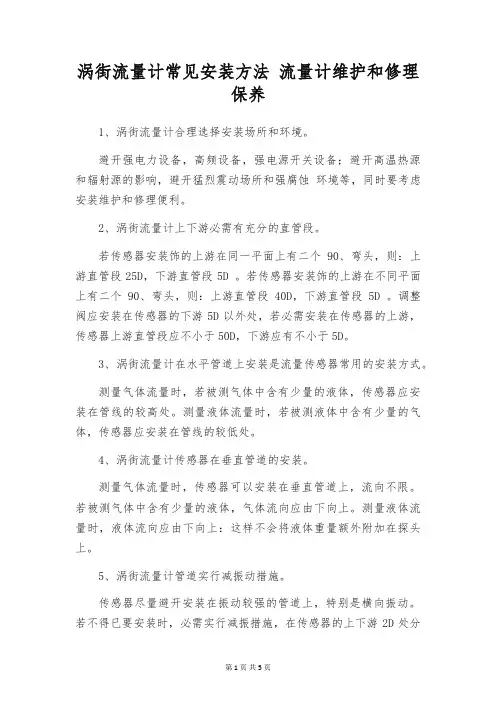

涡街流量计常见安装方法流量计维护和修理保养1、涡街流量计合理选择安装场所和环境。

避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开猛烈震动场所和强腐蚀环境等，同时要考虑安装维护和修理便利。

2、涡街流量计上下游必需有充分的直管段。

若传感器安装饰的上游在同一平面上有二个90、弯头，则：上游直管段25D，下游直管段5D 。

若传感器安装饰的上游在不同平面上有二个90、弯头，则：上游直管段40D，下游直管段5D 。

调整阀应安装在传感器的下游5D以外处，若必需安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。

3、涡街流量计在水平管道上安装是流量传感器常用的安装方式。

测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。

测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。

4、涡街流量计传感器在垂直管道的安装。

测量气体流量时，传感器可以安装在垂直管道上，流向不限。

若被测气体中含有少量的液体，气体流向应由下向上。

测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。

5、涡街流量计管道实行减振动措施。

传感器尽量避开安装在振动较强的管道上，特别是横向振动。

若不得已要安装时，必需实行减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

6、涡街流量计传感器在水平管道的倒装。

一般情况下不推举用此安装方法。

此安装方法不适用于测量一般气体、过热蒸汽。

可用于测量饱和蒸汽，适用于测量高温液体或需常常清洗管道的情况。

7、涡街流量计传感器在有保温层管道上的安装。

测量高温蒸汽时，保温层多不能超过支架高度的三分之一、8、涡街流量计测压点和测温点的选择。

依据测量的需要，需在传感器相近测量压力和温度时，测压点应在传感器下游的3—5D处，测温点应在传感器下游的6—8D处9、涡街流量计传感器在水平管道的侧装。

无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许接受侧装，这样流体的温度对放大器的影响较小。

涡街流量计安装使用及存放的一般规则1.安装规则：a.安装位置：涡街流量计应安装在管道的垂直或水平段，避免有其他附加设备或管道放置在其上方。

b.管道直径：涡街流量计的选型应与管道直径匹配，安装时应确保流体能够充分覆盖探头。

c.安装方向：涡街流量计具有一定的方向性，需要按照箭头指示方向进行安装。

d.安装距离：涡街流量计的前后段应保持一定的距离，确保流体的动力学稳定。

e.管道准备：安装前应确保管道内无杂质、不平整或堵塞，并进行必要的清洗、疏通等处理。

2.使用规则：a.温度限制：涡街流量计具有一定的温度范围，应在规定的温度范围内使用，避免超过其额定温度。

b.压力限制：涡街流量计的压力范围应符合实际工作压力，避免超过其额定压力。

c.避免震动：涡街流量计安装时应避免与管道发生剧烈的震动，避免对流量计造成不利影响。

d.电磁环境：涡街流量计应避免安装在有较强电磁干扰的环境中，避免对信号传输和测量的干扰。

e.探头保护：涡街流量计的外露部分应保护好，避免被撞击、损坏或被堵塞。

3.存放规则：a.温度要求：涡街流量计的存放温度应在规定的范围内，避免过高或过低的温度对仪器造成损害。

b.干燥环境：存放的环境应干燥、通风，避免仪器受潮或受到湿度的影响。

c.避免阳光直射：涡街流量计存放时应避免阳光直射，避免长时间暴露在高温阳光下。

d.定期保养：存放期间应定期进行仪器的保养，包括清洁、检查和维护等工作。

e.防尘封存：长时间不使用时应将涡街流量计进行防尘封存，避免灰尘或杂质进入仪器内部。

总结起来，涡街流量计的安装使用规则主要包括：正确选择安装位置、安装方向和安装距离，避免超过温度和压力限制，避免震动和电磁干扰，保护好探头以及定期保养。

涡街流量计的存放规则主要包括：合理控制存放温度、保持干燥通风、避免阳光直射、定期保养和防尘封存。

只有按照规则进行安装、使用和存放，才能保证涡街流量计的准确测量和长时间稳定工作。

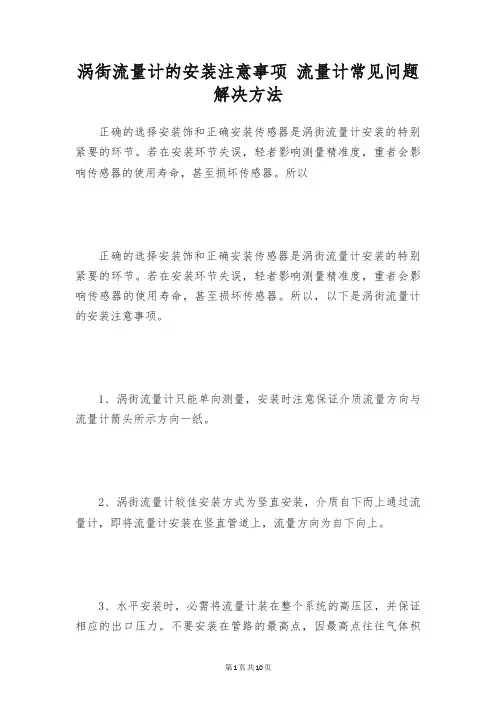

涡街流量计的安装注意事项流量计常见问题解决方法正确的选择安装饰和正确安装传感器是涡街流量计安装的特别紧要的环节。

若在安装环节失误，轻者影响测量精准度，重者会影响传感器的使用寿命，甚至损坏传感器。

所以正确的选择安装饰和正确安装传感器是涡街流量计安装的特别紧要的环节。

若在安装环节失误，轻者影响测量精准度，重者会影响传感器的使用寿命，甚至损坏传感器。

所以，以下是涡街流量计的安装注意事项。

1、涡街流量计只能单向测量，安装时注意保证介质流量方向与流量计箭头所示方向一纸。

2、涡街流量计较佳安装方式为竖直安装，介质自下而上通过流量计，即将流量计安装在竖直管道上，流量方向为自下向上。

3、水平安装时，必需将流量计装在整个系统的高压区，并保证相应的出口压力。

不要安装在管路的最高点，因最高点往往气体积聚，管道非满，出口不可直接放空。

4、测高温流体时，尽量接受竖直安装方式。

若不得不水平安装，请将流量计的变送器部分竖直向下，或水平侧装，避开温度过高。

并且要注意安装位置处空气流动或通风良好。

5、涡街流量传感器的上下游侧应有较长的直管段，长度依照管道情形不同而不同，传感器上游应尽量避开安装调整阀或半开阀门，的确要装阀门情况下，上游直管段应有不小于50D的等径，下游应有不小于5D的等径直管段。

6、安装时注意管道口径应略大于或等于仪表的内径。

7、使用密封圈时，注意密封圈内径应略大于或等于仪表的内径，密封圈中心位于管道中心。

8、仪表电气连接时，必需注意进线孔的密封。

必需依据仪表电缆入口型号选择相应的密封接口，并正确、紧密地安装。

没有密封接头，或安装马虎，达不到密封效果，是仪表损坏的常见原因之一、—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

涡街流量计安装规范涡街流量计也被称为旋涡流量计或卡门涡街流量计，实现了测量仪表的智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。

涡街流量计具有电路先进、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

已广泛应用于各个领域。

将在未来流量仪表中占产导地位，涡街流量计适用于测量过热蒸汽、饱和蒸汽、压缩空气一般气体、水和液体的质量流量和体积流量。

今天来说说涡街流量计的安装规范及安装注意事项。

涡街流量计安装规范如下（以上海有恒测控UH-LUGB涡街流量计安装为参考）一、安装环境要求①安装场所不应有强烈震动或是强磁场干扰：泵或是阀门等引起的管道震动将造成测量误差，严重时甚至影响仪表的正常测量。

须在其上下游2D处加设管道紧固装置，支撑管道或用软管隔离，加强抗震效果。

②避开高温热源和折射源的直接影响：必须安装须有隔热通风装置。

在测量蒸汽等高温介质时，为防止转换器温度过高应进行隔热处理，以确保流量计外壳暴露在外，以便热量向外辐射，防止仪表电子部件温度过高影响流量计寿命。

（允许隔热层高度如图所示）③避开高温环境和强腐蚀气体环境：若必须安装，须有通风措施。

④防爆型流量传感器和变送器安装于危险场所：安全栅、显示仪表、供电电源、计算机等关联设备必须安装在安全场所，流量计和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。

⑤流量计应尽量避免安装在架空较长的管道上：由于管道的下垂容易造成流量计与法兰之间的密封泄漏。

若必须安装须在流量计的上下游2D处分别设置管道支撑点。

⑥仪表最好安装在室内环境，安装在室外应注意防水、防晒及防潮，石油防护罩遮阳，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

⑦流量计应避免安装在阀门出口较近处：否则阀门的开关会影响流量计寿命，严重时会损坏流量计。

为方便维修，应安装旁通管道特别是某些生产过程中不能中间停止流体的场合。

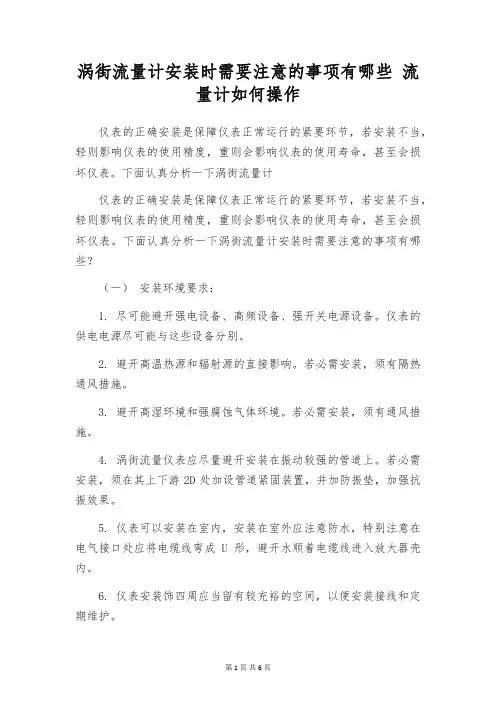

涡街流量计安装时需要注意的事项有哪些流量计如何操作仪表的正确安装是保障仪表正常运行的紧要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

下面认真分析一下涡街流量计仪表的正确安装是保障仪表正常运行的紧要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。

下面认真分析一下涡街流量计安装时需要注意的事项有哪些？（一）安装环境要求：1. 尽可能避开强电设备、高频设备、强开关电源设备。

仪表的供电电源尽可能与这些设备分别。

2. 避开高温热源和辐射源的直接影响。

若必需安装，须有隔热通风措施。

3. 避开高湿环境和强腐蚀气体环境。

若必需安装，须有通风措施。

4. 涡街流量仪表应尽量避开安装在振动较强的管道上。

若必需安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。

5. 仪表可以安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避开水顺着电缆线进入放大器壳内。

6. 仪表安装饰四周应当留有较充裕的空间，以便安装接线和定期维护。

（二）仪表管道安装要求：1. 涡街流量仪表对安装饰的上下游直管段有确定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。

注:调整阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。

2. 上、下游配管内径应相同。

如有差异，则配管内径Dp与涡街仪表表体内径Db,应充分以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。

3. 仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1—2mm。

4. 测压孔和测温孔的安装设计。

被测管道需要安装温度和压力变送器时，测压孔应设置在下游3—5D处，测温孔应设置在下游6—8D处。

5. 仪表在在管道上可以水平、垂直或倾斜安装。

6. 测量气体时，在垂直管道安装仪表，气体流向不限。
